サウスバウンドネットワーキングパターン

このページの内容は Apigee に適用されます。Apigee ハイブリッドには適用されません。

Apigee Edge のドキュメントを表示する

このドキュメントでは、Private Service Connect（PSC）を使用して、Apigee とバックエンドターゲットサービスの間にプライベート接続を作成する方法について説明します。デフォルトでは、ターゲットエンドポイントにグローバルにアクセスできます。Apigee とバックエンドターゲットサービスの間で流れる API プロキシトラフィックは、「サウスバウンド」トラフィックと呼ばれます。

このドキュメントで説明するサウスバンドネットワーキングの構成手順は、VPC でピアリングされた Apigee インスタンスと VPC 以外でピアリングされた Apigee インスタンスの両方に適用されます。ただし、プライベート DNS ピアリングは、VPC でピアリングされた Apigee インスタンスでのみサポートされます。

Apigee とバックエンドターゲットのプライベート接続

Apigee をバックエンドターゲットにプライベート接続するには、ターゲットがデプロイされる VPC ネットワークにサービスアタッチメントを、Apigee VPC にエンドポイントアタッチメントを作成する必要があります。これらの 2 つのエンティティで、Apigee をターゲットサービスに接続できます。

注: グローバルアクセスは、すべてのエンドポイントでデフォルトで有効になっています。つまり、Apigee インスタンスとエンドポイントアタッチメントは異なるリージョンに存在できます。Apigee インスタンスはクロスリージョンエンドポイントアタッチメントに到達できる必要があります。たとえば、Apigee インスタンスがリージョン us-west1 にある場合、us-east2 または他の使用可能なリージョンのサービスに接続できます。図 1 をご覧ください。

図 1 は、複数のリージョンにまたがるサウスバウンド接続のグローバルアクセスをサポートする Apigee ネットワーキングアーキテクチャを示しています。

図 1: Apigee サウスバウンドネットワーキングアーキテクチャ。

制限事項

Apigee 組織で、特定のサービスアタッチメントに対して 1 つのエンドポイントアタッチメントを使用できます。たとえば、ターゲットサービスを公開するサービスアタッチメントが 10 個ある場合、Apigee 組織で 10 個のエンドポイントアタッチメントを作成できます（サービスアタッチメントごとに 1 つずつ）。

例: ターゲットサービスの Apigee への公開

この例では、PSC を使用して、Apigee とは直接ピアリングされていない VPC ネットワークで実行されているターゲットサービスと Apigee が通信を行う方法を説明します。この例の手順では、gcloud と Apigee API 呼び出しを使用して、ターゲットがデプロイされている VPC ネットワーク内のサービスアタッチメントと、Apigee VPC 内のエンドポイントアタッチメントを設定し、構成します。

実施例

この例では、VPC で実行されているマネージドインスタンスグループ（MIG）に Apache ウェブサーバーがデプロイされています。このコンテキストで Apigee と通信できるように、Google では Ingress ゲートウェイを介してサービスを公開しています。

ロードバランサを設定する

公開するマイクロサービスが配置されている VPC にロードバランサを設定します。

次の環境変数を作成します。

export PROJECT_ID=YOUR_PROJECT_ID
export IMAGE_PROJECT=debian-cloud
export IMAGE_FAMILY=debian-12
export BACKEND=foo
export REGION=us-west1
export ZONE=us-west1-a
export NETWORK=default
export SUBNET_NAME=default

インスタンステンプレートを作成します。

gcloud compute instance-templates create "$BACKEND" \
    --tags=psc-demo,http-server,https-server \
    --image-family "$IMAGE_FAMILY" --image-project "$IMAGE_PROJECT" \
    --network "$NETWORK" --subnet "$SUBNET_NAME" --region "$REGION" \
    --project "$PROJECT_ID" \
    --metadata startup-script="#! /bin/bash
    sudo apt-get update
    sudo apt-get install apache2 -y
    sudo service apache2 restart
    echo '<!doctype html><html><body><h1>foo[/]: '\`/bin/hostname\`'</h1></body></html>' | sudo tee /var/www/html/index.html
    sudo mkdir /var/www/html/foo
    echo '<!doctype html><html><body><h1>foo[/foo]: '\`/bin/hostname\`'</h1></body></html>' | sudo tee /var/www/html/foo/index.html"

マネージドインスタンスグループを作成します。

gcloud compute instance-groups managed create $BACKEND \
    --project $PROJECT_ID --base-instance-name $BACKEND \
    --size 1 --template $BACKEND --region $REGION

ヘルスチェックを作成します。

gcloud compute instance-groups managed set-named-ports $BACKEND \
    --project $PROJECT_ID --region $REGION --named-ports http:80

gcloud compute health-checks create tcp hc-tcp-$BACKEND \
  --region=$REGION \
  --description="health check for psc backend" \
  --port-name=http --project=$PROJECT_ID

ロードバランサを作成します。

バックエンドサービスを作成します。

gcloud compute backend-services create be-ilb \
    --load-balancing-scheme=internal \
    --protocol=tcp \
    --region=$REGION \
    --network=$NETWORK \
    --health-checks=hc-tcp-$BACKEND \
    --health-checks-region=$REGION \
    --project=$PROJECT_ID

マネージドインスタンスグループをバックエンドサービスに追加します。

gcloud compute backend-services add-backend be-ilb \
    --region=$REGION \
    --instance-group=$BACKEND \
    --instance-group-zone=$ZONE \
    --project=$PROJECT_ID

転送ルールを作成します。

gcloud compute forwarding-rules create fr-ilb \
    --region=$REGION \
    --load-balancing-scheme=internal \
    --network=$NETWORK \
    --subnet=$SUBNET_NAME \
    --ip-protocol=TCP \
    --ports=80 \
    --backend-service=be-ilb \
    --backend-service-region=$REGION \
    --project=$PROJECT_ID

サービスアタッチメントを作成する

ターゲットサービスがデプロイされている VPC ネットワークに PSC サービスアタッチメントを作成します。

このタスクを行うには、compute.subnetworks.create 権限または Compute ネットワーク管理者 IAM ロール（roles/compute.networkAdmin）が必要です。
purpose パラメータを PRIVATE_SERVICE_CONNECT に設定して PSC サブネットを作成します。
注: サービスアタッチメントとエンドポイントアタッチメントは同じリージョンにする必要があります。
```
gcloud compute networks subnets create PSC_SUBNET_NAME \
  --network NETWORK --region=REGION --purpose=PRIVATE_SERVICE_CONNECT --range=RANGE
```
```
gcloud compute --project=$PROJECT_ID firewall-rules create allow-psc-nat-80 \
  --direction=INGRESS --priority=1000 --network NETWORK --action=ALLOW --rules=tcp:80
  --source-ranges=RANGE --target-tags=psc-demo
```
コマンドパラメータの詳細については、Google Cloud CLI リファレンスをご覧ください。この手順は、コンソールまたは API でも実行できます。

次に例を示します。
```
gcloud compute networks subnets create psc-subnet --network default \
--region=us-west1 --purpose=PRIVATE_SERVICE_CONNECT --range=10.100.0.0/28
```
注: PSC のキャパシティプランニングについては、Private Service Connect のサブネット容量をご覧ください。
VPC ネットワークにサービスアタッチメントを作成します。
1. 内部ロードバランサの転送ルールを取得します。このルールは後の手順で使用します。
```
gcloud compute forwarding-rules list --project=PROJECT_ID
```
  ここで PROJECT_ID は、Google Cloud プロジェクト ID です。次に例を示します。
```
gcloud compute forwarding-rules list --project=my-project
NAME                                                  REGION    IP_ADDRESS    IP_PROTOCOL  TARGET
k8s2-tcp-e61tta3j-apps-istio-ingressgateway-0kl92frk  us-west1  10.138.0.53   TCP
```
2. サービスアタッチメントを作成します。
```
gcloud compute service-attachments create PSC_NAME \
    --region=REGION --producer-forwarding-rule=PRODUCER_FORWARDING_RULE \
    --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=PSC_SUBNET_NAME --project=PROJECT_ID
```
  NAME パラメータは、英小文字、数字、ハイフンのみで構成される 1～63 文字の文字列にする必要があります。先頭に数字やハイフンを含めることはできません。また、末尾にハイフンは使用できません。このコマンドのパラメータの詳細については、Google Cloud CLI リファレンスをご覧ください。

  次に例を示します。
```
gcloud compute service-attachments create gkebackend \
    --region=us-west1 --producer-forwarding-rule=k8s2-tcp-e62tta1j-apps-istio-ingressgateway-0kl92frk \
    --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=psc-subnet --project=my-project
```
  この手順はコンソール UI でも実行できます。たとえば、自動プロジェクト承認を使用してサービスを公開するをご覧ください。

エンドポイントアタッチメントを作成する

Apigee 組織内にエンドポイントアタッチメントを作成します。このステップは、コマンドラインまたは Apigee のエンドポイントアタッチメント UI から行うことができます。

前提条件: この例ですでに説明しているように、エンドポイントアタッチメントを作成する前にロードバランサとサービスアタッチメントを作成し、Private Service Connect（PSC）を使用して公開するサービスを公開する必要があります。PSC を使用してサービスを公開する方法については、Private Service Connect を使用してマネージドサービスを公開するをご覧ください。サービスアタッチメントは、新しい接続を受け入れるように構成する必要があります。

コマンドライン

コマンドラインから Apigee VPC にエンドポイントアタッチメントを作成します。

このタスクを行うには、Apigee 組織管理者のロール（roles/apigee.admin）を付与されている必要があります。

サービスアタッチメントリソースを取得します。
```
gcloud compute service-attachments list
```
このコマンドは、サービスアタッチメントの情報を返します。この情報は次のステップで使用します。次に例を示します。
```
NAME       REGION   TARGET_SERVICE                                       CONNECTION_PREFERENCE
gkebackend us-west1 k8s2-tcp-tgysilgj-apps-istio-ingressgateway-fzdhwstg ACCEPT_AUTOMATIC
```
Apigee API の認証トークンを取得します。
```
TOKEN="$(gcloud auth print-access-token)"
```
この Apigee API を使用して、エンドポイントアタッチメントを作成します。リクエストの本文で、gcloud compute service-attachments list コマンドから返された値を使用します。
```
curl -X POST -H "Authorization: Bearer $TOKEN" -H "Content-Type:application/json" \
"https://apigee.googleapis.com/v1/organizations/ORGANIZATION/endpointAttachments?endpointAttachmentId=EA_NAME" \
-d '{
    "location": "REGION",
    "serviceAttachment": "projects/PROJECT_ID/regions/REGION/serviceAttachments/SA_NAME"
}'
```
ここで
- REGION は、サービスアタッチメントのリージョンです。例: us-west1
- ORGANIZATION は Apigee 組織名です。
- PROJECT_ID は、サービスアタッチメントが作成された Google Cloud プロジェクトです。
- EA_NAME は、エンドポイントアタッチメントの名前です。名前は一意である必要があります。同じ名前のエンドポイントアタッチメントは他に存在しないため、後で名前を変更することはできません。名前は先頭を小文字にして、その後に 31 文字以下の小文字、数字、ハイフンで構成します。末尾をハイフンにすることはできません。最小の長さは 2 です。
- SA_NAME は、サービスアタッチメントの名前です。
Apigee が長時間実行オペレーションを開始します。オペレーションが完了すると、次のようなレスポンスが表示されます。
```
{
  "name": "organizations/my-organization/operations/6e249895-e78e-48f0-a28f-7140e15e1676",
  "metadata": {
    "@type": "type.googleapis.com/google.cloud.apigee.v1.OperationMetadata",
    "operationType": "INSERT",
    "targetResourceName": "organizations/my-organization/endpointAttachments/gkebackend",
    "state": "FINISHED"
  },
  "done": true,
  "response": {
    "@type": "type.googleapis.com/google.cloud.apigee.v1.EndpointAttachment",
    "name": "organizations/my-organization/endpointAttachments/gkebackend",
    "location": "us-west1",
    "host": "7.0.3.4",
    "serviceAttachment": "projects/my-project/regions/us-west1/serviceAttachments/gkebackend"
  }
}
```
次の例に示すように、レスポンスで返された IP アドレス 7.0.3.4 を使用して、サービスアタッチメントの背後にあるサービスに接続できます。7.0.3.4 は、Apigee によって Ingress ゲートウェイに割り当てられ、プライベートで使用されるパブリック IP（PUPI）です。インターネットではアドバタイズされず、Google のサービスがこの範囲内の IP を使用することはありません。

サービスアタッチメントのホスト IP を API プロキシのターゲットとして使用します。次に例を示します。

<TargetEndpoint name="default">
    <HTTPTargetConnection>
        <URL>http://7.0.3.4/orders</URL>
    </HTTPTargetConnection>
</TargetEndpoint>

Apigee UI

Apigee UI で Apigee 組織にエンドポイントアタッチメントを作成します。

このタスクを行うには、Apigee 組織管理者のロール（roles/apigee.admin）を付与されている必要があります。

Apigee UI で、[管理者] > [エンドポイントアタッチメント] に移動します。
[+ Endpoint Attachment] をクリックします。[Endpoint attachment] ダイアログが表示されます。
エンドポイントアタッチメントの名前を入力します。名前は一意である必要があります。同じ名前のエンドポイントアタッチメントは他に存在しないため、後で名前を変更することはできません。名前は先頭を小文字にして、その後に 31 文字以下の小文字、数字、ハイフンで構成します。末尾をハイフンにすることはできません。最小の長さは 2 です。
[Next] をクリックします。
[Service Attachment] プルダウンリストから、接続先のサービスアタッチメントを選択します。
注: まだエンドポイントアタッチメントが設定されていないサービスアタッチメントを選択する必要があります。
UI の動作は権限によって異なります。リージョンとサービスアタッチメントを一覧表示する権限がある場合は、プルダウンリストからサービスアタッチメントを選択できます。リージョンを一覧表示する権限がない場合は、リージョンの静的なリストが表示され、リストから選択できます。サービスアタッチメントを一覧表示する権限がない場合は、サービスアタッチメントを探して、名前を手動で入力する必要があります。リージョンを一覧表示する権限がない場合は、リージョンの静的リストから選択できます。
サービスエンドポイントが接続を受け入れ可能であることを確認します。手順については、アタッチメント接続の確認と管理をご覧ください。
[Next] をクリックします。
[Create] をクリックします。通常、このオペレーションが完了するまでに 1～2 分かかります。
現在の作成ステータスを確認するには、リストページで [Refresh] をクリックします。
サービスアタッチメントのホスト IP を API プロキシのターゲットとして使用します。次のスクリーンショットに示すように、ホスト IP は、作成プロセスが完了するとエンドポイントアタッチメント UI に表示されます。
次に例を示します。
```
<TargetEndpoint name="default">
    <HTTPTargetConnection>
        <URL>http://7.0.5.2/orders</URL>
    </HTTPTargetConnection>
</TargetEndpoint>
```

アタッチメント接続の確認と管理

このセクションでは、サービスアタッチメントが Apigee プロジェクトのエンドポイントアタッチメントにアクセスできることを確認する方法と、必要な場合に接続設定を変更する方法について説明します。

公開サービスを一覧表示するの手順に沿って、プロジェクト内のサービスアタッチメントのリストを表示します。
公開サービスの詳細を表示するの説明に沿って、接続先のサービスアタッチメントを選択します。
公開サービスのアタッチメントの接続設定を選択します。Private Service Connect には、以下で説明する 2 つのオプションが用意されています。現在の接続設定を変更するには、公開サービスの接続設定を変更するの説明に従ってください。
- すべての接続を自動的に受け入れる: サービスアタッチメントは、任意のプロジェクトのエンドポイントアタッチメントを受け入れます。このオプションを選択すると、サービスアタッチメントは Apigee プロジェクト内のエンドポイントアタッチメントからの接続を受け入れることができます。そのため、これ以上の構成は不要です。
- 選択したプロジェクトからの接続を受け入れる: サービスアタッチメントが接続を受け入れるプロジェクトを指定します。このオプションを選択した場合は、Apigee プロジェクトのプロジェクト ID をサービスアタッチメントに追加する必要があります。次のスクリーンショットに示すように、Apigee プロジェクト ID はエンドポイント接続の UI の「Verify project connection」ステップで確認できます。

  Apigee Organizations API を使用して Apigee プロジェクト ID を取得することもできます。この ID は、apigeeProjectId という名前のフィールドで返されます。
接続の設定を変更した場合は、変更を保存します。
Apigee UI で、[管理者] > [エンドポイントアタッチメント] に移動します。Apigee Endpoints API を使用してエンドポイントアタッチメントを一覧表示することもできます。
アタッチメントのリストで、PSC 接続ステータスが ACCEPTED になっていることを確認します。フィールドのステータスが ACCEPTED 以外の場合は、PSC 接続状態に関する問題のトラブルシューティングをご覧ください。

エンドポイントアタッチメントの管理

Apigee endpointAttachments API には、エンドポイントアタッチメントの作成、削除、取得、一覧表示のためのメソッドが用意されています。

エンドポイントアタッチメントの一覧表示

エンドポイントのアタッチメントのリストは、Apigee エンドポイントアタッチメント UI で確認できます。また、Apigee Endpoints API を呼び出して確認することもできます。

Apigee UI でエンドポイントアタッチメントを一覧表示するには:

Apigee UI で、[管理者] > [エンドポイントアタッチメント] に移動します。
エンドポイントアタッチメントのリストを表示します。

エンドポイントアタッチメントの作成

UI または Apigee Endpoints API を使用してエンドポイントアタッチメントを作成するには、エンドポイントアタッチメントを作成するをご覧ください。

エンドポイントアタッチメントの削除

Apigee UI を使用してエンドポイントを削除するには:

Apigee UI で、[管理者] > [エンドポイントアタッチメント] に移動します。
削除するエンドポイントアタッチメントを選択します。
[Delete Endpoint Attachment] をクリックします。

Apigee Endpoints API を使用して、エンドポイントアタッチメントを一覧表示、作成、削除することもできます。

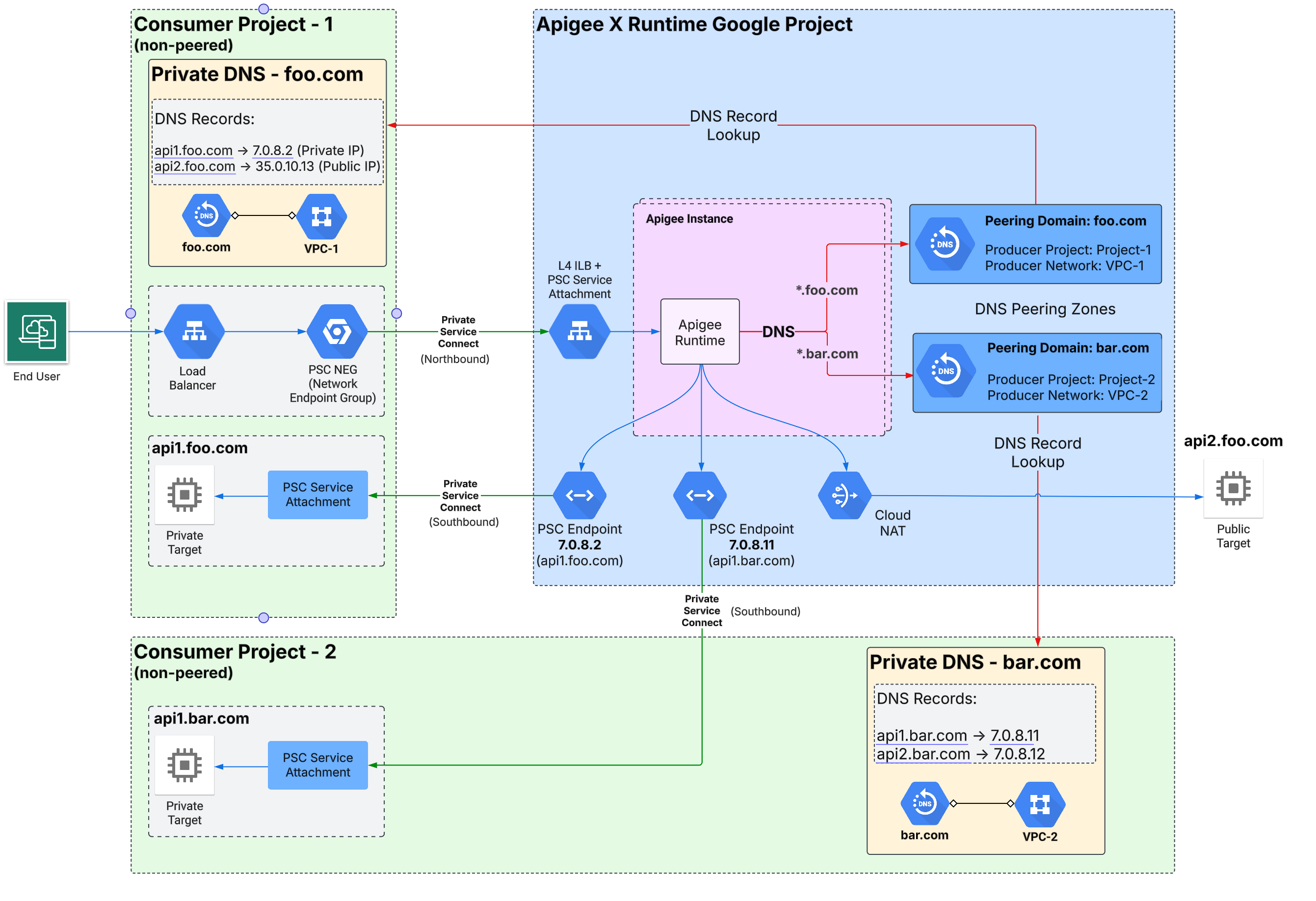

プライベート DNS ピアリング

Apigee とピアリングされている Cloud プロジェクトに Cloud DNS の限定公開ゾーンがホストされている場合は、DNS ピアリングを構成することで、Apigee が限定公開ゾーン内の名前を解決できます。デフォルトでは、限定公開ゾーンはホストされている VPC ネットワークに限定されます。限定公開 DNS ゾーンと Apigee（サービスプロデューサー）の間に DNS ピアリングを構成する手順については、限定公開 DNS ゾーンをサービスプロデューサーと共有するをご覧ください。

トラブルシューティング

PSC 接続状態に関する問題

このセクションでは、エンドポイントアタッチメントがプロビジョニングされ、ステータスが「アクティブ」だが、接続状態が「承認済み」になっていない場合の解決策について説明します。考えられる接続状態を図 2 に示します。

図 2: エンドポイントアタッチメントの状態の詳細

次の表に示すように、与えられた状態から考えられる原因を特定できます。

接続状態	考えられる原因	おすすめの解決策
承諾済み	サービスアタッチメントが接続エンドポイントからの接続を承認しました。	なし
保留	Apigee プロジェクト ID が、コンシューマーの承認済みプロジェクトリストや拒否リストに含まれていない可能性があります。	サービスアタッチメントのコンシューマー承認リストに Apigee プロジェクト ID を追加します。公開サービスの接続設定を変更するをご覧ください。
拒否	Apigee プロジェクト ID がコンシューマーの拒否リストに含まれています。	コンシューマーの拒否リストから Apigee プロジェクト ID を削除し、サービスアタッチメントのコンシューマー承認リストに追加します。公開サービスへのアクセスリクエストを管理するをご覧ください。
フリーズ	このエンドポイントアタッチメントのサービスアタッチメントは一時停止されたか、無効になっています。	サービスアタッチメントの説明を取得します。公開サービスの詳細を表示するをご覧ください
クローズ	このエンドポイントアタッチメントのサービスアタッチメントは削除されています。	サービスアタッチメントとエンドポイントアタッチメントを再作成します。
要確認	エンドポイントアタッチメントはサービスアタッチメントによって受け入れられましたが、サービスアタッチメントに問題があります。	サービスアタッチメントの説明を取得します。公開サービスの詳細を表示するをご覧ください
使用不可	接続状態が不明です。この状況は、プロビジョニング中に発生する可能性があります。	数分待ってから、ステータスが変わるかどうか確認します。

Apigee を使用した PSC 構成

Apigee とサウスバウンド PSC ターゲットの接続の問題ハンドブックをご覧ください。
