您可以跨多個區域擴展 Apigee 機構。擴展至多個地區可改善下列各方面：
- 高可用性： 如果某個區域發生故障，流量仍可由其他區域提供服務，進而提高 API 的整體可用性。
- 高容量：額外區域可提供額外容量，用於放送 API 流量，並為任何非預期的流量尖峰預留空間，不會對單一環境造成太大壓力，進而提高 API 的整體容量。
- 低延遲時間：額外區域可為用戶端提供地理位置較近的區域，藉此處理要求，降低整體交易延遲時間。
本文說明如何將 Apigee 新增至新區域，以及如何從區域中移除 Apigee。
將 Apigee 加入新的區域
每個區域只能有一個執行階段執行個體，因此如要新增區域，必須在該區域中建立全新的執行個體。
新增區域的一般程序如下：
- 如先決條件所述，請確保對等互連網路中有適當的 IP 位址範圍。此外，請確認您的帳戶支援新區域，如「限制」一節所述。
- 定義環境變數
- 建立新的金鑰環和金鑰
- 保留新的位址範圍
- 建立新執行個體
- 將環境連結至新執行個體
- 設定轉送
以下各節將說明這些步驟。
必要條件
確認網路有 /22 和 /28 這兩個不重疊的可用 IP 位址範圍。除了其他地區使用的範圍外，也包含這個範圍。
限制
根據預設，初始機構通常會以單一區域建立。決定是否要建立第二個 (或後續) 區域時，請注意，只有在授權權利允許的情況下，您才能新增區域。您也可以視需要購買機構套裝組合。
- 如果採用訂閱式價格模式，您可能需要購買額外的機構單位，才能擴展至多個區域。請參閱「訂閱授權」。
- 如果採用「即付即用」定價模式，擴展至多個區域會產生額外費用，詳情請參閱「為即付即用方案新增區域」。
- 評估帳戶只能在一個區域使用，無法擴展至第二個區域。
詳情請參閱「隨用隨付總覽」。
每個機構最多只能有 10 個區域 (混合式機構為 11 個)。
定義環境變數
建議您定義下列環境變數，確保本文件所用指令的一致性。
export NEW_REGION_LOCATION="NEW_REGION_LOCATION"export NEW_INSTANCE_NAME="NEW_INSTANCE_NAME"export NETWORK_NAME"=NETWORK_NAME"export DISK_KEY_RING_NAME="YOUR_DISK_KEY_RING_NAME"export DISK_KEY_NAME="YOUR_DISK_KEY_NAME"export PROJECT_ID=YOUR_PROJECT_IDexport AUTH="Authorization: Bearer $(gcloud auth print-access-token)"export PROJECT_NUMBER=$(gcloud projects describe $PROJECT_ID --format="value(projectNumber)")
其中：
NEW_REGION_LOCATION是新執行個體的實體位置。 有效值為任何 Compute Engine 區域。詳情請參閱地區和區域。例如：us-west1。NEW_INSTANCE_NAME是新區域的名稱。必須是貴機構的唯一值。例如：my-instance-2。NETWORK_NAME是指貴機構對等互連網路的名稱。例如my-network。請參閱「設定服務網路」。DISK_KEY_RING_NAME是磁碟金鑰環的名稱。DISK_KEY_NAME是磁碟環的名稱。AUTH會使用不記名憑證定義Authentication標頭。呼叫 Apigee API 時，您會使用這個標頭。請注意，權杖會在一段時間後過期，屆時您只要使用相同指令重新產生即可。詳情請參閱 print-access-token 指令的參考頁面。PROJECT_ID是您的 Cloud 專案 ID。PROJECT_NUMBER是 Cloud 專案的 Cloud 專案編號。
建立新的金鑰環和金鑰
每個區域都需要專屬的網路磁碟加密金鑰。Google 建議您也為新區域建立個別的金鑰環。您不需要建立新的資料庫加密金鑰，因為機構中的所有執行個體都會共用同一個資料庫加密金鑰。
詳情請參閱「關於 Apigee 加密金鑰」。
如要建立新的磁碟加密金鑰環和金鑰：
- 使用
gcloud指令建立新的磁碟金鑰環：gcloud kms keyrings create $DISK_KEY_RING_NAME \ --location $NEW_REGION_LOCATION \ --project $PROJECT_ID
確認磁碟金鑰環與執行個體位於相同位置。每個執行個體和金鑰環都應有自己的位置。
gcloud kms keyrings list \ --location $NEW_REGION_LOCATION \ --project $PROJECT_ID
gcloud kms keyrings describe $DISK_KEY_RING_NAME \ --location $NEW_REGION_LOCATION \ --project $PROJECT_ID
- 使用
kms keys create指令建立新的磁碟金鑰，例如：gcloud kms keys create $DISK_KEY_NAME --keyring $DISK_KEY_RING_NAME \ --location $NEW_REGION_LOCATION --purpose "encryption" --project $PROJECT_ID
您可以透過金鑰路徑參照金鑰。您可以使用下列指令取得金鑰路徑：
gcloud kms keys list \ --location=$NEW_REGION_LOCATION \ --keyring=$DISK_KEY_RING_NAME \ --project=$PROJECT_ID
金鑰路徑如下所示：
projects/PROJECT_ID/locations/NEW_REGION_LOCATION/keyRings/my-disk-key-ring/cryptoKeys/my-disk-key
- 執行
gcloud kms keys add-iam-policy-binding指令，授予 Apigee 服務代理使用新金鑰的權限。舉例來說：gcloud kms keys add-iam-policy-binding $DISK_KEY_NAME \ --location $NEW_REGION_LOCATION \ --keyring $DISK_KEY_RING_NAME \ --member serviceAccount:service-$PROJECT_NUMBER@gcp-sa-apigee.iam.gserviceaccount.com \ --role roles/cloudkms.cryptoKeyEncrypterDecrypter \ --project $PROJECT_ID
確認金鑰已繫結至 Apigee 服務代理程式。
gcloud kms keys get-iam-policy $DISK_KEY_NAME \ --keyring $DISK_KEY_RING_NAME \ --location $NEW_REGION_LOCATION \ --project $PROJECT_ID
gcloud kms keys describe $DISK_KEY_NAME \ --keyring $DISK_KEY_RING_NAME \ --location $NEW_REGION_LOCATION \ --project $PROJECT_ID
保留新的位址範圍
為對等互連網路的位址範圍保留 IP 位址。如需更多資訊和重要注意事項，請參閱「瞭解對等互連範圍」。
- 建立下列環境變數：
export NEW_RANGE_NAME_22=YOUR_CIDR_22_RANGE_NAME
export NEW_RANGE_NAME_28=YOUR_CIDR_28_RANGE_NAMEexport NETWORK_NAME=YOUR_NETWORK_NAME其中：
NEW_RANGE_NAME_22是您要建立的 CIDR 長度為 /22 的 IP 位址範圍名稱。您可以隨意命名範圍。例如：google-svcs-new_22NEW_RANGE_NAME_28是您要建立的 CIDR 長度為 /28 的 IP 位址範圍名稱。您可以隨意命名範圍。例如：google-svcs-new_28NETWORK_NAME是要保留位址的網路資源名稱。Google 會為每個新專案建立預設網路 (名為
default)，因此您可以直接使用該網路。不過，Google 不建議將預設網路用於測試以外的任何用途。
- 建立 CIDR 長度為 /22 的網路 IP 範圍：
gcloud compute addresses create $NEW_RANGE_NAME_22 \ --global \ --prefix-length=22 \ --description="Peering range for Apigee services" \ --network=$NETWORK_NAME \ --purpose=VPC_PEERING \ --project=$PROJECT_ID
成功後，
gcloud會傳回下列內容：Created [https://www.googleapis.com/compute/v1/projects/PROJECT_NAME/global/addresses/google-svcs-new].
驗證建立的運算位址：
gcloud compute addresses list \ --global \ --project=$PROJECT_ID
gcloud compute addresses describe $NEW_RANGE_NAME_22 \ --global \ --project=$PROJECT_ID
建立 IP 位址範圍後，這些位址就會與專案建立關聯，直到您釋出為止。
- 建立 CIDR 長度為 /28 的網路 IP 範圍。這個範圍是必要項目，Apigee 會用於疑難排解，且無法自訂或變更。
gcloud compute addresses create $NEW_RANGE_NAME_28 \ --global \ --prefix-length=28 \ --description="Peering range for supporting Apigee services" \ --network=$NETWORK_NAME \ --purpose=VPC_PEERING \ --project=$PROJECT_ID
- 取得對等互連範圍的名稱：
gcloud services vpc-peerings list \ --network=$NETWORK_NAME \ --project=$PROJECT_ID
- 使用下列指令，將新預留的範圍新增至對等互連網路，其中
$NEW_RANGE_NAME_22和$NEW_RANGE_NAME_28是新的範圍名稱，ORIGINAL_RANGE_NAME_1 和 ORIGINAL_RANGE_NAME_n 則是上一個指令傳回的預留對等互連範圍名稱：gcloud services vpc-peerings update --service=servicenetworking.googleapis.com \ --network=$NETWORK_NAME \ --ranges=$NEW_RANGE_NAME_22,$NEW_RANGE_NAME_28,ORIGINAL_RANGE_NAME_1,ORIGINAL_RANGE_NAME_n \ --project=$PROJECT_ID
驗證建立的運算位址：
gcloud compute addresses list \ --global \ --project=$PROJECT_ID
gcloud compute addresses describe $NEW_RANGE_NAME_28 \ --global \ --project=$PROJECT_ID
驗證已更新的 vpc-peering 變更：
gcloud services vpc-peerings list \ --network=$NETWORK_NAME \ --project=$PROJECT_ID
建立新執行個體
使用 Instances API 為該區域建立新的執行個體。
使用虛擬私有雲對等互連
如果 Apigee 設定為使用 VPC 對等互連，請使用下列 API 呼叫建立執行個體：
curl -X POST -H "$AUTH" \ -H "Content-Type: application/json" \ "https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/instances" \ -d '{ "name":"'"$NEW_INSTANCE_NAME"'", "location":"'"$NEW_REGION_LOCATION"'", "diskEncryptionKeyName":"KEY_PATH", "ipRange":"IP_ADDRESS_1/28, IP_ADDRESS_2/22" # OPTIONAL }'
其中：
- KEY_PATH 是您在「建立新的金鑰環和金鑰」中建立的磁碟加密金鑰路徑。
- IP_ADDRESS_* 是用於建立 Apigee 執行個體的 /22 和 /28 CIDR 範圍的 CIDR IP 位址。請注意，
ipRange為選用。如果您未提供這個欄位，Apigee 會自動向 Service Networking 要求可用的 /22 和 /28 CIDR 區塊。另請參閱 Apigee 執行個體 API。
這項要求最多可能需要 20 分鐘才能完成，因為 Apigee 必須建立及啟動新的 Kubernetes 叢集、在該叢集上安裝 Apigee 資源，並設定負載平衡。
沒有虛擬私有雲對等互連
如果 Apigee 未設定為使用 VPC 對等互連，請使用下列 API 呼叫建立執行個體：
curl -X POST -H "$AUTH" \ -H "Content-Type:application/json" \ "https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/instances" \ -d '{ "name":"'"$INSTANCE_NAME"'", "location":"'"$RUNTIME_LOCATION"'", "diskEncryptionKeyName":"'"KEY_PATH"'", "consumerAcceptList":[ARRAY_OF_PROJECT_IDS] }'
其中：
- KEY_PATH 是您在「建立新的金鑰環和金鑰」中建立的磁碟加密金鑰路徑。 另請參閱 Apigee 執行個體 API。
-
consumerAcceptList(選用) 指定可私下連線至 Apigee VPC 服務附件的 Google Cloud 專案 ID 清單。服務連結是搭配 Google Cloud Private Service Connect 使用的實體，可讓服務供應商 (在本例中為 Apigee) 向消費者 (在本例中為您擁有的 Cloud 專案) 公開服務。根據預設，我們會使用已與 Apigee 機構建立關聯的 Cloud 專案。例如： "consumerAcceptList": ["project1", "project2", "project3"]
這項要求最多可能需要 20 分鐘才能完成，因為 Apigee 必須建立及啟動新的 Kubernetes 叢集、在該叢集上安裝 Apigee 資源，並設定負載平衡。
計時器：建立執行個體作業約需 30 分鐘才能完成。
如要檢查執行個體建立要求狀態，請執行下列指令。狀態為「ACTIVE」時，即可繼續下一個步驟。
curl -i -X GET -H "$AUTH" \ "https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/instances/$NEW_INSTANCE_NAME"
如要進一步瞭解如何建立執行階段執行個體，包括其他背景資訊和疑難排解資訊，請參閱「步驟 5：建立 Apigee 執行階段執行個體」。
將環境連結至新執行個體
建立執行個體後，您必須將環境附加至執行個體，否則執行個體無法回應 API 要求。
環境會在執行個體之間共用，因此您應將現有環境連結至新區域。您沒有為新區域定義新環境。如果您為新區域定義新環境，並為相同主機提供與原始環境相同的基本路徑，則執行階段呼叫可能會傳回 HTTP 503 錯誤。
在新的區域中填入環境時，您不需要將環境連結至環境群組，因為環境已連結至所屬群組。您只需要將環境附加至新的執行個體。
如要將環境附加至新區域，請使用 Instances attachment API，如下列範例所示：
curl -X POST -H "$AUTH" \ -H "Content-Type: application/json" \ https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/instances/$NEW_INSTANCE_NAME/attachments \ -d '{ "environment":"ENVIRONMENT_NAME" }'
如要取得環境清單，請執行下列指令：
curl -i -X GET -H "$AUTH" \ "https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/environments"
您必須透過對 Instances Attachment API 的個別呼叫，附加每個環境。單次通話最多只能附加一個環境。
設定轉送
您可以使用受管理執行個體群組 (MIG) 或Private Service Connect (PSC) 型設定，在新區域中設定網路路由。
設定 PSC 轉送
下列步驟說明如何使用 PSC 在新區域中設定路由。
總覽

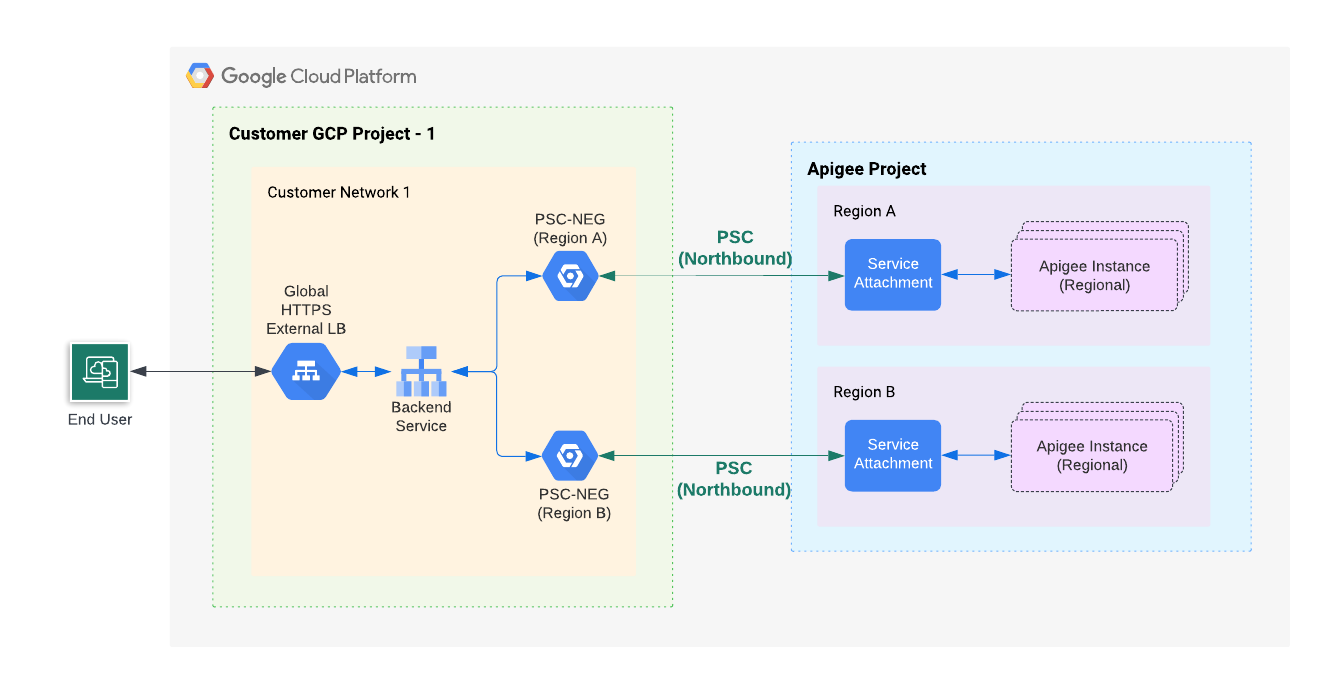

下圖顯示多區域 PSC 的高層級北向架構：
如圖 1 所示，您會在專案中建立網路端點群組 (NEG)，與新 Apigee 執行個體所在區域的服務附件通訊。所有區域的 Apigee NEG 都會連線至 Apigee 生產環境全域外部負載平衡器的後端服務。
為新區域建立網路端點群組
請按照下列步驟，使用網路端點群組 (NEG) 為新區域建立及設定負載平衡器：
- 建立新的 NEG：
- 從先前建立的執行個體取得服務附件：
curl -i -X GET -H "$AUTH" \ "https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/instances"
在下列輸出範例中，
serviceAttachment值會以粗體顯示：{ "instances": [ { "name": "us-west1", "location": "us-west1", "host": "10.82.192.2", "port": "443", "createdAt": "1645731488019", "lastModifiedAt": "1646504754219", "diskEncryptionKeyName": "projects/my-project/locations/us-west1/keyRings/us-west1/cryptoKeys/dek", "state": "ACTIVE", "peeringCidrRange": "SLASH_22", "runtimeVersion": "1-7-0-20220228-190814", "ipRange": "10.82.192.0/22,10.82.196.0/28", "consumerAcceptList": [ "875609189304" ], "serviceAttachment": "projects/bfac7497a40c32a12p-tp/regions/us-west1/serviceAttachments/apigee-us-west1-crw7" } ] }
建立 NEG，指向您在上一個步驟中從執行個體回應主體取得的服務附件。
gcloud compute network-endpoint-groups create NEG_NAME \ --network-endpoint-type=private-service-connect \ --psc-target-service=TARGET_SERVICE \ --region=$NEW_REGION_LOCATION \ --network=NETWORK_NAME \ --subnet=SUBNET_NAME \ --project=PROJECT_ID
更改下列內容：
- NEG_NAME：網路端點群組的名稱。
- TARGET_SERVICE：要連線的服務連結。例如：
projects/bfac7497a40c32a12p-tp/regions/us-west1/serviceAttachments/apigee-us-west1-crw7 - NETWORK_NAME：(選用) 建立 NEG 的網路名稱。如果省略這個參數，系統會使用
default專案網路。 - SUBNET_NAME：用於與生產者建立私有連線的子網路名稱。 子網路大小可以很小：PSC NEG 只需要子網路中的一個 IP。如果是 Apigee，每個區域只需要一個 PSC NEG。VM 或其他實體可以共用及使用子網路。如果未指定子網路，網路端點可能會屬於建立網路端點群組的區域中任何子網路。
- PROJECT_ID 已與 Apigee 機構建立關聯的 Cloud 專案，或
consumerAcceptlist中包含的 Cloud 專案 (建立 Apigee 執行階段例項時)。
- 從先前建立的執行個體取得服務附件：
- 取得正式版 Apigee 負載平衡器的後端服務名稱：
gcloud compute backend-services list --project=$PROJECT_ID
- 將 NEG 新增至後端服務，以做為後端使用：
gcloud compute backend-services add-backend BACKEND_SERVICE_NAME \ --network-endpoint-group=NEG_NAME \ --network-endpoint-group-region=$NEW_REGION_LOCATION \ --global --project=$PROJECT_ID
更改下列內容：
- BACKEND_SERVICE_NAME：後端服務的名稱。
- NEG_NAME：網路端點群組的名稱。
- (選用) 您可以在後端服務上設定離群值偵測流量政策，自動處理容錯移轉情境。詳情請參閱下列說明：
測試最終設定
呼叫 API Proxy。請參閱部署範例 Proxy。
設定 MIG 轉送
下列步驟說明如何使用代管執行個體群組 (MIG)，在新區域中設定路由。
總覽

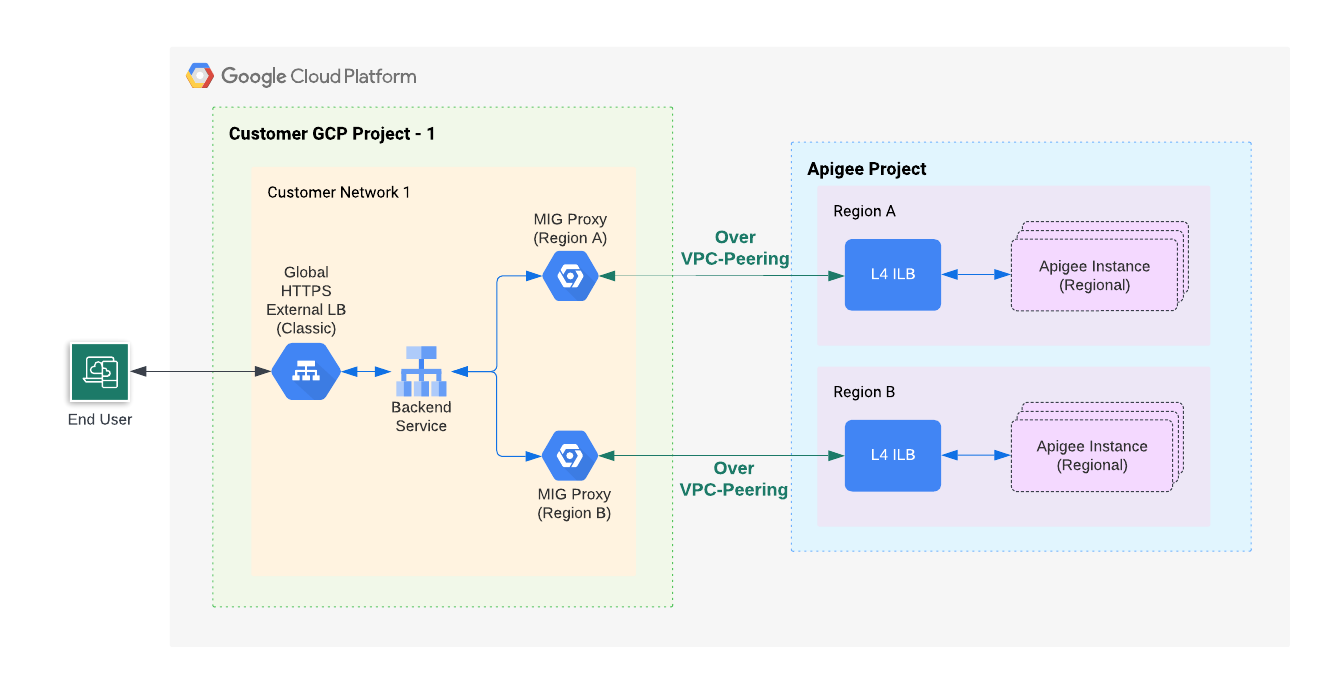

下圖顯示使用代管執行個體群組 (MIG) 的多區域高層級北向架構：
如圖 2 所示，您會在專案中建立 MIG，與部署在新的 Apigee 執行個體所在區域的負載平衡器通訊。所有區域的 MIG Proxy 都會連線至 Apigee 生產環境全域外部負載平衡器的後端。
為新區域建立代管執行個體群組 (MIG)
請按照下列步驟，為新區域建立及設定 MIG：
為虛擬私有雲網路的子網路啟用私人 Google 存取權。
如要為虛擬私有雲網路的子網路啟用私人 Google 存取權，請按照「啟用私人 Google 存取權」一文中的步驟操作。
設定環境變數：
本節的操作說明會使用環境變數，參照重複使用的字串。建議您先設定下列項目，再繼續操作：
MIG_NAME=YOUR_MIG_NAME
VPC_NAME=YOUR_VPC_NAME # If you are using a shared VPC, use the shared VPC nameVPC_SUBNET=YOUR_SUBNET_NAME # Private Google Access must be enabled for this subnetNEW_REGION_LOCATION=YOUR_NEW_REGION # The same region as your new Apigee runtime instanceAPIGEE_ENDPOINT=APIGEE_INSTANCE_IP# See the tip below for details on getting this IP address value- 建立代管執行個體群組。在這個步驟中，您會建立及設定代管執行個體群組 (MIG)。
- 執行下列指令，建立執行個體範本。
gcloud compute instance-templates create $MIG_NAME \ --project $PROJECT_ID \ --region $NEW_REGION_LOCATION \ --network $VPC_NAME \ --subnet $VPC_SUBNET \ --tags=https-server,apigee-mig-proxy,gke-apigee-proxy \ --machine-type e2-medium --image-family debian-12 \ --image-project debian-cloud --boot-disk-size 20GB \ --no-address \ --metadata ENDPOINT=$APIGEE_ENDPOINT,startup-script-url=gs://apigee-5g-saas/apigee-envoy-proxy-release/latest/conf/startup-script.sh
如您從這項指令中看到的，機器類型為
e2-medium。這些 VM 執行 Debian 12，並有 20 GB 的磁碟。startup-script.sh指令碼會設定 MIG，將負載平衡器的連入流量轉送至 Apigee 執行個體。 - 執行下列指令來建立代管執行個體群組：
gcloud compute instance-groups managed create $MIG_NAME \ --project $PROJECT_ID --base-instance-name apigee-mig \ --size 2 --template $MIG_NAME --region $NEW_REGION_LOCATION
- 執行下列指令，為群組設定自動調度資源：
gcloud compute instance-groups managed set-autoscaling $MIG_NAME \ --project $PROJECT_ID --region $NEW_REGION_LOCATION --max-num-replicas 3 \ --target-cpu-utilization 0.75 --cool-down-period 90
- 執行下列指令，定義具名通訊埠：
gcloud compute instance-groups managed set-named-ports $MIG_NAME \ --project $PROJECT_ID --region $NEW_REGION_LOCATION --named-ports https:443
- 執行下列指令，建立執行個體範本。
- 取得正式版 Apigee 負載平衡器的後端服務名稱：
gcloud compute backend-services list --project=$PROJECT_ID
- 使用下列指令將 MIG 新增至後端服務：
gcloud compute backend-services add-backend BACKEND_SERVICE_NAME \ --project $PROJECT_ID --instance-group $MIG_NAME \ --instance-group-region $NEW_REGION_LOCATION \ --balancing-mode UTILIZATION --max-utilization 0.8 --global
將 BACKEND_SERVICE_NAME 改為後端服務名稱。
測試最終設定
呼叫 API Proxy。請參閱部署範例 Proxy。
新增區域
在 Apigee 環境中新增多個區域，可為 API 提供高可用性、更高容量和更低延遲。多區域部署作業支援高可用性，因為 XLB 會檢查每個區域的健康狀態，因此不需要手動容錯移轉。如果多個區域同時提供相同的 API，容量就會增加。此外，如果 API 用戶端位於多個區域，從距離用戶端較近的區域提供 API 服務，有助於縮短延遲時間並提升效能。
範例：多地區部署可提升可用性、容量和延遲時間
在雙主動式多區域部署中，流量會同時從兩個區域提供服務。 如「步驟 8：設定路由」一節的「外部路由 (MIG)」分頁中「步驟 8e(3)」所述，您要為每個區域的 MIG，在同一個外部 HTTPS 負載平衡器 (XLB) 中新增後端服務。詳情請參閱「 為新地區建立代管執行個體群組 (MIG)」。
除非要求數量超過特定後端設定的限制，否則 XLB 會為每個要求選擇最接近用戶端的區域。如要進一步瞭解外部負載平衡器如何路由傳送流量，請參閱「 利用全域負載平衡進行應用程式容量最佳化」一文。
為即付即用方案新增區域
採用Pay-as-you-go定價模式時，您可以為環境設定 Apigee 閘道節點數下限。這樣一來，就能確保區域一律以額外容量運作，以便在區域發生故障時立即支援容錯移轉流量。
設定 Apigee 閘道節點數量下限
如果您能透過 2 個有效區域 (各含 4 個 Apigee 閘道節點) 處理所有正常 API 流量，則每個區域至少應有 8 個節點。這是為了立即支援一個區域的損失。如要進一步瞭解如何判斷處理 API 流量所需的節點數量，請參閱「 關於 Apigee 節點」。請注意，節點數量下限是依環境設定，但會依區域強制執行。舉例來說，如果您將最小值設為 8，則每個區域至少會有 8 個節點。
費用
在上述範例中，您至少需要執行 16 個 Apigee 閘道節點 (8 個節點 x 2 個區域)，因此會產生相關費用。 節點數量最多會自動增加到上限，以處理額外流量，因此費用可能會增加。
從區域中移除 Apigee
如要停止使用 Apigee 執行個體處理 API 流量，請按照下列步驟操作，確保服務不中斷 (API 零停機時間)：
- 在後端服務中啟用連線排除功能。連線排除是一項程序，可確保後端服務中的後端遭到移除時，系統有充足的時間能夠完成處理中的現有要求。
- 如果 Cloud DNS 已設定為透過加權循環轉送政策，將流量轉送至這個 Apigee 區域，請移除該 DNS 設定，詳情請參閱「管理 DNS 轉送政策和健康狀態檢查」。
- 從後端服務中分離 MIG 後端。這樣一來，加上連線排除功能，即可確保 Apigee 執行個體不會收到任何新流量，但允許完成任何執行中的要求。
- 刪除 Apigee 執行個體和對應的 MIG。請參閱刪除執行個體。
