Pattern di networking verso sud

Questa pagina si applica ad Apigee, ma non ad Apigee ibrido.

Visualizza la documentazione di Apigee Edge.

Questo documento spiega come utilizzare Private Service Connect (PSC) per creare una connessione privata tra Apigee e i servizi di destinazione di backend. Per impostazione predefinita, puoi accedere agli endpoint di destinazione a livello globale. Tieni presente che il traffico del proxy API che scorre tra Apigee e un servizio di destinazione di backend è definito traffico "in direzione sud".

I passaggi di configurazione della rete verso sud descritti in questo documento si applicano alle istanze Apigee in peering VPC e non VPC. Tuttavia, tieni presente che il peering DNS privato è supportato solo per le istanze Apigee in peering VPC.

Connessione privata di Apigee alle destinazioni di backend

Per connettere privatamente Apigee a una destinazione del backend, devi creare due entità: un collegamento al servizio nella rete VPC in cui viene eseguito il deployment della destinazione e un collegamento endpoint nel VPC Apigee. Queste due entità consentono ad Apigee di connettersi al servizio di destinazione.

Nota: l'accesso globale è abilitato per impostazione predefinita su tutti gli endpoint. Ciò significa che l'istanza Apigee e il collegamento dell'endpoint possono trovarsi in regioni diverse e l'istanza Apigee dovrebbe essere in grado di raggiungere il collegamento dell'endpoint tra regioni. Ad esempio, se l'istanza Apigee si trova nella regione us-west1, può connettersi ai servizi in us-east2 o in qualsiasi altra regione disponibile. Vedi la Figura 1.

La figura 1 illustra l'architettura di networking Apigee che supporta l'accesso globale per le connessioni in direzione sud in più regioni:

Figura 1: architettura di networking di Apigee in direzione sud.

Limitazioni

In un'organizzazione Apigee, è consentito un collegamento di endpoint per un determinato collegamento a un servizio. Ad esempio, supponiamo di avere 10 collegamenti ai servizi che espongono i servizi di destinazione. Puoi creare 10 collegamenti endpoint nella tua organizzazione Apigee, uno per ogni collegamento al servizio.

Esempio: esposizione di un servizio di destinazione ad Apigee

Questo esempio mostra come utilizzare PSC per consentire ad Apigee di comunicare con un servizio di destinazione in esecuzione in una rete VPC che non è in peering direttamente con Apigee. I passaggi in questo esempio utilizzano le chiamate API gcloud e Apigee per configurare un collegamento a un servizio nella rete VPC in cui viene eseguito il deployment della destinazione e un collegamento a un endpoint nel VPC Apigee.

Scenario di esempio

Questo esempio prende in considerazione il caso in cui hai un server web Apache di cui è stato eseguito il deployment in un gruppo di istanze gestite in esecuzione nel tuo VPC. Per poter comunicare con Apigee in questo contesto, esponiamo i servizi tramite un gateway in entrata.

Configura un bilanciatore del carico

Configura un bilanciatore del carico nel VPC in cui si trovano i microservizi che vuoi esporre:

Crea le seguenti variabili di ambiente:

export PROJECT_ID=YOUR_PROJECT_ID
export IMAGE_PROJECT=debian-cloud
export IMAGE_FAMILY=debian-10
export BACKEND=foo
export REGION=us-west1
export ZONE=us-west1-a
export NETWORK=default
export SUBNET_NAME=default

Crea un modello di istanza:

gcloud compute instance-templates create "$BACKEND" \
    --tags=psc-demo,http-server,https-server \
    --image-family "$IMAGE_FAMILY" --image-project "$IMAGE_PROJECT" \
    --network "$NETWORK" --subnet "$SUBNET_NAME" --region "$REGION" \
    --project "$PROJECT_ID" \
    --metadata startup-script="#! /bin/bash
    sudo apt-get update
    sudo apt-get install apache2 -y
    sudo service apache2 restart
    echo '<!doctype html><html><body><h1>foo[/]: '\`/bin/hostname\`'</h1></body></html>' | sudo tee /var/www/html/index.html
    sudo mkdir /var/www/html/foo
    echo '<!doctype html><html><body><h1>foo[/foo]: '\`/bin/hostname\`'</h1></body></html>' | sudo tee /var/www/html/foo/index.html"

Crea un gruppo di istanze gestite:

gcloud compute instance-groups managed create $BACKEND \
    --project $PROJECT_ID --base-instance-name $BACKEND \
    --size 1 --template $BACKEND --region $REGION

Crea un controllo di integrità:

gcloud compute instance-groups managed set-named-ports $BACKEND \
    --project $PROJECT_ID --region $REGION --named-ports http:80

gcloud compute health-checks create tcp hc-tcp-$BACKEND \
  --region=$REGION \
  --description="health check for psc backend" \
  --port-name=http --project=$PROJECT_ID

Crea un bilanciatore del carico:

Crea un servizio di backend:

gcloud compute backend-services create be-ilb \
    --load-balancing-scheme=internal \
    --protocol=tcp \
    --region=$REGION \
    --network=$NETWORK \
    --health-checks=hc-tcp-$BACKEND \
    --health-checks-region=$REGION \
    --project=$PROJECT_ID

Aggiungi il gruppo di istanze gestite al servizio di backend:

gcloud compute backend-services add-backend be-ilb \
    --region=$REGION \
    --instance-group=$BACKEND \
    --instance-group-zone=$ZONE \
    --project=$PROJECT_ID

Crea una regola di inoltro:

gcloud compute forwarding-rules create fr-ilb \
    --region=$REGION \
    --load-balancing-scheme=internal \
    --network=$NETWORK \
    --subnet=$SUBNET_NAME \
    --ip-protocol=TCP \
    --ports=80 \
    --backend-service=be-ilb \
    --backend-service-region=$REGION \
    --project=$PROJECT_ID

Crea un collegamento a un servizio

Crea un collegamento al servizio PSC nella rete VPC in cui viene eseguito il deployment dei servizi di destinazione.

Per eseguire questa attività, devi disporre dell'autorizzazione compute.subnetworks.create o del ruolo IAM Amministratore rete Compute (roles/compute.networkAdmin).

Crea una subnet PSC con il parametro purpose impostato su PRIVATE_SERVICE_CONNECT:

gcloud compute networks subnets create PSC_SUBNET_NAME \
  --network NETWORK --region=REGION --purpose=PRIVATE_SERVICE_CONNECT --range=RANGE

gcloud compute --project=$PROJECT_ID firewall-rules create allow-psc-nat-80 \
  --direction=INGRESS --priority=1000 --network NETWORK --action=ALLOW --rules=tcp:80
  --source-ranges=RANGE --target-tags=psc-demo

Per una descrizione dettagliata dei parametri del comando, consulta la documentazione di riferimento di Google Cloud CLI. Puoi eseguire questo passaggio anche nella console o con un'API.

Ad esempio:

gcloud compute networks subnets create psc-subnet --network default \
--region=us-west1 --purpose=PRIVATE_SERVICE_CONNECT --range=10.100.0.0/28

Crea un collegamento a un servizio nella tua rete VPC:

Ottieni la regola di forwarding del bilanciatore del carico interno. Utilizzerai questa regola in un passaggio successivo:

gcloud compute forwarding-rules list --project=PROJECT_ID

Dove PROJECT_ID è un ID progetto Google Cloud. Ad esempio:

gcloud compute forwarding-rules list --project=my-project
NAME                                                  REGION    IP_ADDRESS    IP_PROTOCOL  TARGET
k8s2-tcp-e61tta3j-apps-istio-ingressgateway-0kl92frk  us-west1  10.138.0.53   TCP

Crea il collegamento al servizio:
```
gcloud compute service-attachments create PSC_NAME \
    --region=REGION --producer-forwarding-rule=PRODUCER_FORWARDING_RULE \
    --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=PSC_SUBNET_NAME --project=PROJECT_ID
```
Il parametro NAME deve essere una stringa di 1-63 caratteri composta solo da lettere minuscole, numeri e trattini. Non può contenere numeri iniziali e trattini. Inoltre, non può contenere trattini finali. Per una descrizione dettagliata dei parametri di questo comando, consulta la documentazione di riferimento di Google Cloud CLI.

Ad esempio:
```
gcloud compute service-attachments create gkebackend \
    --region=us-west1 --producer-forwarding-rule=k8s2-tcp-e62tta1j-apps-istio-ingressgateway-0kl92frk \
    --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=psc-subnet --project=my-project
```
Puoi eseguire questo passaggio anche nell'interfaccia utente della console. Vedi, ad esempio, Pubblicare un servizio con approvazione automatica dei progetti.

Crea un collegamento dell'endpoint

Crea un collegamento dell'endpoint nell'organizzazione Apigee. Puoi eseguire questo passaggio dalla riga di comando o dall'interfaccia utente per il collegamento dell'endpoint Apigee.

Prerequisito: prima di creare un collegamento a un endpoint, devi pubblicare i servizi che vuoi esporre utilizzando Private Service Connect (PSC) creando un bilanciatore del carico e un collegamento al servizio, come spiegato in precedenza in questo esempio. Per maggiori informazioni sull'esposizione dei servizi con PSC, consulta Pubblicare servizi gestiti utilizzando Private Service Connect. Tieni presente che il collegamento al servizio deve essere configurato in modo da accettare nuove connessioni.

Riga di comando

Crea un collegamento dell'endpoint nel VPC Apigee dalla riga di comando:

Per eseguire questa attività, devi avere il ruolo Amministratore organizzazione Apigee (roles/apigee.admin).

Recupera la risorsa del collegamento al servizio:

gcloud compute service-attachments list

Il comando restituisce le informazioni del collegamento al servizio. Utilizzerai queste informazioni nel passaggio successivo. Ad esempio:

NAME       REGION   TARGET_SERVICE                                       CONNECTION_PREFERENCE
gkebackend us-west1 k8s2-tcp-tgysilgj-apps-istio-ingressgateway-fzdhwstg ACCEPT_AUTOMATIC

Recupera il token di autenticazione per l'API Apigee:
```
TOKEN="$(gcloud auth print-access-token)"
```
Utilizza questa API Apigee per creare il collegamento dell'endpoint. Utilizza i valori restituiti dal comando gcloud compute service-attachments list nel corpo della richiesta:
```
curl -X POST -H "Authorization: Bearer $TOKEN" -H "Content-Type:application/json" \
"https://apigee.googleapis.com/v1/organizations/ORGANIZATION/endpointAttachments?endpointAttachmentId=EA_NAME" \
-d '{
    "location": "REGION",
    "serviceAttachment": "projects/PROJECT_ID/regions/REGION/serviceAttachments/SA_NAME"
}'
```
Dove:
- REGION è la regione del collegamento al servizio. Ad esempio: us-west1
- ORGANIZATION è il nome della tua organizzazione Apigee.
- PROJECT_ID è il progetto Google Cloud in cui è stato creato il collegamento al servizio.
- EA_NAME è il nome del collegamento dell'endpoint. Il nome deve essere univoco. Non possono esserci altri collegamenti endpoint con lo stesso nome e non è possibile modificare il nome in un secondo momento. Il nome deve iniziare con una lettera minuscola seguita da un massimo di 31 lettere minuscole, numeri o trattini, ma non può terminare con un trattino. La lunghezza minima è 2.
- SA_NAME è il nome del collegamento al servizio.
Apigee avvia un'operazione a lunga esecuzione. Al termine dell'operazione, vedrai una risposta simile alla seguente:
```
{
  "name": "organizations/my-organization/operations/6e249895-e78e-48f0-a28f-7140e15e1676",
  "metadata": {
    "@type": "type.googleapis.com/google.cloud.apigee.v1.OperationMetadata",
    "operationType": "INSERT",
    "targetResourceName": "organizations/my-organization/endpointAttachments/gkebackend",
    "state": "FINISHED"
  },
  "done": true,
  "response": {
    "@type": "type.googleapis.com/google.cloud.apigee.v1.EndpointAttachment",
    "name": "organizations/my-organization/endpointAttachments/gkebackend",
    "location": "us-west1",
    "host": "7.0.3.4",
    "serviceAttachment": "projects/my-project/regions/us-west1/serviceAttachments/gkebackend"
  }
}
```
Ora puoi utilizzare l'indirizzo IP 7.0.3.4 restituito nella risposta per connetterti ai servizi dietro il collegamento al servizio, come mostrato nel passaggio successivo. Tieni presente che 7.0.3.4 è un IP pubblico utilizzato privatamente (PUPI) assegnato da Apigee al gateway in entrata. Non viene pubblicizzato su internet e nessun servizio Google utilizza internamente questo intervallo.

Utilizza l'IP dell'host del collegamento al servizio come target di un proxy API. Ad esempio:

<TargetEndpoint name="default">
    <HTTPTargetConnection>
        <URL>http://7.0.3.4/orders</URL>
    </HTTPTargetConnection>
</TargetEndpoint>

Interfaccia utente di Apigee

Crea un collegamento dell'endpoint nell'organizzazione Apigee nell'interfaccia utente di Apigee:

Per eseguire questa attività, devi avere il ruolo Amministratore organizzazione Apigee (roles/apigee.admin).

Nell'interfaccia utente di Apigee, vai ad Amministratore > Collegamenti endpoint.
Fai clic su + Collegamento endpoint. Viene visualizzata la finestra di dialogo Collegamento endpoint.
Inserisci un nome per il collegamento dell'endpoint. Il nome deve essere univoco. Non possono esserci altri collegamenti endpoint con lo stesso nome e non è possibile modificare il nome in un secondo momento. Il nome deve iniziare con una lettera minuscola seguita da un massimo di 31 lettere minuscole, numeri o trattini, ma non può terminare con un trattino. La lunghezza minima è 2.
Tocca Avanti.
Dall'elenco a discesa Servizio di collegamento, scegli il collegamento al servizio a cui connetterti.
Nota: devi scegliere un collegamento a un servizio che non abbia già un collegamento a un endpoint.

Il comportamento della UI dipende dalle tue autorizzazioni. Se hai l'autorizzazione per elencare le regioni e i collegamenti ai servizi, puoi semplicemente selezionare il collegamento al servizio dall'elenco a discesa. Se non hai l'autorizzazione per elencare le regioni, viene visualizzato un elenco statico di regioni, che puoi selezionare dall'elenco. Se non hai l'autorizzazione per elencare i collegamenti ai servizi, devi inserire il nome manualmente. e il nome del collegamento al servizio. Tieni presente che se non hai l'autorizzazione per elencare le regioni, verrà visualizzato un elenco statico di regioni tra cui puoi scegliere.
Verifica che l'endpoint di servizio possa accettare connessioni. Per i passaggi da seguire, vedi Controllare e gestire la connettività degli allegati.
Tocca Avanti.
Fai clic su Crea. Generalmente l'operazione richiede uno o due minuti.
Per controllare lo stato attuale della creazione, fai clic su Aggiorna nella pagina dell'elenco.
Utilizza l'IP dell'host del collegamento al servizio come target di un proxy API. L'IP host viene visualizzato nell'interfaccia utente degli allegati endpoint al termine del processo di creazione, come mostrato nello screenshot seguente:
Ad esempio:
```
<TargetEndpoint name="default">
    <HTTPTargetConnection>
        <URL>http://7.0.5.2/orders</URL>
    </HTTPTargetConnection>
</TargetEndpoint>
```

Controllare e gestire la connettività degli allegati

Questa sezione spiega come verificare che il collegamento a un servizio possa accedere a un collegamento endpoint nel tuo progetto Apigee e come modificare la preferenza di connessione se vuoi cambiarla.

Segui i passaggi descritti in Elencare i servizi pubblicati per visualizzare l'elenco di collegamenti dei servizi nel progetto.
Seleziona il collegamento al servizio a cui vuoi connetterti come spiegato in Visualizzare i dettagli per un servizio pubblicato.
Scegli una preferenza di connessione per il collegamento al servizio pubblicato. Private Service Connect offre due opzioni descritte di seguito. Se vuoi modificare la preferenza di connessione corrente, segui i passaggi descritti in Modificare la preferenza di connessione per un servizio pubblicato.
- Accetta automaticamente tutte le connessioni: il collegamento al servizio accetta i collegamenti degli endpoint da qualsiasi progetto. Se scegli questa opzione, il collegamento al servizio potrà accettare una connessione da un collegamento endpoint nel progetto Apigee. Non sono necessarie ulteriori configurazioni.
- Accetta connessioni dai progetti selezionati: specifichi i progetti da cui il collegamento al servizio accetta le connessioni. Se scegli questa opzione, devi aggiungere l'ID progetto del progetto Apigee al collegamento al servizio. Puoi trovare l'ID progetto Apigee nel passaggio Verifica la connessione del progetto dell'interfaccia utente Collegamento endpoint, come mostrato in questo screenshot:

  Puoi anche recuperare l'ID progetto Apigee utilizzando l'API Apigee APIs, che restituisce l'ID in un campo denominato apigeeProjectId.
Se hai apportato modifiche alle preferenze di connessione, salvale.
Nell'interfaccia utente di Apigee, vai ad Amministratore > Collegamenti endpoint. Puoi anche elencare i collegamenti degli endpoint con l'API Apigee Endpoints.
Nell'elenco degli allegati, verifica che lo stato della connessione PSC sia ora ACCEPTED. Se il campo mostra uno stato diverso da ACCEPTED, consulta la sezione Risoluzione dei problemi relativi allo stato di connessione PSC.

Gestione dei collegamenti degli endpoint

L'API endpointAttachments di Apigee fornisce metodi per creare, eliminare, recuperare ed elencare i collegamenti degli endpoint.

Elenco dei collegamenti degli endpoint

Puoi visualizzare un elenco dei collegamenti degli endpoint nell'interfaccia utente dei collegamenti degli endpoint Apigee o chiamando l'API Apigee Endpoints.

Per elencare i collegamenti di un endpoint nella UI di Apigee:

Nell'interfaccia utente di Apigee, vai ad Amministratore > Collegamenti endpoint.
Visualizza l'elenco dei collegamenti degli endpoint.

Creazione di un collegamento dell'endpoint

Per creare un collegamento endpoint nell'interfaccia utente o con l'API Apigee Endpoints, consulta Creare un collegamento endpoint.

Eliminazione di un collegamento di endpoint

Per eliminare un endpoint utilizzando l'UI di Apigee:

Nell'interfaccia utente di Apigee, vai ad Amministratore > Collegamenti endpoint.
Seleziona il collegamento endpoint da eliminare.
Fai clic su Elimina collegamento endpoint.

Puoi anche utilizzare l'API Apigee Endpoints per elencare, creare ed eliminare gli allegati degli endpoint.

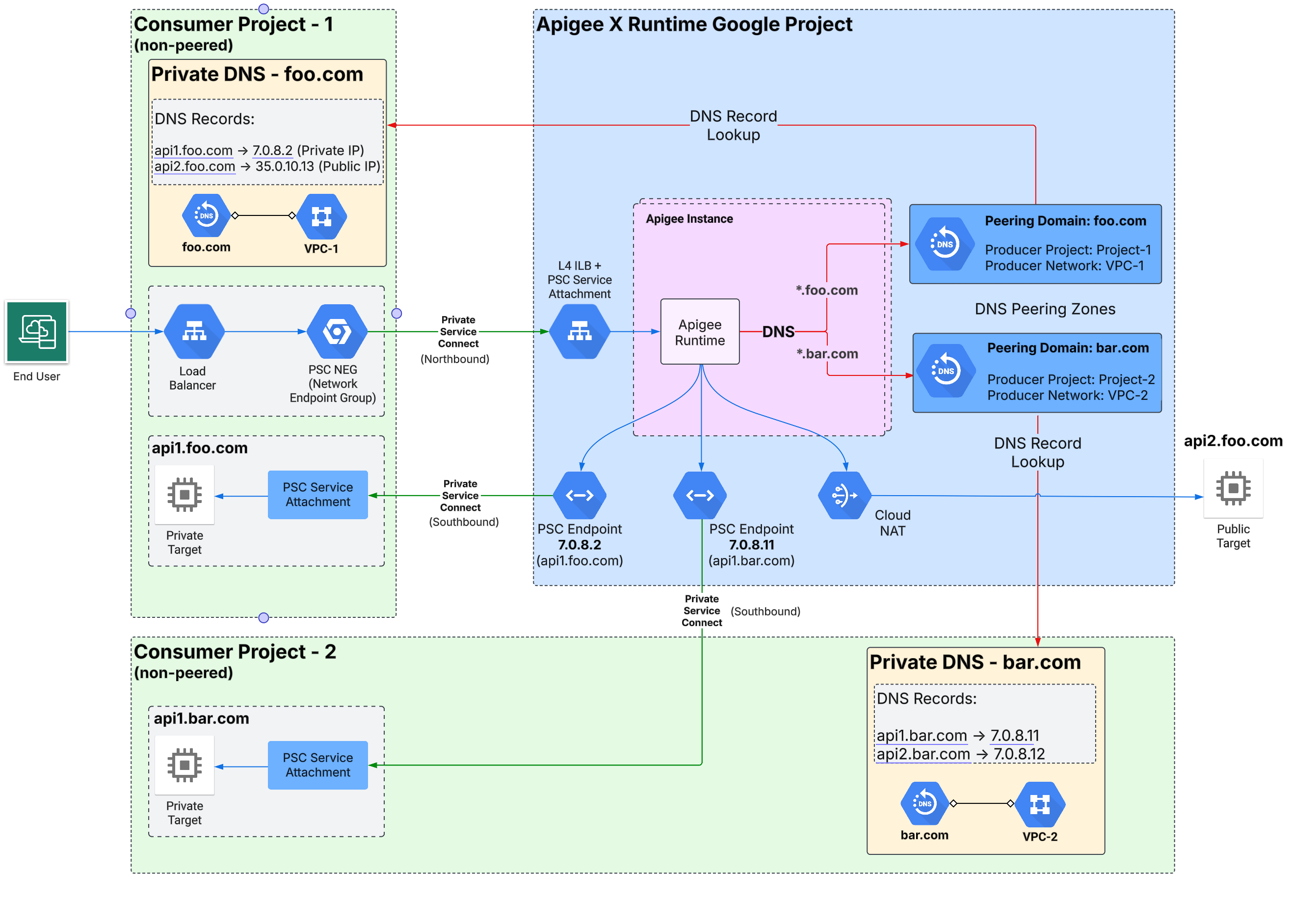

Peering DNS privato

Se hai una zona privata Cloud DNS ospitata nel progetto Cloud che è in peering con Apigee, puoi configurare il peering DNS per consentire ad Apigee di risolvere i nomi nella tua zona privata. Per impostazione predefinita, le zone private sono private per la rete VPC in cui sono ospitate. Per la procedura di configurazione del peering DNS tra una zona DNS privata e Apigee (il producer di servizi), consulta Condividere zone DNS private con i producer di servizi.

Risoluzione dei problemi

Problemi relativi allo stato della connessione PSC

Questa sezione descrive le possibili soluzioni quando è stato eseguito il provisioning del collegamento di un endpoint e lo stato è Attivo, ma lo stato della connessione non è Accettato. Alcuni possibili stati della connessione sono mostrati nella Figura 2.

Figura 2: dettagli dello stato del collegamento endpoint

Lo stato specificato può aiutare a individuare la causa probabile, come descritto nella seguente tabella:

Stato connessione	Possibile causa	Soluzione consigliata
ACCETTATO	Il collegamento al servizio ha accettato la connessione dall'endpoint di connessione.	N/D
IN ATTESA	L'ID progetto Apigee potrebbe non essere nell'elenco dei progetti accettati dal consumatore né nell'elenco dei progetti rifiutati.	Aggiungi l'ID progetto Apigee all'elenco di accettazione del consumer nel collegamento al servizio. Vedi Modificare la preferenza di connessione per un servizio pubblicato.
RIFIUTATA	L'ID progetto Apigee è nell'elenco dei rifiuti dei consumatori.	Rimuovi l'ID progetto Apigee dall'elenco di rifiuti del consumer e aggiungilo all'elenco di accettazione del consumer nel collegamento al servizio. Vedi Gestire le richieste di accesso a un servizio pubblicato.
CONGELATO	Il collegamento al servizio per questo collegamento dell'endpoint è stato sospeso o disabilitato.	Descrivi il collegamento al servizio per maggiori dettagli. Vedi Visualizzare i dettagli di un servizio pubblicato.
CHIUSO	Il collegamento al servizio per questo collegamento dell'endpoint è stato eliminato.	Ricrea il collegamento al servizio e all'endpoint.
NEEDS_ATTENTION	Il collegamento dell'endpoint è stato accettato dal collegamento al servizio, ma si è verificato un problema.	Descrivi il collegamento al servizio per maggiori dettagli. Vedi Visualizzare i dettagli di un servizio pubblicato.
NON DISPONIBILE	Lo stato della connettività non è disponibile, cosa che può verificarsi durante il provisioning.	Attendi qualche minuto per vedere se lo stato cambia.

Configurazione PSC con Apigee

Consulta il playbook sui problemi di connettività di Apigee con target PSC in direzione sud.
