本主題說明如何在 Stackdriver 資訊主頁中查看 Apigee 混合指標。

關於 Stackdriver

如要進一步瞭解指標、資訊主頁和 Stackdriver，請參閱：

• Metrics Explorer 說明文件
• 快訊簡介
• 建立圖表

啟用混合指標

您必須先啟用指標收集功能，才能將混合式指標傳送至 Stackdriver。如需這項程序的相關說明，請參閱「設定指標收集」。

關於混合指標名稱和標籤

啟用後，混合型會自動填入 Stackdriver 指標。由混合型建立的評估指標網域名稱前置字串為：

apigee.googleapis.com/

舉例來說，/proxy/request_count 指標包含 API Proxy 收到的要求總數。因此，Stackdriver 中的指標名稱為：

apigee.googleapis.com/proxy/request_count

Stackdriver 可讓您根據標籤篩選和分組指標資料。有些標籤是預先定義的，其他則是由混合型服務明確新增。下方的「可用指標」部分會列出所有可用的混合指標，以及專門用於篩選和分組的指標標籤。

查看指標

以下範例說明如何在 Stackdriver 中查看指標：

1. 在瀏覽器中開啟 Monitoring Metrics Explorer。或者，如果您已在 Stackdriver 主控台中，請選取「Metrics Explorer」。

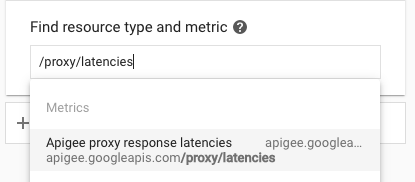

2. 在「Find resource type and metric」(尋找資源類型和指標) 中，找出並選取要檢查的指標。選擇「可用指標」中列出的特定指標，或搜尋指標。例如，搜尋 proxy/latencies：



3. 選取所需指標。
4. 套用篩選器。每個指標的篩選器選項會列在「可用指標」中。舉例來說，如果要篩選 proxy_latencies 指標，篩選器選項為：org=org_name。
5. Stackdriver 會顯示所選指標的圖表。
6. 按一下 [儲存]。

建立資訊主頁

資訊主頁是檢視並分析重要指標資料的方法之一，Stackdriver 會為您使用的資源和服務提供預先定義的資訊主頁，您也可以建立自訂資訊主頁。

您可以使用圖表在自訂資訊主頁中顯示 Apigee 指標。您可以透過自訂資訊主頁，完全控管要顯示的圖表及其設定。如要進一步瞭解如何建立圖表，請參閱「建立圖表」一文。

以下範例說明如何在 Stackdriver 中建立資訊主頁，然後新增圖表來查看指標資料：

1. 在瀏覽器中開啟 Monitoring Metrics Explorer，然後選取「Dashboard」。
2. 選取「+ 建立資訊主頁」。
3. 為資訊主頁命名。例如：Hybrid Proxy Request Traffic
4. 按一下「確認」。

5. 針對要加進資訊主頁的每張圖表，請按照下列步驟操作：

   1. 在資訊主頁中選取「新增圖表」。
   2. 如上文「查看指標」一節所述，選取所需指標。
   3. 完成對話方塊，定義圖表。
   4. 按一下 [儲存]。Stackdriver 會顯示所選指標的資料。

可用的指標

下表列出用於分析 Proxy 流量的指標。

Proxy、目標和伺服器流量指標

Prometheus 服務會收集及處理代理程式、目標和伺服器流量的指標 (如「指標收集」一節所述)。

下表說明 Prometheus 使用的指標和標籤。這些標籤會用於指標記錄項目。

指標名稱	標籤	使用
/proxy/request_count	method	收到的 API 代理要求總數。
/proxy/response_count	method response_code	收到的 API 代理回應總數。
/proxy/latencies	method	回應呼叫所需的總毫秒數。這段時間包含 Apigee API Proxy 的額外負擔和目標伺服器時間。
/target/request_count	method target_type target_endpoint	傳送至 Proxy 目標的請求總數。
/target/response_count	method response_code target_type target_endpoint	從 Proxy 目標收到的回應總數。
/target/latencies	method response_code target_type target_endpoint	回應呼叫所需的總毫秒數。這段時間不含 Apigee API Proxy 的額外負擔。
/policy/latencies	policy_name	這個命名政策執行所需的總毫秒數。
/server/fault_count	source	伺服器應用程式的錯誤總數。 例如，應用程式可以是 apigee-runtime、 apigee-synchronizer 或 apigee-udca。使用 pod_name 標籤，依應用程式篩選結果。
/server/nio	state	已開啟的通訊埠數量。
/server/num_threads		伺服器中正在執行的非守護程序執行緒數量。
/server/request_count	method type	伺服器應用程式收到的要求總數。 例如，應用程式可以是 apigee-runtime、 apigee-synchronizer 或 apigee-udca。使用 pod_name 標籤，依應用程式篩選結果。
/server/response_count	method response_code type	伺服器應用程式傳送的回應總數。 例如，應用程式可以是 apigee-runtime、 apigee-synchronizer 或 apigee-udca。使用 pod_name 標籤，依應用程式篩選結果。
/server/latencies	method response_code type	延遲時間是伺服器應用程式引入的延遲時間 (以毫秒為單位)。 例如，應用程式可以是 apigee-runtime、 apigee-synchronizer 或 apigee-udca。使用 pod_name 標籤，依應用程式篩選結果。
/upstream/request_count	method type	伺服器應用程式傳送至上游應用程式的要求數量。 舉例來說，對於 apigee-synchronizer，控制層是上游。因此，apigee-synchronizer 的 upstream/request_count 是指標，用於指出 apigee-synchronizer 向控制層提出的要求。
/upstream/response_count	method response_code type	伺服器應用程式從上游應用程式收到的回應數量。 舉例來說，對於 apigee-synchronizer，控制層是上游。因此，apigee-synchronizer 的 upstream/response_count 是指標，用於指出 apigee-synchronizer 從控制層收到的要求。
/upstream/latencies	method response_code type	上游伺服器應用程式發生的延遲時間 (以毫秒為單位)。 舉例來說，對於 apigee-synchronizer，控制層位於上游。因此，apigee-synchronizer 的 upstream/latencies 是指標，用於表示控制層的延遲時間。

UDCA 指標

Prometheus 服務會收集及處理 UDCA 服務的指標 (如「指標收集」一節所述)，就像處理其他混合服務一樣。

下表說明 Prometheus 在 UDCA 指標資料中使用的指標和標籤。這些標籤會用於指標記錄項目。

指標名稱	標籤	使用
/udca/server/local_file_oldest_ts	dataset state	資料集中最舊檔案的時間戳記，以自 Unix Epoch 開始算起的毫秒數為單位。 系統會每 60 秒計算一次，但不會即時反映狀態。如果 UDCA 為最新版本，且計算這個指標時沒有檔案等待上傳，則這個值會是 0。 如果這個值持續增加，表示磁碟上仍有舊檔案。
/udca/server/local_file_latest_ts	dataset state	磁碟上最新檔案的時間戳記 (以自 Unix Epoch 紀元時間起算的毫秒數)，依狀態排序。 系統會每 60 秒計算一次，但不會即時反映狀態。如果 UDCA 為最新版本，且計算這個指標時沒有檔案等待上傳，則這個值會是 0。
/udca/server/local_file_count	dataset state	資料收集 Pod 中磁碟上的檔案數量。 理想情況下，這個值會接近 0。如果這個值一直偏高，表示檔案並未上傳，或是 UDCA 無法以足夠快的速度上傳檔案。 系統每 60 秒計算一次這個值，但不會即時反映 UDCA 的狀態。
/udca/server/total_latencies	dataset	建立資料檔案和資料檔案成功上傳之間的時間間隔 (以秒為單位)。 桶分別為 100 毫秒、250 毫秒、500 毫秒、1 秒、2 秒、4 秒、8 秒、16 秒、32 秒和 64 秒。 從檔案建立時間到成功上傳時間的總延遲時間直方圖。
/udca/server/upload_latencies	dataset	UDCA 上傳資料檔案所需的總時間 (以秒為單位)。 桶分別為 100 毫秒、250 毫秒、500 毫秒、1 秒、2 秒、4 秒、8 秒、16 秒、32 秒和 64 秒。 這項指標會顯示總上傳延遲時間的直方圖，包括所有上游呼叫。
/udca/upstream/http_error_count	service dataset response_code	UDCA 遇到的 HTTP 錯誤總數。這項指標可協助您判斷 UDCA 外部依附元件的哪個部分發生錯誤，以及原因。 這些錯誤可能會發生在各種服務 (getDataLocation、Cloud storage、Token generator) 和各種資料集 (例如 api 和 trace) 中，並顯示各種回應代碼。
/udca/upstream/http_latencies	service dataset	服務的上游延遲時間 (以秒為單位)。 桶分別為 100 毫秒、250 毫秒、500 毫秒、1 秒、2 秒、4 秒、8 秒、16 秒、32 秒和 64 秒。 上游服務的延遲時間直方圖。
/udca/upstream/uploaded_file_sizes	dataset	上傳至 Apigee 服務的檔案大小，以位元組為單位。 值區間為 1 KB、10 KB、100 KB、1 MB、10 MB、100 MB 和 1 GB。 依資料集、機構和環境劃分的檔案大小直方圖。
/udca/upstream/uploaded_file_count	dataset	UDCA 上傳至 Apigee 服務的檔案數量。 請注意： event 資料集值應持續增加。 如果 org/env 的流量維持不變，api 資料集值應持續增加。 使用 Apigee 追蹤記錄工具偵錯或檢查要求時，trace 資料集值應會增加。
/udca/disk/used_bytes	dataset state	資料收集 Pod 磁碟上資料檔案所占用的空間，以位元組為單位。 這個值會隨時間增加： ready_to_upload 表示服務專員的回應延遲。 failed 表示檔案在磁碟上堆積，且未上傳。系統每 60 秒就會計算一次這個值。
/udca/server/pruned_file_count	dataset state	因存留時間 (TTL) 超過設定門檻而遭到刪除的檔案數量。資料集可以包含 API、追蹤記錄和其他項目，狀態可以是 UPLOADED、FAILED 或 DISCARDED。
/udca/server/retry_cache_size	dataset	UDCA 重試上傳的檔案數量，以資料集為單位。 每個檔案重試 3 次後，UDCA 會將檔案移至 /failed 副資料夾，並從快取中移除該檔案。這個值隨著時間增加，表示快取未清除，這會在檔案在 3 次重試後移至 /failed 子目錄時發生。

Cassandra 指標

Prometheus 服務會收集及處理 Cassandra 的指標 (如「指標收集」一節所述)，就像處理其他混合服務一樣。

下表說明 Prometheus 在 Cassandra 指標資料中使用的指標和標籤。這些標籤會用於指標記錄項目。

指標名稱 (不含網域)	標籤	使用
/cassandra/process_max_fds		開啟檔案描述符的數量上限。
/cassandra/process_open_fds		開啟檔案描述元。
/cassandra/jvm_memory_pool_bytes_max	pool	集區的 JVM 記憶體用量上限。
/cassandra/jvm_memory_pool_bytes_init	pol	集區的 JVM 初始記憶體用量。
/cassandra/jvm_memory_bytes_max	area	JVM 堆積最大記憶體用量。
/cassandra/process_cpu_seconds_total		使用者和系統 CPU 耗費的時間，以秒為單位。
/cassandra/jvm_memory_bytes_used	area	JVM 堆積記憶體用量。
/cassandra/compaction_pendingtasks	unit	Cassandra 資料表的未完成壓縮作業。詳情請參閱「壓縮」一節。
/cassandra/jvm_memory_bytes_init	area	JVM 堆積初期記憶體用量。
/cassandra/jvm_memory_pool_bytes_used	pool	JVM 集區記憶體用量。
/cassandra/jvm_memory_pool_bytes_committed	pool	JVM 集區已提交的記憶體用量。
/cassandra/clientrequest_latency	scope unit	讀取要求延遲時間 (以微秒為單位)，位於第 75 個百分位數範圍內。
/cassandra/jvm_memory_bytes_committed	area	JVM 堆積已提交的記憶體用量。
