デバッグの使用

このページは Apigee と Apigee ハイブリッドに適用されます。

Apigee Edge のドキュメントを表示する。

このセクションでは、デバッグセッションの作成と管理を行い、Apigee UI と API を使用してリクエストとレスポンスのデータを表示する方法について説明します。

以前にダウンロードしたデバッグセッションを表示して分析するには、Offline Debug を使用します。

デバッグセッションの作成

デバッグセッションを作成すると、API などの外部ソースで作成されたリクエストのリクエストデータとレスポンスデータを UI で確認できます。

次のセクションで説明するように、Apigee UI または API を使用してデバッグセッションを作成します。

新しいプロキシエディタ

新しいプロキシエディタでデバッグセッションを作成するには:

Google Cloud コンソールの Apigee UI を使用している場合: [プロキシ開発] > [API プロキシ] を選択します。

従来の Apigee UI を使用している場合: [開発] > [API プロキシ] を選択して、[プロキシ] ペインでデバッグするプロキシの環境を選択します。
デバッグする API プロキシを選択します。プロキシエディタの [概要] ビューが表示されます。
ウィンドウの左上にある [デバッグ] タブをクリックします。
[デバッグ] ペインの右上にある [Start Debug Session] をクリックします。これにより、[Start debug session] ダイアログが表示されます。

ダイアログで操作を行う場合:
1. デバッグセッションを実行する環境を選択します。
2. （省略可）[フィルタ] プルダウンリストから、作成するデバッグセッションのすべてのトランザクションに適用するフィルタを選択します。デフォルトは None (All transactions) で、これにはトレースデータ内のすべてのトランザクションが含まれます。
  フィルタの使用方法については、デバッグセッションでのフィルタの使用をご覧ください。組み込みフィルタの詳細については、定義済みフィルタの使用をご覧ください。
3. [起動] をクリックします。

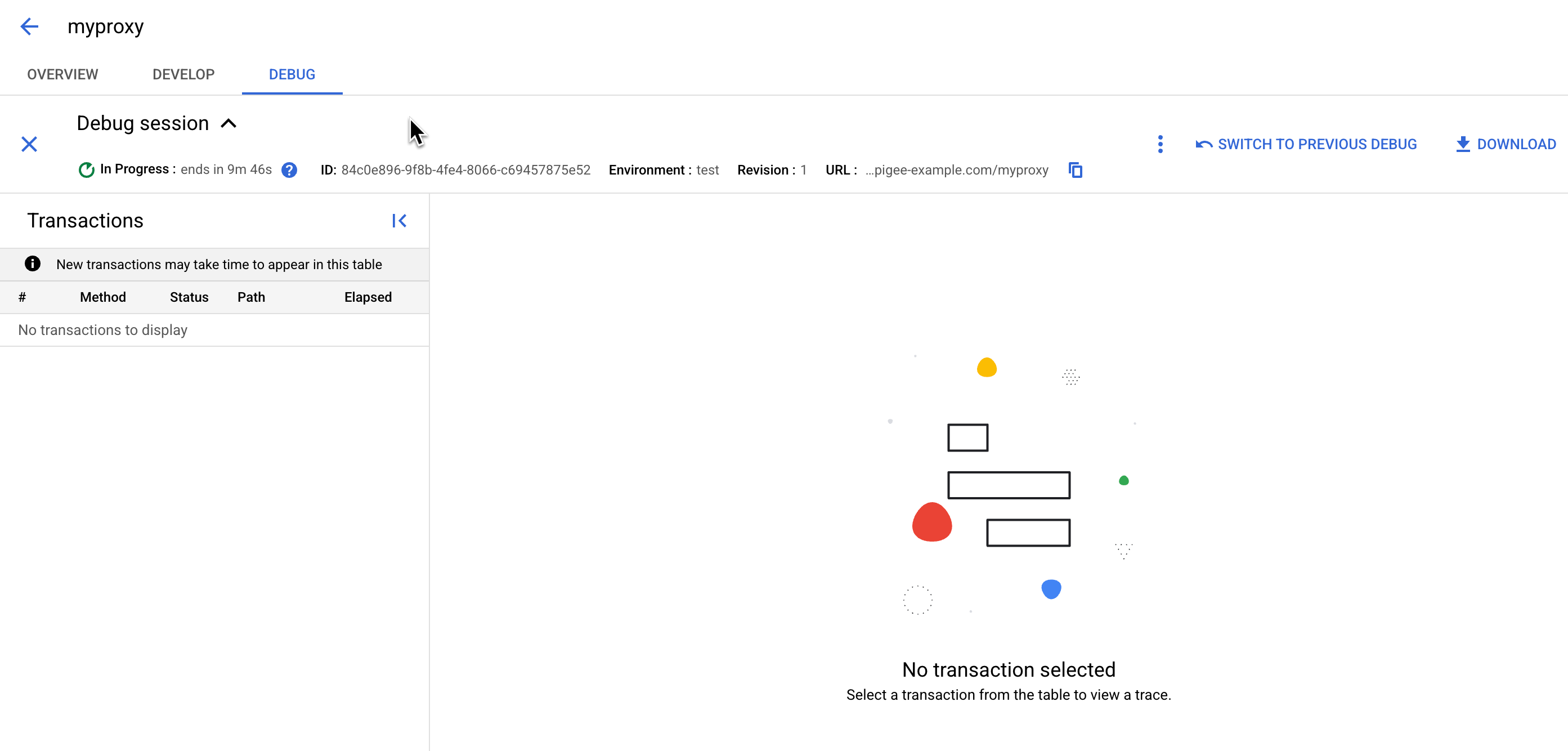

Apigee UI に [Debug session in progress] ビューが表示されます。

デバッグセッションには、セッションの作成後 10 分間のリクエストが記録されます。[Ends within] フィールドには、セッションの残り時間が表示されます。

選択した環境でデバッグしているプロキシにリクエストを送信するまで、[デバッグ] ペインには情報が表示されません。

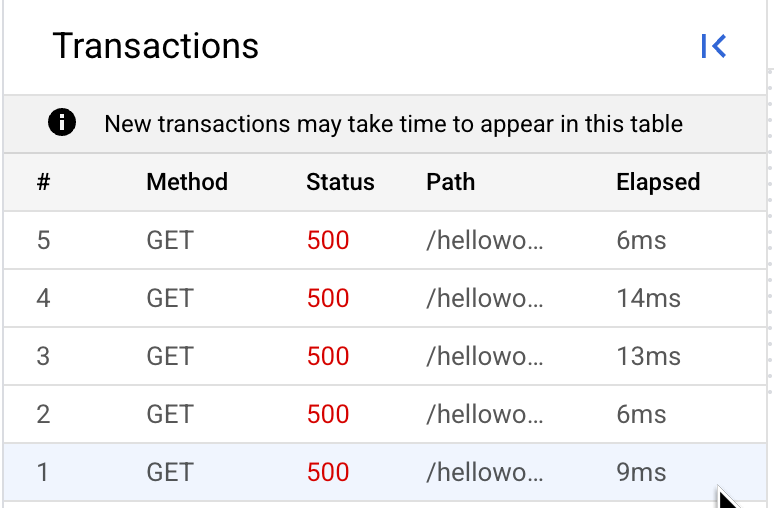

送信したリクエストが左側のペインの下部に表示されます。

[Start debug session] ダイアログ。

注: アクティブなデバッグセッション中に、Apigee UI で別のセッションを開始できます。その場合は、[Start Debug Session] をもう一度クリックします。

トランザクションのガントチャートの表示

[デバッグ] ビューでトランザクションの詳細（リクエストとレスポンス）を表示するには、上の画像に示すように、トランザクションの行をクリックします。

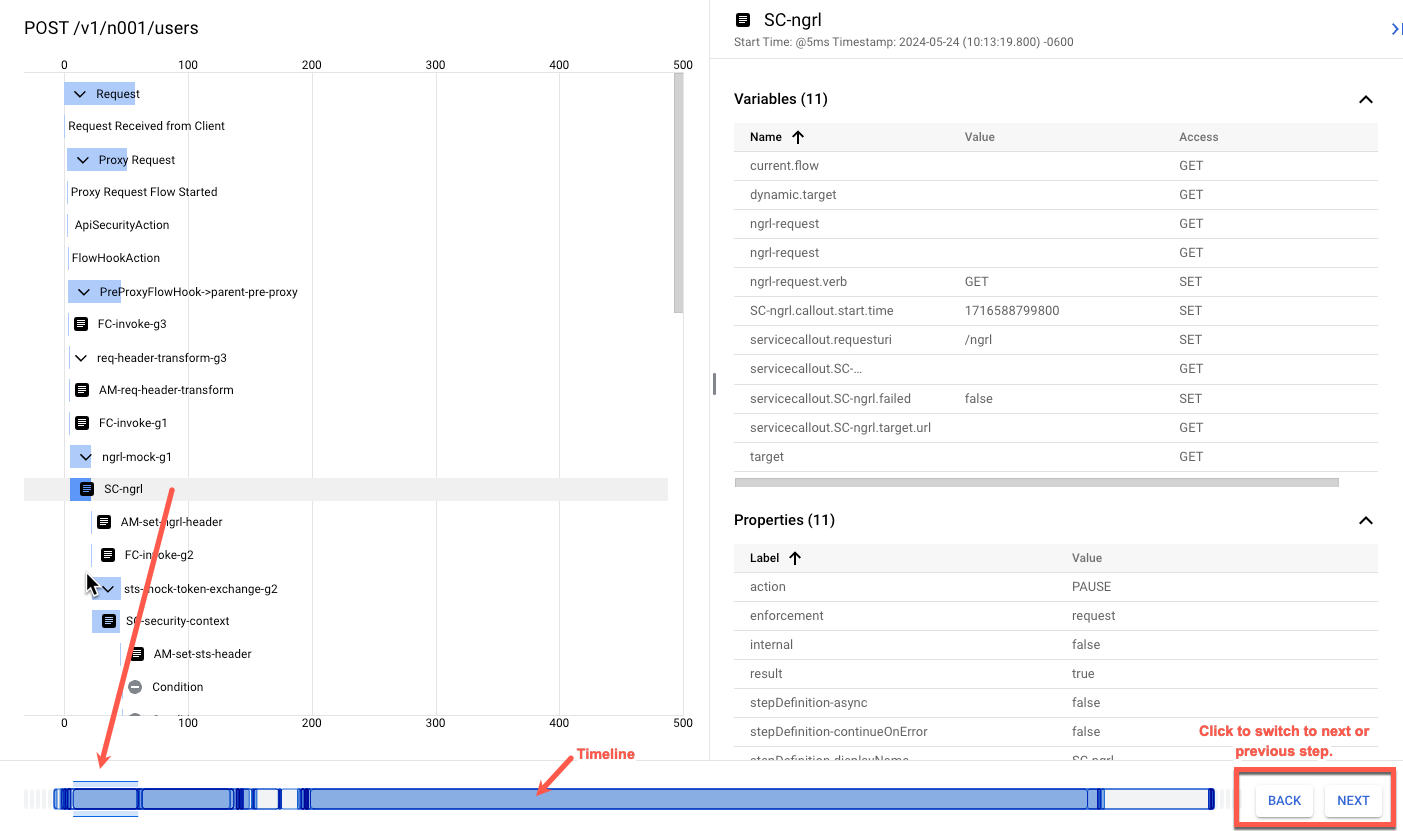

右側のペインにガントチャートが表示され、リクエストとレスポンスのステップが表示されます。

右側のペインに表示されたトランザクションステップのガントチャート。

図の横軸は各ステップが発生した時間（ミリ秒単位）を示しています。各ステップは、ステップの開始時間から終了時間までの長方形で表されます。

[デバッグ] ペインを進めるには、デバッグペインの右下にある [戻る] ボタンと [次へ] ボタンを使用します。次のように機能します。

[戻る] をクリックすると、選択した行をグラフ内の前のステップに移動します。
[次へ] をクリックすると、選択した行をグラフ内の次のステップに移動します。

上記の例では、レスポンスで実行される 2 つのポリシーがグラフに表示されています。

ResponsePayload
Add CORS

いずれかのステップをクリックすると、その詳細が表示されます。たとえば、Add CORS ポリシーをクリックすると、以下の詳細がガントチャートの横に表示されます。

Add CORS ポリシーの詳細。

ポリシー構成を変更する場合は、[開発] をクリックして [開発] ビューに切り替えます。ここで、レスポンス PostFlow には同じ 2 つのポリシーが表示されます。

デバッグセッションに関連する [開発] タブを表示する。

組織へのアクセス権と必要な権限を持っている他のユーザーとデバッグセッションを共有できます。共有するには、デバッグセッションを表示したときにブラウザに表示される URL を送信します。このリンクの有効期間は、デバッグセッションの作成後 24 時間です。

デバッグセッションをダウンロードする

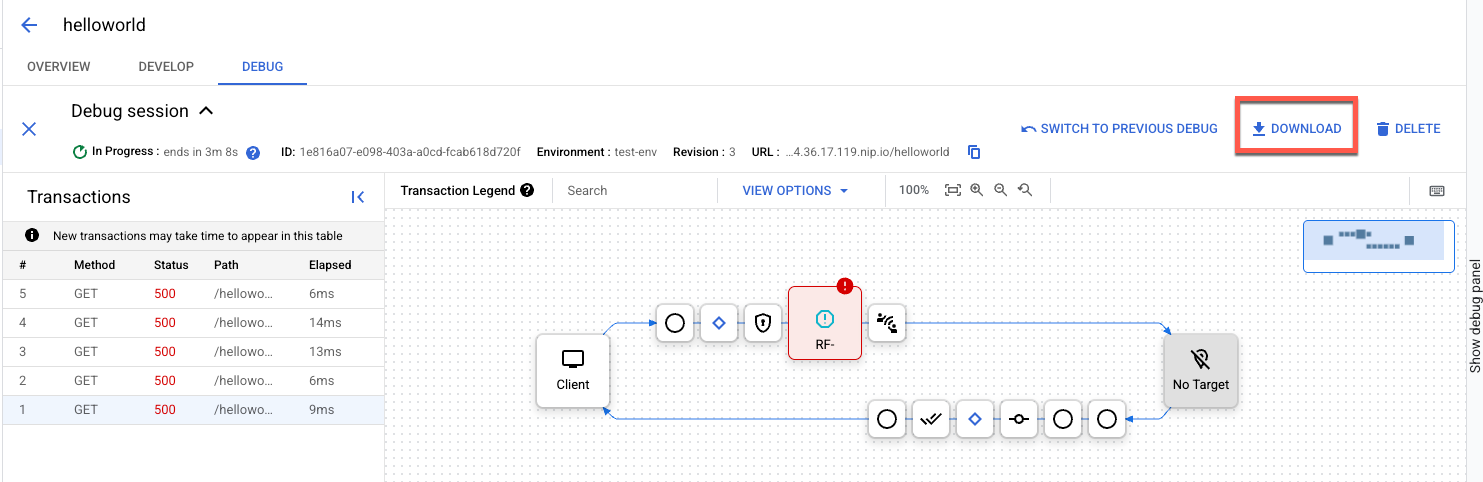

デバッグセッションが終了したら、それをダウンロードして、オフラインデバッグツールで分析できます。そうするには、左側のペインで [Download Session] をクリックします。

デバッグセッションをダウンロードする

デバッグセッションは、終了後 24 時間で削除されるため、それ以降にデバッグセッションを表示する場合は、事前にダウンロードする必要があります。

デバッグセッションをダウンロードすると、ダウンロードファイルの名前は debug-{session ID}.json の形式になります。この {session id} はデバッグセッションの ID です。このファイル名は、必要に応じて変更できます。

従来のプロキシエディタ

従来のプロキシエディタでデバッグセッションを作成するには:

Apigee UI にログインします。
メインビューから [API Proxies] を選択します。
デバッグする API プロキシを選択します。

[Overview] タブが表示されます。
ページの右上にある [Debug] タブをクリックします。

[Debug] ビューが表示されます。

[Start a debug session] パネルで次の操作を行います。

[Env] プルダウンリストから、デバッグする API プロキシの環境とリビジョン番号を選択します。

次の例は [Start a debug session] パネルを示しています。

[Start Debug Session] ペイン

（省略可）[フィルタ] プルダウンリストから、作成するデバッグセッションのすべてのトランザクションに適用するフィルタを選択します。デフォルトは None で、これにはトレースデータ内のすべてのトランザクションが含まれます。
フィルタの使用方法については、デバッグセッションでのフィルタの使用をご覧ください。組み込みフィルタの詳細については、定義済みフィルタの使用をご覧ください。

[Start Debug Session] をクリックします。

Apigee UI の [Debug details] パネルに、ID を含む現在のデバッグセッションの詳細が表示されます。

UI によりデバッグセッションが作成されましたが、リクエストを送信しないと、データが収集されません。

[Debug details] パネルでは、次の操作を行うことができます。

アイコン	機能	説明
	ダウンロード	アクティブセッションのデバッグデータをダウンロードします。このデータはオフラインで表示できます。
	戻る	前のパネルに戻ります。ここで別のデバッグセッションを開始できます。現在のデバッグセッションはタイムアウトになるか、トランザクション数に達するまで継続します。

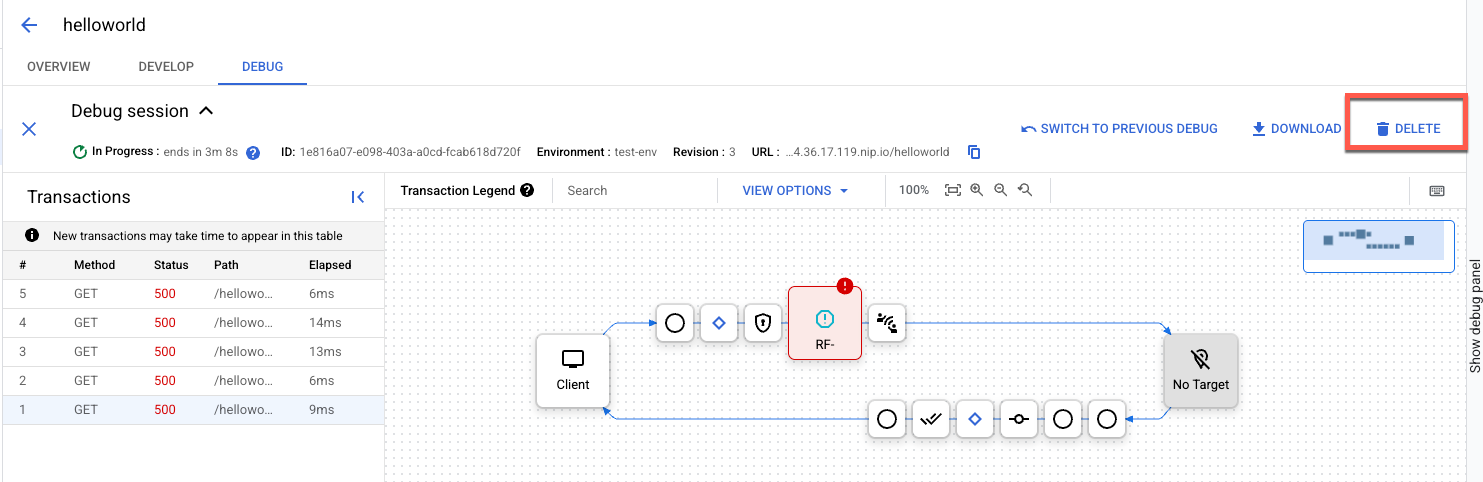

	削除	現在選択されているデバッグセッションのデータを削除します。セッションのデータは削除されますが、セッションは停止しません。

UI で開始したデバッグセッションのデフォルトのタイムアウトは 10 分です。これは API で開始したセッションとは異なります。

[Start Debug Session] をクリックすると直ちに時計が動き始めます。収集するデータ量を最大にするには、次のステップが終わるまで待機してから [Start Debug Session] をクリックします。

[Send Requests] パネルで、以下の操作を行います。
1. [URL] フィールドに、リクエストの送信先となるエンドポイントを入力します。必要に応じて、URL にクエリ文字列パラメータを追加します。GET 以外のリクエストは送信できません。
  エンドポイント URL の見つけ方
  1. [Admin] > [Environments] > [Groups] の順に移動します。
  2. この URL は、デバッグセッションを実行する環境のホスト名です。
2. [Send] をクリックします。
  指定された URL にリクエストが送信されます。[Send] をクリックするたびに、[Debug details] パネルでリクエストがログに記録されます。

  次の例は、成功した複数のリクエストを示しています（HTTP ステータスコード 200 が返されています）。

  [Copy] をクリックして、今後の参照またはクエリ用のトレース ID をコピーします。
  さらに UI では、[Send Requests] パネルの [Transaction Map] セクションと [Phase Details] セクションにトレースデータが表示されます。また、次の例のように [Proxy Endpoint]、[Request Headers]、[Request Content]、[Properties] の各セクションの値が自動的に入力されます。

  フェーズ、トランザクションマップ、[Send Requests] ビューのその他のセクションの詳細については、デバッグの読み取り方法をご覧ください。
デバッグセッションがアクティブになり、すべてのリクエストのデータが記録されます（除外されている場合を除く）。セッションは、タイムアウトに達するか、セッションで記録されたリクエスト数が上限を超えるまで、アクティブな状態が維持されます。
UI では、任意の数のデバッグセッションを作成できます。詳細については、別のデバッグセッションを開始するをご覧ください。

UI で別のデバッグセッションを開始する

アクティブなデバッグセッション中に、Apigee UI で別のセッションを開始できます。この操作を行うには、[Debug details] パネルで戻る矢印アイコン（）をクリックします。

戻るアイコンをクリックすると、[Start a debug session] パネルに戻ります。

UI に [Start a debug session] パネルが表示され、新しいデバッグセッションを開始できます。

デバッグセッションが終了するタイミング

アクティブなデバッグセッションを途中で停止することはできません。ただし、デバッグセッションデータを削除するで説明されているように、アクティブセッションのデータを削除できます。

デバッグセッションを作成すると、次の 2 つのプロパティによってセッションの終了タイミングが決まります。

timeout: セッション中にデータを収集する期間。デフォルトの長さは、セッションの開始方法（UI または API）によって異なります。最大値は 600 秒（または 10 分）です。
ヒント: Apigee UI で新しいデバッグセッションを作成する場合は、タイムアウトを構成できません。ただし、API を使用して新しいデバッグセッションを作成する場合は、タイムアウトを設定できます。
count: Message Processor ごとに 1 回のセッションで記録されるリクエストの最大数。ほとんどのクラスタで Message Processor の数は可変であるため、カウントの影響は予測できません。この設定のカスタマイズはおすすめしません。

タイムアウトまたはカウントに到達すると、その Message Processor のデバッグセッションが終了します。

デバッグセッションの状態を説明する際に、次の用語を使用しています。

アクティブセッションは、タイムアウトに達していないか、カウントを超えていないデバッグセッションです。アクティブセッションでは、フィルタで除外されていないリクエストのデータが記録されます。
完了セッション。タイムアウトに達したか、カウントを超過したデバッグセッションです。完了セッションでは新しいリクエストのデータは記録されません。セッションが終了してから 24 時間以内にデータが削除されます。

デバッグの読み取り方法

Debug ツールには、トランザクションマップとフェーズの詳細という主要な 2 つの部分があります。

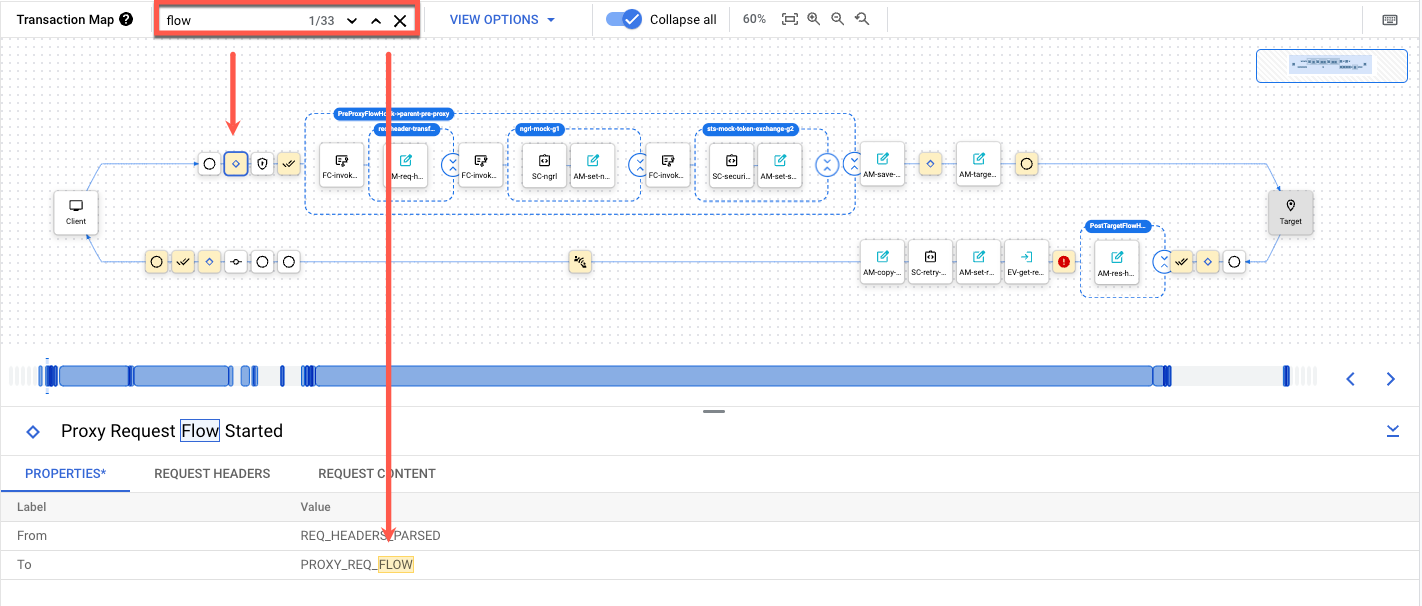

トランザクションマップでは、アイコンを使用して、API プロキシトランザクション中に発生した重要なステップ（ポリシー実行、条件ステップ、遷移など）にマークを付けます。アイコンにマウスカーソルを合わせると、概要情報が表示されます。リクエストフローのステップはトランザクションマップの一番上に表示され、下部にはレスポンスフローのステップが表示されます。
ツールのフェーズの詳細セクションには、設定済みの変数または読み取られた変数、リクエストヘッダーやレスポンスヘッダーなど、プロキシの内部処理に関する情報が一覧表示されます。アイコンをクリックすると、そのステップのフェーズの詳細が表示されます。

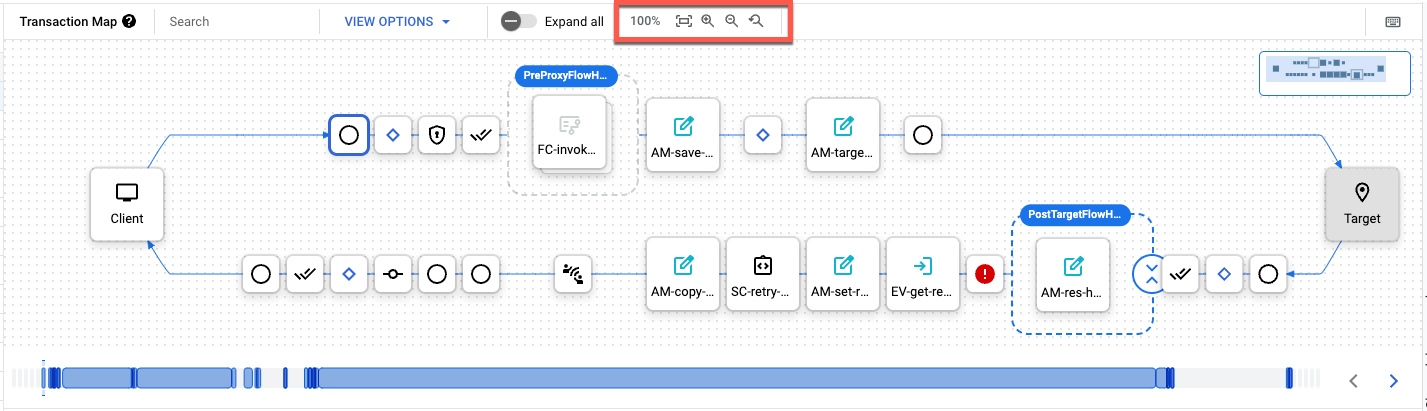

以下に、主なプロキシ処理セグメントにラベルを付けたサンプル Debug ツールマップを示します。

Debug ツールのトランザクションマップ

プロキシリクエストフローの開始から、ターゲットリクエストフローの開始、ターゲットレスポンスフローの開始、プロキシレスポンスフローの開始、プロキシポストクライアントフローの開始までを示すデバッグ図

トランザクションマップの凡例

次の表に、トランザクションマップに表示されるアイコンの意味を説明します。これらのアイコンは、プロキシフロー全体で重要な処理ステップに表示されます。

トランザクションマップアイコン

	API プロキシの ProxyEndpoint にリクエストを送信するクライアントアプリ。
	この円は、プロキシフローの遷移エンドポイントを示します。このアイコンは、リクエストがクライアントから到着するとき、リクエストがターゲットに送信されるとき、レスポンスがターゲットから戻ってくるとき、レスポンスがクライアントに戻されるときに表示されます。
	この縦長バーでは、API プロキシのフロー内のフローセグメントの開始が示されます。フローセグメントは、ProxyEndpoint リクエスト、TargetEndpoint リクエスト、TargetEndpoint レスポンス、ProxyEndpoint レスポンスです。セグメントには、PreFlow、条件付きフロー、PostFlow があります。詳細については、フローの構成をご覧ください。
	分析アクションがバックグラウンドで実行されていることを示します。
	true と評価された条件付きフロー。条件付きフローの概要については、フローの構成をご覧ください。一部の条件は Apigee で生成されるので注意してください。たとえば、次の式は、Apigee が ProxyEndpoint でエラーが発生したかどうかを確認するために使用されます。 `((error.state equals PROXY_REQ_FLOW) or (error.state equals PROXY_RESP_FLOW))`
	false と評価された条件付きフロー。条件付きフローの概要については、フローの構成をご覧ください。一部の条件は Apigee で生成されるので注意してください。たとえば、次の式は、Apigee が TargetEndpoint でエラーが発生したかどうかを確認するために使用されます。 `(((error.state equals TARGET_REQ_FLOW) or (error.state equals TARGET_RESP_FLOW)) or ((error.state equals REQ_SENT) or (error.state equals RESP_START)))`
	ポリシー。ポリシーのタイプごとに一意のアイコンがあります。これは、AssignMessage ポリシーのアイコンです。これらのアイコンにより、ポリシーが適切な順序で実行されているかどうかと、ポリシーの実行が成功したのかどうかを確認できます。ポリシーのアイコンをクリックすると、ポリシーの実行結果と、それが想定した結果と一致しているかどうかを確認できます。たとえば、メッセージが適切に変換されているかどうか、またはメッセージがキャッシュに保存されているかどうかを確認できます。適切に実行されたポリシーはチェックマークで識別できます。エラーの場合は、アイコンに赤色の感嘆符が付いています。ヒント: ツールチップまたはタイムラインを確認し、ポリシーの処理に予想以上に時間がかかっているかどうかを確認してください。
	API プロキシによって呼び出されるバックエンドターゲット。
	タイムラインには、処理の完了にかかった時間（ミリ秒）が示されます。経過時間セグメントを比較すると、最も実行時間が長く、API 呼び出しの速度を低下させているポリシーを分離できます。
	イプシロンは、ミリ秒より短い時間を表します。
	無効。ポリシーが無効になっているときに、ポリシーのアイコンに表示されます。ポリシーは公開 API で無効にすることができます。API プロキシ構成のリファレンスをご覧ください。
	エラー。ポリシーステップの条件が false と評価されたときに、ポリシーアイコンに表示されます（フロー変数と条件を参照）。また、RaiseFault ポリシーが実行されるたびに RaiseFault ポリシーアイコンに表示されます。
	スキップ。ステップ条件が false と評価されたために実行されなかったポリシーアイコンに表示されます。詳しくは、フローの変数と条件をご覧ください。

フェーズの詳細について

このツールの [Phase Details] では、各処理ステップでのプロキシの状態に関する情報が表示されます。以下に、[Phase Details] に表示される詳細の一部を示します。選択されているステップの詳細を確認するには、Debug ツールで任意のアイコンをクリックします。ステップ間を移動するには、[Next] または [Back] ボタンを使用します。

フェーズの詳細	説明
プロキシエンドポイント	実行するために選択された ProxyEndpoint フローを示します。API プロキシには、名前付きのプロキシエンドポイントが複数含まれていることがあります。
変数	ポリシーによって値が読み取られ、割り当てられたフロー変数の一覧を表示します。フロー変数の使用もご覧ください。注: 等号（=）は、変数に割り当てられた値を示します。不等号（≠）は、値が読み取り専用であるか、ポリシー実行中にエラーが発生したために変数に値が割り当てられなかったことを示します。空のフィールドは、変数値が読み取られたことを示します。
リクエストヘッダー	HTTP リクエストヘッダーの一覧を表示します。
リクエストコンテンツ	HTTP リクエスト本文を示します。
プロパティ	プロパティは API プロキシの内部状態を表しますデフォルトでは表示されません。
ターゲットエンドポイント	実行対象として選択された TargetEndpoint を示します。
レスポンスヘッダー	HTTP レスポンスヘッダーの一覧を表示します。
レスポンスコンテンツ	HTTP レスポンスの本文を示します。
PostClientFlow	リクエスト元のクライアントアプリにリクエストが返された後に実行される PostClientFlow の情報を表示します。PostClientFlow に追加できるのは MessageLogging ポリシーのみです。現在、PostClientFlow は主に、レスポンスメッセージの開始と終了のタイムスタンプの間隔を測定するために使用されています。

Apigee API

API を使用してデバッグセッションを作成するには、次のリソースに POST リクエストを発行します。

https://apigee.googleapis.com/v1/organizations/$ORG/environments/$ENV/apis/$API/revisions/$REV/debugsessions

必要に応じて、次の処理を行うこともできます。

timeout プロパティをクエリパラメータとして渡すか、リクエスト本文でデバッグセッションの長さ（秒）を設定します。両方で指定された場合は、リクエスト本文で指定された timeout 値が優先されます。
リクエスト本文に filter プロパティを渡してデバッグセッションのデータをフィルタリングします。

次の例は、API を使用してデバッグセッションを作成する方法を示しています。

curl "https://apigee.googleapis.com/v1/organizations/ORG/environments/ENV/apis/PROXY/revisions/REV/debugsessions" \
  -X POST \
  -H "Authorization: Bearer $TOKEN"

ここで、OAuth 2.0 アクセストークンの取得で説明されているように、$TOKEN は OAuth 2.0 アクセストークンに設定されます。この例で使用されている curl オプションの詳細については、curl の使用をご覧ください。使用される環境変数の説明については、Apigee API リクエストの環境変数の設定をご覧ください。

レスポンスの例を次に示します。

{
  "name":"56382416-c4ed-4242-6381-591bbf2788cf",
  "validity":300,
  "count":10,
  "tracesize":5120,
  "timeout":"600"
}

セッション継続時間または最大リクエスト数に達するまで、API プロキシに対する後続のリクエストが評価されます。また、デバッグセッションデータに格納されることもあります。

詳細については、デバッグセッション API を作成するをご覧ください。

API を使用したデバッグセッションの長さの設定

API を使用してデバッグセッションの長さを設定するには、デバッグセッション作成リクエストに次のものをペイロードとして含めます。

{
  "timeout":"debug_session_length_in_seconds"
}

次の例は、42 秒のデバッグセッションを作成します。

curl https://apigee.googleapis.com/v1/organizations/ORG/environments/ENV/apis/PROXY/revisions/REV/debugsessions"
  -X "POST" \
  -H "Authorization: Bearer $TOKEN" \
  -d ' {
    "timeout":"42"
  } '

セッションの timeout は、デバッグセッション作成リクエストでのみ設定できます。セッションの作成後にセッションの長さを変更することはできません。

timeout のデフォルト値は 300（5 分）です。最大値は 600 秒（10 分）です。

Debug ツールを使用してデバッグする

Debug を使用すると、API プロキシに関する多くの内部情報を確認できます。次に例を示します。

ポリシーが正しく実行されているか、失敗したかを一目で確認できます。
たとえば、Analytics ダッシュボードで、1 つの API のパフォーマンスが異常に低下していることに気づいたとします。この場合、Debug を使用して、ボトルネックが発生場所を特定できます。Debug では、各処理ステップの完了に要した時間がミリ秒単位で示されます。1 つのステップに時間がかかりすぎていることが判明した場合は、是正処置を取ることができます。
バックエンドに送信されているヘッダーや、ポリシーによって設定された変数などを確認できます。
ベースパスを検証することで、ポリシーによってメッセージが正しいサーバーにルーティングされていることを確認できます。

デバッグセッションでのデータのフィルタリング

デバッグセッションを作成するときに、セッションにフィルタを追加すると、必要なデータのみが Apigee から返されるようになります。フィルタは、Apigee がリクエストメッセージとレスポンスメッセージの評価で使用する条件文です。これにより、デバッグデータをデバッグセッションに含める必要があるかどうかが決まります。たとえば、HTTP レスポンスコードが 599 未満のリクエストを除外できます。また、リクエストの値とカスタム変数を比較することもできます。

次の点にご注意ください。

フィルタで除外され、デバッグセッションに含まれないリクエストは、デバッグセッションの最大トランザクション数にカウントされません。
Apigee では、クエリ文字列にフィルタを追加できません。
セッションの開始後にデバッグセッションにフィルタを追加することはできません。フィルタを追加するには、デバッグセッションを作成する必要があります。

フィルタの使用

次のセクションで説明するように、Apigee UI または API を使用してデバッグセッションを作成するときにフィルタを使用します。

Apigee UI

UI でデバッグセッションを作成するときに、[Filters] プルダウンリストから、[Start a debug session] パネルに適用する定義済みフィルタを選択できます。また、[Custom Filter] を選択し、フィルタ構文を使用して独自のフィルタを作成することもできます。

Apigee API

API を使用してフィルタを含むデバッグセッションを作成するには、デバッグセッション作成リクエストにペイロードとして次のものを含めます。

{
  "filter":"filter_body"
}

フィルタの作成の詳細については、フィルタ構文をご覧ください。

次の例では、ヘッダー A が 42、ヘッダー B が 43、または障害コードが ExpectedEOF であるトランザクションのみを含むデバッグセッションを作成しています。

curl -H "Authorization: Bearer $TOKEN" -X "POST"
  https://apigee.googleapis.com/v1/organizations/ORG/environments/ENV/apis/PROXY/revisions/REV/debugsessions
  -d ' {
    "filter":"(request.header.A == '42' && request.header.B == '43') || fault.code == 'jsonparser.ExpectedEOF'"
  } '

フィルタは、デバッグセッション作成リクエストでのみ定義できます。既存のデバッグセッションにフィルタを追加することはできません。また、アクティブなデバッグセッションからフィルタを削除することもできません。

フィルタ構文

フィルタは、Apigee の条件と同じ構文をサポートしています（詳細は条件リファレンスをご覧ください）。次のものが含まれます。

また、フィルタは、フロー変数のリファレンスに記載されているすべてのフロー変数とカスタム変数にアクセスできます。次の例は、フィルタで使用できるフロー変数の例を示しています。

# Response codes:
  response.status.code <= 599
  response.status.code >=301 && response.status.code <=420

# Requests/responses:
  request.verb == "GET"
  request.header.A == 'B' || request.queryparam.X == 'Y'

# Query parameters:
  request.queryparam.myparam == 'fish'
  (request.queryparam.param1 == 'X' || request.queryparam.param2 == 'Y') && request.queryparam.param3 == 'Z'

# Faults:
  fault.code != 'messaging.runtime.RouteFailed'
  fault.name == 'IPDeniedAccess'

カスタム変数の使用方法については、Apigee コミュニティの Apigee でカスタム属性を使用する方法をご覧ください。

事前定義の UI フィルタ

Apigee UI には一般的なフィルタが用意されています。これらのフィルタを使用すれば、独自のカスタムフィルタを作成する必要はありません。次の表に、事前定義フィルタの概要を示します。

フィルタ名	説明
`Response Time Greater Than`	レイテンシの問題を確認します。 `target.duration` は、ターゲットのレイテンシです。または、リクエストが送信され、ターゲットからレスポンスを受信するまでの時間（ミリ秒）を表します（`target.received.end.timestamp` と `target.sent.start.timestamp` の差で計算されます）。 `client.duration` は、クライアントのレイテンシです。または、リクエストが送信され、クライアントからレスポンスを受信するまでの時間（ミリ秒）を表します（`client.received.end.timestamp` と `client.sent.start.timestamp` の差で計算します）。次に例を示します。 target.duration > 420 && client.duration > 1000 詳細については、フロー変数のリファレンスで `client` と `target` をご覧ください。
`Response Code`	指定された値と HTTP レスポンスコードが一致するかどうかを確認します。例: response.status.code <= 599 ヒント: エラーが表示される場合は、`response.status.code` の代わりに `message.status.code` を使用してみてください。
`Header`	指定されたリクエストヘッダーが指定の値と一致するかどうかを確認します。例: request.header.cache-control.1 == "16544"
`Path`	リクエストと指定のパスが一致するかどうかを確認します。値にワイルドカードマッチングを使用できます。例: request.path == /myproxy/customer/4*
`Query Param`	指定されたリクエストクエリパラメータが指定の値と等しいかどうかを確認します。例: request.queryparam.lang == "language:en-us"
`Custom`	独自の式を挿入できます。フロー変数のリファレンスにある任意のオブジェクトと条件リファレンスの構文を使用できます。また、カスタム変数を使用することもできます。カスタムフィルタの作成の詳細については、フィルタ構文をご覧ください。

デバッグセッションを表示する

デバッグセッションデータは 24 時間保存されます。この値は構成できません。24 時間が経過するとデータは利用できなくなります。それまでは、デバッグセッションを表示できます。

次のセクションで説明するように、最近のデバッグセッションを表示するには Apigee UI または API を使用します。

新しいプロキシエディタ

新しいプロキシエディタを使用してデバッグセッションを表示するには:

Google Cloud コンソールの Apigee UI を使用している場合: [プロキシ開発] > [API プロキシ] を選択します。

従来の Apigee UI を使用している場合: [開発] > [API プロキシ] を選択して、[プロキシ] ペインでデバッグするプロキシの環境を選択します。
デバッグするプロキシを選択します。
[デバッグ] タブをクリックします。
[Recent debug sessions] に、使用可能なデバッグセッションのリストが表示されます。
表示するセッションのリンクをクリックします。

従来のプロキシエディタ

従来のプロキシエディタを使用してデバッグセッションを表示するには:

Apigee UI にログインします。
メインビューから [API Proxies] を選択します。
デバッグするプロキシを選択します。
[Deployments] ビューの右上にある [Debug] タブをクリックします。
[Recent debug sessions] パネルで次の操作を行います。
1. [Env] プルダウンリストから、デバッグセッションを表示する API プロキシの環境を選択します。
2. [Rev] プルダウンリストから、デバッグセッションを表示する API プロキシのリビジョン番号を選択します。
Apigee UI に、利用可能なデバッグセッションのリストが表示されます。
表示するセッションのリンクをクリックします。

デバッグセッションが読み込まれ、[Send Requests] パネルにデバッグデータが表示されます。

UI で表示オプションを選択する

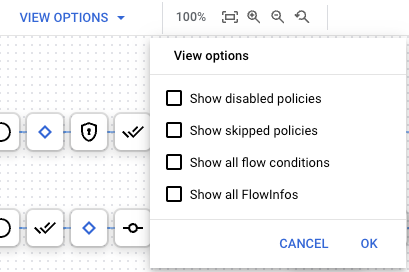

Apigee UI では、デバッグセッションの表示オプションを選択できます。

表示オプションのリスト

オプション	説明
Show Disabled Policies	無効化されたポリシーを表示します。ポリシーは公開 API で無効にすることができます。API プロキシ構成のリファレンスをご覧ください。
Show Skipped Phases	スキップされたフェーズを表示します。スキップされたフェーズは、ステップ条件が false と評価されてポリシーが実行されなかった場合に発生します。詳しくは、フロー変数の条件をご覧ください。
Show all FlowInfos	フローセグメント内の遷移を表示します。
Automatically Compare Selected Phase	選択したフェーズを前のフェーズと比較します。選択したフェーズのみを表示するには、このオプションをオフにします。
Show Variables	値が読み取られた変数または値が割り当てられた変数の表示 / 非表示を切り替えます。
Show Properties	プロパティは API プロキシの内部状態を表します（デフォルトでは非表示）。

Apigee API

API を利用すると、次のような処理が可能です。

すべてのデバッグセッションを表示する
デバッグセッションのすべてのトランザクションを表示する
デバッグセッションのトランザクションデータを表示する

API を使用してすべてのデバッグセッションを表示する

環境内で API プロキシリビジョンに定義されている最新のデバッグセッションをすべて表示するには、次のリソースに GET リクエストを発行します。

https://apigee.googleapis.com/v1/organizations/org/environments/env/apis/api/revisions/rev/debugsessions

必要に応じて、次のクエリパラメータのいずれかを指定して、返されるデータ量を制御できます。

pageSize - 一覧を取得するデバッグセッションの最大数。ページサイズはデフォルトの 25 に設定されています。
pageToken - 前の呼び出しから返されたページトークン。次のページを取得するときに使用できます。

次の例は、test 環境にある helloworld API プロキシのリビジョン 1 のデバッグセッションを表示する方法を示しています。

curl "https://apigee.googleapis.com/v1/organizations/myorg/environments/test/apis/helloworld/revisions/1/debugsessions" \
  -X GET \
  -H "Authorization: Bearer $TOKEN"

次のように、レスポンスには現在アクティブなデバッグセッションのリストを含む sessions オブジェクトが含まれています。

{
  "sessions": [
    {
      "id": "a423ac73-0902-4cfa-4242-87a353a84d87",
      "timestamp_ms": 1566330186000
    },
    {
      "id": "f1eccbbe-1fa6-2424-83e4-3d063b47728a",
      "timestamp_ms": 1566330286000
    }
  ]
}

トランザクションが 1 つ以上存在するデバッグセッションのみがレスポンスに含まれます。このリストには、トランザクションのないデバッグセッションは含まれていません。

詳細については、Debug Sessions API の一覧表示をご覧ください。

API を使用してデバッグセッションのすべてのトランザクションを表示する

デバッグセッションのトランザクションの一覧を表示するには、次のリソースに GET リクエストを発行します。

https://apigee.googleapis.com/v1/organizations/org/environments/env/apis/api/revisions/rev/debugsessions/debugsession/data

ここで、debugsession はデバッグセッションを表示したときに返されるデバッグセッションの ID です。

次の例は、test 環境にある helloworld API のリビジョン 1 のデバッグセッションのトランザクションを表示する方法を示しています。

curl "https://apigee.googleapis.com/v1/organizations/myorg/environments/test/apis/helloworld/revisions/1/debugsessions/a423ac73-0902-4cfa-4242-87a353a84d87/data" \
  -X GET \
  -H "Authorization: Bearer $TOKEN"

レスポンスには、次のように取引 ID の配列が含まれます。

[
  "myorg-test-ver-5qxdb-64",
  "myorg-test-ver-5qxdb-65",
  "myorg-test-ver-5qxdb-66",
  "myorg-test-ver-5qxdb-67",
  "myorg-test-ver-5qxdb-68",
  "myorg-test-ver-5qxdb-69",
  "myorg-test-ver-5qxdb-70",
  "myorg-test-ver-5qxdb-71",
  "myorg-test-ver-5qxdb-72"
]

詳細については、デバッグセッションデータ API の一覧表示をご覧ください。

API を使用してデバッグセッションのトランザクションデータを表示する

デバッグセッションのトランザクションデータを表示するには、次のリソースに GET リクエストを発行します:

https://apigee.googleapis.com/v1/organizations/{org}/environments/{env}/apis/{api}/revisions/{rev}/debugsessions/{debugsession}/data/{transactionId}

ここで、debugsession はデバッグセッションを表示するときに返されるデバッグセッションの ID、transactionId はデバッグセッションのトランザクションのリストを表示するときに返される取引 ID です。

デバッグセッションで保存されるトランザクションデータは JSON 形式になります。このデータは Offline Debug ツールで読み込むことができます。

次の例は、test 環境にある helloworld API のリビジョン 1 のデバッグセッションのトランザクションデータをダウンロードする方法を示します。

curl "https://apigee.googleapis.com/v1/organizations/myorg/environments/test/apis/helloworld/revisions/1/debugsessions/a423ac73-0902-4cfa-4242-87a353a84d87/data/myorg-test-ver-5qxdb-64" \
  -X GET \
  -H "Authorization: Bearer $TOKEN"

ダウンロードデータの構造で説明しているとおり、レスポンスには、指定したトランザクションのデータを含む JSON ペイロードが含まれます。

デバッグデータには、各フローのリクエストとレスポンスに関するすべての情報が独自の JSON 形式で含まれています。このデータを保存して、後で Offline Debug ツールで使用できます。

セッションが終了する前にリクエストが 1 つも追加されなかった場合、レスポンスは次のようになります。

[]

詳細については、デバッグセッションデータ API の取得をご覧ください。

デバッグセッションデータをダウンロードする

未加工のデバッグ結果が保存されているファイルをダウンロードして、オフラインで表示できます。ダウンロードされたファイルには、すべてのヘッダー、変数、ポリシーの内容を含むデバッグセッションの詳細が含まれています。

UI でデバッグセッションデータをダウンロードまたは表示できる期間は 24 時間です。この時間が経過すると、Apigee はセッションデータを削除します。

新しいプロキシエディタ

新しいプロキシエディタで現在のデバッグセッションをダウンロードするには、デバッグビューの左側のペインにある [Download Session] をクリックします。

デバッグセッションをダウンロードする

デバッグセッションは、終了後 24 時間で削除されるため、それ以降にデバッグセッションを表示する場合は、事前にダウンロードしておく必要があります。

従来のプロキシエディタ

従来のプロキシエディタを使用して現在のデバッグセッションのデータをダウンロードするには:

アクティブセッション: [Debug details] パネルのダウンロードアイコン（）をクリックします。
前のセッション: [Recent debug sessions] パネルでセッションの名前をクリックします。デバッグセッションの表示をご覧ください。その後、[Debug details] パネルにあるをクリックします。

Apigee API

Apigee API を使用して現在のデバッグセッションのすべてのトランザクションの ID を表示するには、次のコマンドを入力します。

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" \
     https://apigee.googleapis.com/v1/organizations/ORG/environments/ENV/apis/PROXY/revisions/REV/debugsessions/SESSION_ID/data

ここで SESSION_ID は、ダウンロードするデバッグセッションの ID です。

デバッグセッションのトランザクション ID を一覧表示するをご覧ください。

Apigee API を使用してトランザクションのデバッグデータを取得するには、次のコマンドを入力します。

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" \
https://apigee.googleapis.com/v1/organizations/ORG/environments/ENV/apis/PROXY/revisions/REV/debugsessions/SESSION_ID/data/TRANSACTION_ID

ダウンロードデータの構造

ダウンロードされるデバッグセッションデータの構造は Apigee UI と Apigee API で異なります。

Apigee UI

Apigee UI を使用してデータをダウンロードする場合、データ構造は次のとおりです。

セッション全体のすべてのトランザクションが含まれます。
トランザクションが Messages 配列に格納されます。
セッションに関するメタデータが含まれます（DebugSession オブジェクトとして）。

Apigee API

Apigee API では、セッション全体のデータを一度に表示することはできません。デバッグセッションの表示で説明されているように、API では個々のトランザクションデータのみを表示できます。

次に例を示します。

{
  "completed": true,
  "point": [
    ...
  ...
}

ダウンロードデータの例

次の例では、ダウンロードされたデータの DebugSession メタデータオブジェクトがハイライト表示されています。このオブジェクトの後に、セッション内のトランザクションを含む Messages 配列が続きます。

{
  "DebugSession": {
    "Retrieved": "2019-06-08T13:08:13.395Z",
    "Organization": "myorg",
    "Environment": "prod",
    "API": "myproxy",
    "Revision": "1",
    "SessionId": "a2a271aa-4242-4ac6-97cb-aec8dcb115a9"
  },
  "Messages": [
    {
      "completed": true,
      "point": [
        {
          "id": "Paused"
        },
        {
          "id": "Resumed"
        },
        {
          "id": "StateChange",
          "results": [
            {
              "ActionResult": "DebugInfo",
              "properties": {
                "property": [
                  {
                    "name": "To",
                    "value": "REQ_HEADERS_PARSED"
                  },
                  {
                    "name": "From",
                    "value": "REQ_START"
                  }
                ]
              },
              "timestamp": "8-6-19 13:08:37:718"
            },
            {
              "ActionResult": "RequestMessage",
              "headers": [
                {
                  "name": "accept",
                  "value": "*/*"
                },
                {
                  "name": "accept-encoding",
                  "value": "gzip,gzip,deflate,br"
                },
                {
                  "name": "content-length",
                  "value": "0"
                },
                {
                  "name": "host",
                  "value": "myorg.example.domain.net"
                },
                {
                  "name": "user-agent",
                  "value": "Google-Apigee"
                },
                {
                  "name": "x-b3-sampled",
                  "value": "0"
                },
                {
                  "name": "x-b3-spanid",
                  "value": "d4ee579206759662"
                },
                {
                  "name": "x-b3-traceid",
                  "value": "adc1e171777c237dd4ee579206759662"
                },
                {
                  "name": "x-forwarded-for",
                  "value": "66.102.8.98"
                },
                {
                  "name": "x-forwarded-proto",
                  "value": "https"
                },
                {
                  "name": "x-request-id",
                  "value": "54e05cba-4242-4490-4242-60c45c156f90"
                }
              ],
              "uRI": "/myproxy",
              "verb": "GET"
            }
          ]
        },
        {
          "id": "FlowInfo",
          "results": [
            {
              "ActionResult": "DebugInfo",
              "properties": {
                "property": [
                  {
                    "name": "environment.name",
                    "value": "prod"
                  },
                  {
                    "name": "environment.qualifiedname",
                    "value": "myorg__prod"
                  },
                  {
                    "name": "environment.orgname",
                    "value": "myorg"
                  }
                ]
              },
              "timestamp": "8-6-19 13:08:37:718"
            }
          ]
        },
        {
          "id": "FlowInfo",
          "results": [
            {
              "ActionResult": "DebugInfo",
              "properties": {
                "property": [
                  {
                    "name": "organization.name",
                    "value": "myorg"
                  }
                ]
              },
              "timestamp": "8-6-19 13:08:37:718"
            }
          ]
        },
        {
          "id": "FlowInfo",
          "results": [
            {
              "ActionResult": "DebugInfo",
              "properties": {
                "property": [
                  {
                    "name": "apiproxy.qualifiedname",
                    "value": "myproxy__1"
                  },
                  {
                    "name": "apiproxy.basepath",
                    "value": "/"
                  },
                  {
                    "name": "apiproxy.revision",
                    "value": "1"
                  },
                  {
                    "name": "apiproxy.name",
                    "value": "myproxy"
                  }
                ]
              },
              "timestamp": "8-6-19 13:08:37:718"
            }
          ]
        },
        ...
      ...
    }
  ]
}

デバッグセッションにリクエストが含まれていない場合は、次のように Message 配列が空になります。

{
  "DebugSession": {
    "Retrieved": "2019-06-08T13:08:13.395Z",
    "Organization": "myorg",
    "Environment": "prod",
    "API": "myproxy",
    "Revision": "1",
    "SessionId": "a2a271aa-4242-4ac6-97cb-aec8dcb115a9"
  },
  "Messages": []
}

デバッグセッションのデータを削除する

以下のセクションで説明するように、デバッグセッションデータを削除するには Apigee UI または API を使用します。

新しいプロキシエディタ

新しいプロキシエディタでデバッグセッションを削除するには:

削除するセッションの行を選択します。
行の最後にあるその他メニューをクリックし、[削除] を選択します。

従来のプロキシエディタ

デバッグセッションの [Debug details] パネルでをクリックします。

Apigee API

API を使用してすべてのデバッグセッションデータを削除するには、次のリソースに DELETE リクエストを発行します:

https://apigee.googleapis.com/v1/organizations/org/environments/env/apis/api/revisions/rev/debugsessions/debugsession/data

ここで、debugsession はデバッグセッションを表示したときに返されるデバッグセッションの ID です。

次の例は、test 環境の helloworld API のリビジョン 1 のデバッグセッションデータを削除する方法を示しています。

curl "https://apigee.googleapis.com/v1/organizations/myorg/environments/test/apis/helloworld/revisions/1/debugsessions/a423ac73-0902-4cfa-4242-87a353a84d87/data" \
  -X DELETE \
  -H "Authorization: Bearer $TOKEN"

成功すると、レスポンスの本文は空になります。

デバッグセッションデータは 24 時間保持されます。その時間までに削除しなかった場合、Apigee によって削除されます。

デバッグの使用

デバッグ セッションの作成

新しいプロキシ エディタ

トランザクションのガントチャートの表示

デバッグ セッションを共有する

デバッグ セッションをダウンロードする

従来のプロキシ エディタ

エンドポイント URL の見つけ方

UI で別のデバッグ セッションを開始する

デバッグ セッションが終了するタイミング

デバッグの読み取り方法

トランザクション マップの凡例

フェーズの詳細について

Apigee API

API を使用したデバッグ セッションの長さの設定

Debug ツールを使用してデバッグする

デバッグ セッションでのデータのフィルタリング

フィルタの使用

Apigee UI

Apigee API

フィルタ構文

事前定義の UI フィルタ

デバッグ セッションを表示する

新しいプロキシ エディタ

従来のプロキシ エディタ

UI で表示オプションを選択する

Apigee API

API を使用してすべてのデバッグ セッションを表示する

API を使用してデバッグ セッションのすべてのトランザクションを表示する

API を使用してデバッグ セッションのトランザクション データを表示する

デバッグ セッション データをダウンロードする

新しいプロキシ エディタ

従来のプロキシ エディタ

Apigee API

ダウンロード データの構造

Apigee UI

Apigee API

ダウンロード データの例

デバッグ セッションのデータを削除する

新しいプロキシ エディタ

従来のプロキシ エディタ

Apigee API

デバッグセッションの作成

新しいプロキシエディタ

デバッグセッションを共有する

デバッグセッションをダウンロードする

従来のプロキシエディタ

UI で別のデバッグセッションを開始する

デバッグセッションが終了するタイミング

トランザクションマップの凡例

API を使用したデバッグセッションの長さの設定

デバッグセッションでのデータのフィルタリング

デバッグセッションを表示する

新しいプロキシエディタ

従来のプロキシエディタ

API を使用してすべてのデバッグセッションを表示する

API を使用してデバッグセッションのすべてのトランザクションを表示する

API を使用してデバッグセッションのトランザクションデータを表示する

デバッグセッションデータをダウンロードする

新しいプロキシエディタ

従来のプロキシエディタ

ダウンロードデータの構造

ダウンロードデータの例

デバッグセッションのデータを削除する

新しいプロキシエディタ

従来のプロキシエディタ
