使用圖表設定編輯器建立樹狀圖

注意： 自 Looker 24.10 起，圖表設定編輯器支援建立樹狀圖。

樹狀圖會以一組矩形顯示類別和階層資料，每個矩形的大小取決於數值指標。

使用圖表設定編輯器，從 Looker 的直條圖開始，即可建立樹狀圖。如要獲得最佳結果，請使用透視維度、非透視維度和指標建立樹狀圖。

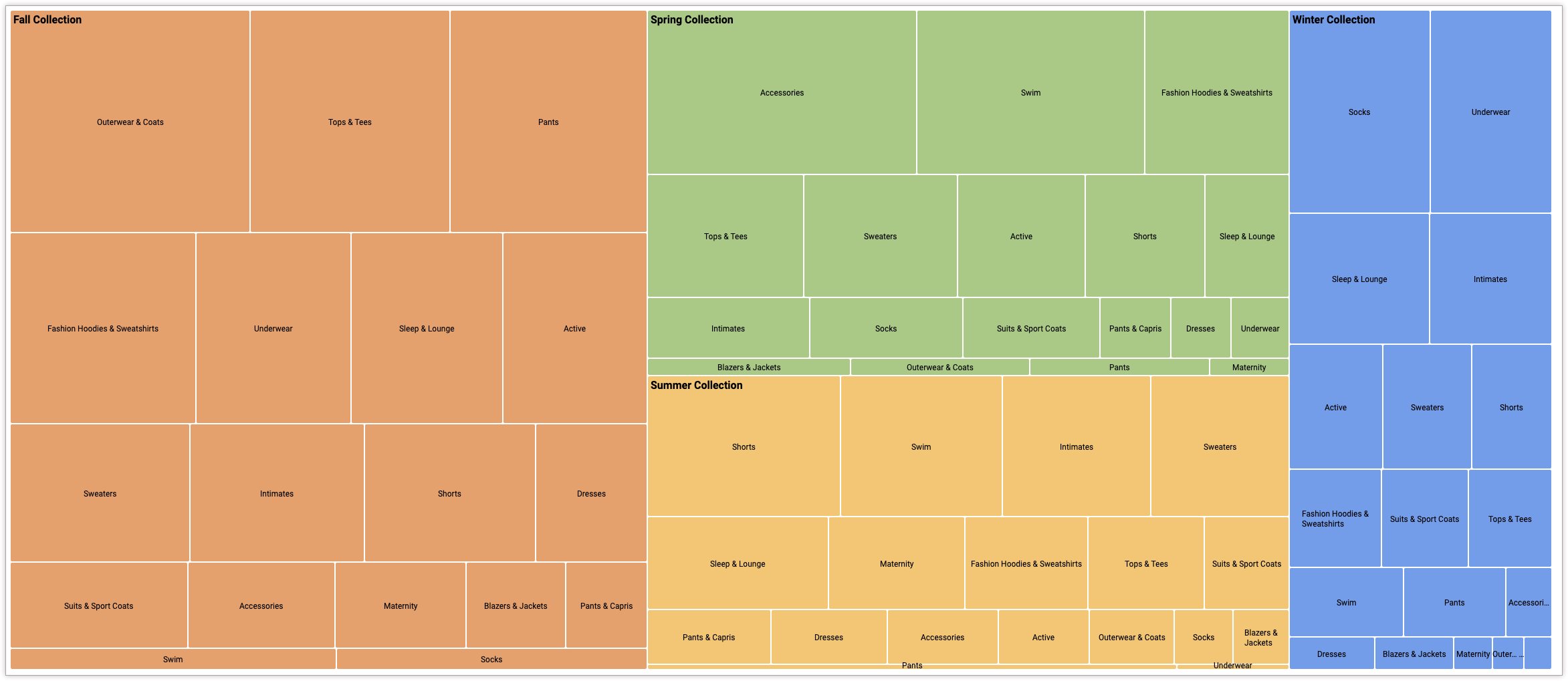

舉例來說，您可以建立樹狀圖，顯示多個不同「類別」值的「訂單項目數量」，並以「季節性系列」為樞紐。每個季節都以彩色矩形表示，矩形內含有代表類別的小矩形。每個矩形的大小對應於訂單項目數量。

必要條件

如要存取圖表設定編輯器，您必須具備 can_override_vis_config 權限。

編寫 JSON 片段

如要建立樹狀圖，請從下列 JSON 片段開始：

{
  chart: {
    type: 'treemap',
  }
}

建立樹狀圖

如要建立樹狀圖，請按照下列步驟操作：

1. 在「探索」中查看直條圖，或在「Look」或資訊主頁中編輯直條圖。

   以這個範例來說，建議您從包含兩個維度和一個指標的直條圖開始。應透視一個維度。樞紐分析值會定義用於算繪樹狀圖的頂層類別。起始圖表可能類似以下範例：



2. 開啟資料視覺化中的「編輯」選單。

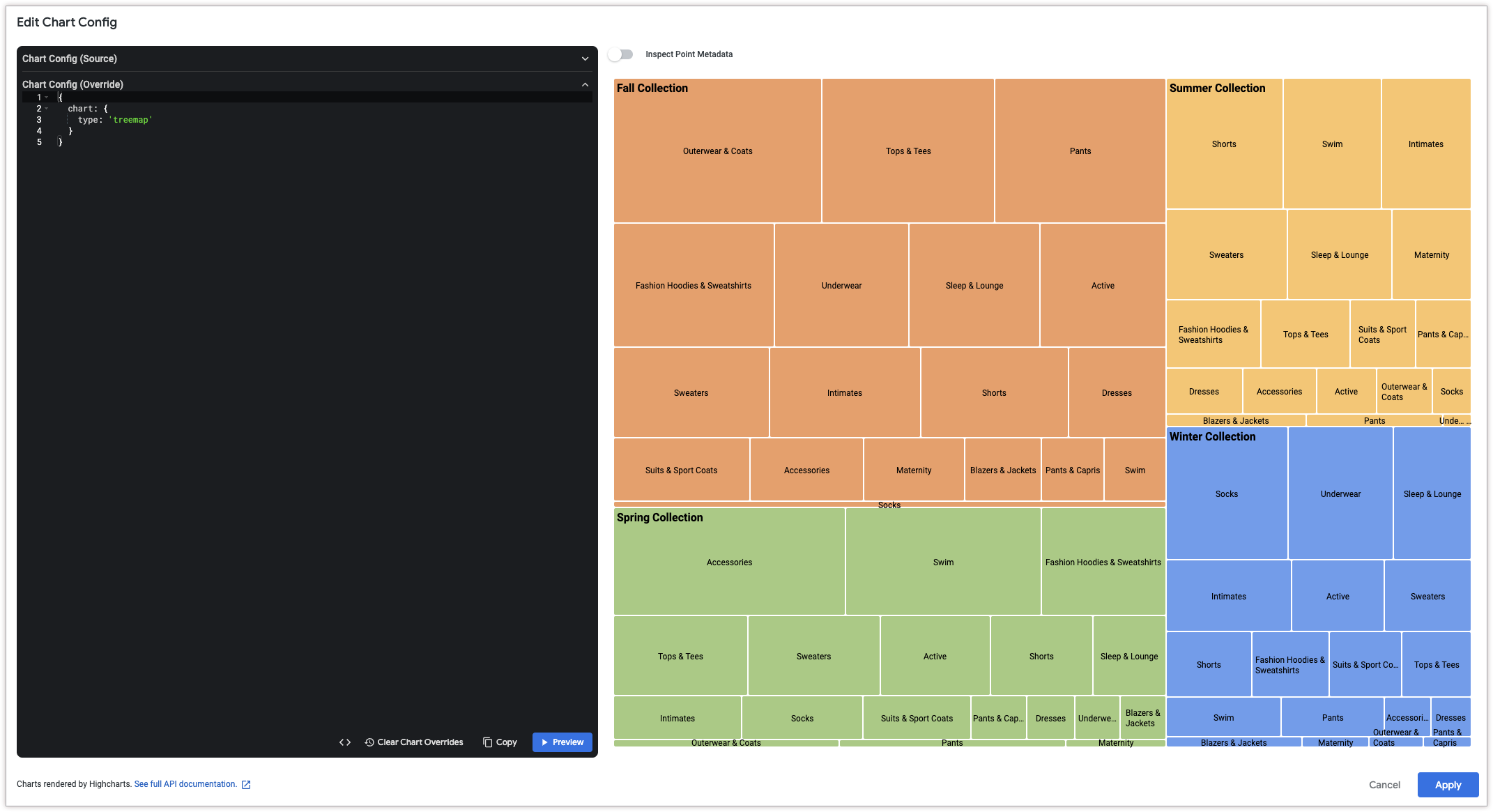

3. 在「Plot」分頁中，按一下「Edit Chart Config」按鈕。Looker 會顯示「編輯圖表設定」對話方塊。

4. 選取「圖表設定 (覆寫)」部分，然後輸入本頁「編寫 JSON 片段」部分中的 HighCharts JSON。

5. 如要讓 Looker 正確格式化 JSON，請按一下「<> (格式化程式碼)」。

6. 如要測試變更，請按一下「預覽」。

7. 如要套用變更，請按一下「套用」。系統會使用自訂 JSON 值顯示視覺化內容。

自訂完圖表後，即可儲存。
