使用图表配置编辑器创建流图表

注意： 从 Looker 24.8 开始，图表配置编辑器支持创建流线图。

流线图是一种堆叠面积图，可用于显示不同类别或不同时间段的复合量。

借助图表配置编辑器，您可以从 Looker 中的面积图开始创建流线图。流线图需要两个维度和一个测量。

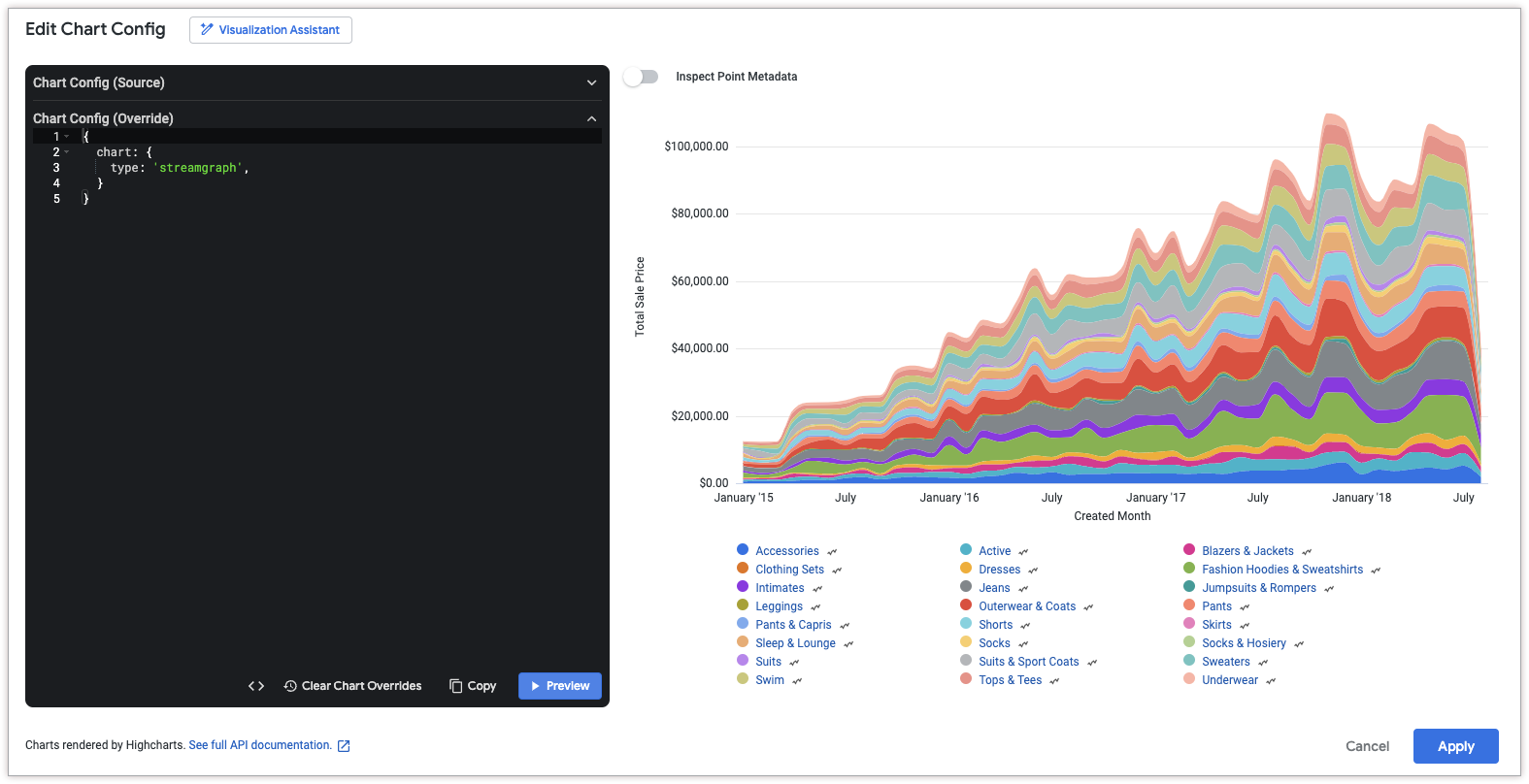

例如，以下流线图显示了不同类别值的总销售价格，并按订单创建月份绘制。各个类别堆叠在一起，以显示每个类别在总值中所占的比重，以及总值随时间的变化情况。

前提条件

如需访问图表配置编辑器，您必须拥有 can_override_vis_config 权限。

编写 JSON 代码段

如需创建流线图，请从以下 JSON 代码段开始：

{
  chart: {
    type: 'streamgraph',
  }
}

创建流线图

如需创建流线图，请按以下步骤操作：

1. 在探索中查看面积图，或在 Look 或信息中心中修改面积图。

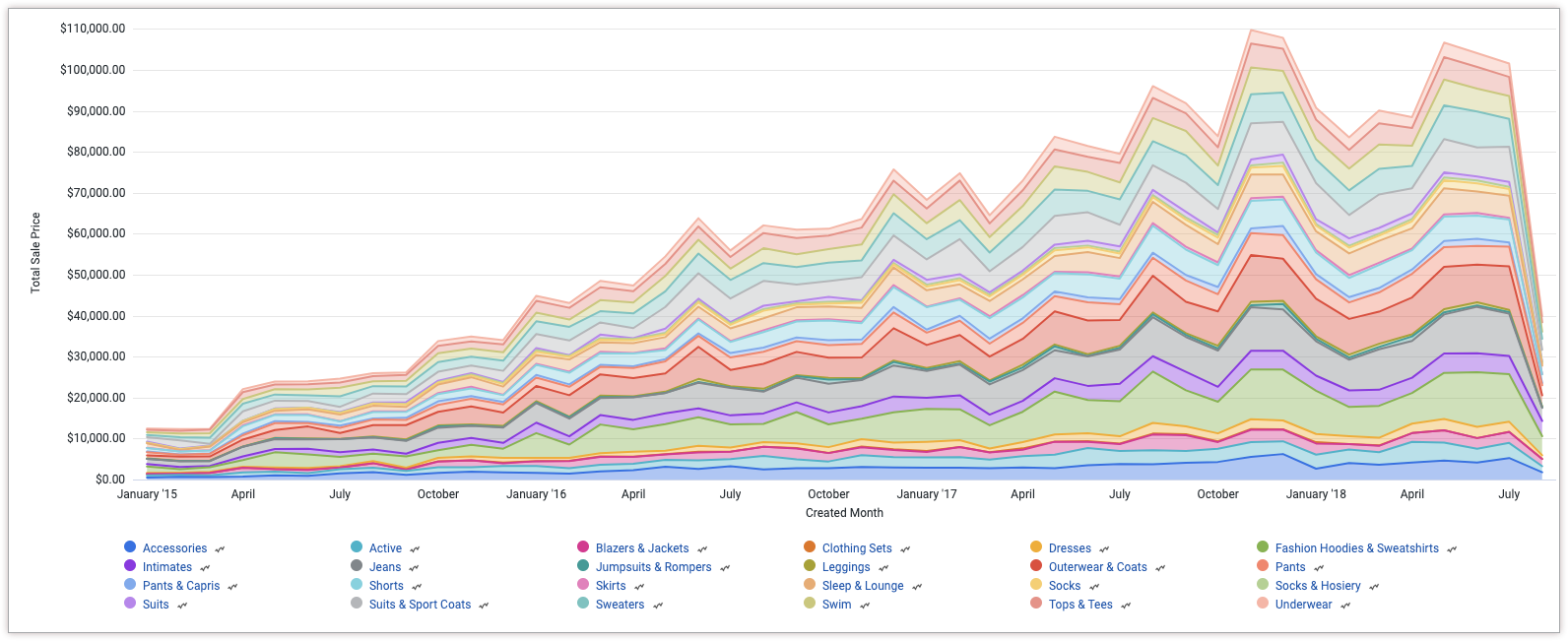

   在本例中，我们建议从包含两个维度和一个指标的面积图开始。应透视一个维度。初始图表可能类似于以下示例：



2. 在可视化中打开修改菜单。

3. 在图表标签页中，点击修改图表配置按钮。Looker 会显示修改图表配置对话框。

4. 选择 Chart Config (Override) 部分，然后输入此页面编写 JSON 代码段 部分中的 HighCharts JSON。

5. 如需让 Looker 正确设置 JSON 的格式，请点击 <>（格式化代码）。

6. 如需测试所做更改，请点击预览。

7. 如需应用更改，请点击应用。系统将使用自定义 JSON 值显示可视化图表。

自定义可视化图表后，您可以将其保存。
