Os gráficos do Google Maps permitem visualizar dados geográficos em mapas responsivos e interativos, além de proporcionar um controle significativo sobre como os pontos do mapa são representados. Os gráficos do Google Maps têm uma funcionalidade semelhante ao tipo de visualização Gráfico de mapa.
Visualizar um gráfico do Google Maps
Quando os usuários visualizam um gráfico do Google Maps, vários ícones aparecem nele para permitir que interajam com a visualização.
- Ícones de aumentar e diminuir zoom: clique no ícone + para aumentar o zoom e no ícone - para diminuir o zoom na visualização de mapa.
- Alternar visualização em tela cheia: clique no ícone Alternar visualização em tela cheia para abrir o mapa em tela cheia. Pressione a tecla
escno teclado ou clique no ícone novamente para retornar à visualização padrão. - Arrastar o Pegman para o mapa para abrir o Street View: arraste o ícone do Pegman para qualquer local do gráfico para alternar o mapa para o Street View daquele local. Clique na seta para voltar no canto superior esquerdo do Street View para retornar ao gráfico.
- Escala de distância: na parte inferior do gráfico, há uma reduzir escalonamento horizontal metros ou quilômetros para a visualização atual do mapa.
- Atalhos do teclado: clique em Atalhos do teclado na parte inferior do gráfico para ver uma janela com os atalhos disponíveis para interação com o gráfico.
- Escala de cores do valor: se as medidas forem traçadas no gráfico, uma escala de cores vai aparecer no canto inferior esquerdo para indicar o intervalo de cores entre os valores mínimo e máximo. As configurações no menu Valor podem afetar a aparência da escala de cores do valor.
- Abrir esta área no Google Maps: clique no logotipo do Google no canto inferior esquerdo do gráfico para abrir o mapa no Google Maps. O Google Maps é aberto em uma nova guia do navegador.
Como criar um gráfico do Google Maps
Para criar um gráfico do Google Maps, sua consulta deve incluir pelo menos um dos seguintes campos:
- Uma dimensão com base em dados de latitude e longitude. Isso é definido por um desenvolvedor do LookML como uma dimensão de
type: location. - Uma dimensão com uma camada do mapa atribuída a ela. Os desenvolvedores do LookML podem adicionar uma camada de mapa integrada ou personalizada a uma dimensão usando o parâmetro
map_layer_name. - Uma dimensão de CEP, que tem automaticamente uma camada de mapa de CEP dos EUA atribuída a ela. Isso é definido por um desenvolvedor do LookML como uma dimensão de
type: zipcode. As regiões dos CEPs são baseadas nas áreas de tabulação de CEP dos EUA (ZCTAs). Pode não haver uma correspondência um para um entre os códigos postais e as ZCTAs usadas para visualizações de mapa. É possível que nem todos os pontos sejam visualizados no mapa.
Limite a precisão das coordenadas de dados de latitude e longitude a, no máximo, cinco a seis casas decimais. Se as coordenadas excederem sete casas decimais, o mapa não exibirá nenhum ponto de dados.
Para criar um gráfico do Google Maps, selecione o tipo de visualização Google Maps na barra Visualização. Também é possível editar a visualização de mapa no menu de visualização. Clique em Editar no canto superior direito da barra Visualização.
As opções descritas nesta página estão disponíveis nas diferentes guias do menu Editar. As opções podem ficar esmaecidas ou ocultas se entrarem em conflito com outras configurações escolhidas por você.
Opções do menu de plotagem
A guia Plote permite selecionar como os dados de local são representados. Cada opção tem opções de formatação ligeiramente diferentes, conforme apropriado para o tipo de gráfico. As opções de Plot também serão diferentes se uma camada do mapa for definida no LookML para sua dimensão.
Nas visualizações que contêm uma dimensão de CEP (que tem automaticamente uma camada de mapa de CEP dos EUA atribuída a ela) ou outras dimensões que têm uma camada de mapa definida, as seguintes opções de Plote são mostradas:
Quando as visualizações não contêm dimensões de CEP ou dimensões com uma camada de mapa definida, as seguintes opções de Plote são aceitas:
- Pontos
- Mapa de calor automático
- Mapa de calor de densidade
- Conectar com linhas
- Conecte-se com áreas
- Linhas de grade em regiões vazias
- Opacidade do mapa de calor
Cada uma das opções do menu Plot é descrita nesta seção.

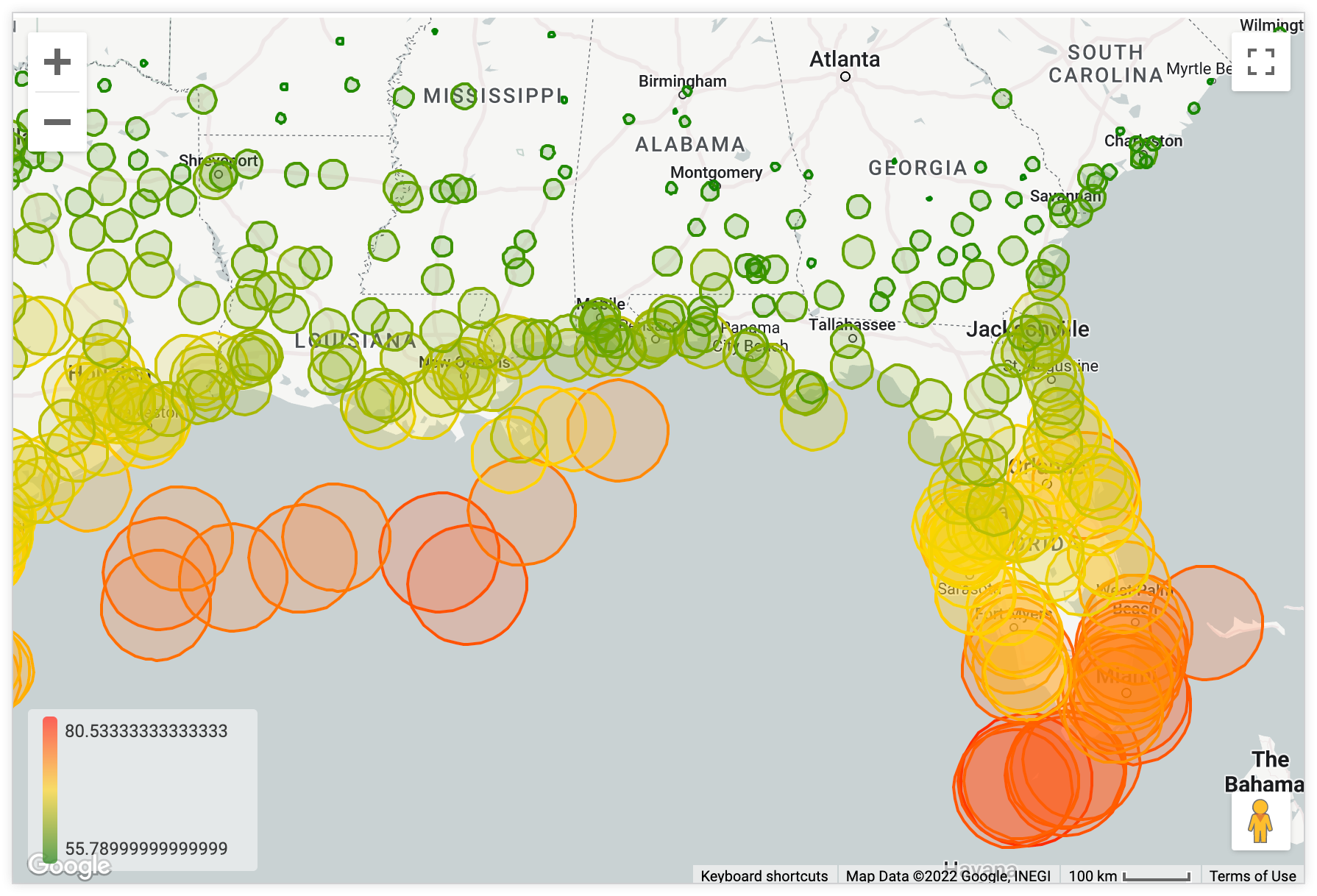

Pontos
Você pode representar cada linha em uma tabela de dados subjacente como um ponto distinto no mapa.
Para que esse tipo de gráfico funcione corretamente, você deve selecionar pelo menos uma dimensão de type: location. Também é possível adicionar uma medida.
Uma dimensão de localização por si só colocará pontos de tamanho e cor uniformes. Adicionar uma medida à tabela de dados permite que os pontos sejam dimensionados por cor ou tamanho na guia do menu Pontos.

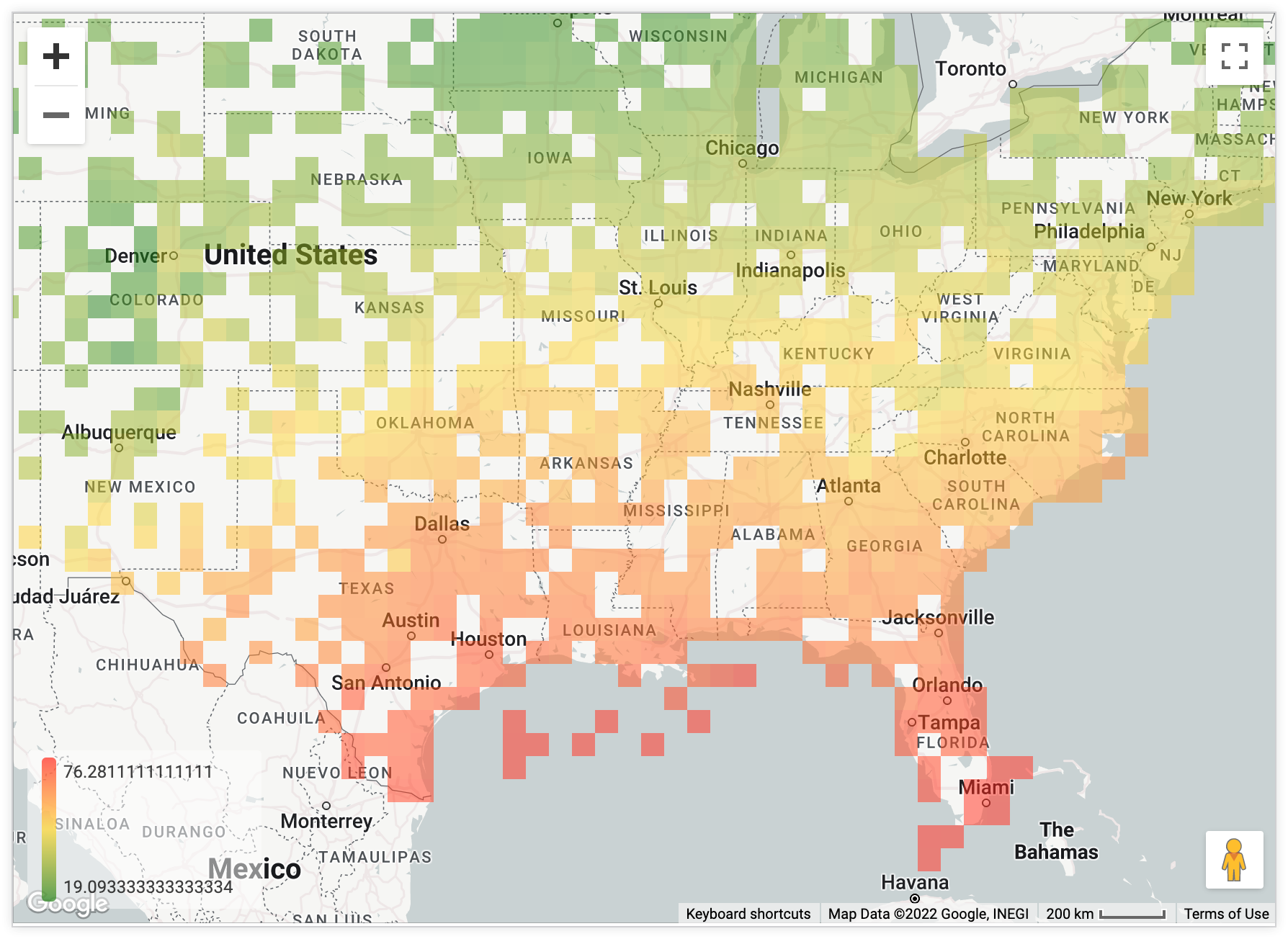

Mapa de calor automático
Um mapa de calor automático exibe os dados como uma grade de mapa de calor, que é ajustada em granularidade quando os usuários aumentam ou diminuem o zoom no mapa.
Para que esse tipo de gráfico funcione corretamente, você precisa selecionar uma dimensão de type: location e uma medida.
Para mostrar os dados de uma consulta como uma grade de mapa de calor, o Looker divide o mapa visível em quadrados iguais e calcula quais valores dos dados se encaixam em cada quadrado. Os quadrados são coloridos de acordo com a medida que você escolher. Se você aumentar ou diminuir o zoom do mapa, o Looker precisará recalcular a grade para que a granularidade seja adequada ao nível de zoom.
A opção Mapa de calor automático consulta novamente os dados para criar a grade do mapa de calor. Uma dimensão de local normalmente é mostrada como pontos distintos com uma coordenada de latitude/longitude. No entanto, quando você usa um mapa de calor automático, a dimensão muda para as caixas delimitadoras ("região do mapa de calor de ... para ..") de cada quadrado na grade.

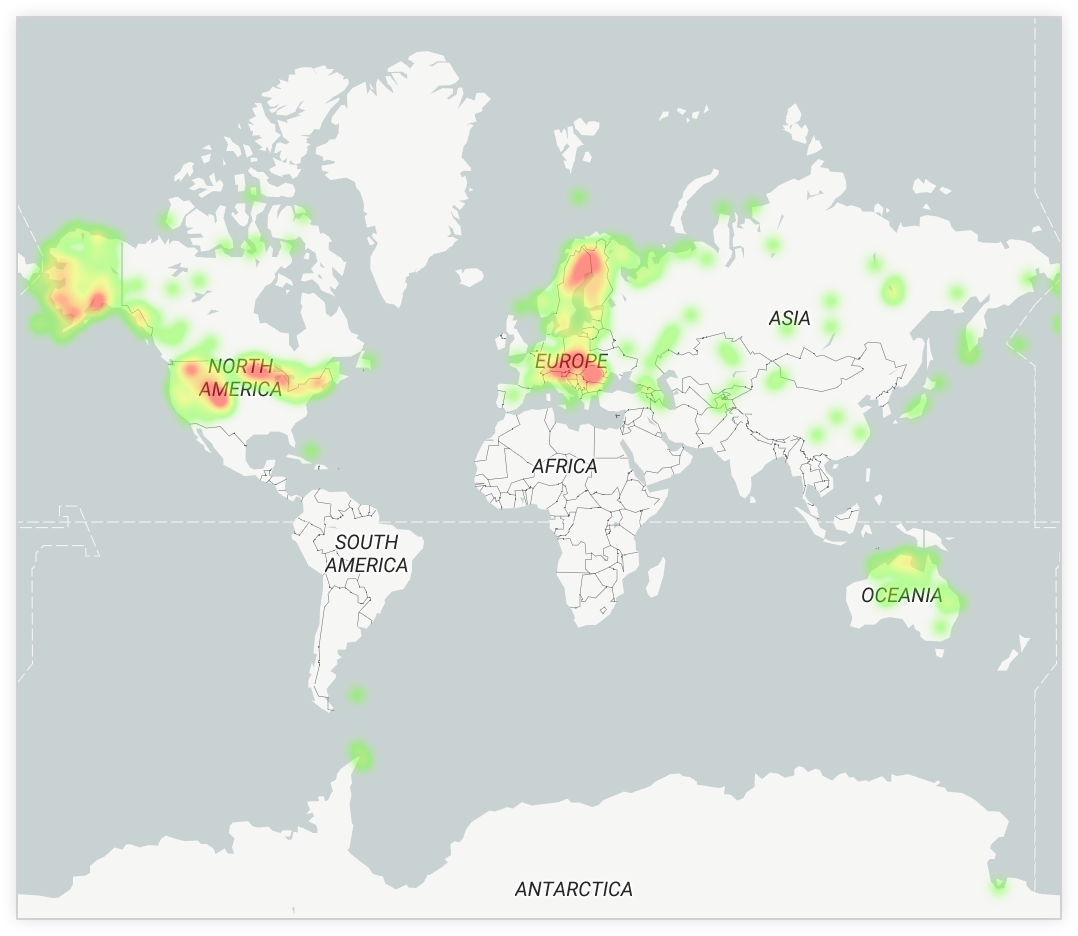

Mapa de calor de densidade
Para que esse tipo de gráfico funcione corretamente, você deve selecionar pelo menos uma dimensão de type: location. Também é possível adicionar uma medida.
Um mapa de calor de densidade é útil para exibir grandes quantidades de dados de local com muitos pontos agrupados densamente juntos. O mapa de calor de densidade mostra os dados usando intensidade de cor e uma escala de cores para transmitir a concentração de pontos de dados em cada área.
Conectar com linhas
Para que esse tipo de gráfico funcione corretamente, você precisa de duas dimensões de type: location. Também é possível adicionar uma medida.
A opção Connect with Lines usa dois campos de type: location da sua consulta e os conecta a uma linha na visualização. Adicionar uma medida à consulta permite adicionar uma escala de cores às linhas.

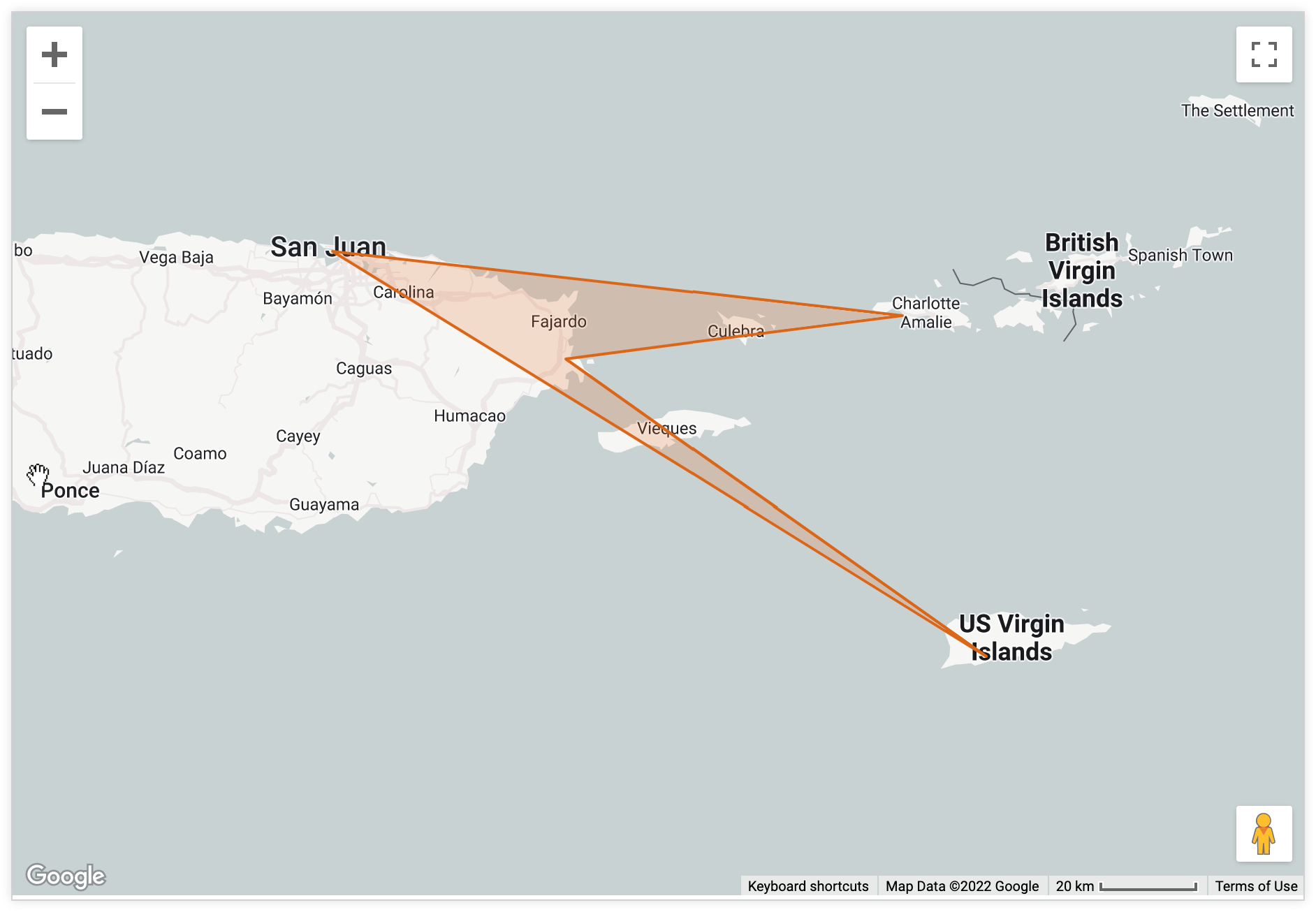

Conecte-se com áreas
Para que esse tipo de gráfico funcione corretamente, você precisa de uma dimensão de type: location. Também é possível adicionar uma medida.
A visualização de mapa Conectar com áreas usa um campo de type: location e conecta todos os pontos na ordem em que você os classificou com linhas, formando os limites de uma área no mapa. Adicionar uma medida à consulta permite formatar o tamanho e a cor dos pontos de local individuais que limitam a área na guia do menu Valor.
Linhas de grade do mapa de calor
Essa opção fica disponível quando Mapa de calor automático é selecionado no menu Gráfico ou quando uma camada do mapa é usada no gráfico. A ativação desta opção adiciona uma borda em torno de cada uma das linhas de grade usadas para o mapa de calor automático.
Opacidade do mapa de calor
Essa opção fica disponível quando Mapa de calor automático está selecionado ou quando uma camada do mapa é usada no gráfico. Essa opção permite especificar a opacidade das cores usadas no mapa de calor. Insira um decimal de um dígito entre 0 e 1, em que 0 significa que não há cor e 1 significa totalmente opaco.

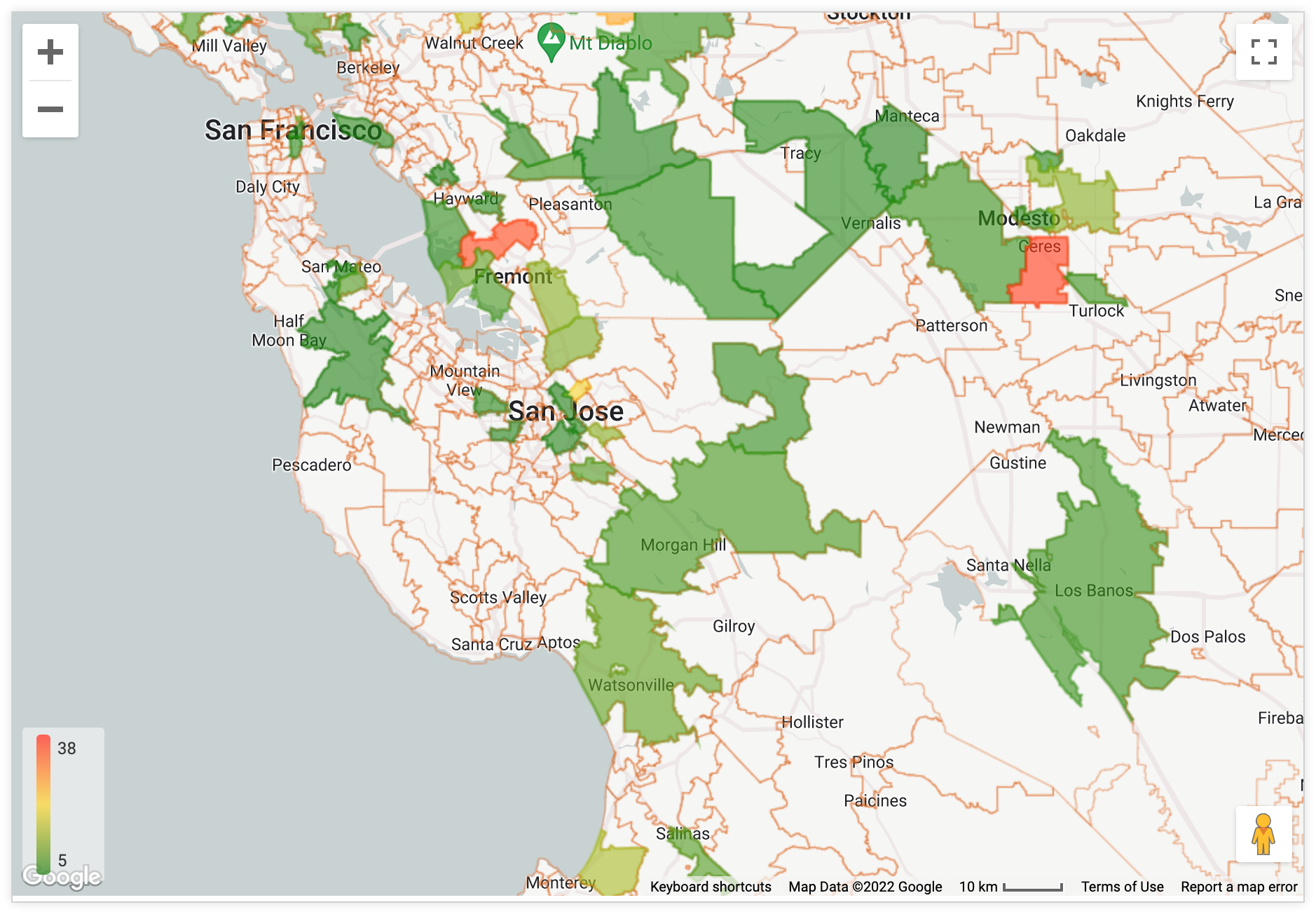

Linhas de grade em regiões vazias
Se a opção Linhas de grade do mapa de calor estiver ativada e você estiver traçando uma dimensão que tenha uma camada do mapa definida, ative a opção Linhas de grade em regiões vazias para exibir um contorno ao redor das regiões do mapa que não têm dados associados.
Opções do menu do mapa
Estilo do mapa
O Estilo do mapa permite que os usuários alterem o tipo de mapa em segundo plano e se os rótulos do mapa (como cidades e ruas) devem ser exibidos. Essa opção apresenta um menu suspenso com uma lista de opções:

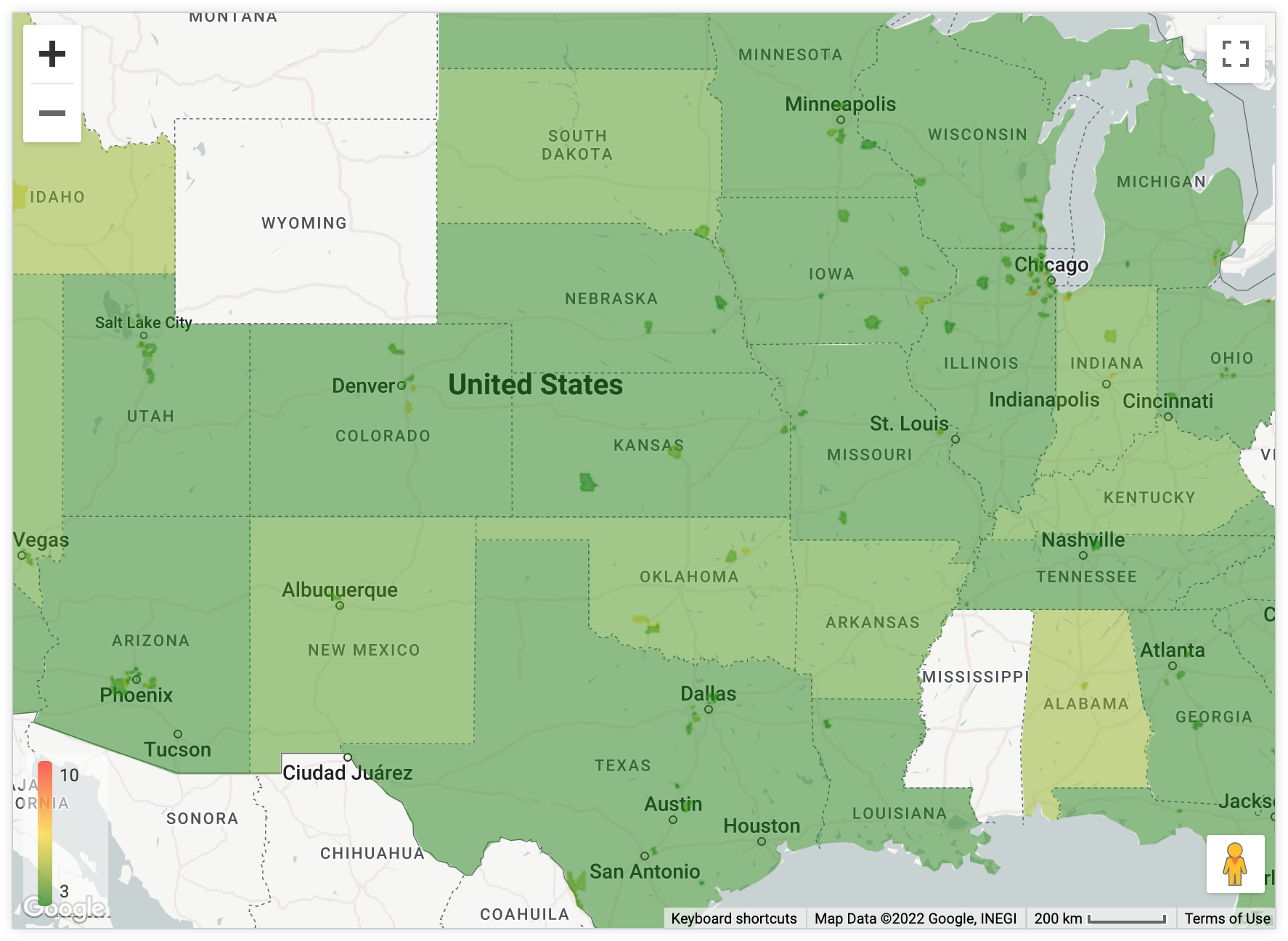

Claro:mapa de cor clara projetado para fornecer contexto geográfico e, ao mesmo tempo, destacar seus dados.
Claro (sem rótulos): igual a Claro, mas o mapa omite rótulos, como os nomes das cidades.

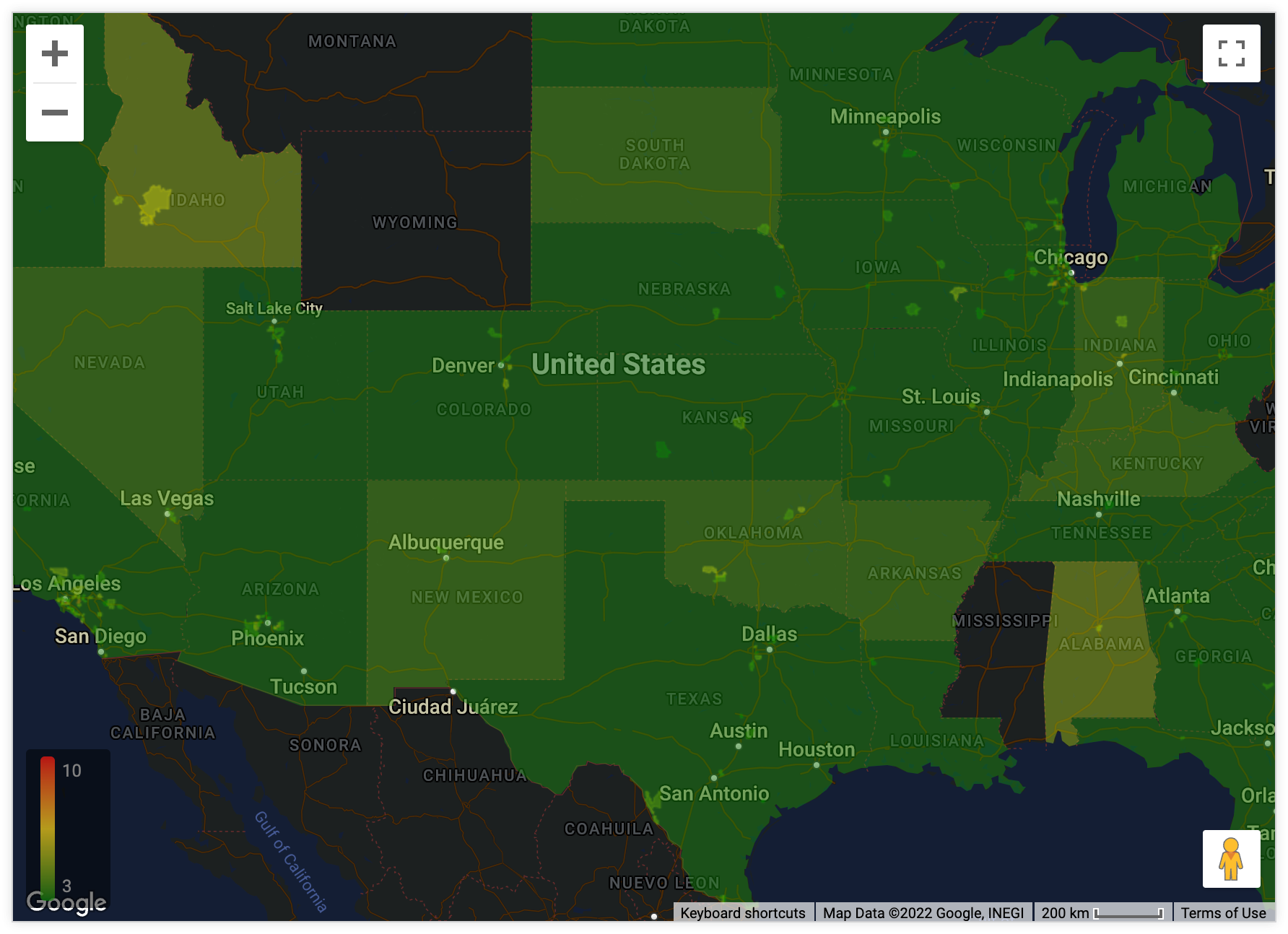

Escuro:mapa de cor escura projetado para fornecer contexto geográfico e destacar seus dados.
Escuro (sem rótulos): igual a Escuro, mas o mapa omite rótulos, como os nomes das cidades.

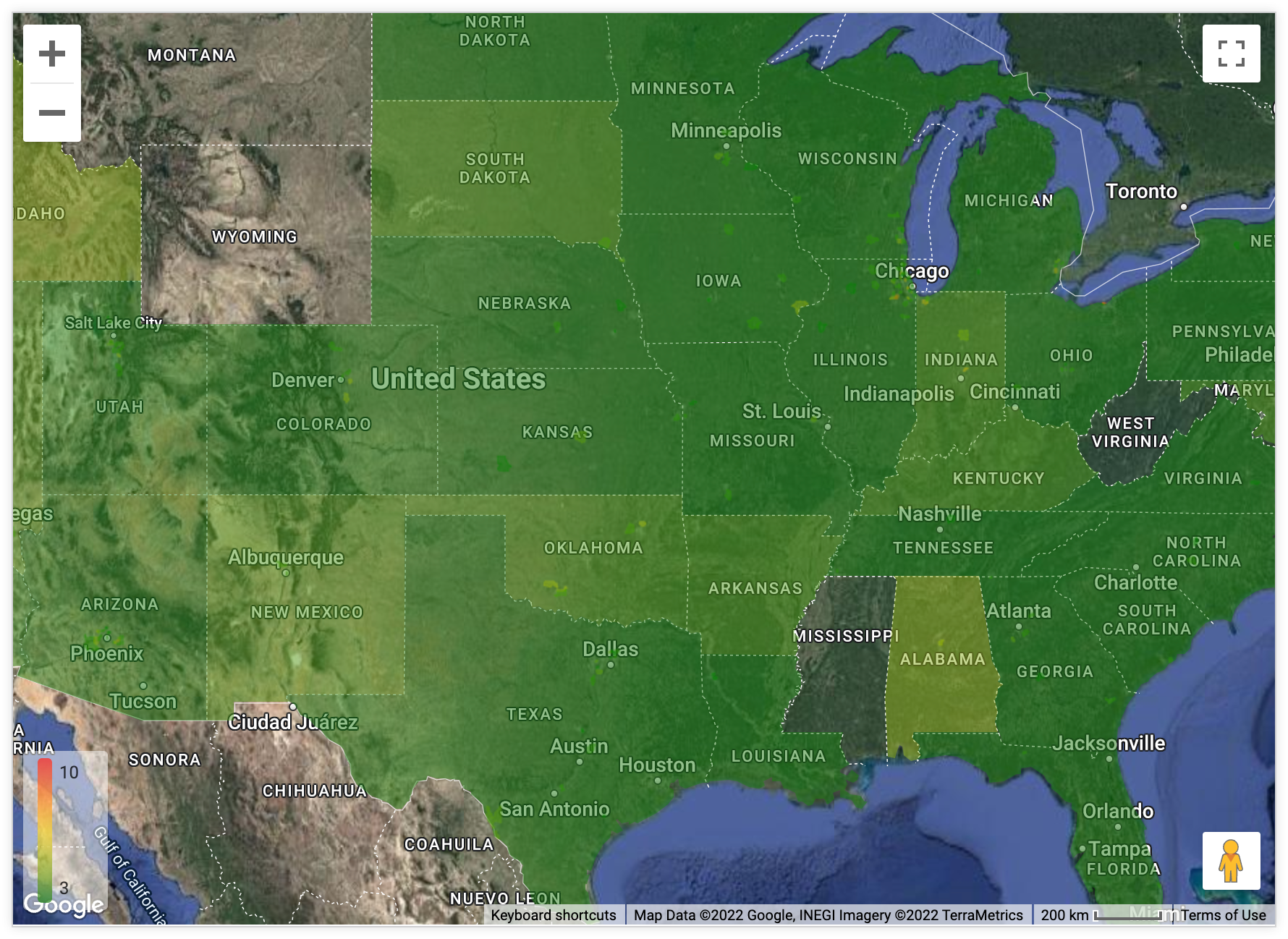

Satélite:mapa com imagens aéreas e de satélite do mundo todo.
Satélite (sem rótulos): o mesmo que Satélite, mas o mapa omite rótulos, como os nomes das cidades.

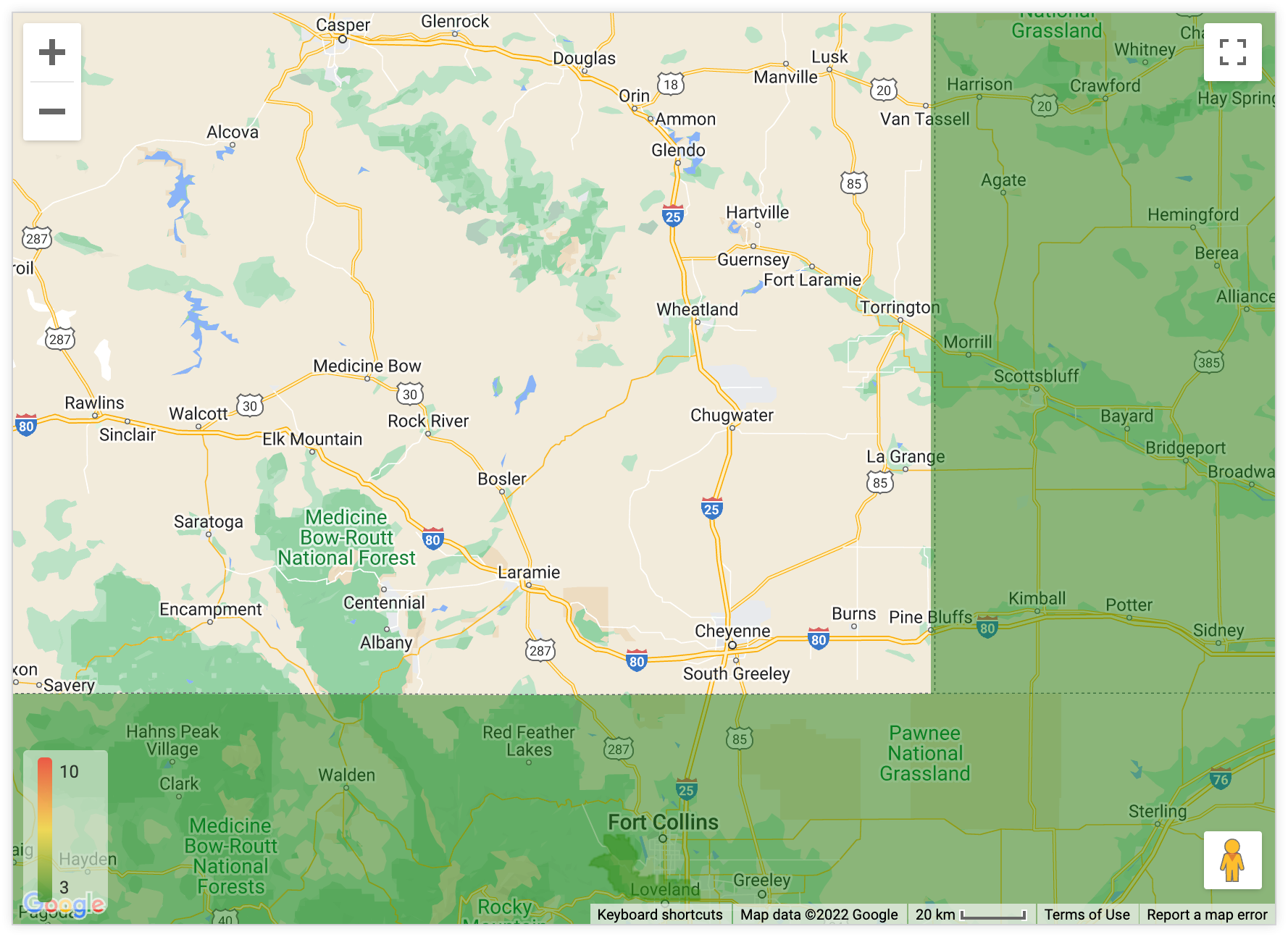

Ruas:mapa de uso geral que enfatiza o estilo legível de redes de estradas e de transporte público.

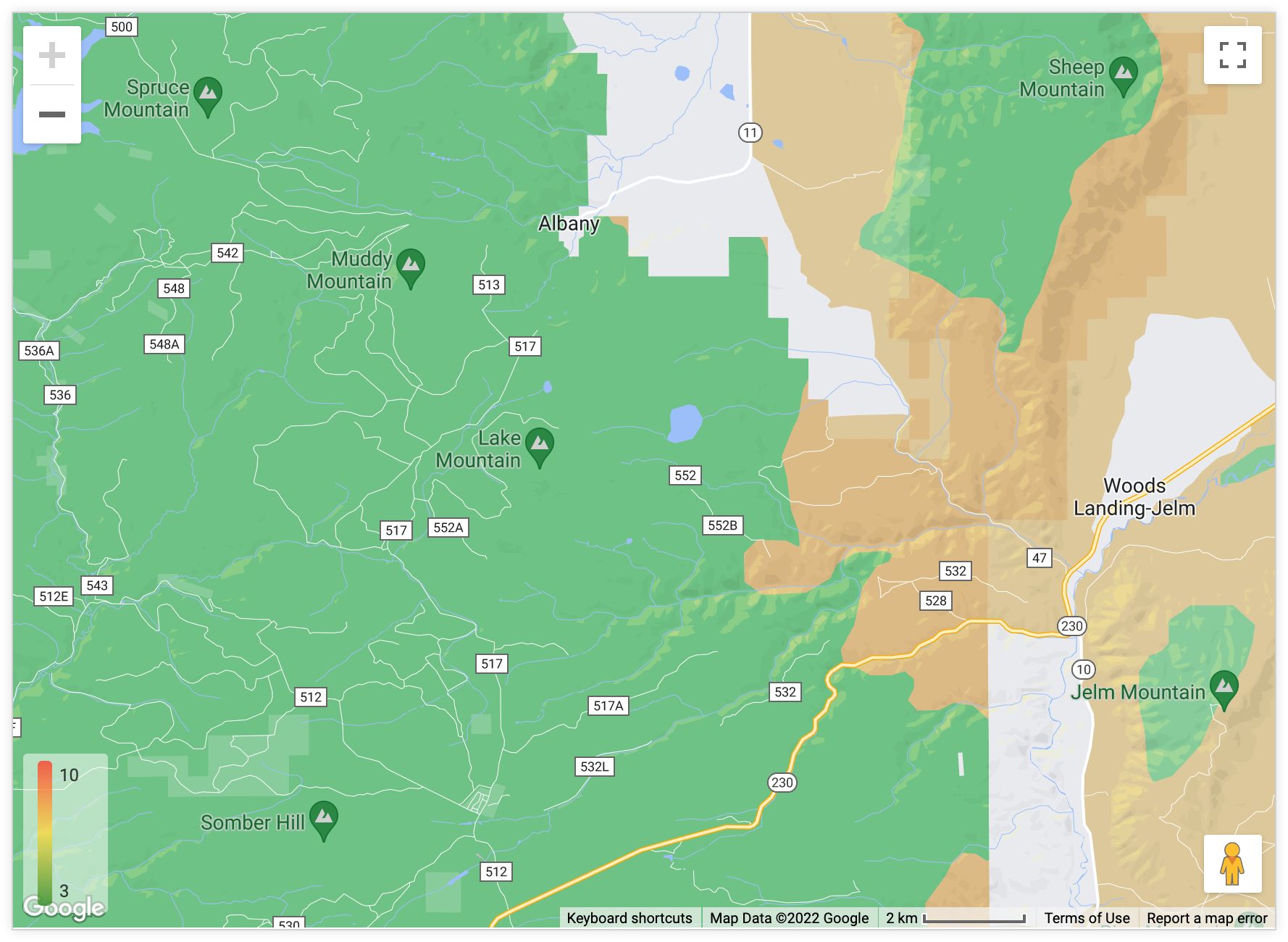

Ao ar livre:mapa de uso geral personalizado para caminhadas, ciclismo e outros usos ao ar livre.
Trânsito (dia): um mapa de cor clara enfatizando redes e vias de transporte público, incluindo informações de trânsito atuais.
Trânsito (noturno): mapa de cor escura que enfatiza redes e vias de transporte público, incluindo informações de trânsito atuais.

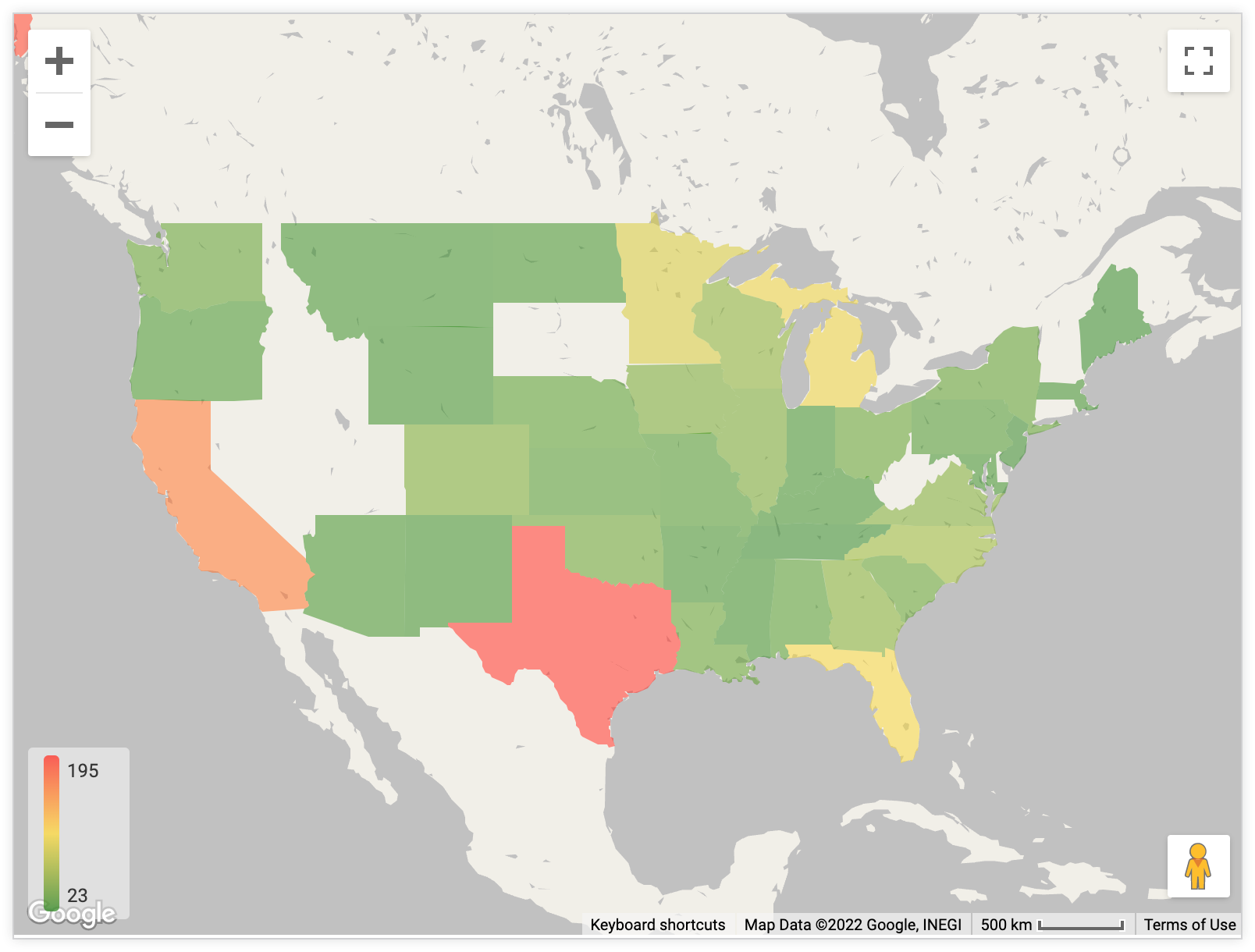

Mínimo:mapa de cor clara sem rótulos ou linhas de limite.
Posição no mapa
Você pode alterar o ponto central e o nível de zoom de um mapa visível:
- Ajustar aos dados: centraliza e aplica zoom ao mapa automaticamente de modo que todos os pontos de dados da sua consulta fiquem visíveis.
- Personalizado: permite definir manualmente uma Latitude, Longitude e Nível de zoom. Números maiores criam um nível de zoom mais próximo.
Permitir movimentação
Essa opção permite determinar se os usuários podem reposicionar o mapa arrastando-o. Essa opção é ativada por padrão.
Permitir zoom
Essa opção permite determinar se um botão (+/-) deve ser exibido no canto superior esquerdo da visualização de mapa, permitindo que os usuários aumentem e diminuam o zoom. Essa opção é ativada por padrão.
Mostrar nome completo do campo
Esta opção permite determinar se o nome da visualização deve ser mostrado junto com o nome do campo nas dicas do mapa. As dicas aparecem quando os usuários clicam nos pontos de dados do mapa. Esta opção fica desativada por padrão.
Acesse a seção O que considerar nesta página para mais informações sobre como as dicas aparecem nos gráficos do Google Maps.
Mostrar legenda
Essa opção permite determinar se uma legenda do mapa será exibida no canto inferior esquerdo de uma visualização. A legenda mostra a escala de cores que o mapa está usando, se você tiver adicionado uma medida à sua visualização.
A opção Mostrar legenda está disponível para as seguintes opções de Gráfico:
- Modo Mapa de calor automático
- Modo Pontos, quando Modo de cor do marcador está definido como Com base no valor
Mostrar campo de região na dica
A opção Mostrar campo de região na dica fica disponível quando a consulta tem pelo menos uma dimensão com uma camada do mapa atribuída a ela. Os desenvolvedores do LookML podem adicionar uma camada de mapa integrada ou personalizada a uma dimensão usando o parâmetro map_layer_name.
Esta opção permite determinar se as informações da região devem ser exibidas nas dicas que aparecem no mapa.

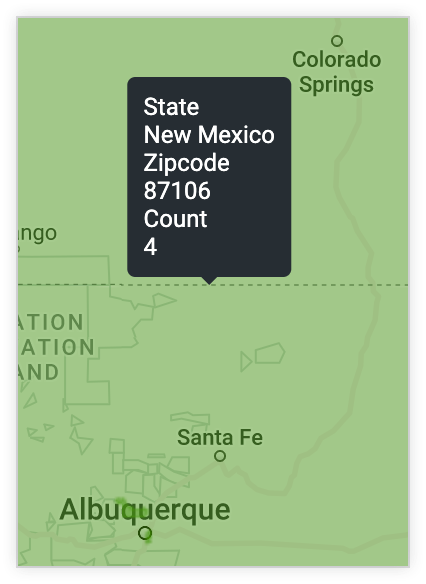

Quando a opção Mostrar campo de região na dica estiver ativada, se os usuários passarem o cursor sobre uma região do mapa, as informações da região fornecidas por qualquer dimensão com uma camada do mapa atribuída a eles serão exibidas na dica. No exemplo a seguir, a consulta contém as dimensões State e Zipcode com camadas de mapa integradas atribuídas a elas:
Quando a opção Mostrar campo de região na dica estiver desativada, se os usuários passarem o cursor sobre uma região do mapa, a dica terá apenas os valores das medidas na consulta. O exemplo a seguir usa a mesma consulta do anterior, mas a opção Mostrar campo de região na dica está desativada:
Acesse a seção O que considerar nesta página para mais informações sobre como as dicas aparecem nos gráficos do Google Maps.
Desenhar rótulos de mapa acima dos dados
Se os dados na sua visualização contiverem uma camada do mapa, a opção de menu Desenhar rótulos de mapa acima dos dados será exibida. A opção fica desativada por padrão.
Ativar Desenhar rótulos de mapa acima dos dados move os rótulos do mapa para acima dos dados do mapa de calor. Isso é útil com valores mais altos de opacidade do mapa de calor. Se um mapa de calor for opaco, os rótulos não serão exibidos, a menos que a opção Desenhar rótulos do mapa acima dos dados esteja ativada.
Opções do menu de pontos
Tipo
Esta opção está disponível para mapas com tipos de gráfico de pontos, conexão com linhas ou conexão com áreas.
Tipo especifica o tipo de ponto que aparece na visualização de mapa:

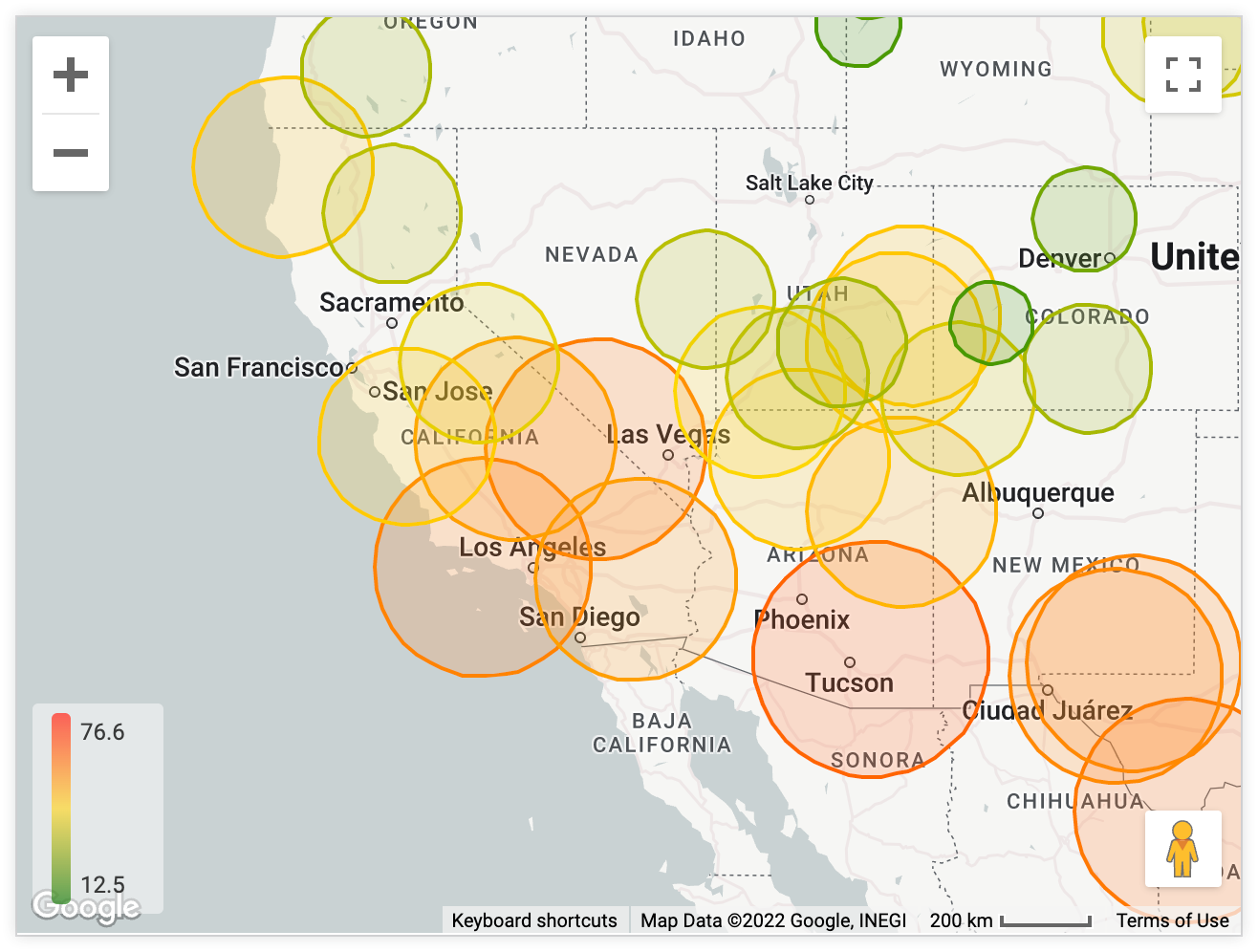

- Círculo: os pontos no mapa são exibidos como círculos de tamanhos e cores variados.
- Ícone: os pontos no mapa são mostrados como ícones de cores variadas.
- Ambos: os pontos no mapa são exibidos como círculos e ícones.

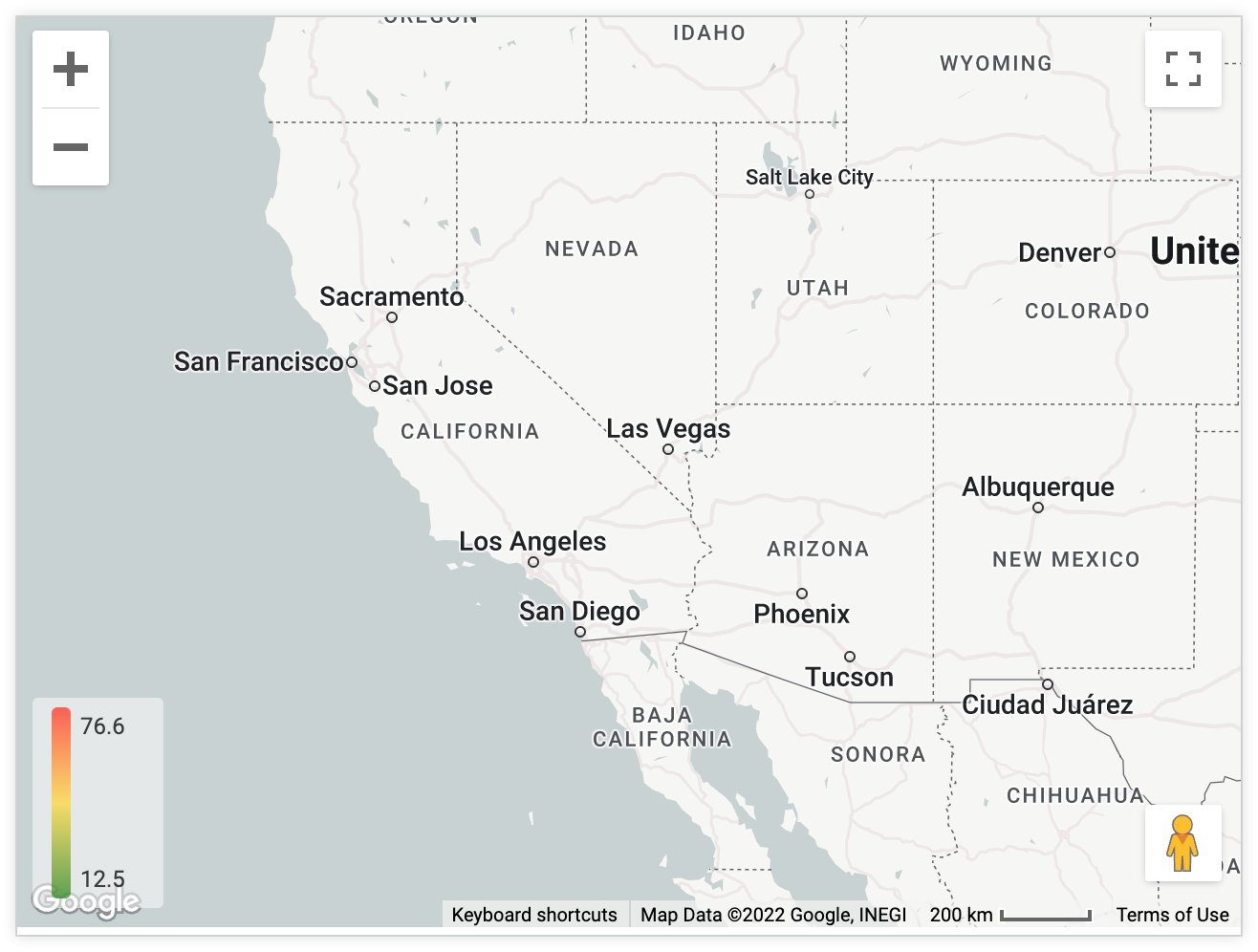

- Nenhum: nenhum ponto é exibido no mapa.
A seleção do tipo de ponto afeta as outras opções de formatação disponíveis. Um Tipo de Ambos inclui todas as opções. Um Tipo de Nenhum mostra opções.
Raio
Esta opção está disponível para mapas com tipos de gráfico de pontos, conexão com linhas ou conexão com áreas.
Se você selecionar Círculo na opção Tipo do menu Pontos, uma opção de menu Raio será exibida. A opção Raio permite definir o tamanho dos pontos do círculo. Escolha uma destas três opções:
Proporcional ao valor:ajusta o tamanho relativo dos círculos de acordo com as medidas da consulta. Ao escolher essa opção, você pode definir um Raio mínimo e Raio máximo dos círculos, que correspondem aos valores mais baixo e mais alto dos seus dados. Também é possível escolher entre uma escala Linear ou Logarítmica para dimensionar os círculos.
Igual ao valor:ajusta o raio dos círculos em relação aos valores reais de medida na consulta relacionada. Isso provavelmente só fará sentido se você estiver traçando dados de distância, por exemplo, se sua medida contiver o tamanho de um território.
Fixo:ao escolher a opção Fixo, você revela uma opção adicional Raio fixo para definir um raio fixo que será aplicado a todos os marcadores do mapa. O valor padrão é de 500 unidades de raio.
Unidades de raio
Esta opção está disponível para mapas com tipos de gráfico de pontos, conexão com linhas ou conexão com áreas.
Se você selecionar Círculo ou Ambos na opção Tipo do menu Pontos, a opção Unidades de raio será exibida. A opção Unidades de raio permite definir as unidades dos pontos do círculo como metros ou pixels.
Ícone
Esta opção está disponível para mapas com tipos de gráfico de pontos, conexão com linhas ou conexão com áreas.
Se você selecionar Ícone ou Ambos na opção Tipo do menu Pontos, uma opção de menu Ícone será exibida. Abra o menu suspenso Ícone para escolher um ícone que será exibido em todos os marcadores do mapa. Os marcadores não podem ser dinâmicos de acordo com seus dados.
Modo de cor do marcador
Esta opção está disponível para mapas com tipos de gráfico de pontos, conexão com linhas ou conexão com áreas.
Se você selecionar Círculo, Ícone ou Ambos na opção Tipo do menu Pontos, a opção Modo de cor do marcador será exibida. Esta opção permite personalizar a cor dos marcadores em um mapa interativo. Você pode escolher uma destas duas opções:
- Com base no valor: as cores são atribuídas dinamicamente aos marcadores com base nos valores da consulta. Para configurar as cores na legenda para essa opção, consulte a opção Cores de valor.
- Personalizado: permite definir uma única cor para usar em todos os marcadores do mapa. O valor da cor também pode ser formatado como uma string hexadecimal RGB, como
#2ca6cd, ou como nomes de cores CSS, comomediumblue.
Opções do menu "Valor"
Cores de valores
Você pode definir a cor dos pontos do mapa ou o intervalo de cores a ser usado se estiver codificando por cores de acordo com uma medida.
É possível inserir uma lista de strings hexadecimais, como #2ca6cd, ou nomes de cores CSS, como mediumblue. As cores inseridas primeiro são associadas aos valores mais baixos.
Quantizar cores
Por padrão, a opção Quantize Colors está desativada, e o Looker mostra os valores usando uma escala de cores gradientes.
Quando ativada, a opção Quantizar Colors muda a escala de cores de um gradiente suave para blocos de cores específicas.
Escala de cores reversa
Quando ativada, a opção Escala de cores reversa troca as cores que indicam valores altos e baixos no gráfico, invertendo o gradiente de cores.
Valor mínimo/valor máximo
É possível definir os valores mínimo e máximo do intervalo de cores. Isso permite que você codifique por cores todos os pontos abaixo de um determinado limite com a cor mais baixa e todos os pontos acima de um determinado limite com a cor mais alta.
Por padrão, esse campo é deixado em branco e os valores mínimo e máximo aplicados na legenda são os valores mínimo e máximo da sua consulta.
Informações importantes
Comportamento das dicas em gráficos do Google Maps
As dicas de ferramentas nos gráficos do Google Maps podem se comportar de maneiras específicas.
Quando um país inteiro estiver visível em um gráfico do Google Maps (e não for repetido):
- A dica será exibida de acordo com a largura e o centro geográfico do país.
- A dica começa na latitude mais alta do país.
Se um país inteiro não estiver visível em um gráfico do Google Maps (um mapa tiver zoom em um ponto específico de um país), a dica vai aparecer ao lado do cursor.
Quando um mapa do gráfico do Google Maps tem zoom suficiente para mostrar duas instâncias do mesmo país (os dois centros geográficos são exibidos), a dica aparece de duas maneiras:
- Se houver espaço acima das duas instâncias do país, a dica será exibida acima do ponto médio dos dois países.
- Se houver apenas espaço acima de uma instância do país, a dica será exibida apenas acima desse país.
