子彈圖可用於顯示相較於目標的成效，或目標的達成進度。

使用圖表設定編輯器，從 Looker 中的長條圖開始建立子彈圖。

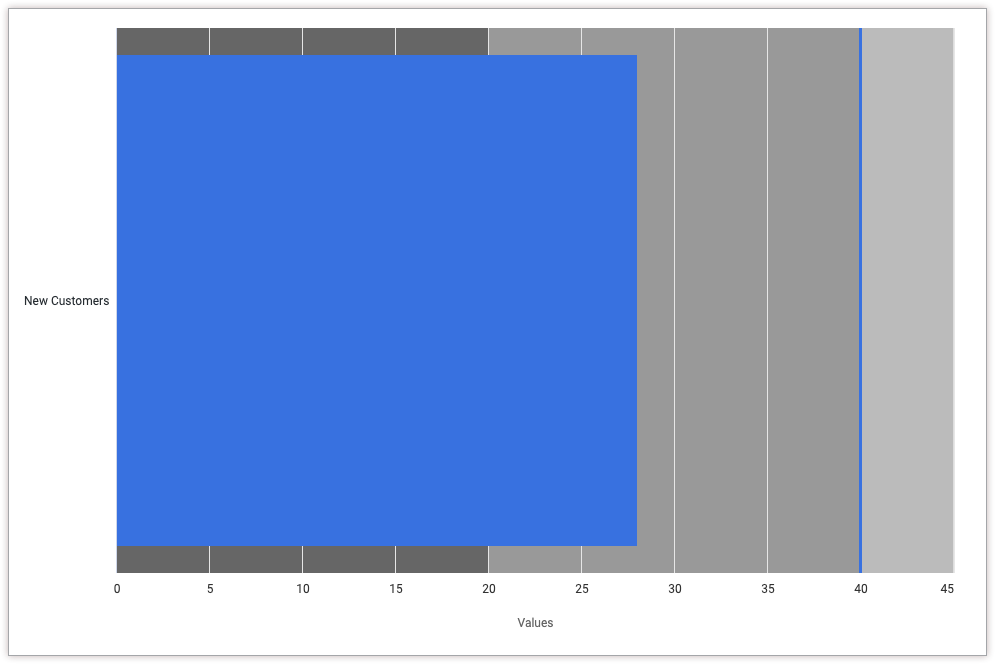

舉例來說，下列子彈圖會比較「新客數」指標 (以藍色進度長條圖表示) 與目標值 40 (以藍色垂直線表示)。圖表也會顯示 0 到 20、20 到 40，以及 40 到 80 之間的進度區間，並以不同深淺的灰色表示。

必要條件

如要存取圖表設定編輯器，您必須具備 can_override_vis_config 權限。

編寫 JSON 片段

如要建立子彈圖，請從下列 JSON 片段開始：

{
  chart: {
    type: 'bullet'
  },
  xAxis: {
    categories: ['New Customers']
  },
  yAxis: {
    plotBands: [{
      from: 0,
      to: 20,
      color: '#666666'
    }, {
      from: 20,
      to: 40,
      color: '#999999'
    }, {
      from: 40,
      to: 80,
      color: '#bbbbbb'
    }],
  },
  series: [{
    data: [{
      target: 40
    }]
  }],
}

根據用途變更下列值：

  • xAxis.categories 屬性會覆寫 X 軸的標籤。在本例中，X 軸標籤應為指標名稱「新顧客」。
  • yAxis.plotBands 屬性會指定特定值的圖表背景顏色。在這個範例中，背景顏色在 0 到 20 之間為深灰色 (#666666)，在 20 到 40 之間為中灰色 (#999999)，在 40 到 80 之間為淺灰色 (#bbbbbb)。
  • series.data.target 屬性會指定子彈圖的目標值，並以垂直線顯示。在本例中，目標為 40。

建立子彈圖

如要建立子彈圖，請按照下列步驟操作：

  1. 在「探索」中查看長條圖，或在「Look」或資訊主頁中編輯長條圖。

    以這個範例來說，建議您從只有一個維度和一個度量的長條圖開始，並限制為一列。起始圖表可能類似以下範例：

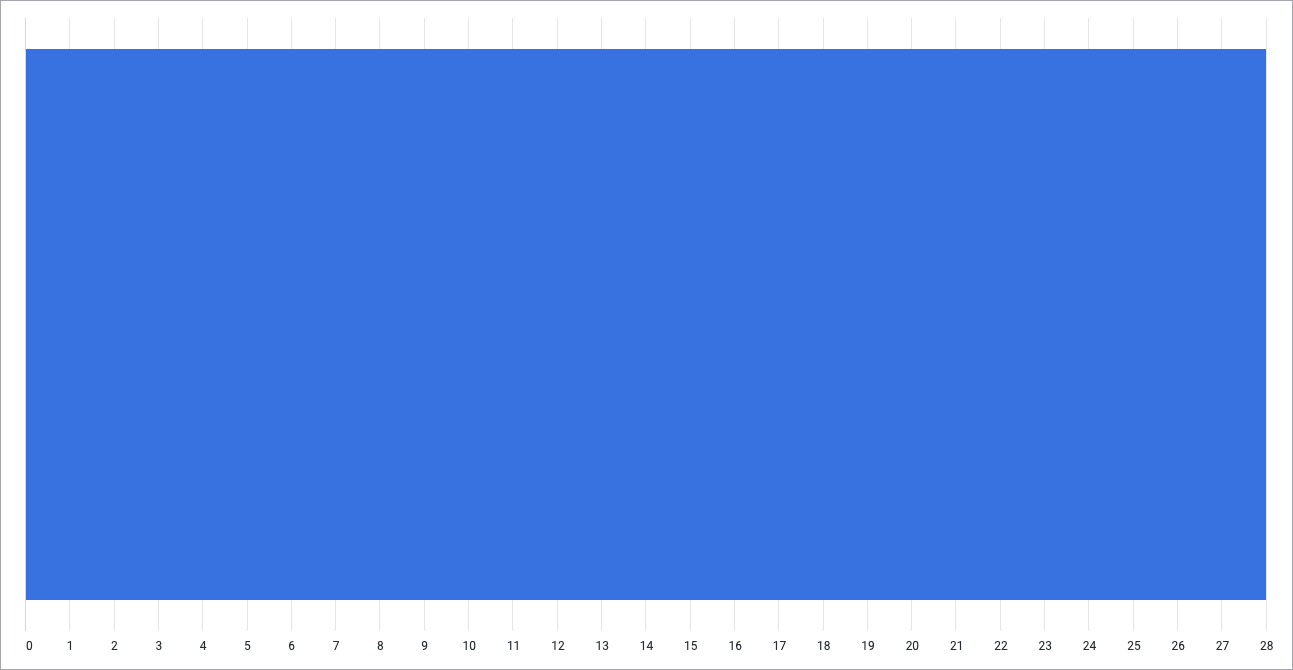

    範例長條圖，其中單一長條橫跨 X 軸。

  2. 開啟資料視覺化中的「編輯」選單。

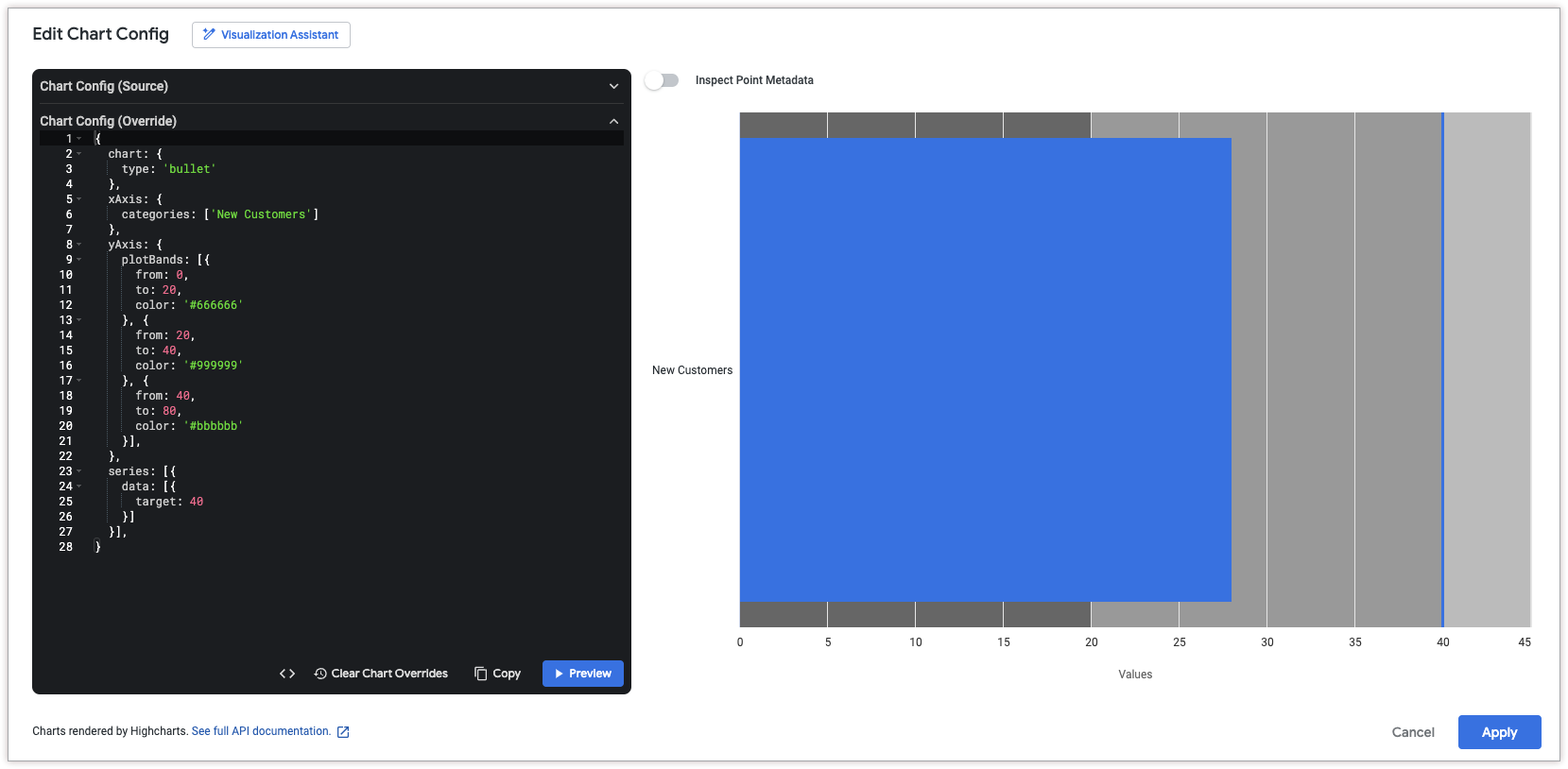

  3. 在「Plot」分頁中，按一下「Edit Chart Config」按鈕。Looker 會顯示「編輯圖表設定」對話方塊。

  4. 選取「圖表設定 (覆寫)」部分，然後輸入本頁「編寫 JSON 片段」部分中的 HighCharts JSON。

  5. 如要讓 Looker 正確格式化 JSON，請按一下「<> (格式化程式碼)」。

  6. 如要測試變更，請按一下「預覽」。

  7. 如要套用變更，請按一下「套用」。系統會使用自訂 JSON 值顯示視覺化內容。

自訂完圖表後，即可儲存。如果您在「探索」中查看視覺化內容，請儲存「探索」。如果您編輯了 Look 或資訊主頁，請按一下「儲存」。
