使用图表配置编辑器创建维恩图

维恩图显示了数据集内两个或更多属性之间的重叠关系。

借助图表配置编辑器，您可以从 Looker 中的柱形图开始创建维恩图。您必须包含至少两个 type: yesno 维度和一个具有 type: string 或 type: number 的维度，才能创建维恩图。

例如，您可以创建一个维恩图，显示以下订单之间的重叠情况：用户首次购买的订单、应用了老年人折扣的订单以及金额不低于 50 美元的订单。

前提条件

如需访问图表配置编辑器，您必须拥有 can_override_vis_config 权限。

编写 JSON 代码段

如需创建维恩图，请从以下 JSON 代码段开始：

{
  chart: {
    type: 'venn',
  }
}

创建维恩图

如需创建韦恩图，请按以下步骤操作：

在探索中查看柱状图，或在 Look 或信息中心内修改柱状图。

从至少包含三个维度的柱形图开始。包含 type: string 或 type: number 的一个维度。至少包含两个 type: yesno 维度。
在可视化中，打开修改菜单。
在图表标签页中，点击修改图表配置按钮。Looker 会显示修改图表配置对话框。
选择 Chart Config (Override) 部分，然后输入此页面编写 JSON 代码段部分中的 HighCharts JSON 代码段。
如需让 Looker 正确设置 JSON 的格式，请点击 <>（格式化代码）。
如需测试所做更改，请点击预览。
如需应用更改，请点击应用。系统将使用自定义 JSON 值显示可视化图表。

自定义可视化图表后，您可以将其保存。

添加更多条件

如需向维恩图添加更多圆圈，请向数据表中添加更多 type: yesno 维度。如果您只需要在维恩图中显示此条件，可以创建自定义维度。将自定义维度编写为布尔值条件，如以下示例所示：

${orders.total_amount} > 50

更改重叠标签值

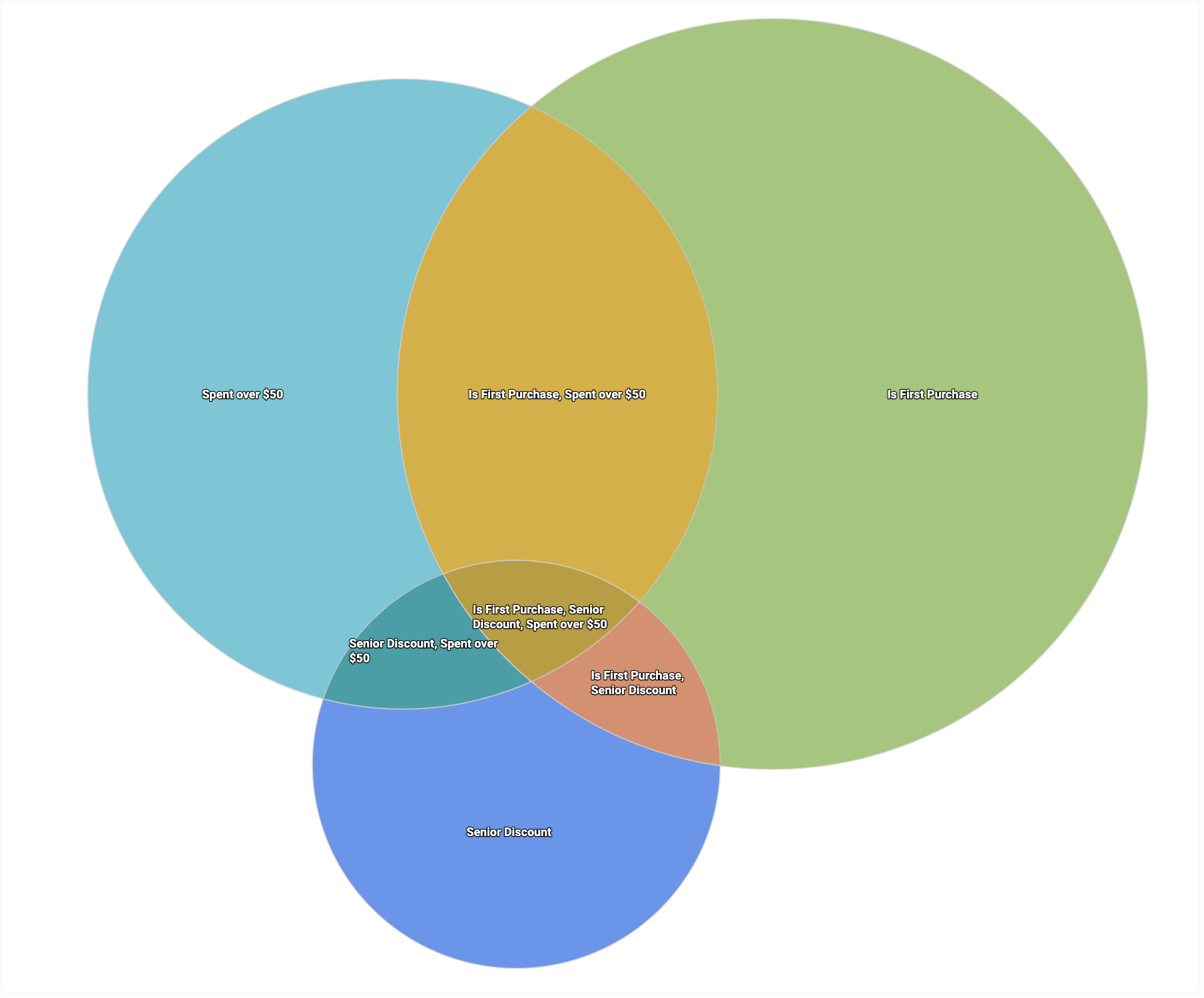

默认情况下，维恩图中任何重叠区域的标签都是以英文逗号分隔的区域标签串联。例如，“消费金额超过 50 美元”“首次购买”和“老年人折扣”这三个区域的重叠部分将是“消费金额超过 50 美元、首次购买、老年人折扣”。

如需自定义这些标签，请使用图表配置编辑器修改 series.data.name 属性。为了确定哪个属性对应哪个区域，最好先列出所有区域。

例如，假设有一个包含三个圆圈的维恩图。这意味着共有 7 个区域。

您可以使用以下 JSON 代码段来了解每个数字对应的标签：

{
  chart: {
    type: 'venn'
  },
    series: [{
    data: [{ name: '1'}, {name: '2'}, {name: '3'}, {name: '4'}, {name: '5'}, {name: '6'}, {name: '7'}]
  }]
}

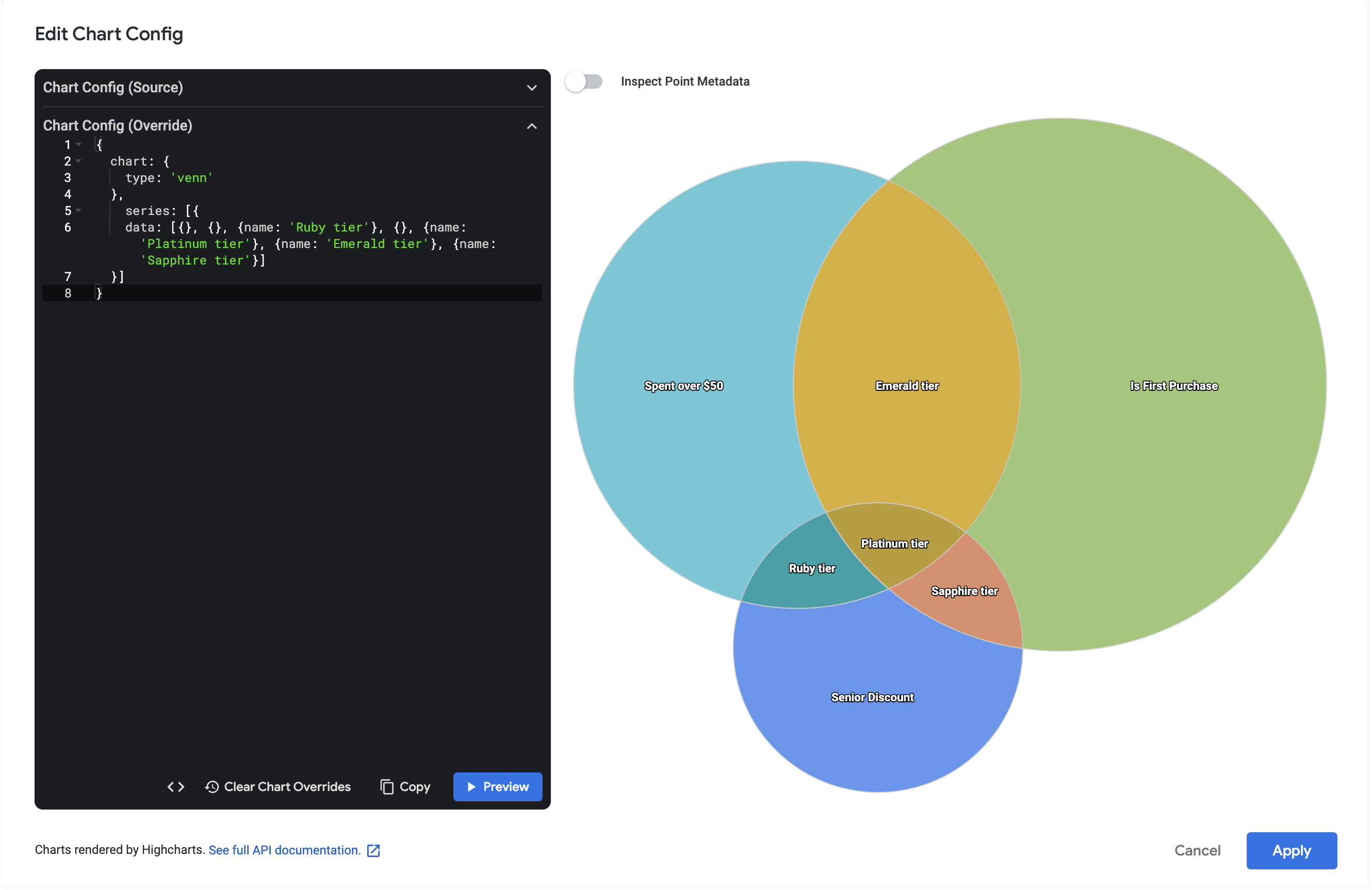

然后，您可以修改要更改名称的任何区域的 name 属性。如需保留默认标签，请移除 name 属性，但保留方括号。在此示例中，重叠区域（3、5、6、7）会被重新标记，而外圈（1、2、4）会保留其默认标签。

{
  chart: {
    type: 'venn'
  },
    series: [{
    data: [{}, {}, {name: 'Ruby tier'}, {}, {name: 'Platinum tier'}, {name: 'Emerald tier'}, {name: 'Sapphire tier'}]
  }]
}

更改标签字号

如需更改维恩图上标签的字号，请使用图表配置编辑器修改 dataLabels.style.fontSize 属性。

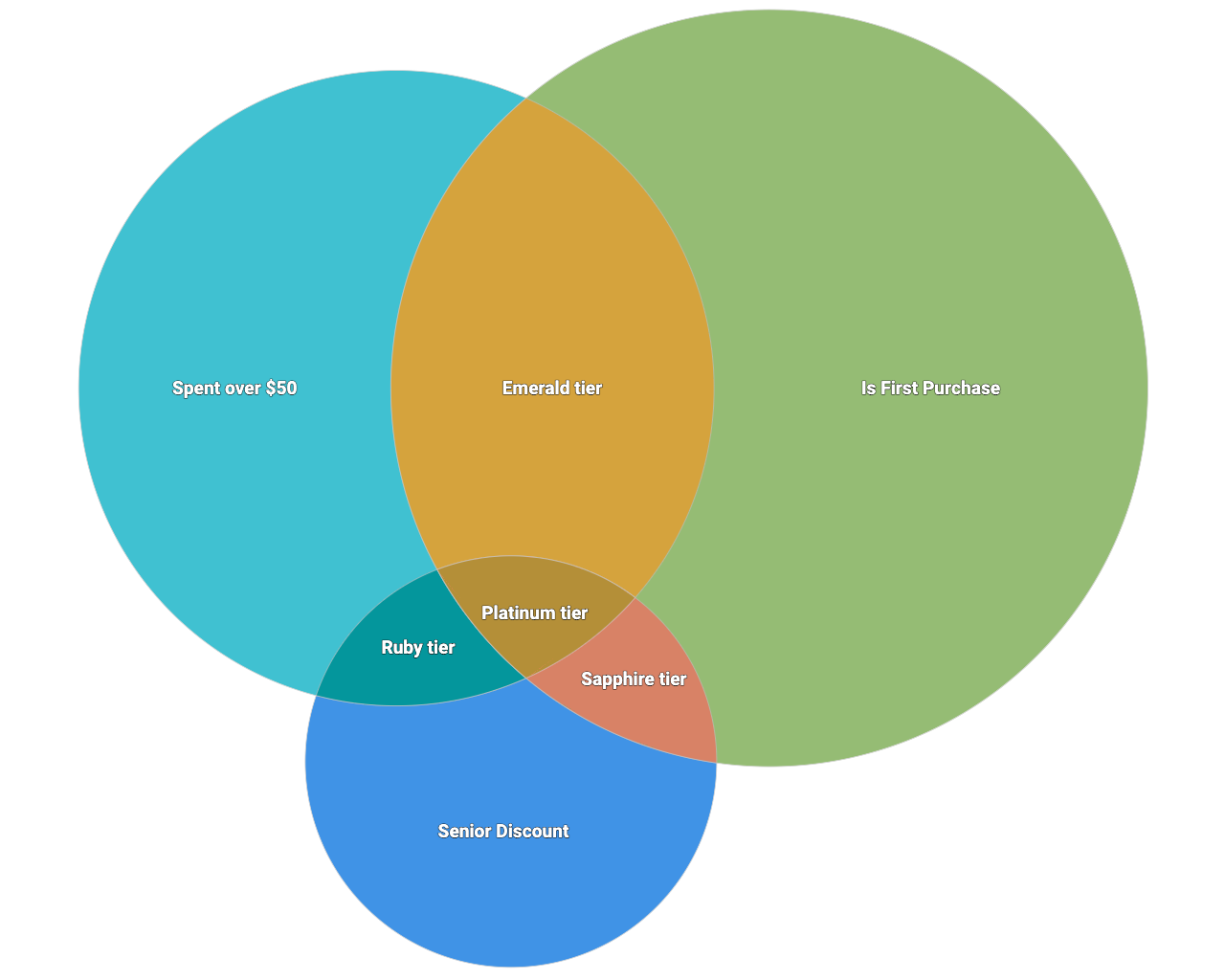

在上一示例的基础上，以下示例将每个标签的字号设置为 24 磅。

{
  chart: {
    type: 'venn',

  },
  series: [{
    data: [{
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      }, {
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      }, {
        name: 'Ruby tier',
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      }, {
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      }, {
        name: 'Platinum tier',
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      },
      {
        name: 'Emerald tier',
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      },
      {
        name: 'Sapphire tier',
        dataLabels: {
          style: {
            fontSize: 24
          }
        }
      }
    ]
  }]
}
