使用图表配置编辑器创建放射图

注意： 从 Looker 24.16 开始，图表配置编辑器支持创建旭日图。

旭日图以一组同心圆环的形式显示分层数据，其中每个环形切片的大小由数值衡量指标决定。

借助图表配置编辑器，您可以从 Looker 中的柱状图开始创建旭日图。为获得最佳效果，请使用至少两个未透视的维度和恰好一个数值型度量来创建旭日图。

例如，您可以创建一个旭日图，其中显示按用户所在国家/地区、用户所在州和用户所在城市维度细分的订单数指标。每个环形切片的大小对应于订单数。

前提条件

如需访问图表配置编辑器，您必须拥有 can_override_vis_config 权限。

编写 JSON 代码段

如需创建旭日图，请从以下 JSON 代码段开始：

{
  chart: {
    type: 'sunburst',
  }
}

创建旭日图

如需创建旭日图，请按以下步骤操作：

1. 在探索中查看柱状图，或在 Look 或信息中心内修改柱状图。

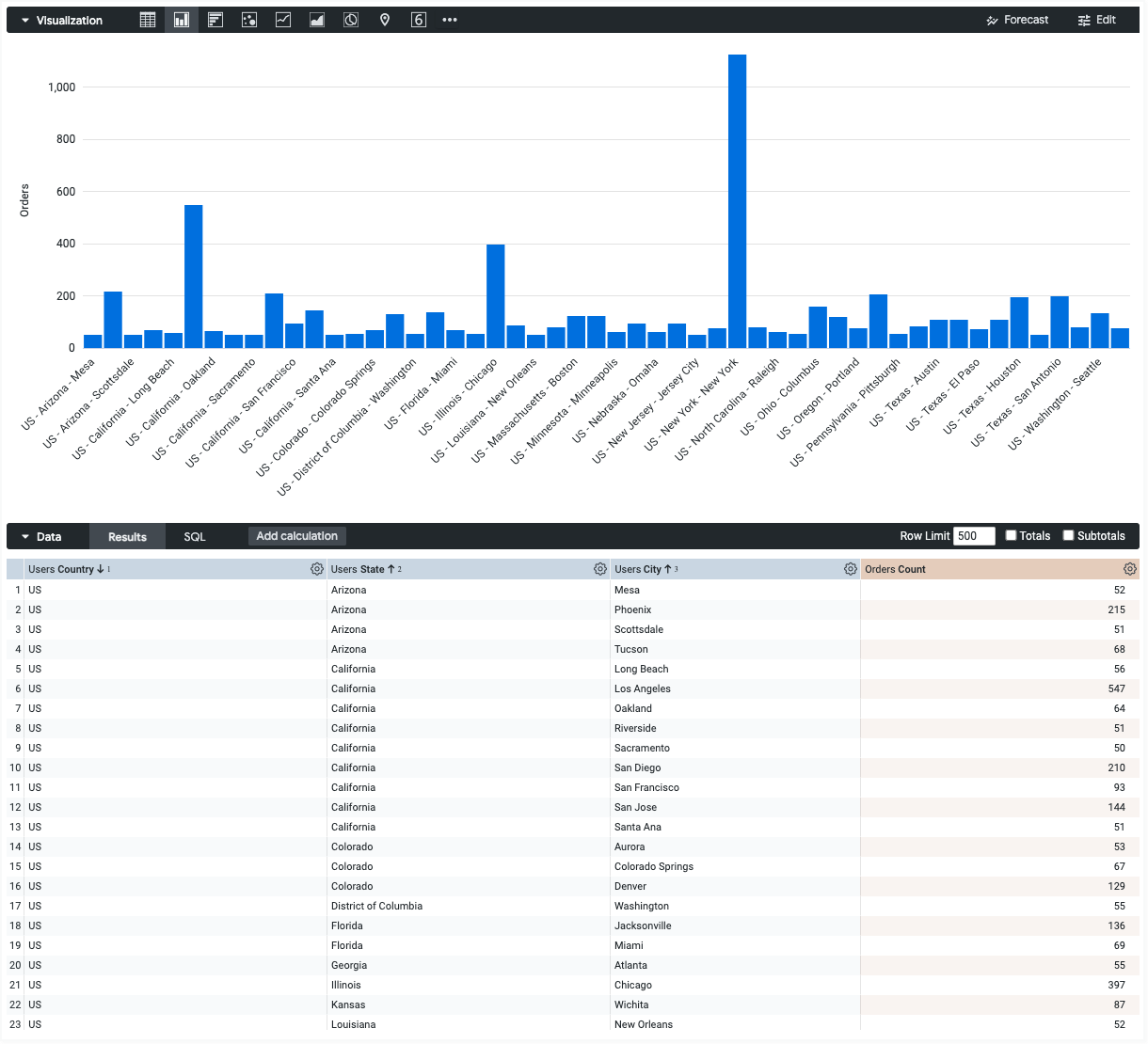

   从包含两个或更多未透视的维度和恰好一个数值型指标的柱状图开始。请务必按从低到高的粒度顺序排列维度。您的初始图表可能看起来像一个绘制单个指标的柱状图，其中每个 x 轴值都包含维度值的串联。



   注意： 虽然此示例按每个维度进行了排序，以便于理解，但排序不是必需的，也不会影响旭日图。

2. 在可视化中打开修改菜单。

3. 在图表标签页中，点击修改图表配置按钮。Looker 会显示修改图表配置对话框。

4. 选择 Chart Config (Override) 部分，然后输入此页面编写 JSON 代码段 部分中的 HighCharts JSON。

5. 如需让 Looker 正确设置 JSON 的格式，请点击 <>（格式化代码）。

6. 如需测试所做更改，请点击预览。

7. 如需应用更改，请点击应用。系统将使用自定义 JSON 值显示可视化图表。

自定义可视化图表后，您可以将其保存。

深入分析数据

旭日图支持以下下钻操作：

• 如需深入分析某个维度值，请点击相应的环形图切片。
• 如需返回上一级，请点击旭日图的中心。
• 如需返回一个或多个级别，请使用图表左上角的面包屑导航。
