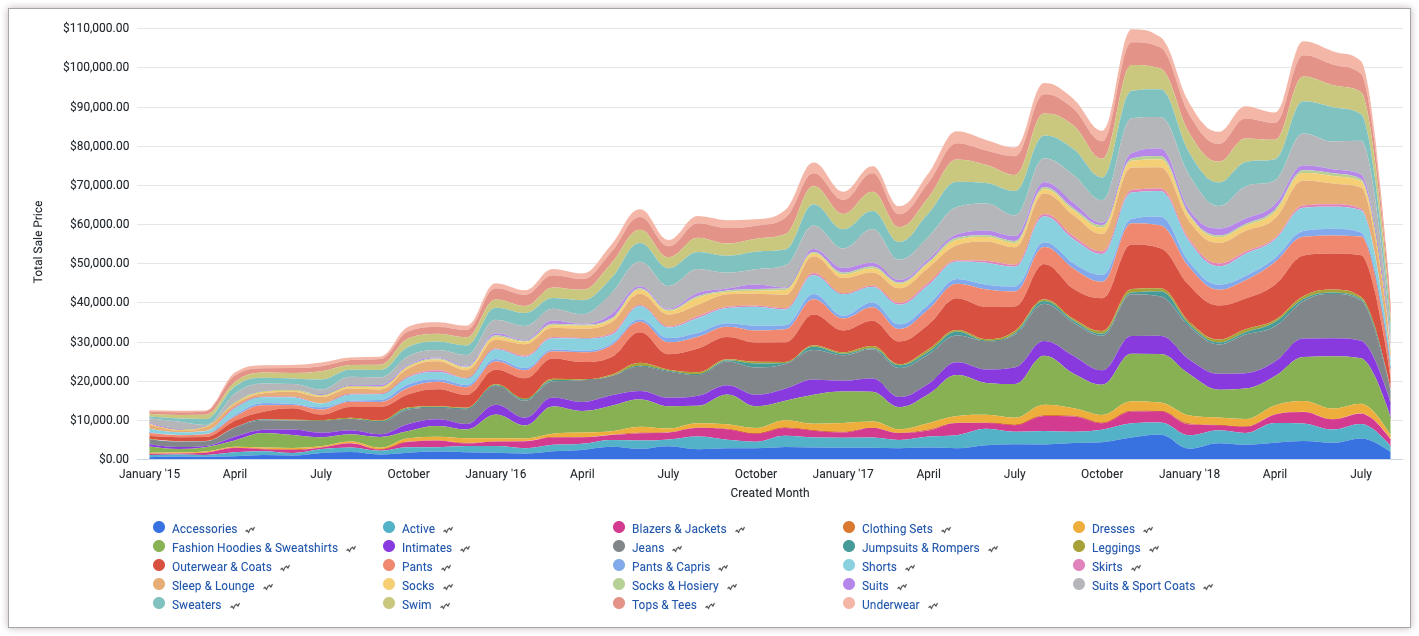

Los gráficos de flujo son un tipo de gráfico de áreas apiladas que resulta útil para mostrar el volumen compuesto de diferentes categorías o a lo largo del tiempo.
Con el editor de configuración de gráficos, puedes crear gráficos de flujo a partir de un gráfico de áreas en Looker. Los gráficos de áreas apiladas requieren dos dimensiones y una medida.
Por ejemplo, el siguiente gráfico de áreas muestra el Precio de venta total de varios valores de Categoría a lo largo del Mes de creación del pedido. Las categorías se apilan unas sobre otras para mostrar cuánto contribuye cada una al total, así como cómo cambia el total a lo largo del tiempo.
Requisitos previos
Para acceder al editor de configuración de gráficos, debes tener el permiso can_override_vis_config.
Escribir el fragmento JSON
Para crear un gráfico de áreas apiladas, empieza con el siguiente fragmento de código JSON:
{
chart: {
type: 'streamgraph',
}
}
Crear un gráfico de áreas apiladas
Para crear un gráfico de áreas apiladas, sigue estos pasos:
Ver un gráfico de áreas en un Exploración o editar un gráfico de áreas en un Look o un panel de control.

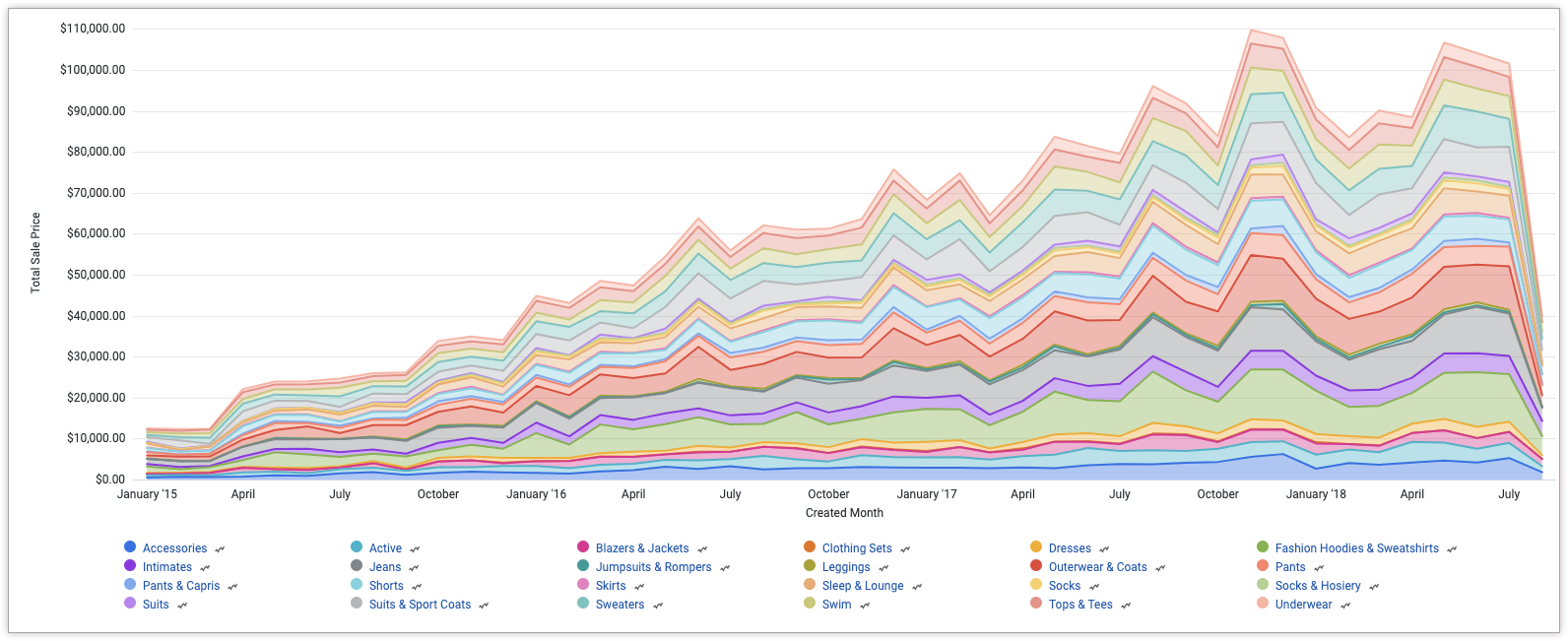

En este ejemplo, te recomendamos que empieces con un gráfico de áreas con dos dimensiones y una medida. Se debe dinamizar una dimensión. El gráfico inicial podría tener un aspecto similar al de este ejemplo:
Abre el menú Editar en la visualización.

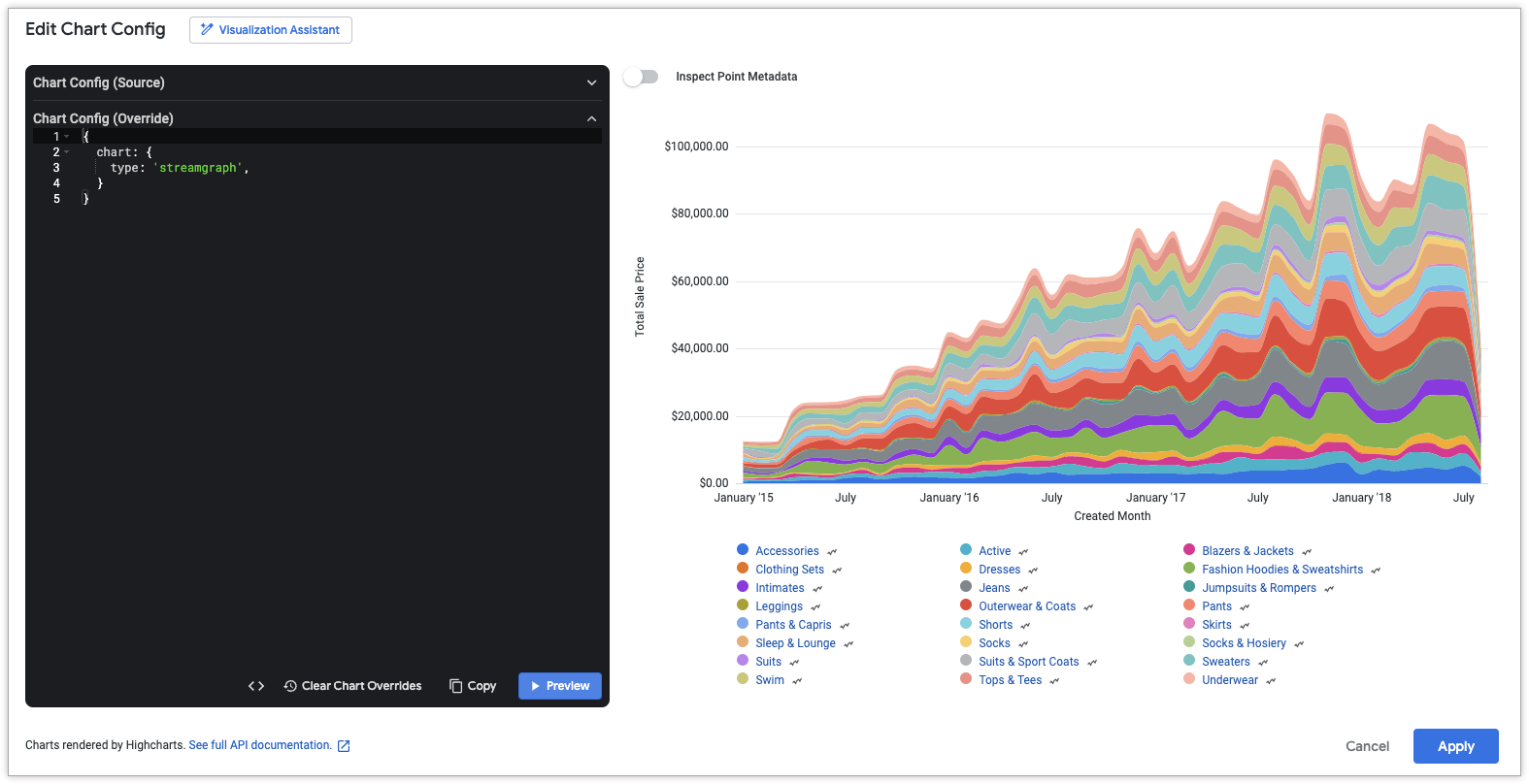

En la pestaña Gráfico, haz clic en el botón Editar configuración del gráfico. Looker muestra el cuadro de diálogo Editar configuración del gráfico.
Selecciona la sección Configuración del gráfico (anulación) e introduce el JSON de HighCharts de la sección Escribir el fragmento de JSON de esta página.
Para que Looker dé el formato adecuado a tu JSON, haz clic en <> (Formatear código).
Para probar los cambios, haz clic en Vista previa.
Para aplicar los cambios, haz clic en Aplicar. La visualización se mostrará con los valores JSON personalizados.
Una vez que hayas personalizado la visualización, puedes guardarla.
