使用圖表設定檔編輯器建立流程圖表

注意： 自 Looker 24.8 起，圖表設定檔編輯器便可用於建立流程圖表。

流程圖是一種堆疊面積圖，可用於顯示不同類別或時間範圍內的複合音量。

您可以使用圖表設定檔編輯器，從 Looker 中的區域圖表開始建立串流圖表。流程圖表需要兩個維度和一個度量。

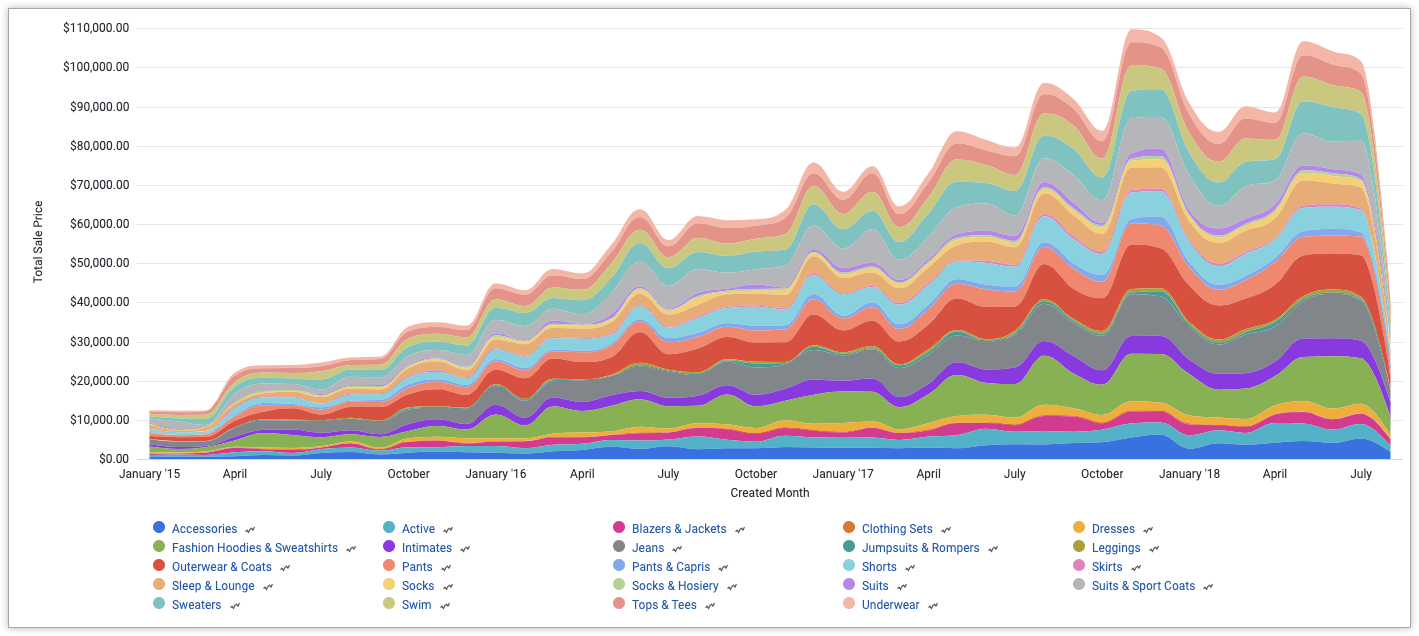

舉例來說，下列流程圖表顯示幾個不同類別值的總銷售價格，並以訂單建立月份做為座標軸。類別會堆疊在一起，顯示每個類別占總值的比重，以及總數隨時間變化的情形。

事前準備

如要存取圖表設定編輯器，您必須具備 can_override_vis_config 權限。

編寫 JSON 程式碼片段

如要建立流程圖表，請先從下列 JSON 程式碼片段開始：

{
  chart: {
    type: 'streamgraph',
  }
}

建立流程圖表

如要建立流程圖表，請按照下列步驟操作：

1. 在「探索」中查看面積圖，或在 Look 或資訊主頁中編輯面積圖。

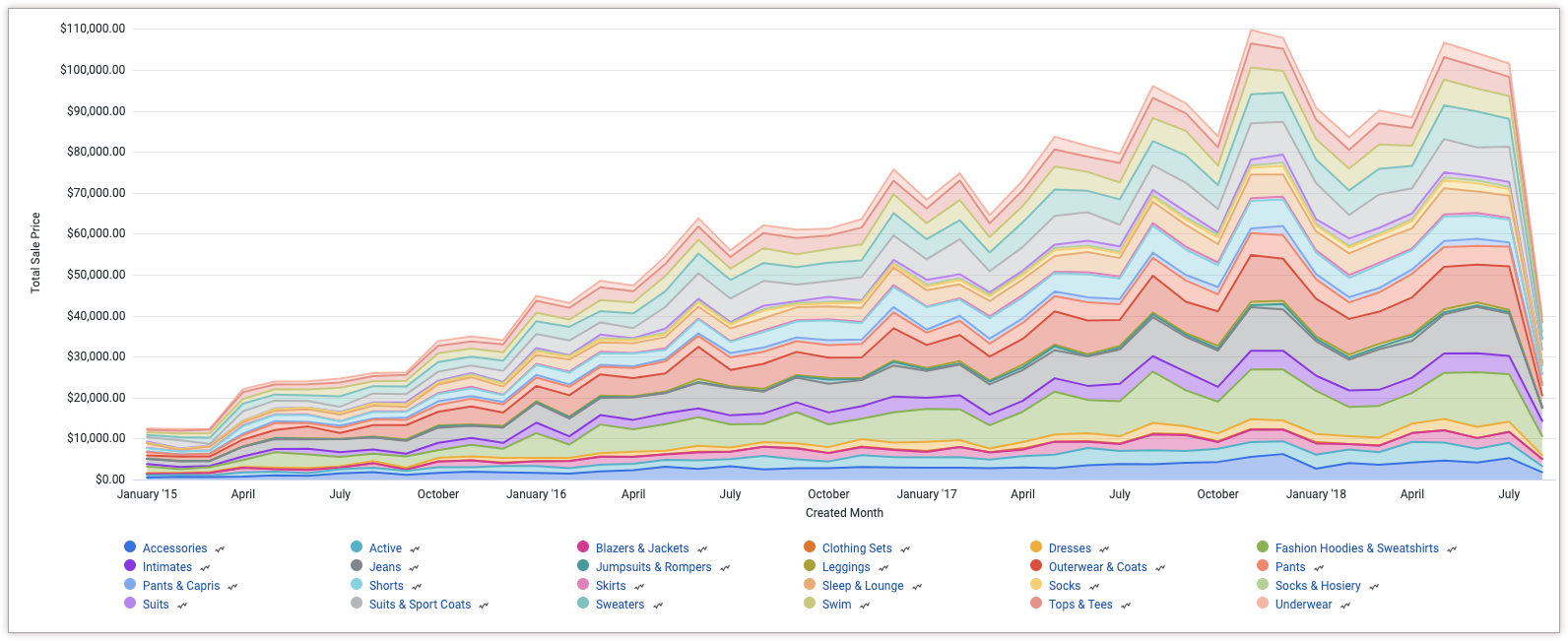

   在本例中，建議您從包含兩個維度和一個度量的區域圖表開始。應轉換一個維度。初始圖表可能會像下方範例所示：



2. 在圖表中開啟「編輯」選單。

3. 在「Plot」分頁中，按一下「Edit Chart Config」按鈕。Looker 會顯示「Edit Chart Config」對話方塊。

4. 選取「圖表設定 (覆寫)」部分，然後輸入本頁「編寫 JSON 片段」部分的 HighCharts JSON。

5. 如要讓 Looker 正確設定 JSON 格式，請按一下 <> (格式化程式碼)。

6. 如要測試變更內容，請按一下「預覽」。

7. 如要套用變更，請按一下「套用」。系統會使用自訂 JSON 值顯示圖表。

自訂完成後，即可儲存圖表。
