Options du graphique à nuage de points

Cette page décrit les options permettant de modifier les graphiques en nuage de points dans le menu de visualisation. Sélectionnez l'option Modifier en haut à droite de la barre Visualisation pour mettre en forme votre visualisation.

Les options ci-dessous peuvent être grisées ou masquées en cas de conflit avec d'autres paramètres que vous avez sélectionnés.

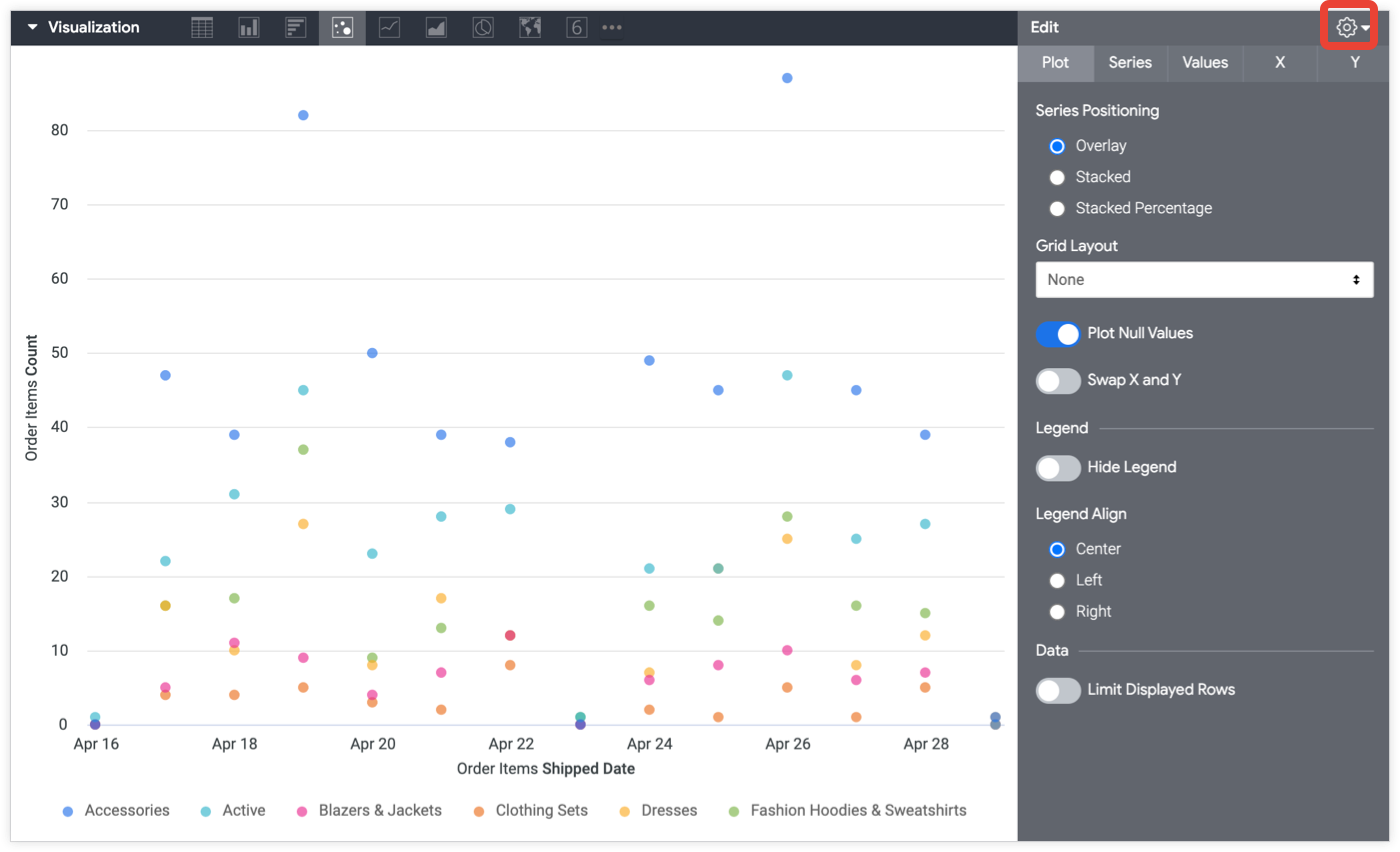

Options du menu "Tracer"

Positionnement de la série

Vous pouvez spécifier la façon dont les séries sont regroupées visuellement sur un graphique. Les options suivantes ne s'appliquent pas toutes à tous les types de graphiques:

  • Regroupé: pour les graphiques à colonnes et à barres. Les séries sont regroupées côte à côte.
  • Superposition: pour les graphiques à nuage de points, en courbes et en aires. Les séries sont superposées sur le graphique.
  • Empilée: les valeurs de série sont ajoutées sur l'axe Y, de sorte que chaque série consécutive apparaisse au-dessus de la dernière. Assurez-vous que les unités de toutes les séries correspondent.
  • Pourcentage empilé: les valeurs de la série sont présentées sous forme de pourcentages empilés sur l'axe Y, où l'ensemble des valeurs s'additionne pour atteindre 99% et 101%. Pour plus de précision, augmentez le format de la valeur après la virgule.

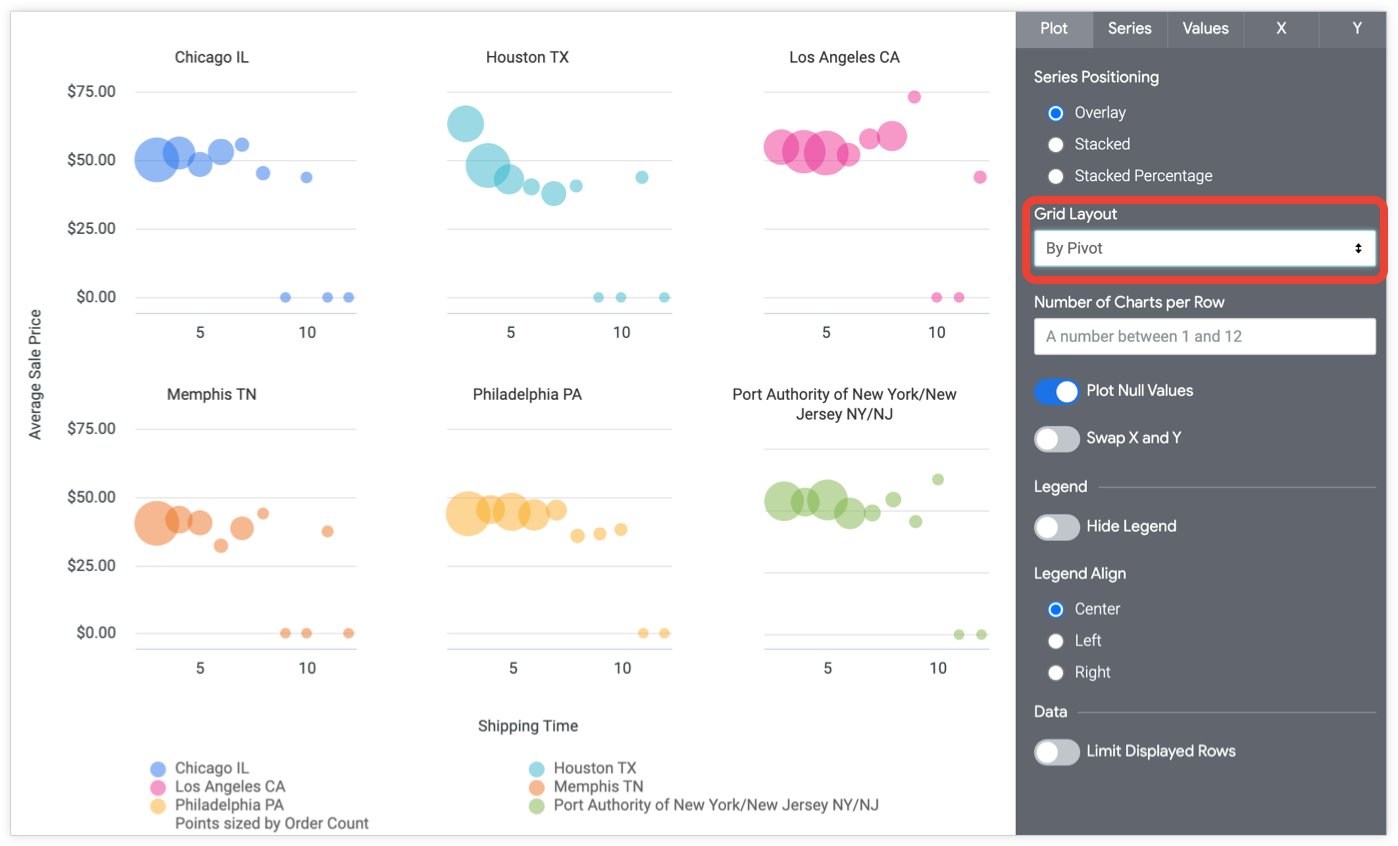

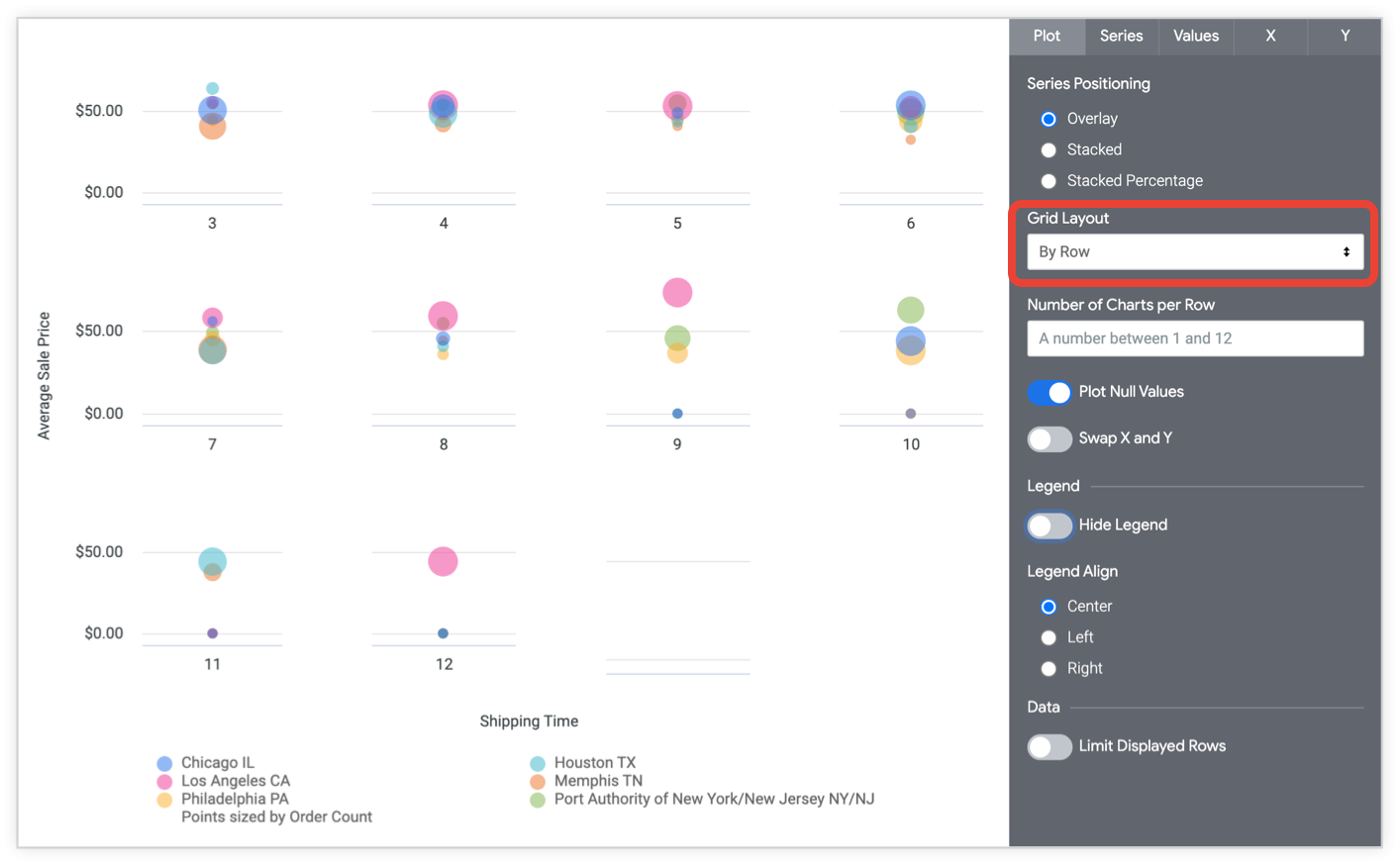

Mise en page sous forme de grille

Vous pouvez diviser un graphique (en treillis) en plusieurs graphiques plus petits, chacun représentant une seule ligne ou un tableau croisé dynamique du tableau des résultats.

Vous pouvez diviser un graphique en 12 graphiques plus petits au maximum. Si vous avez plus de 12 lignes ou tableaux croisés dynamiques, limitez vos données à l'aide des options Nombre maximal de lignes, Limite de colonnes ou Limiter les lignes affichées.

Lorsque vous sélectionnez Par tableau croisé dynamique ou Par ligne dans le menu déroulant, l'option Nombre de graphiques par ligne s'affiche. Vous pouvez saisir un nombre compris entre 1 et 12. Si vous ne saisissez pas de nombre, Looker organise les graphiques de la manière la plus équitable possible.

Lorsqu'elle est utilisée avec des tableaux de bord, la mise en page en grille devenir responsive à la taille et à la forme des vignettes du tableau de bord si le paramètre Nombre de graphiques par ligne n'est pas défini.

Tracer les valeurs nulles

Vous pouvez activer ou désactiver l'affichage des valeurs nulles sur le graphique. Lorsque cette option est activée, les valeurs nulles sont tracées à zéro. Lorsqu'elle est désactivée, les sections des graphiques en courbes et en aires peuvent présenter des blancs. Ce paramètre n'est disponible que si l'option Positionnement de la série est définie sur "Superposition".

Intervertir X et Y

Vous pouvez activer ou désactiver le changement d'orientation des axes x et y par rapport à la configuration normale. Lors de l'échange, les dimensions sont tracées sur l'axe des y et les mesures sur l'axe des x.

Points de cluster

L'option Cluster Points vous permet de regrouper de nombreuses valeurs de données dans des blocs. Cela peut améliorer la lisibilité de votre visualisation lorsque vos données apparaissent dans des groupes à haute densité. Le nombre affiché pour chaque cluster correspond au nombre de points de données individuels que le cluster contient. La taille de chaque cluster varie en fonction de la taille de la visualisation dans votre navigateur ou sur un tableau de bord.

Pour faire un zoom avant et afficher tous les points de données individuels inclus dans un groupe, sélectionnez le cercle de ce groupe dans la visualisation. Lorsque vous sélectionnez un cluster, le diagramme de dispersion fait un zoom avant pour afficher les points de données individuels qui composent ce cluster.

Pour revenir à la visualisation complète, sélectionnez l'option Réinitialiser le zoom sur la visualisation.

Masquer la légende

Vous pouvez activer ou désactiver l'apparence de la légende de série sur un graphique. Cette option n'est disponible que s'il y a plusieurs séries (sauf dans le cas d'un graphique à secteurs).

Alignement de la légende

Vous pouvez spécifier si la légende de série s'affiche à gauche, au centre ou à droite du graphique. Cette option n'est disponible que lorsque l'option Masquer la légende est désactivée et lorsqu'il y a plusieurs séries.

Limiter les lignes affichées

Vous pouvez afficher ou masquer des lignes dans une visualisation, en fonction de leur position dans les résultats. Par exemple, si votre visualisation affiche une moyenne glissante sur 7 jours, vous pouvez masquer les 6 premières lignes.

Cliquez sur Limiter les lignes affichées pour activer ou désactiver cette fonctionnalité. Lorsque cette option est activée, vous pouvez spécifier les options suivantes:

  • Masquer ou Afficher: sélectionnez Masquer pour exclure certaines lignes de la visualisation. Sélectionnez Afficher pour n'afficher qu'un nombre limité de lignes dans la visualisation.
  • Première ou Dernière: indiquez si les lignes à masquer ou à afficher sont la première ou la dernière ligne de l'ensemble de résultats.
  • Nombre: indiquez le nombre de lignes à masquer ou à afficher.

Dans la section Données sous votre visualisation, les lignes exclues sont grisées dans une couleur plus foncée.

Cette option dépend de l'ordre des lignes. La modification de l'ordre de tri de la requête ou l'ajout d'une limite de lignes peuvent modifier les lignes affichées ou masquées dans la visualisation.

Tracer les quadrants

L'option Tracer des quadrants vous permet de diviser un graphique à nuage de points en quatre quadrants. Lorsque vous activez l'option Tracer des quadrants pour une visualisation en nuage de points, vous pouvez personnaliser les limites de chaque quadrant, ainsi que la couleur d'arrière-plan et l'étiquette de chacun d'eux. Dans l'exemple de graphique à nuage de points suivant, les utilisateurs sont segmentés en fonction des champs Nombre de commandes et Prix de vente moyen (USD) dans les catégories Consommateurs de luxe pour le premier quadrant, Ambassadeurs de la marque pour le deuxième, Opportunités de croissance pour le troisième et Acheteurs de bonnes affaires fréquentes pour le quatrième.

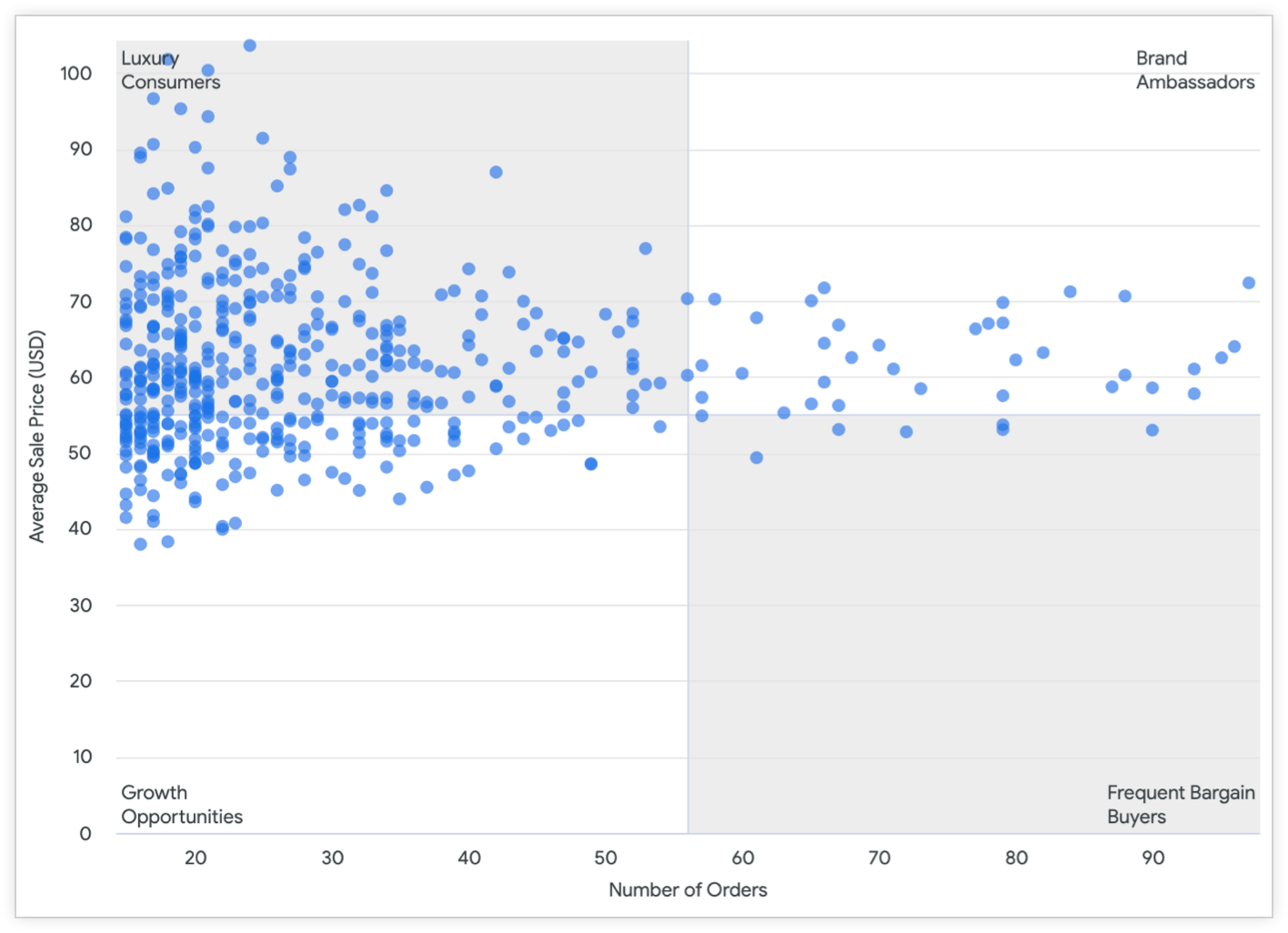

Graphique à nuage de points avec le nombre de commandes sur l'axe X et le prix de vente moyen (USD) sur l'axe Y.

Vous pouvez spécifier les paramètres suivants pour un graphique à nuage de points dans lequel l'option Tracer les quadrants est activée:

  • Point de quadrant X personnalisé: utilisez le curseur pour définir l'emplacement de la ligne de délimitation verticale. Vous pouvez également saisir dans le champ Valeur une valeur numérique du champ représenté sur l'axe X afin de définir la ligne de délimitation verticale sur l'emplacement d'un point spécifique sur l'axe X. Par défaut, la ligne de délimitation se trouve au centre de l'axe des abscisses.
  • Point de quadrant Y personnalisé: utilisez le curseur pour définir l'emplacement de la ligne de délimitation horizontale. Vous pouvez également saisir dans le champ Valeur une valeur numérique du champ représenté sur l'axe Y afin de définir la ligne de délimitation verticale sur l'emplacement d'un point spécifique sur l'axe Y. Par défaut, la ligne de délimitation se trouve au centre de l'axe des ordonnées.

Vous pouvez personnaliser la couleur et l'étiquette de chaque quadrant comme suit:

  1. Sélectionnez la flèche à côté du quadrant que vous souhaitez personnaliser pour développer ses options de personnalisation.
  2. Sélectionnez l'échantillon de couleur pour choisir une couleur d'arrière-plan pour le quadrant.
  3. Dans le champ Libellé, saisissez une étiquette personnalisée pour le quadrant, si vous le souhaitez.

Modifier la configuration du graphique

Le bouton Edit Chart Config (Modifier la configuration du graphique) en bas du menu de visualisation ouvre l'éditeur de configuration de graphique. Cet éditeur vous permet de modifier des visualisations HighCharts en exposant certains paramètres JSON de la visualisation, ce qui permet une personnalisation poussée. Ces personnalisations n'interagissent pas de façon dynamique avec les données.

Le bouton Modifier la configuration du graphique est disponible si vous disposez du rôle d'administrateur Looker ou de l'autorisation can_override_vis_config.

Consultez la section Exemples de l'article de l'éditeur de configuration de graphique pour obtenir des exemples de cas d'utilisation courants, dont les suivants:

  • Modifier la couleur d'arrière-plan et la couleur du texte de l'axe
  • Mise en forme conditionnelle des valeurs d'une série
  • Personnalisation de la couleur des info-bulles
  • Ajouter des bandes de référence verticales et des légendes
  • Ajouter des annotations de graphique

Options du menu de la série

Le menu "Série" permet de contrôler la manière dont chaque série de données est affichée dans le graphique.

Colors

Pour définir la palette de couleurs d'un graphique, accédez à la section Couleurs.

Collection

Une collection vous permet de créer des visualisations et des tableaux de bord thématiques qui s’intègrent bien. Toutes les collections de couleurs intégrées de Looker apparaissent sur la page de documentation Collections de couleurs. Votre administrateur Looker peut également créer une collection de couleurs personnalisée pour votre organisation.

Vous pouvez choisir une collection de couleurs dans le menu déroulant Collection. La section Palette est mise à jour avec une palette de la collection de couleurs de votre choix.

Palette

Une fois que vous avez sélectionné une collection de couleurs, vous pouvez choisir une autre palette ou personnaliser votre palette en cliquant sur la palette de couleurs. Le sélecteur de palettes s'ouvre alors et toutes les palettes de la collection s'affichent.

Les couleurs sont attribuées à chaque série dans l'ordre. Pour une palette catégorie, la première couleur de la palette est attribuée à la première série, et ainsi de suite. Pour une palette séquentielle ou divergente, la couleur située à l'extrémité gauche de la palette est attribuée à la première série, et les couleurs des autres séries se déplacent vers la droite. Si votre requête renvoie plus de séries de données que les couleurs répertoriées, les couleurs se répètent à partir du début de la palette, d'abord en tant que version plus claire de chaque couleur, puis en tant que version plus sombre de chaque couleur.

Créer une palette de couleurs personnalisée

Pour créer une palette de couleurs personnalisée, sélectionnez l'onglet Personnalisé dans l'outil de sélection de palettes. Vous pouvez modifier votre palette de plusieurs manières:

  • Cliquez sur l'une des couleurs présentes pour la modifier.
  • Cliquez sur les boutons + ou - situés sous la palette de couleurs pour ajouter une couleur à la fin de la palette ou supprimer une couleur sélectionnée.
  • Cliquez sur TOUT MODIFIER en bas à droite du menu pour utiliser une liste de valeurs de couleur séparées par une virgule.

Pour modifier une couleur sélectionnée ou toutes les couleurs en même temps, saisissez des chaînes hexadécimales (par exemple, #2ca6cd) ou des noms de couleurs CSS (par exemple, mediumblue) dans la zone de valeur de couleur située en bas du sélecteur.

Pour afficher le sélecteur de couleur et sélectionner une couleur, cliquez sur la roue des couleurs à droite de la case de valeur de couleur. La valeur hexadécimale correspondante pour cette couleur apparaît dans le champ de valeur de couleur.

Si vous cliquez sur TOUT MODIFIER, les codes hexadécimaux de la palette de couleurs que vous avez choisie ou personnalisée sont insérés dans le champ des valeurs de couleur. Le meilleur moyen de copier des palettes de couleurs personnalisées d'un graphique à un autre est de copier et de coller cette liste.

Inverser les couleurs

Vous pouvez inverser les couleurs d'une palette. Pour une palette catégorielle, la dernière couleur de la palette est appliquée à la première série, l'avant-dernière de la palette à la deuxième série, et ainsi de suite. Pour une palette séquentielle ou divergente, cette option applique la couleur située à l'extrémité droite de la palette à la première série et se déplace vers la gauche sur la palette pour les séries suivantes.

Afficher le nom complet du champ

Vous pouvez déterminer si le nom de la vue et le nom du champ doivent être affichés pour chaque titre d'axe et nom de série. Lorsque l'option Afficher le nom complet du champ est désactivée, seul le nom du champ est généralement affiché. Toutefois, les mesures de type count n'affichent que le nom de la vue.

Style de point

Vous pouvez spécifier la façon dont les points de données apparaissent sur un graphique:

  • Aucun:les points ne s'affichent pas. Pour les graphiques en courbes et en aires.
  • Cercle (plein) : des cercles pleins s'affichent.
  • Cercle (contour):les cercles encadrés s'affichent.

Dimensionner les points par champ

La sélection d'un champ dans la liste déroulante Taille des points par champ permet de définir la taille de tous les points du graphique en fonction du champ sélectionné. Ce champ ne sera plus représenté séparément sur le graphique, sauf si l'option Tracer la taille par champ est activée. Lorsque les points sont dimensionnés en fonction d'un champ, une clé apparaît dans la légende indiquant le champ par lequel les points sont dimensionnés.

L'option Redimensionner les points par champ est désactivée lorsqu'un tableau de données contient un tableau croisé dynamique ainsi qu'une mesure située en dehors de celui-ci. Par exemple, si votre table inclut un calcul de table qui utilise une fonction pivot_index, l'option Size Points by Field (Points de taille par champ) n'est pas disponible.

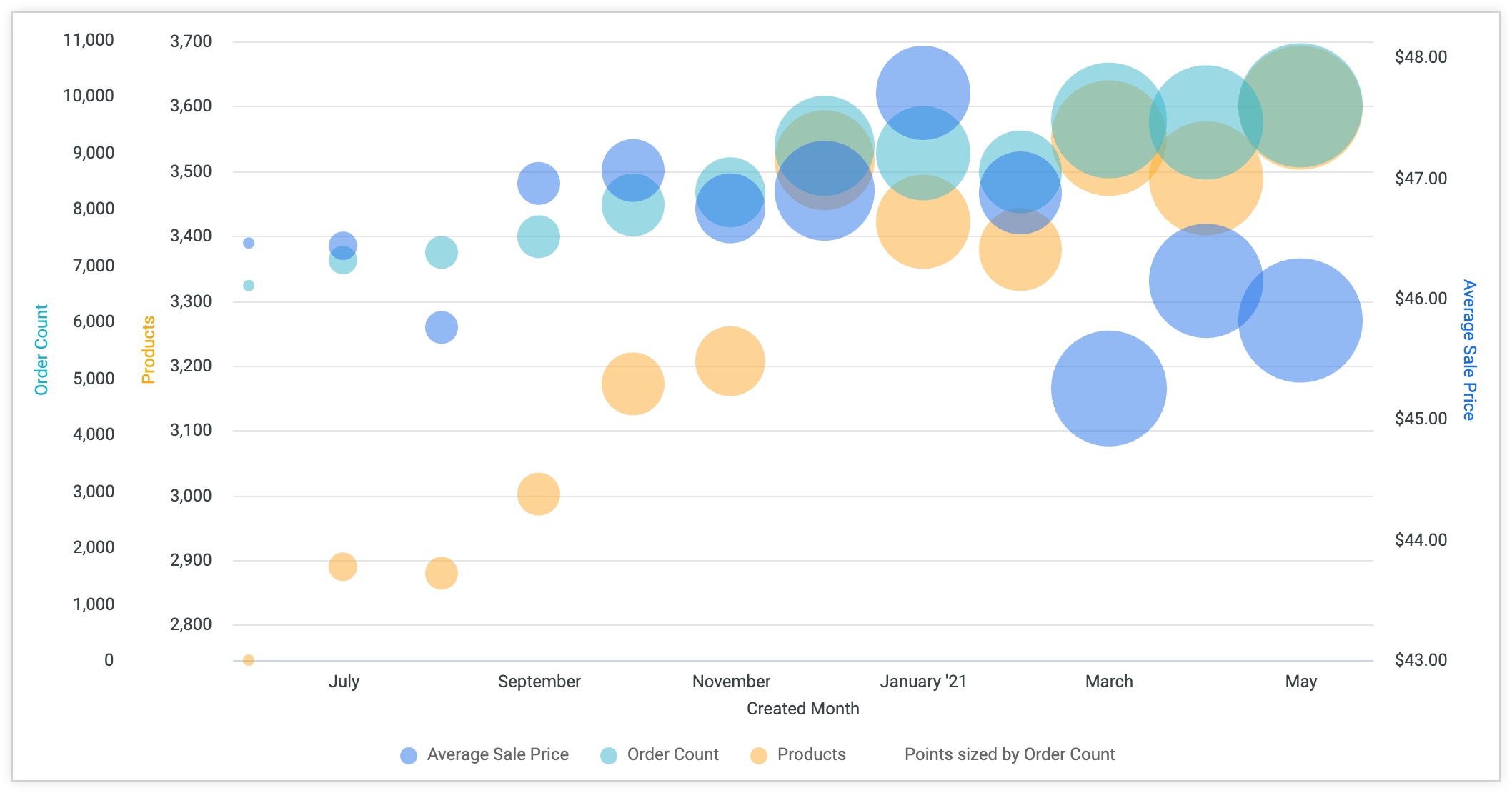

Tracer la taille par champ

Le bouton Tracer la taille par champ apparaît lorsqu'un champ est sélectionné dans la liste déroulante Taille des points par champ et qu'au moins deux mesures sont affichées dans vos données. Ce bouton bascule détermine si le champ utilisé pour dimensionner les points est également tracé séparément. Lorsqu'il est désactivé (paramètre par défaut), le champ n'est pas tracé. Lorsqu'elle est activée, des points supplémentaires apparaissent sur le graphique représentant ce champ.

Personnalisations

Vous pouvez personnaliser chaque série du graphique de plusieurs manières:

  1. Cliquez sur la flèche située à côté d'une série pour développer ses options.
  2. Cliquez sur l'échantillon de couleur pour choisir une couleur personnalisée pour la série. Cette option remplace la palette de couleurs définie par l'option Couleurs.
  3. Dans la section Libellé, saisissez un libellé de série personnalisé, si vous le souhaitez. Cela a un impact sur la légende et les info-bulles du graphique.
  4. Dans la section Type, sélectionnez un autre type de visualisation pour la série, si vous le souhaitez. Cela est utile pour combiner différents types de visualisation sur le même graphique, par exemple pour afficher une série sous forme de colonnes et une autre sous forme de ligne.
  5. Dans la section Points, pour les séries de type ligne, zone ou nuage de points, sélectionnez la forme des points du graphique.

Options du menu "Valeurs"

Étiquettes de valeur

Vous pouvez activer ou désactiver l'apparence des libellés des valeurs pour chaque point de données d'un graphique.

Sélectionner un champ pour l'étiquette de valeur

Lorsque l'option Libellés de valeurs est activée, le menu déroulant Sélectionner un champ pour le libellé de valeur s'affiche.

Vous pouvez sélectionner un champ dans le menu déroulant qui sera utilisé comme étiquette de valeur pour les points de données de la visualisation. Le menu déroulant contient les dimensions de la requête qui ne sont pas masquées dans la visualisation. La valeur par défaut des étiquettes de valeur est la valeur de mesure tracée dans le graphique.

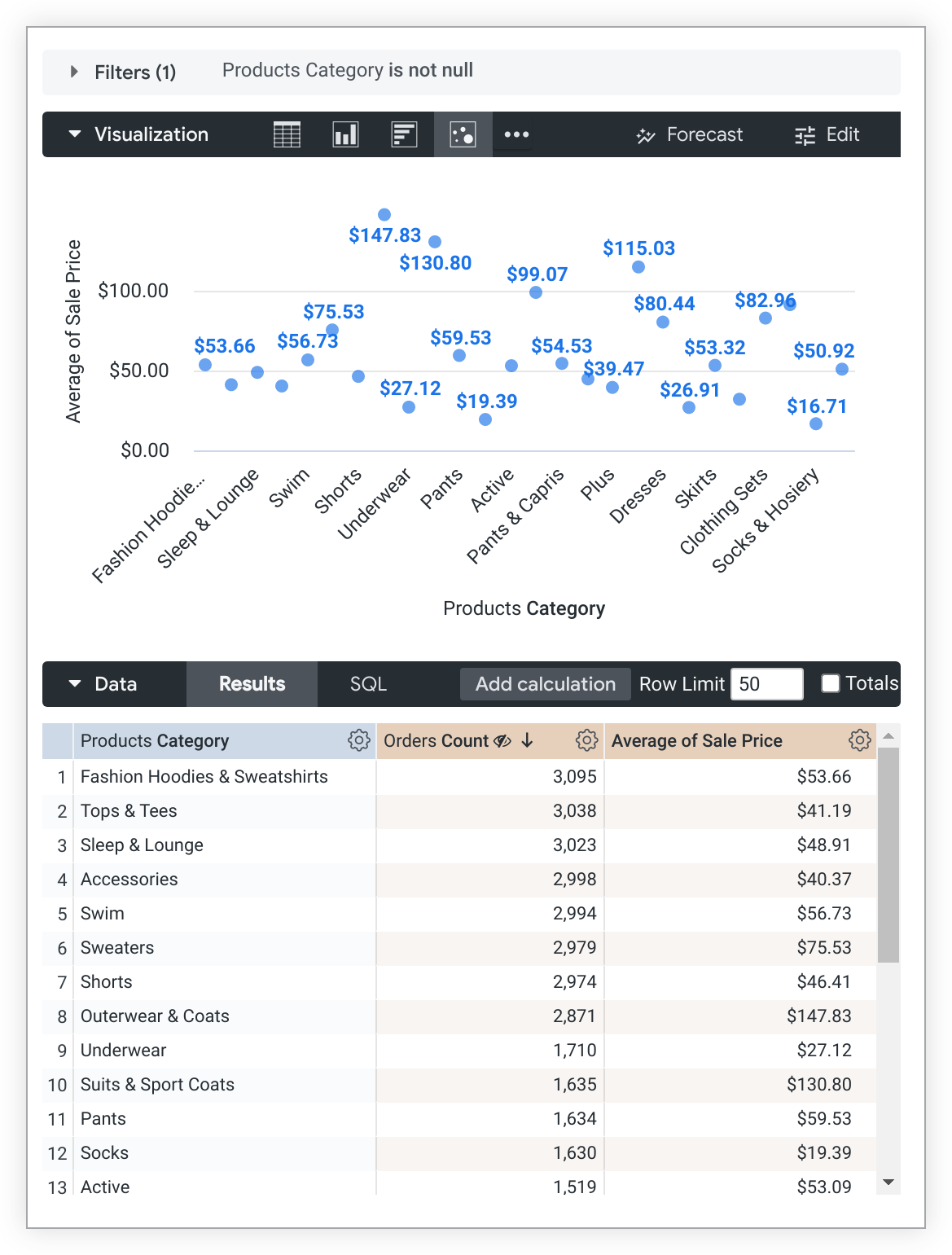

Par exemple, la visualisation suivante utilise le paramètre par défaut du libellé de valeur, qui est la mesure Moyenne du prix de vente.

Graphique à nuage de points avec la catégorie sur l'axe des x et la moyenne du prix de vente sur l'axe des y.

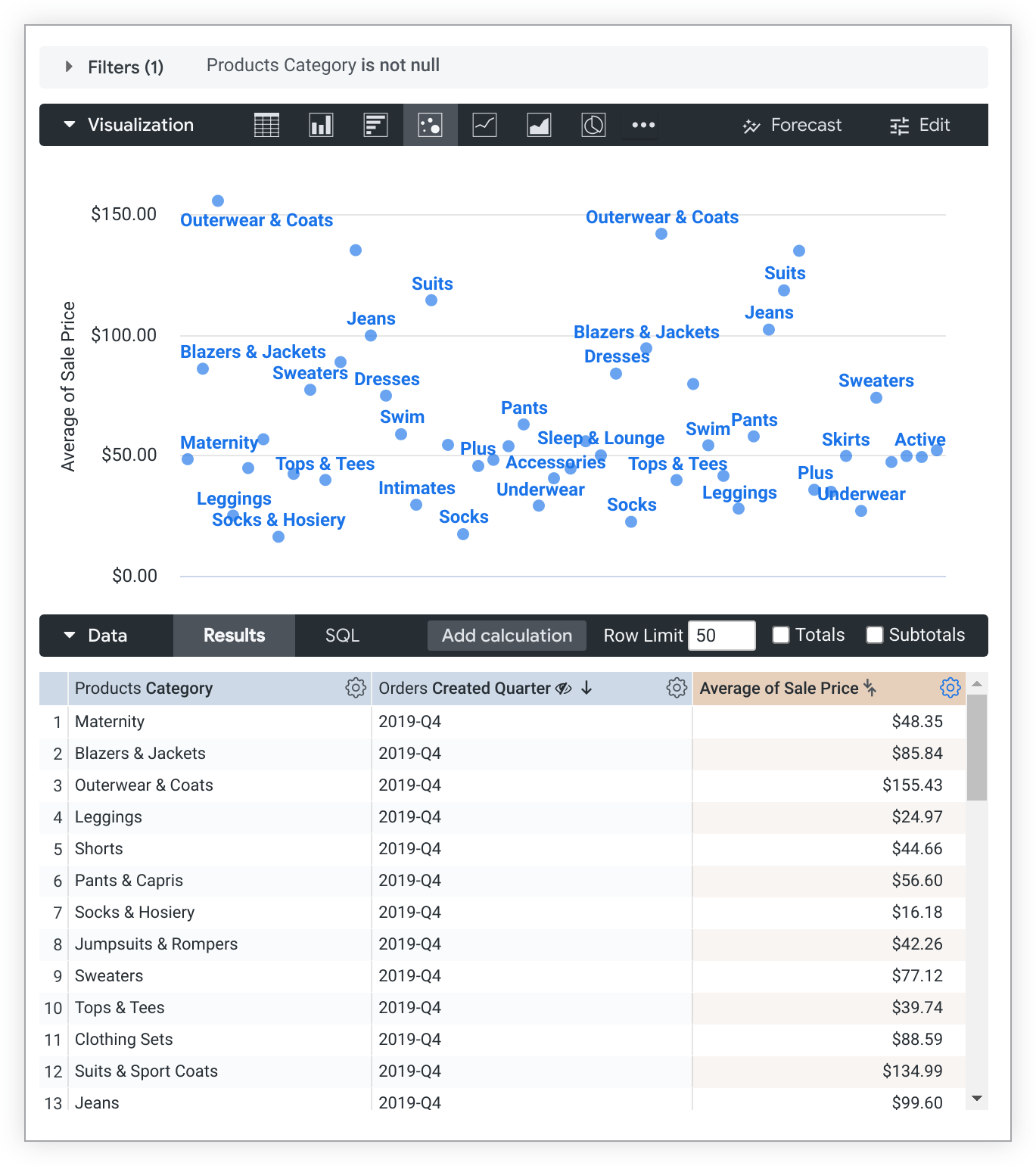

Toutefois, vous pouvez remplacer l'option Sélectionner un champ pour le libellé de valeur par la dimension Catégorie de produits, puis désactiver les paramètres Afficher le nom de l'axe et Libellés des valeurs de l'axe dans les options du menu X afin d'obtenir la visualisation suivante:

Les points de données du graphique à nuage de points sont libellés avec les valeurs de la dimension "Catégorie de produits".

La requête contient également une dimension qui n'apparaît pas dans la visualisation : Trimestres de création des commandes. Comme elle est masquée, cette dimension n'est pas disponible dans le menu déroulant Sélectionner un champ pour le libellé de valeur.

Ajouter une étiquette aux colonnes de valeurs nulles

Vous pouvez activer ou désactiver l'apparence des libellés pour les points de données nuls.

Couleurs des valeurs

Vous pouvez définir les couleurs des libellés des valeurs. Ce champ accepte une liste d'une ou plusieurs valeurs de couleur séparées par une virgule. Les valeurs de couleur peuvent prendre la forme de chaînes hexadécimales RVB (par exemple, #2ca6cd) ou de noms de couleurs CSS (par exemple, mediumblue).

S'il est défini sur plusieurs couleurs, les couleurs sont attribuées à chaque série dans l'ordre. La première couleur du tableau sous-jacent est attribuée à la première série, et ainsi de suite. Si la requête renvoie plus de séries de données que les couleurs listées, Looker affecte la couleur de la série à l'étiquette de la valeur une fois qu'il n'y a plus de couleurs personnalisées.

Si aucune valeur de couleur n'est fournie, Looker attribue la couleur de la série à l'étiquette de la valeur.

Taille de police

Vous pouvez définir la taille de police des libellés des valeurs à l'aide de n'importe quelle taille CSS valide. Par exemple, vous pouvez spécifier un nombre de pixels, tel que 10px ou 12px.

Rotation des valeurs

Vous pouvez définir la rotation des libellés des valeurs. Ce paramètre accepte des valeurs comprises entre -360 et 360, indiquant le nombre de degrés de rotation des étiquettes. La rotation des valeurs n'est disponible qu'avec les options de positionnement de la série ou de superposition.

Format de valeur

Vous pouvez spécifier le format de la valeur indépendamment de la dimension ou de la mesure sous-jacente. Le champ accepte une mise en forme de type Excel. Si aucune mise en forme n'est spécifiée, la valeur s'affiche dans le format de la dimension ou de la mesure sous-jacente.

Le guide complet de MS Excel explique comment spécifier ces formats dans leur documentation. Toutefois, la mise en forme des couleurs n'est actuellement pas prise en charge dans Looker.

Pour les développeurs Looker: la mise en forme utilisée dans le champ Format de la valeur est identique à celle utilisée avec le paramètre LookML value_format, sauf que le paramètre value_format exige que la chaîne de mise en forme soit entourée de guillemets doubles. Dans le champ Format de la valeur, la chaîne de mise en forme n'est pas placée entre guillemets.

La page de documentation Ajouter une mise en forme personnalisée à des champs numériques explique comment utiliser une mise en forme personnalisée.

Options du menu X

Type d'échelle

Vous pouvez spécifier le mode de calcul et d'affichage de l'échelle de l'axe X.

  • Automatique basée sur les données: l'échelle est déduite des données sous-jacentes. Il s'agit du paramètre par défaut.
  • Ordinales: les données sont tracées le long de l'axe des abscisses sous la forme d'entrées discrètes et espacées de manière régulière, quelle que soit la distance relative entre les points de données.
  • Linéaire: les données sont représentées par des valeurs numériques linéaires. Cette option ne s'applique que lorsque les données sous-jacentes peuvent être converties en nombres.
  • Heure: les données sont représentées sous forme de valeurs temporelles. L'axe des x est étiqueté avec les incréments de temps appropriés.

Axe inversé

Vous pouvez modifier la direction de l'axe X. Lorsque ce paramètre est désactivé, les valeurs augmentent de gauche à droite. Lorsque cette option est activée, les valeurs diminuent de gauche à droite.

Autoriser le zoom

Cette option n'est disponible que pour les graphiques cartésiens (graphiques à colonnes, à barres, à nuage de points, en courbes, en aires, en cascade ou en boîte).

Cette option est activée par défaut. Lorsqu'elle est activée, vous pouvez effectuer un zoom sur une visualisation dans un tableau de bord, une présentation ou une exploration.

Consultez la page de documentation Afficher des tableaux de bord ou Afficher des Looks pour en savoir plus sur l'utilisation de la fonctionnalité de zoom.

Lorsque cette option est désactivée, l'option Autoriser le zoom du menu Y est masquée et vous ne pouvez pas zoomer sur la visualisation.

Afficher le nom de l'axe

Vous pouvez modifier l'apparence du libellé du nom de l'axe X.

Nom d'axe personnalisé

Vous pouvez définir le nom de l'axe des x à l'aide de n'importe quelle valeur de chaîne. Cette option n'est disponible que si l'option Afficher le nom de l'axe est activée.

Étiquettes de valeurs de l'axe

L'option Libellés des valeurs de l'axe active ou désactive l'apparence des libellés des valeurs sur l'axe X.

Quadrillage

Vous pouvez activer ou désactiver l'apparence du quadrillage à partir de l'axe X. Les lignes de quadrillage sont espacées en fonction de l'échelle de l'axe des x.

Rotation des étiquettes

Vous pouvez définir la rotation des libellés des valeurs de l'axe X. Ce paramètre accepte des valeurs comprises entre -360 et 360, indiquant le nombre de degrés de rotation des étiquettes.

Format des étiquettes temporelles

Vous pouvez spécifier la façon dont les libellés de valeur de l'axe des x s'affichent pour les graphiques avec une dimension temporelle sur l'axe des x. Ce paramètre accepte la syntaxe de mise en forme de l'heure, comme indiqué ci-dessous. Consultez Mise en forme de l'heure pour les graphiques Looker pour toutes les options de mise en forme.

  • %b '%y, %H:%M affiche Aug '14, 22:31
  • %B %Y, %I:%M %p affiche August 2014, 10:31 PM
  • %x %X affiche 12/15/2014 10:31:00
  • %I:%M:%S %p affiche 10:31:00 PM

Options du menu Y

Quadrillage

Vous pouvez activer ou désactiver l'apparence du quadrillage à partir de l'axe Y. Les lignes de quadrillage sont espacées en fonction de l'échelle de l'axe des y.

Axe inversé

Vous pouvez modifier la direction de l'axe Y. Lorsqu'elle est désactivée, les valeurs augmentent en montant sur l'axe. Lorsque cette option est activée, les valeurs diminuent en montant l'axe.

Autoriser le zoom

Cette option n'est disponible que pour les graphiques cartésiens (graphiques à colonnes, à barres, à nuage de points, en courbes, en aires, en cascade ou en boîte).

Cette option n'est disponible que lorsque l'option Autoriser le zoom du menu X est activée. Cette option est activée par défaut. Lorsqu'elle est activée, vous pouvez effectuer un zoom sur une visualisation dans un tableau de bord, une présentation ou une exploration.

Consultez la page de documentation Afficher des tableaux de bord ou Afficher des Looks pour en savoir plus sur l'utilisation de la fonctionnalité de zoom.

Si cette option est désactivée, mais que l'option Autoriser le zoom est activée dans le menu X, vous ne pouvez pas zoomer sur une vue plus rapprochée de l'axe Y. Vous ne pouvez effectuer un zoom que sur une vue plus rapprochée de l'axe X.

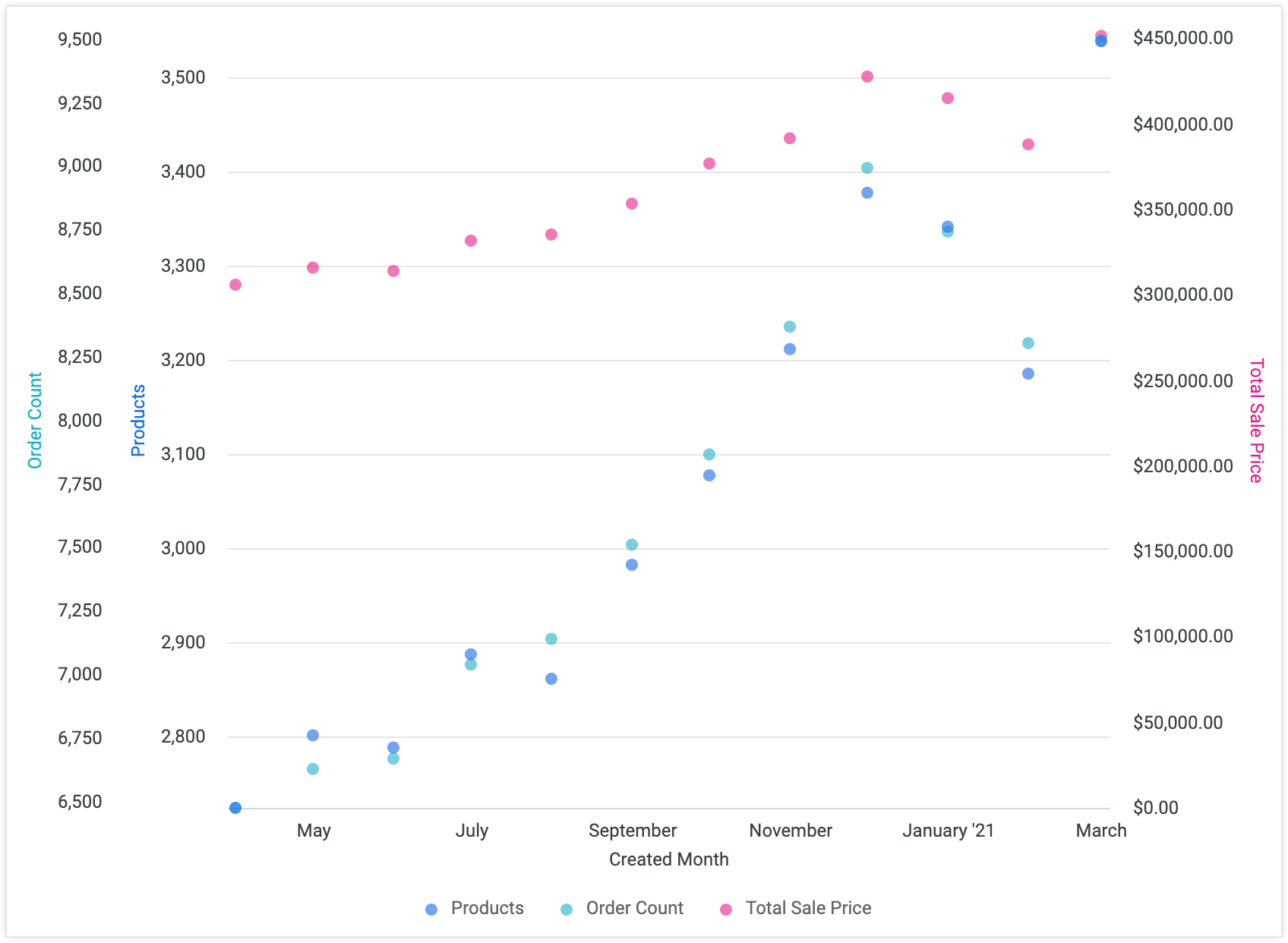

Axes de gauche et Axes de droite

Vous pouvez configurer les axes Y d'un graphique. Par exemple, si un graphique comporte trois mesures avec des échelles de valeurs très différentes, vous pouvez placer un axe des y à droite et deux à gauche.

Sur les côtés gauche et droit du graphique, vous pouvez avoir un ou plusieurs axes Y, chacun associé à une ou plusieurs séries de données. Chaque série de données est basée sur une mesure, même si celle-ci a fait l'objet d'un pivotement. Les calculs de table qui utilisent une mesure sont répertoriés sous la forme d'une série de données et peuvent être déplacés vers un autre axe.

Avantages de la spécification d'axes

Grâce à cette fonctionnalité, n'importe quel graphique peut:

  • Combiner des séries arbitraires sur un nombre illimité d'axes
  • Diviser des séries croisées dynamiques sur plusieurs axes par mesure
  • Afficher les axes supérieur et inférieur dans les graphiques en rotation
  • Afficher des graphiques avec différents types de mesures à condition qu'ils ne soient pas combinés (par exemple, linéaires et logarithmiques)
  • Afficher les graphiques de journal avec des valeurs comprises entre 0 et 1

Chaque axe des ordonnées possède son propre ensemble d'options de configuration et affiche une ou plusieurs séries de données sur une échelle par rapport à cet axe.

Cas particuliers de spécification d'axes

Chaque mesure va sur un axe. Si vous avez une mesure pivotée, toutes ses valeurs croisées dynamiquement vont sur le même axe. Pour spécifier l'axe d'une mesure particulière pour chaque tableau croisé dynamique, utilisez plutôt des mesures filtrées. Créez une mesure filtrée pour chaque valeur possible (et éventuellement une autre pour les valeurs imprévues). Vous pouvez ensuite spécifier l'axe à utiliser pour chacune de vos nouvelles mesures.

Les graphiques dont l'option Positionnement de la série est définie sur Regroupé ou Superposition peuvent avoir plusieurs axes Y. Les graphiques empilés ou pourcentages empilés comportent une série de données empilées et un axe des ordonnées.

Attribuer, supprimer et modifier des axes

Pour affecter une série de données à un axe des y, cliquez dessus et faites-la glisser vers la zone "Axes de gauche" ou "Axes de droite" souhaitée. Vous pouvez créer un axe ou ajouter la série de données à un axe y existant.

Un utilisateur fait glisser le champ "Prix de vente total" de la section "Axes de gauche" de l'onglet "Options de visualisation Y" vers la section "Axes de droite".

Vous pouvez également supprimer un axe en faisant glisser chacune de ses séries de données vers un autre axe des y.

Lorsque vous déplacez une série de données vers un autre axe:

  • Si une série de données est la seule associée à un axe et que vous la déplacez vers un nouvel axe, tous ses paramètres sont conservés, y compris le nom de l'axe.
  • Si une série de données est l'une des nombreuses séries associées à un axe et que vous la déplacez vers un nouvel axe, presque tous ses paramètres sont conservés, à l'exception du nom de l'axe.
  • Si vous déplacez une série de données vers un axe existant, elle hérite des paramètres de l'axe de destination.

Configurer l'axe

La section Configure Axis (Configurer l'axe) affiche un onglet pour chaque axe Y configuré dans les sections Axes de gauche et Axes de droite. Cliquez sur l'onglet d'un axe pour configurer cet axe des y. Vous configurez chaque axe des y séparément à l'aide de son propre ensemble d'options de configuration.

Type d'échelle

Vous pouvez spécifier le mode de calcul et d'affichage de l'échelle de l'axe Y. Les options ci-dessous ne s'appliquent pas toutes à tous les types de graphiques.

  • Linéaire: les données sont représentées sur l'axe Y sous la forme d'entrées discrètes et espacées de manière régulière, quelle que soit la distance relative entre les points de données. Il s'agit du paramètre par défaut. La plupart des données sont mieux affichées sur une échelle linéaire.

  • Logarithmique: les données sont représentées sur l'axe Y à l'aide d'une échelle logarithmique basée sur les ordres de grandeur. Si les données comportent un cluster composé de valeurs très petites et très élevées, ce paramètre vous permet de voir les variations des petites valeurs tout en affichant les valeurs les plus élevées. Le type d'échelle logarithmique ne peut être utilisé que pour les données contenant des valeurs positives. Il n'est disponible que si vous avez défini l'option Positionnement de la série sur Regroupé ou Superposition dans l'onglet Trace.

Afficher le nom des axes

Vous pouvez modifier l'apparence des libellés des noms de l'axe Y.

Afficher les valeurs d'axe

Vous pouvez modifier l'apparence des valeurs de l'axe Y.

Détacher l'axe de la valeur zéro

Vous pouvez déplacer le curseur du graphique sur la zone qui contient des données, plutôt que d'afficher l'échelle complète à partir de zéro.

Nom de l'axe

Vous pouvez saisir le libellé de l'axe des ordonnées sélectionné.

Format de l'axe Y

Vous pouvez spécifier le format numérique des valeurs de l'axe Y, indépendamment de la dimension ou de la mesure sous-jacente. Le paramètre accepte la mise en forme Excel. Si aucune mise en forme n'est spécifiée, la valeur s'affiche dans le format de la dimension ou de la mesure sous-jacente.

Le guide complet d'Excel explique comment spécifier ces formats dans leur documentation. À l'heure actuelle, le formatage des dates et des couleurs n'est pas pris en charge dans Looker.

Certaines des options de mise en forme les plus courantes sont présentées sur la page de documentation Ajouter une mise en forme personnalisée à des champs numériques.

Densité des graduations

Vous pouvez définir la densité des graduations sur l'axe des ordonnées:

  • Par défaut: les graduations sont définies sur la densité par défaut.

  • Personnalisée: définissez des graduations avec une densité personnalisée. Un curseur vous permet de définir la densité personnalisée.

Valeur minimale

Vous pouvez définir la valeur minimale de l'axe Y sélectionné.

Valeur maximale

Vous pouvez définir la valeur maximale de l'axe des ordonnées sélectionné.

Ajouter une ligne de référence

Les lignes de référence sont appliquées à la première série des résultats de votre requête et ignorent les séries masquées. Vous pouvez réorganiser les colonnes de la table de données pour modifier la série à laquelle la ligne de référence est appliquée.

Le bouton Ajouter une ligne de référence permet de créer des lignes de référence dans un graphique. Cliquez dessus autant de fois que vous le souhaitez pour ajouter des lignes de référence et afficher leurs paramètres. Pour supprimer une ligne de référence, cliquez sur le X en haut à droite de ses paramètres.

Saisissez (pour une ligne de référence)

Vous pouvez spécifier le type de ligne de référence à appliquer au graphique:

  • Ligne: une ligne horizontale est tracée au niveau de la valeur de l'axe Y saisie dans le paramètre Valeur.
  • Plage: une plage ombrée est représentée, y compris entre les valeurs de l'axe Y saisies dans les paramètres Valeur de début et Valeur de fin.
  • Ligne avec marges: une ligne horizontale est tracée au niveau de la valeur de l'axe Y saisie dans le paramètre Valeur. Les plages ombrées sont représentées au-dessus et en dessous de la ligne horizontale, en fonction des valeurs saisies dans les paramètres Marge au-dessus et Marge en dessous.

"Valeur", "Valeur de début" et "Valeur de fin" (pour une ligne de référence)

Vous pouvez spécifier le point sur l'axe pour tracer la ligne de référence. Vous pouvez définir la valeur médiane, moyenne (moyenne), maximale ou minimale des données renvoyées dans les résultats de votre requête. Vous pouvez également sélectionner "Personnalisé" pour saisir une valeur spécifique sur l'axe.

Lorsque le paramètre Type est défini sur "Plage", les paramètres Valeur de début et Valeur de fin remplacent le paramètre Valeur. Ils acceptent les mêmes types de valeurs que Valeur.

Marge au-dessus et Marge inférieure (pour une ligne de référence)

Les options Marge supérieure et Marge inférieure spécifient les plages ombrées à tracer de chaque côté d'une ligne de référence lorsque le Type est défini sur Ligne avec marges.

Vous pouvez définir les valeurs de marge sur l'écart type ou la variance de la population pour les résultats de votre requête. Vous pouvez également sélectionner Personnalisé pour saisir une valeur spécifique, ou saisir une valeur spécifique, ou encore "min", "max", "moyenne" ou "médiane" afin d'utiliser ces calculs à partir des résultats de votre requête.

Libellé (pour une ligne de référence)

Vous pouvez indiquer le libellé à afficher sur la ligne de référence dans le champ Libellé. Vous pouvez également utiliser les calculs suivants, intégrés entre accolades doubles {{ }} dans le champ Libellé:

  • médiane
  • mean
  • max
  • min
  • écart (pour l'écart type de la population)
  • variance (pour la variance de la population)

Par exemple, saisissez "Average: {{mean}}" pour afficher une valeur du type Average: 123.4.

Si vous laissez le champ Libellé vide, la valeur de la ligne apparaît sur la ligne de référence.

Position du libellé (pour une ligne de référence)

Vous pouvez placer le libellé de la ligne de référence à gauche ou à droite du graphique, ou au centre, en sélectionnant l'une de ces options sous Position du libellé.

Couleur (pour une ligne de référence)

Vous pouvez spécifier la couleur de la ligne de référence dans un graphique.

Cliquez sur la case de couleur pour afficher un sélecteur de palette que vous pouvez faire défiler pour choisir une couleur. Pour choisir une couleur personnalisée, sélectionnez l'onglet Personnalisé dans le sélecteur de palette et utilisez le sélecteur de couleur qui s'affiche, ou saisissez une chaîne hexadécimale ou une chaîne de couleur nommée CSS dans le champ de valeur de couleur.

Format de valeur (pour une ligne de référence)

Vous pouvez ajouter une mise en forme personnalisée à la valeur indiquée dans le libellé de la ligne de référence.

Vous pouvez utiliser une mise en forme de style Excel pour mettre en forme la valeur du libellé. La page de documentation Ajouter une mise en forme personnalisée à des champs numériques explique comment utiliser une mise en forme personnalisée.

Ajouter une ligne de tendance

Les lignes de tendance indiquent la direction dominante des données dans un graphique. Si votre graphique accepte une ligne de tendance, le bouton Ajouter une ligne de tendance apparaît dans les options du menu Y.

Les lignes de tendance ne sont pas compatibles avec les cas d'utilisation suivants:

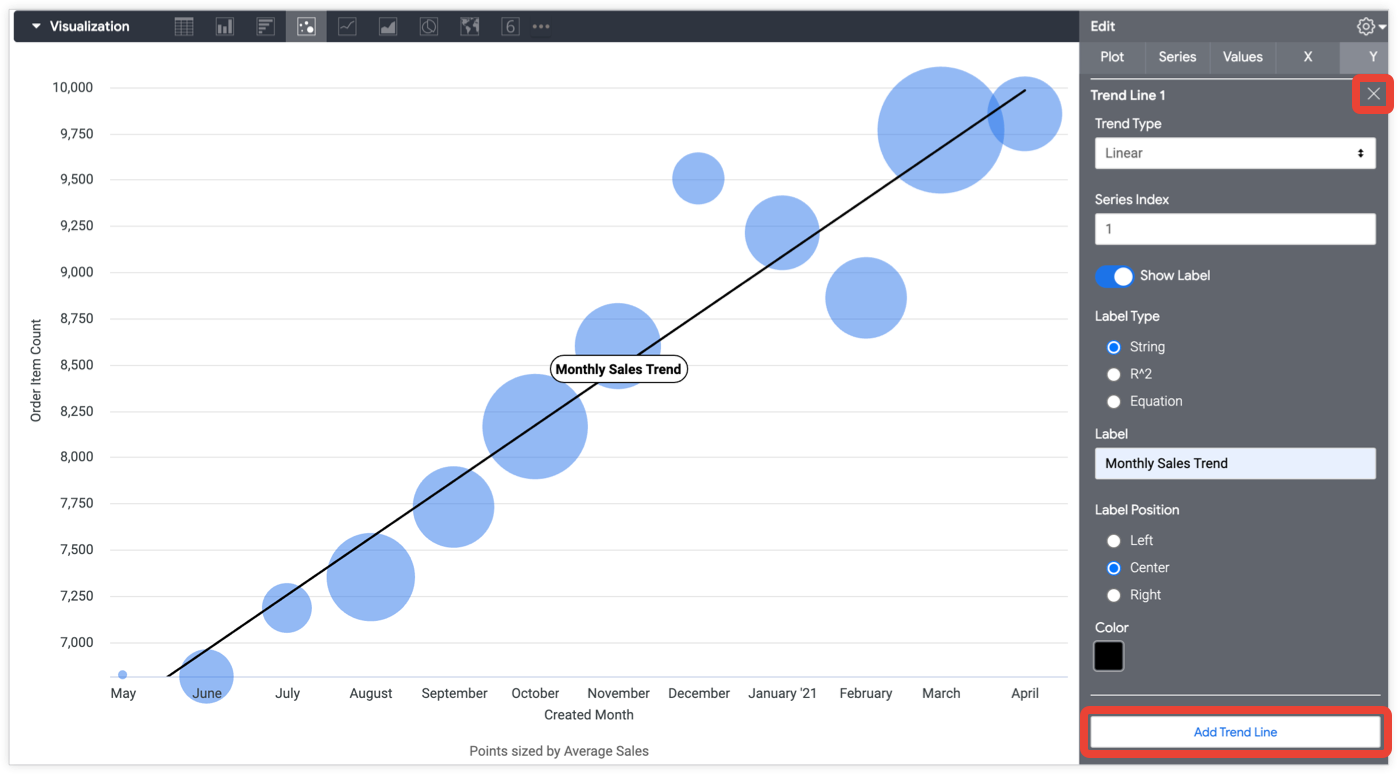

Cliquez sur le bouton Ajouter une ligne de tendance pour ajouter des lignes de tendance à votre graphique. Cliquez dessus autant de fois que vous le souhaitez pour ajouter un nombre illimité de lignes de tendance et afficher leurs paramètres. Pour supprimer une ligne de tendance, cliquez sur le X en haut à droite de ses paramètres.

Type de tendance

Vous pouvez spécifier le type de ligne de tendance à appliquer au graphique:

  • Linéaire: une ligne de tendance linéaire trace une ligne droite qui correspond le mieux aux données. Elle est souvent utilisée lorsque les valeurs augmentent ou diminuent à un rythme relativement stable. Vos données peuvent avoir des valeurs négatives et/ou positives.

    L'équation qui régit une ligne de tendance linéaire est y = a + bx.

  • Exponentielle: une ligne de tendance exponentielle traite la variable y comme une fonction exponentielle de la variable x. Elle est généralement utilisée lorsque les valeurs y augmentent ou diminuent de manière exponentielle. Vous ne pouvez pas utiliser cette option si votre variable y inclut des valeurs nulles ou négatives.

    L'équation qui régit une ligne de tendance exponentielle est y = aebx.

  • Logarithmique: une ligne de tendance logarithmique représente la variable y comme une fonction logarithmique de la variable x (basée sur des ordres de grandeur). Elle est généralement utilisée lorsque le taux de changement de la variable y augmente ou diminue rapidement, puis se stabilise. La ligne est courbe selon une échelle linéaire et une ligne droite sur une échelle logarithmique. Vous définissez le type d'échelle à l'aide de l'option Type d'échelle. Vous ne pouvez pas utiliser cette option si votre variable x inclut des valeurs nulles ou négatives.

    L'équation qui régit une ligne de tendance logarithmique est y = a + b * ln(x).

  • Puissance: une courbe de tendance électrique est généralement utilisée avec les ensembles de données qui comparent les mesures qui augmentent à un rythme spécifique. Vous ne pouvez pas utiliser cette option si vos données comprennent des valeurs nulles ou négatives. La variable y est représentée comme une fonction de puissance de la variable x.

    L'équation utilisée pour créer la ligne de tendance des puissances est y = a * x^b, où b est la pente (gradient) et a est l'ordonnée à l'origine (la valeur x où la ligne croise l'axe des ordonnées).

  • Polynomiale: une ligne de tendance polynomiale trace la variable y comme une fonction polynomiale d'un ordre et d'une valeur x donnés. Les lignes de tendance polynomiale nécessitent que vous saisissiez l'ordre souhaité du polynôme à calculer. Looker utilise par défaut un ordre de 3.

    L'équation qui régit une ligne de tendance polynomiale, dans l'ordre o, est y = a + b * x + ... + k * x^o.

  • Moyenne mobile: les données sont représentées sur l'axe Y sous la forme d'une moyenne mobile, également appelée moyenne glissante. Elle est généralement utilisée pour lisser les fluctuations mineures et afficher une tendance globale plus clairement. Chaque point de la ligne de tendance de la moyenne mobile correspond à la valeur moyenne des points de données précédents. Le nombre de points de données précédents à inclure peut être spécifié avec le paramètre Période. Par exemple, si vous appliquez une ligne de tendance aux ventes quotidiennes et que la période est définie sur 7, alors, pour une date donnée, la moyenne mobile représente les ventes moyennes pour la période de 7 jours se terminant à cette date. Si le nombre de points de données précédents est inférieur au paramètre de période, la moyenne mobile est calculée sur les périodes partielles, mais est recalculée en fonction du nombre de points de données disponibles.

Point (pour une ligne de tendance)

Vous pouvez spécifier le nombre de points de données à inclure lors du calcul d'une moyenne mobile. Sélectionnez un type de tendance pour la moyenne mobile afin d'afficher ce paramètre.

Les moyennes mobiles sont généralement utilisées pour les données temporelles. Les options disponibles sont 7 (pour une semaine), 14 (pour 2 semaines) et 28 (pour 4 semaines).

Index de série (pour une courbe de tendance)

Vous pouvez spécifier les séries de graphiques auxquelles une ligne de tendance doit être ajoutée.

Cette option est définie par défaut sur 1, la première série définie. Chaque série est numérotée en fonction de l'ordre dans lequel elle apparaît dans votre tableau de données.

Ordre (pour une courbe de tendance)

Vous pouvez spécifier l'ordre du polynôme calculé par la régression du polynôme. La valeur par défaut est "3".

Choisissez "Polynôme" comme Type de tendance pour afficher ce paramètre.

Afficher le libellé (pour une ligne de tendance)

Vous pouvez activer ou désactiver l'ajout d'un libellé descriptif à la ligne de tendance.

Libellé (pour une ligne de tendance)

Vous pouvez spécifier le texte du libellé.

Position du libellé (pour une ligne de tendance)

Vous pouvez spécifier si le libellé de la ligne de tendance apparaît sur le bord gauche de la ligne de tendance, au centre ou à droite de cette dernière.

Type de libellé (pour une ligne de tendance)

Vous pouvez spécifier le type de libellé à appliquer à la ligne de tendance:

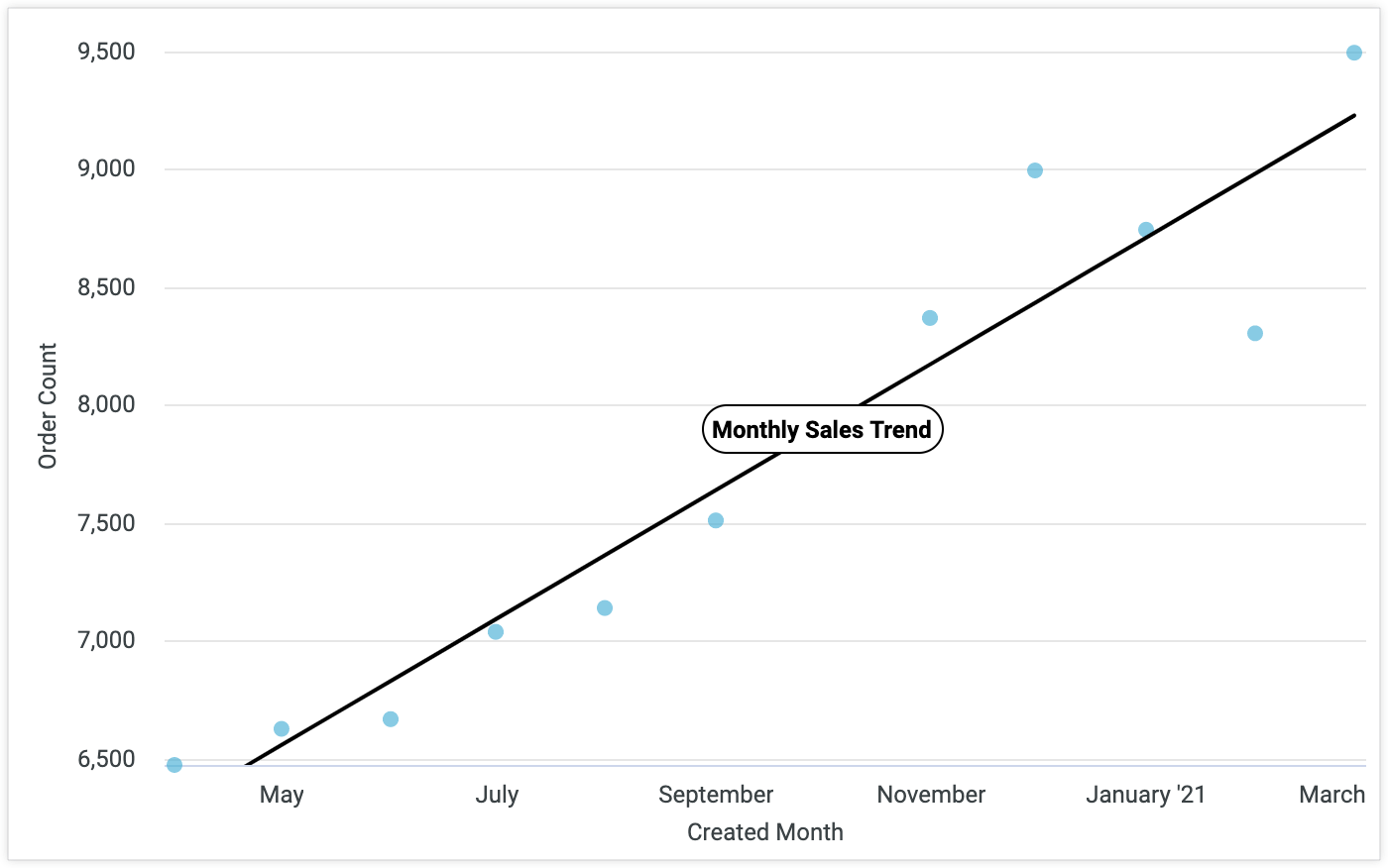

  • Chaîne: applique le texte spécifié dans le champ Libellé à la ligne de tendance.

  • R^2: applique une étiquette de coefficient de détermination, également appelée R-carré, à la ligne de tendance. L'étiquette R^2 indique la proportion de variance dans les données de l'indice de la série. Elle vous aide à comprendre dans quelle mesure la ligne de tendance correspond aux données (0 signifiant "non adapté", 1 signifiant "adéquation parfaite") et les valeurs intermédiaires indiquant un ajustement partiel. Cette option ne fonctionne que si Type de tendance est défini sur "Linéaire".

  • Équation: applique une étiquette à la ligne de tendance qui indique l'équation utilisée pour déterminer la ligne de tendance.

Couleur (pour une ligne de tendance)

Vous pouvez spécifier la couleur de la ligne de tendance d'un graphique.

Cliquez sur la case de couleur pour afficher un sélecteur de palette que vous pouvez faire défiler pour choisir une couleur. Pour choisir une couleur personnalisée, sélectionnez l'onglet Personnalisé dans le sélecteur de palette et utilisez le sélecteur de couleur qui s'affiche, ou saisissez une chaîne hexadécimale ou une chaîne de couleur nommée CSS dans le champ de valeur de couleur.
