Com os gráficos de mapa, você pode visualizar dados geográficos em mapas responsivos e interativos e ter controle significativo sobre a forma como os pontos do mapa são plotados.
Como criar um gráfico de mapa interativo
Para criar um gráfico de mapa, sua consulta deve incluir pelo menos um dos seguintes campos:
- Uma dimensão baseada em dados de latitude e longitude. Isso é definido por um desenvolvedor do LookML como uma dimensão de
type: location. - Uma dimensão com uma camada de mapa atribuída a ela. Os desenvolvedores do LookML podem adicionar uma camada de mapa integrada ou uma camada de mapa personalizada a uma dimensão usando o parâmetro
map_layer_name. - Uma dimensão de CEP. As regiões de CEP são baseadas nas áreas de tabulação de CEP (ZCTAs) de 2010. Pode não haver uma correspondência de um para um entre os códigos postais e as ZCTAs usadas nas visualizações do mapa. É possível que nem todos os pontos sejam visualizados no mapa.
Limite a precisão das coordenadas de dados de latitude e longitude a, no máximo, cinco a seis casas decimais. Se as coordenadas excederem sete casas decimais, o mapa não exibirá nenhum ponto de dados.
Para criar um mapa interativo, selecione o tipo de visualização Mapa na barra Visualização. Você também pode editar sua visualização de mapa no menu de visualização. Clique na engrenagem no canto superior direito da barra Visualização.
Algumas das opções listadas nesta página de documentação podem ficar esmaecidas ou ocultas quando entram em conflito com outras configurações escolhidas por você.
Opções do menu "Plot"
A guia Plot permite selecionar como seus dados de local serão traçados. Cada opção possui opções de formatação ligeiramente diferentes, conforme apropriado para o tipo de gráfico. As opções de Plot também diferem se uma camada de mapa for definida no LookML para sua dimensão. Para as dimensões de CEP, o Looker atribui automaticamente uma camada de mapa de CEP dos EUA.
|
Para dimensões não associadas a uma camada de mapa, o Looker mostra as seguintes opções de Gráfico: |
Para dimensões definidas com uma camada do mapa, o Looker mostra as seguintes opções de Plote: |
Pontos
Você pode representar cada linha de uma tabela de dados subjacente como um ponto discreto no mapa.
Plotar uma dimensão de local por si só vai colocar pontos de tamanho e cor uniformes. Adicionar uma medida à tabela de dados permite que os pontos sejam dimensionados por cor ou tamanho.
Mapa de calor automático
É possível exibir dados na consulta subjacente como uma grade de mapa de calor. Ela funciona dividindo o mapa visível em quadrados iguais e, em seguida, calculando quais valores em seus dados se encaixam em cada quadrado. Os quadrados ficam coloridos de acordo com a medida que você escolher. Aumentar ou diminuir o zoom desse mapa fará com que o Looker recalcule a grade para que a granularidade seja adequada ao nível de zoom.
Para que esse tipo de gráfico funcione corretamente, você precisa selecionar uma dimensão de local e uma medição.
O mapa de calor automático consulta novamente seus dados para criar a grade do mapa de calor. Uma dimensão de local normalmente mostra pontos distintos com uma coordenada de latitude/longitude, mas, quando você usa um mapa de calor, a dimensão muda para as caixas de limitação ("Região do mapa de calor de ... a ..") de cada quadrado na grade.
Conecte-se com as linhas
A visualização do mapa Conectar com linhas usa dois campos de type:location da consulta e os conecta na visualização. Adicionar uma medida à consulta permite adicionar uma escala de cores às linhas.
Conectar com áreas
A visualização do mapa Conectar com áreas usa um campo de type:location e conecta todos os pontos na ordem em que você os classificou, formando os limites de uma área no mapa. Adicione uma medida à consulta para formatar o tamanho e a cor dos pontos de local individuais que limitam a área.
Linhas de grade do mapa de calor
Para visualizações de mapa de calor, é possível adicionar uma borda ao redor de cada uma das linhas de grade usadas no mapa.
Opacidade do mapa de calor
Para visualizações de mapa de calor, você pode especificar a opacidade das cores usadas. Insira um número entre 0 e 1, em que 0 significa nenhuma cor e 1 significa totalmente opaco.
Linhas de grade em regiões vazias
Se a opção Linhas de grade do mapa de calor estiver ativada e você estiver traçando uma dimensão com um map_layer_name definido, ative a opção Linhas de grade em regiões vazias para mostrar um contorno das regiões do mapa que não têm dados associados.
Opções do menu do mapa
Estilo do mapa
Estilos de mapa no sentido horário, da esquerda para a direita: claro (sem marcadores), escuro, satélite, tráfego (dia)
Estilo do mapa: permite que os usuários mudem o tipo de mapa de plano de fundo e a exibição de rótulos do mapa (como cidades e ruas). Essa opção apresenta um menu suspenso com uma lista de opções:
- Claro: mapa sutil e claro projetado para fornecer contexto geográfico e destacar seus dados.
- Claro (sem rótulos): o mesmo que claro, mas o mapa omite rótulos, como nomes de cidades.
- Escuro: mapa sutil e escuro projetado para fornecer contexto geográfico e destacar seus dados.
- Escuro (sem rótulos): é igual ao Escuro, exceto pelo fato de o mapa omitir rótulos, como nomes de cidades.
- Satélite:mapa com imagens aéreas e de satélite do mundo todo.
- Satélite (sem rótulos): o mesmo que Satélite, exceto pelo fato de que o mapa omite rótulos, como nomes de cidades.
- Ruas:mapa de uso geral que enfatiza o estilo legível das redes de estradas e de transporte público.
- Ao ar livre:mapa de uso geral adaptado para caminhadas, ciclismo e outros usos ao ar livre.
- Trânsito (dia): mapa de cor clara com destaque para as redes e vias de transporte público, incluindo informações atuais sobre o trânsito.
- Trânsito (noite): mapa com cores escuras que destaca as redes de transporte público e as estradas, incluindo informações de trânsito atuais.
Posição no mapa
É possível alterar o ponto central e o nível de zoom de um mapa visível:
- Ajustar aos dados: centraliza e aplica zoom automático ao mapa para que todos os pontos de dados da consulta fiquem visíveis.
Personalizado: permite definir manualmente uma Latitude, uma Longitude e um Nível de zoom (números maiores criam um nível de zoom mais próximo):
Se você arrastar e aplicar zoom ao próprio mapa para chegar à visualização desejada, esses valores serão preenchidos automaticamente quando você escolher Personalizado.
Essa opção fica indisponível quando o tipo de gráfico Mapa de calor automático está selecionado.
Indicador de escala do mapa
É possível ativar uma escala de mapa e definir as unidades que ela usa escolhendo uma destas opções:
- Desativado
- Métrica (m, km)
- Imperial (ft, mi)
- Métrica e imperial
Permitir movimentação
Você pode determinar se os usuários podem reposicionar o mapa arrastando-o. Esse recurso é permitido por padrão.
Permitir zoom
Você pode decidir se um botão (+/-) vai aparecer no canto superior esquerdo da visualização do mapa, permitindo que os usuários aumentem e diminuam o zoom. Esse recurso é ativado por padrão.
Mostrar nome completo do campo
Você pode determinar se o nome da visualização vai ser mostrado com o nome do campo nas dicas de ferramentas do mapa, que aparecem quando os usuários clicam nos pontos de dados do mapa.
Mostrar legenda
É possível determinar se uma legenda de mapa aparece no canto inferior direito de uma visualização. A legenda mostra a escala de cores que você está usando, se tiver adicionado uma medida à visualização.
A opção Mostrar legenda está disponível para as seguintes opções de Gráfico:
- Modo Mapa de calor automático
- Modo Pontos, quando o modo de cor do marcador está definido como Com base no valor
Mostrar campo de região na dica
Quando este recurso está ativado, o nome da região é incluído na dica do mapa. Por padrão, a dica de ferramenta inclui apenas os valores da medida. Para acessar a dica, clique em uma região ou ponto na visualização do mapa.
Se o desenvolvedor do Looker tiver definido opções de detalhamento para a dimensão, clique no nome da região para conferir mais detalhes.
As dicas de ferramentas nos gráficos de mapa têm uma aparência e uma função um pouco diferentes quando visualizados em painéis. Para mais informações, consulte a seção Visualizar gráficos de mapa em painéis nesta página.
Desenhar rótulos do mapa acima dos dados
Quando este recurso está ativado, os marcadores do mapa, como nomes de regiões, aparecem na parte superior do mapa de calor.
Esse recurso é recomendado com valores de opacidade do mapa de calor mais altos. Se o mapa de calor for opaco e esse recurso estiver desativado, os marcadores do mapa serão obscurecidos pelas cores do mapa de calor.
Opções do menu de pontos
Essas opções não estão disponíveis quando o tipo de gráfico Automagic Heatmap é selecionado.
Tipo

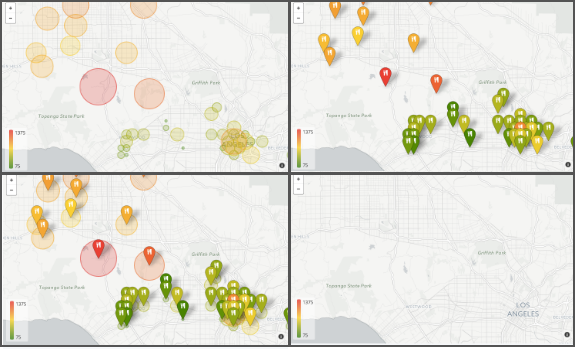

Tipos de pontos no sentido horário a partir do canto superior esquerdo: círculo, ícone, nenhum, ambos
Para mapas do tipo de gráfico Pontos, Linhas e Área, Tipo especifica o tipo de ponto exibido na visualização do mapa:
- Círculo
- Ícone
- Ambos
- Nenhum
Ícone
Você pode escolher um ícone para mostrar em todos os marcadores do mapa na visualização.
As opções de ícone incluem o seguinte:
- Avião
- Carro
- Casa
- Pessoa
- Restaurante
- Árvore
Raio
Se você usou um Tipo de Círculo, é possível definir o tamanho desse círculo:
Proporcional ao valor:ajusta o tamanho relativo dos círculos de acordo com as medidas que você adicionou à consulta. Ao escolher essa opção, você pode definir um raio mínimo e um raio máximo para os círculos, que corresponderão ao valor mais baixo e mais alto nos seus dados. Também é possível alternar entre uma escala linear e logarítmica quando os círculos estiverem sendo dimensionados.
Igual a valor: ajusta o raio dos círculos aos valores reais da consulta. Isso provavelmente só faz sentido se você estiver planejando dados de distância, por exemplo, se a medida contiver o tamanho de um território.
Fixo: permite definir um raio fixo para aplicar a todos os marcadores do mapa. O valor padrão é 500.
Unidades de raio
É possível definir as unidades usadas na seção Raio como metros ou pixels.
Valor de cor do marcador
É possível definir a cor dos marcadores em um mapa interativo:
- Com base no valor: as cores são atribuídas dinamicamente aos marcadores com base nos valores da consulta subjacente. Para configurar as cores na legenda dessa opção, consulte Cores do valor.
- Personalizado: permite definir uma única cor para usar em todos os marcadores do mapa. O valor da cor também pode ser formatado como uma string hexadecimal RGB, como
#2ca6cd, ou como nomes de cores CSS, comomediumblue.
Opções do menu de valor
Cores de valores
Você pode definir a cor dos pontos do mapa ou o intervalo de cores a ser usado se estiver codificando por cores de acordo com uma medida.
Você pode inserir uma lista de strings hexadecimais, como #2ca6cd, ou nomes de cores CSS, como mediumblue. As cores que você insere primeiro são associadas aos valores mais baixos.
Quantizar cores
Quando ativada, a opção Quantizar cores muda a escala de cores de um gradiente suave para apenas as cores específicas que você definiu.
A imagem à esquerda mostra a legenda quando a opção Quantize Colors está desativada, e a imagem à direita mostra a legenda quando a opção Quantize Colors está ativada:
Inverter escala de cores
Quando ativada, a opção Inverter escala de cores troca as cores que indicam valores altos e baixos no gráfico, invertendo o gradiente de cores.
Valor mínimo/Valor máximo
É possível definir os valores mínimo e máximo do intervalo de cores. Isso permite codificar por cores todos os pontos abaixo de um determinado limite com a cor mais baixa e todos os pontos acima de um determinado limite com a cor mais alta.
Por padrão, esse campo é deixado em branco, e os valores mínimo e máximo aplicados na legenda são os valores mínimo e máximo da consulta.
Visualizar gráficos de mapa em painéis
Quando você visualiza gráficos de mapa em painéis, as dicas de ferramentas funcionam de maneira um pouco diferente do que quando você visualiza os gráficos de mapa como Visualizações ou Análises detalhadas.
Nos painéis, as dicas aparecem ao passar o cursor, e não ao clicar. Os espectadores de um painel podem ver o conteúdo colocado em uma dica de ferramenta com o parâmetro html, mas se algum conteúdo interativo for incluído como parte do parâmetro html, como links, os espectadores não poderão clicar nele.
Se você clicar em Explorar daqui no bloco do painel do gráfico de mapa ou abrir a janela de edição de um bloco de gráfico de mapa, vai encontrar a versão "Look and Explore" do gráfico.
