Los gráficos de mapas te permiten visualizar datos geográficos en mapas responsivos e interactivos, y proporcionan un control significativo sobre la forma en que se trazan los puntos del mapa.
Cómo crear un gráfico de mapa interactivo
Para crear un gráfico de mapa, tu consulta debe incluir al menos uno de los siguientes campos:
- Es una dimensión basada en datos de latitud y longitud. Un desarrollador de LookML lo define como una dimensión de
type: location. - Es una dimensión a la que se le asignó una capa de mapa. Los desarrolladores de LookML pueden agregar una capa de mapa integrada o una capa de mapa personalizada a una dimensión con el parámetro
map_layer_name. - Es una dimensión de código postal. Las regiones de códigos postales se basan en las áreas de tabulación de códigos postales (ZCTA) de 2010. Es posible que no haya una correspondencia uno a uno entre los códigos postales y las ZCTA que se usan para las visualizaciones de mapas. Es posible que no se visualicen todos los puntos en el mapa.
Limita la precisión de las coordenadas de datos de latitud y longitud a no más de cinco o seis decimales. Si las coordenadas superan los siete decimales, el mapa no mostrará ningún dato.
Para crear un gráfico de mapa interactivo, selecciona el tipo de visualización Mapa en la barra Visualización. También puedes editar la visualización del mapa en el menú de visualización. Haz clic en el ícono de ajustes en la esquina superior derecha de la barra Visualización.
Es posible que algunas de las opciones que se enumeran en esta página de documentación estén inhabilitadas o ocultas cuando entren en conflicto con otros parámetros de configuración que hayas elegido.
Opciones del menú de diagrama
La pestaña Plot te permite seleccionar la forma en que se dibujan tus datos de ubicación. Cada opción tiene opciones de formato ligeramente diferentes, según corresponda al tipo de trama. Las opciones de Plot también difieren según si se define una capa de mapa en LookML para tu dimensión. Ten en cuenta que, para las dimensiones de código postal, Looker asigna automáticamente una capa de mapa de códigos postales de EE.UU.
|
En el caso de las dimensiones que no están asociadas con una capa de mapa, Looker muestra las siguientes opciones de Plot: |
Para las dimensiones que se definen con una capa de mapa, Looker muestra las siguientes opciones de Plot: |
Puntos
Puedes trazar cada fila de una tabla de datos subyacente como un punto discreto en el mapa.
Si solo se traza una dimensión de ubicación, se colocarán puntos de tamaño y color uniformes. Si agregas una medida a la tabla de datos subyacente, los puntos se pueden escalar por color o tamaño.
Automagic Heatmap
Puedes mostrar los datos de la consulta subyacente como una cuadrícula de mapa de calor. Para ello, divide el mapa visible en cuadrados iguales y, luego, calcula qué valores de tus datos se ajustan a cada cuadrado. Los cuadrados se colorean según una medida que elijas. Si acercas o alejas este mapa, Looker volverá a calcular la cuadrícula para que el nivel de detalle sea adecuado al nivel de zoom.
Para que este tipo de gráfico funcione correctamente, debes seleccionar una dimensión de ubicación y una métrica.
Automagic Heatmap volverá a consultar tus datos para construir la cuadrícula del mapa de calor. Por lo general, una dimensión de ubicación mostrará puntos distintos con una coordenada de latitud/longitud, pero cuando usas un mapa de calor, la dimensión cambia a los cuadros de límite ("Heatmap region from ... to ..") de cada cuadrado de la cuadrícula.
Conectar con líneas
La visualización del mapa Connect with Lines toma dos campos de type:location de tu consulta y, luego, los conecta en la visualización. Si agregas una medida a la consulta, puedes agregar una escala de colores a las líneas.
Conectarse con áreas
La visualización de mapas Connect with Areas toma un campo de type:location y conecta todos los puntos en el orden en que los ordenaste, formando los límites de un área en el mapa. Agregar una medida a la consulta te permite dar formato al tamaño y al color de los puntos de ubicación individuales que limitan el área.
Líneas de cuadrícula del mapa de calor
En el caso de las visualizaciones de mapas de calor, puedes agregar un borde alrededor de cada una de las líneas de cuadrícula que se usan para el mapa de calor.
Opacidad del mapa de calor
En el caso de las visualizaciones de mapas de calor, puedes especificar la opacidad de los colores que se usan en ellos. Ingresa un número entre 0 y 1, donde 0 significa sin color y 1 significa totalmente opaco.
Líneas de cuadrícula en regiones vacías
Si la opción Gridlines on Heatmap está activada y estás trazando una dimensión que tiene un map_layer_name definido, puedes habilitar el botón de activación Gridlines on Empty Regions para mostrar un contorno alrededor de las regiones del mapa que no tienen datos asociados.
Opciones del menú del mapa
Estilo del mapa
Estilos de mapa en el sentido de las manecillas del reloj desde la parte superior izquierda: Claro (sin etiquetas), Oscuro, Satélite y Tráfico (día)
El diseño del mapa permite a los usuarios cambiar el tipo de mapa de fondo y si se deben mostrar etiquetas de mapa (como ciudades y calles). Esta opción incluye un menú desplegable con una lista de opciones:
- Claro: Es un mapa sutil de color claro diseñado para proporcionar contexto geográfico y destacar tus datos.
- Claro (sin etiquetas): Igual que Claro, excepto que el mapa omite etiquetas, como los nombres de las ciudades.
- Oscuro: Es un mapa sutil de color oscuro diseñado para proporcionar contexto geográfico y destacar tus datos.
- Oscuro (sin etiquetas): Es igual que Oscuro, excepto que el mapa omite etiquetas, como los nombres de las ciudades.
- Satélite: Es un mapa que muestra imágenes satelitales y aéreas globales.
- Satélite (sin etiquetas): Es igual que Satélite, excepto que el mapa omite etiquetas, como los nombres de las ciudades.
- Calles: Es un mapa de uso general que enfatiza el diseño legible de las redes de rutas y transporte público.
- Actividades al aire libre: Es un mapa de uso general diseñado para actividades de senderismo, ciclismo y otros usos al aire libre.
- Tráfico (día): Es un mapa de color claro que destaca las redes de transporte público y las rutas, incluida la información del tráfico actual.
- Tráfico (noche): Es un mapa de color oscuro que destaca las redes de transporte público y las rutas, incluida la información del tráfico actual.
Posición en el mapa
Puedes cambiar el punto central y el nivel de zoom de un mapa visible:
- Ajustar al mapa: Centra y acerca automáticamente el mapa para que se vean todos los datos de tu consulta.
Personalizado: Te permite establecer manualmente una latitud, una longitud y un nivel de zoom (los números más altos crean un nivel de zoom más cercano):
Si arrastras y acercas el mapa para llegar a la vista que deseas, estos valores se completarán automáticamente cuando elijas Personalizado.
Esta opción no está disponible cuando se selecciona el tipo de gráfico Automagic Heatmap.
Indicador de escala del mapa
Para habilitar una escala de mapa y establecer las unidades que usa, elige una de las siguientes opciones:
- Desactivado
- Métrica (m, km)
- Imperial (ft, mi)
- métrico e imperial
Permitir el desplazamiento
Puedes determinar si los usuarios pueden arrastrar el mapa para cambiar su posición. Esta función está permitida de forma predeterminada.
Permitir zoom
Puedes decidir si se debe mostrar un botón (+/-) en la parte superior izquierda de la visualización del mapa, lo que permite a los usuarios acercar y alejar la imagen. Esta función está activada de manera predeterminada.
Mostrar nombre completo del campo
Puedes determinar si quieres mostrar el nombre de la vista junto con el nombre del campo en las indicaciones sobre herramientas del mapa, que se muestran cuando los usuarios hacen clic en los datos del mapa.
Mostrar leyenda
Puedes determinar si se muestra una leyenda del mapa en la parte inferior derecha de una visualización. La leyenda muestra la escala de colores que usas si agregaste una medida a tu visualización.
La opción Mostrar leyenda está disponible para las siguientes opciones de gráfico:
- Modo Automagic Heatmap
- Modo Puntos, cuando el Modo de color del marcador está configurado como Basado en el valor
Mostrar el campo Región en la información sobre la herramienta
Cuando esta función está habilitada, el nombre de la región se incluye en la información sobre herramientas del mapa. De forma predeterminada, la información sobre herramientas solo incluye los valores de la medición. Para ver la información sobre herramientas, haz clic en una región o un punto de la visualización del mapa.
Si tu desarrollador de Looker definió opciones de desglose para la dimensión, puedes hacer clic en el nombre de la región para desglosar aún más los datos.
Las indicaciones sobre herramientas de los gráficos de mapas se ven y funcionan de forma ligeramente diferente cuando se muestran en los paneles. Para obtener más información, consulta la sección Cómo ver gráficos de mapas en paneles en esta página.
Cómo dibujar etiquetas de mapa sobre los datos
Cuando esta función está habilitada, las etiquetas del mapa, como los nombres de las regiones, aparecen sobre el mapa de calor.
Se recomienda usar esta función con valores más altos de opacidad del mapa de calor. Si tu mapa de calor es opaco y esta función está inhabilitada, los colores del mapa de calor ocultarán las etiquetas del mapa.
Opciones del menú de puntos
Estas opciones no están disponibles cuando se selecciona el tipo de gráfico Automagic Heatmap.
Tipo

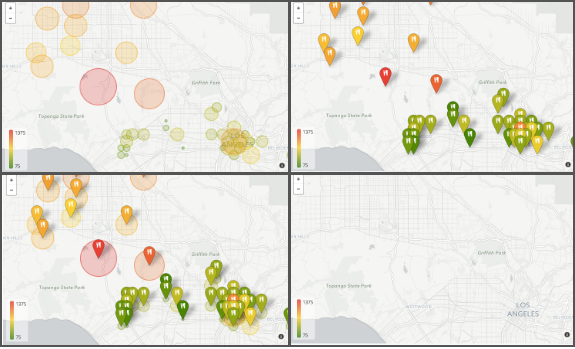

Tipos de puntos en el sentido de las manecillas del reloj desde la parte superior izquierda: Círculo, Ícono, Ninguno, Ambos
En el caso de los mapas de tipo de trama Puntos, Líneas y Área, Tipo especifica el tipo de punto que se muestra en la visualización del mapa:
- Palco
- Ícono
- Ambos
- Ninguno
Ícono
Puedes elegir un ícono para mostrar en todos los marcadores de mapa de la visualización.
Las opciones de íconos incluyen las siguientes:
- Avión
- Auto
- Casa
- Persona
- Restaurante
- Árbol
Radio
Si usaste un tipo de Circulo, puedes establecer el tamaño de ese círculo:
Proporcional al valor: Ajusta el tamaño relativo de los círculos según las medidas que agregaste a tu consulta. Cuando eliges esta opción, puedes establecer un radio mínimo y un radio máximo para los círculos, que corresponderán al valor más bajo y más alto de tus datos. También puedes alternar entre una escala lineal y logarítmica cuando se ajusta el tamaño de los círculos.
Igual a un valor: Ajusta el radio de los círculos a los valores de medición reales en tu consulta subyacente. Es probable que esto solo tenga sentido si deseas trazar datos de distancia, por ejemplo, si tu medida contiene el tamaño de un territorio.
Fijo: Te permite establecer un radio fijo para aplicarlo a todos los marcadores de mapa. El valor predeterminado es 500.
Unidades de radio
Puedes establecer las unidades que se usan en la sección Radio en metros o píxeles.
Valor del color del marcador
Puedes establecer el color de los marcadores de mapa en un mapa interactivo:
- Según el valor: Los colores se asignan de forma dinámica a los marcadores según los valores de tu consulta subyacente. Para configurar los colores de la leyenda de esta opción, consulta la opción Colores de valor.
- Personalizado: Te permite establecer un solo color para usar en todos los marcadores del mapa. El valor de color también puede tener el formato de una cadena hexadecimal RGB, como
#2ca6cd, o de nombres de colores CSS, comomediumblue.
Opciones del menú Valor
Colores del valor
Puedes establecer el color de los puntos del mapa o definir el rango de colores que se usarán si asignas códigos de colores según una medida.
Puedes ingresar una lista de cadenas hexadecimales, como #2ca6cd, o nombres de colores CSS, como mediumblue. Los colores que ingreses primero se asociarán con los valores más bajos.
Cuantizar colores
Cuando está activada, la opción Quantize Colors cambia la escala de colores de un gradiente suave a solo los colores específicos que hayas establecido.
La imagen de la izquierda muestra la leyenda cuando la opción Quantize Colors está desactivada, y la imagen de la derecha muestra la leyenda cuando la opción Quantize Colors está activada:
Escala de colores inversa
Cuando está activada, la opción Invertir escala de colores cambia los colores que indican valores altos y bajos en el gráfico, y revierte el gradiente de color.
Valor mínimo/valor máximo
Puedes establecer los valores mínimos y máximos del rango de colores. Esto te permite asignar un código de color a todos los puntos por debajo de un umbral determinado con el color más bajo y a todos los puntos por encima de un umbral determinado con el color más alto.
De forma predeterminada, este campo se deja en blanco, y los valores mínimo y máximo que se aplican en la leyenda son los valores mínimo y máximo de tu consulta.
Cómo ver gráficos de mapas en paneles
Cuando ves gráficos de mapas en los paneles, las indicaciones sobre herramientas funcionan de forma ligeramente diferente a cuando ves gráficos de mapas como Looks o Exploraciones.
En los paneles, las infografías aparecen cuando se coloca el cursor sobre un elemento, en lugar de cuando se hace clic en él. Los usuarios de un panel pueden ver el contenido que se coloca en una información sobre herramientas con el parámetro html, pero si se incluye contenido interactivo como parte del parámetro html (como vínculos), los usuarios no pueden hacer clic en él.
Si haces clic en Explorar desde aquí en una tarjeta del panel del gráfico de mapa o si abres la ventana de edición de una tarjeta del gráfico de mapa, verás la versión de la función Mirar y explorar del gráfico de mapa.
