Como criar um gráfico de itens com o editor de configuração de gráficos

Um gráfico de itens mostra dados categóricos e hierárquicos como um conjunto de pontos. Cada ponto representa um valor ou grupo de valores de dados.

Com o Editor de configuração de gráficos, é possível criar gráficos de itens começando com um gráfico de colunas no Looker.

Os gráficos de itens precisam de pelo menos uma dimensão e exatamente uma medição.

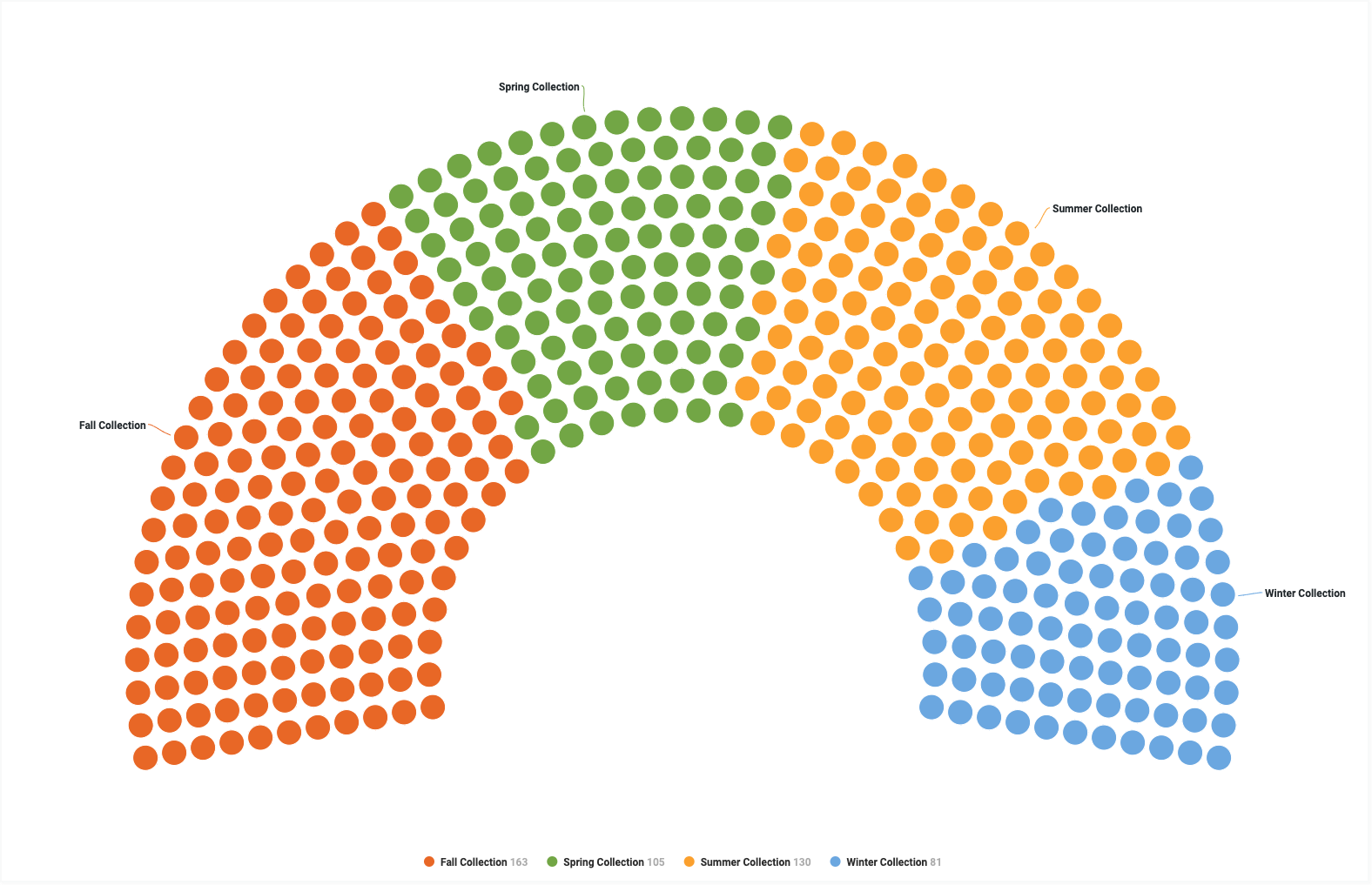

Por exemplo, é possível criar um gráfico de itens que mostre o valor da métrica Contagem de itens do inventário em vários valores diferentes da dimensão Coleção sazonal. Os pontos serão coloridos de acordo com os valores da dimensão.

Pré-requisitos

Para acessar o Editor de configuração de gráficos, você precisa ter a permissão can_override_vis_config.

Escrever o snippet JSON

Para criar um gráfico de itens, comece com o seguinte snippet JSON:

{
  chart: {
    type: 'item',
  }
}

Como criar um gráfico de itens

Para criar um gráfico de itens, siga estas etapas:

  1. Ver um gráfico de colunas em uma Análise ou editar um gráfico de colunas em um Look ou painel.

    Os gráficos de itens precisam de pelo menos uma dimensão e exatamente uma medição. Seu gráfico inicial pode ser parecido com este exemplo:

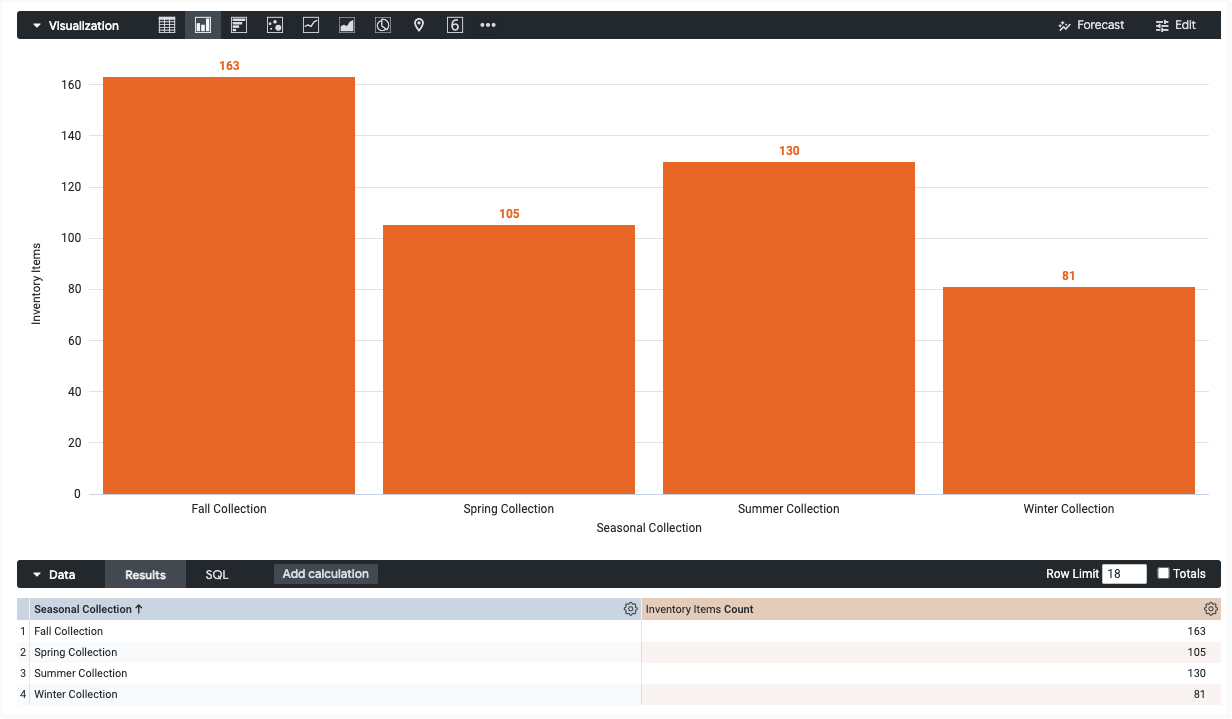

    Exemplo de gráfico de colunas com "Coleção sazonal" no eixo x e "Contagem de itens de inventário" no eixo y

  2. Abra o menu Editar na visualização.

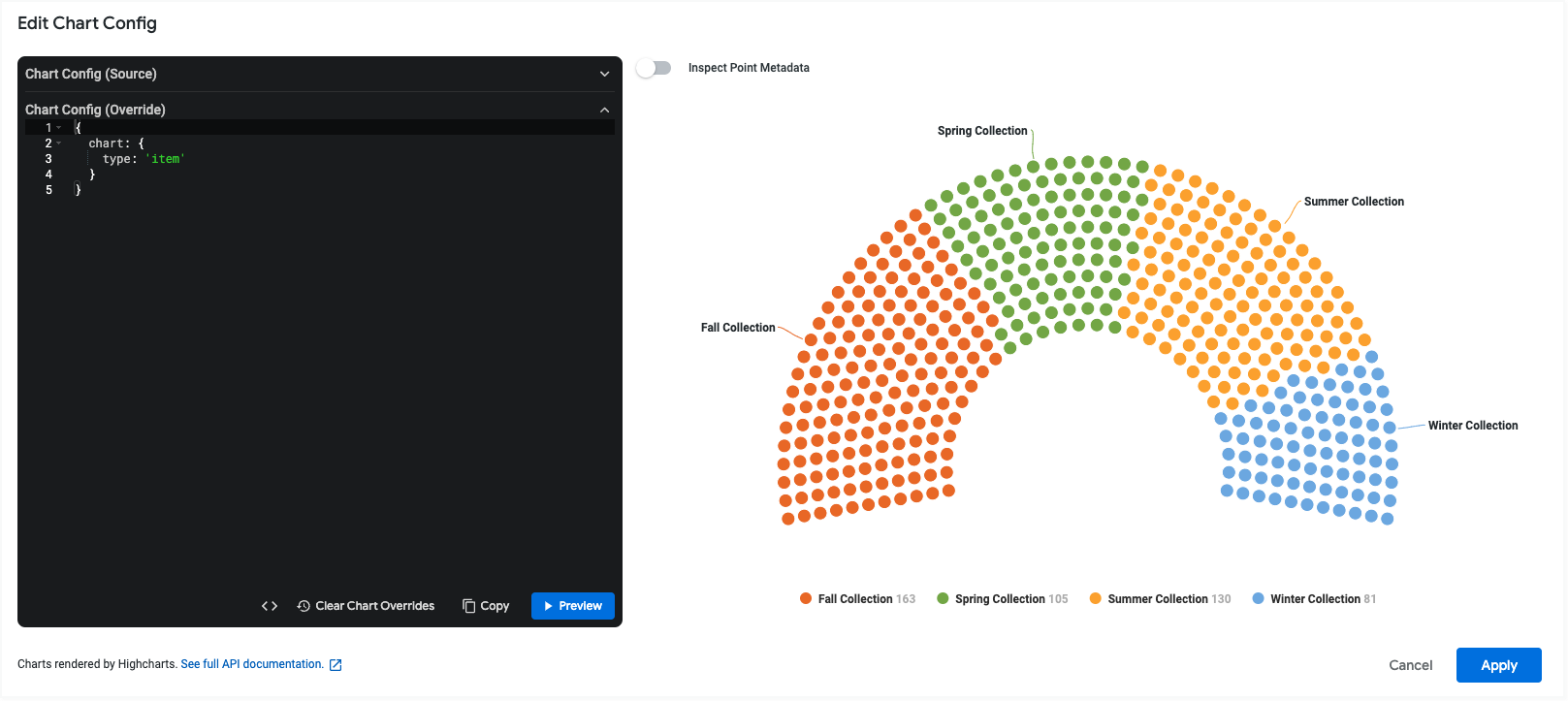

  3. Na guia Gráfico, clique no botão Editar configuração do gráfico. O Looker mostra a caixa de diálogo Editar configuração do gráfico.

  4. Selecione a seção Configuração do gráfico (substituição) e insira o JSON do HighCharts da seção Como escrever o snippet JSON desta página.

  5. Para que o Looker formate corretamente seu JSON, clique em <> (Formatar código).

  6. Para testar as mudanças, clique em Visualizar.

  7. Para aplicar as mudanças, clique em Aplicar. A visualização será mostrada usando os valores JSON personalizados.

Depois de personalizar a visualização, você pode salvá-la.

Como mudar o estilo do layout

Por padrão, o gráfico de itens mostra os itens em um semicírculo. É possível mudar o formato do gráfico usando as propriedades startAngle e endAngle.

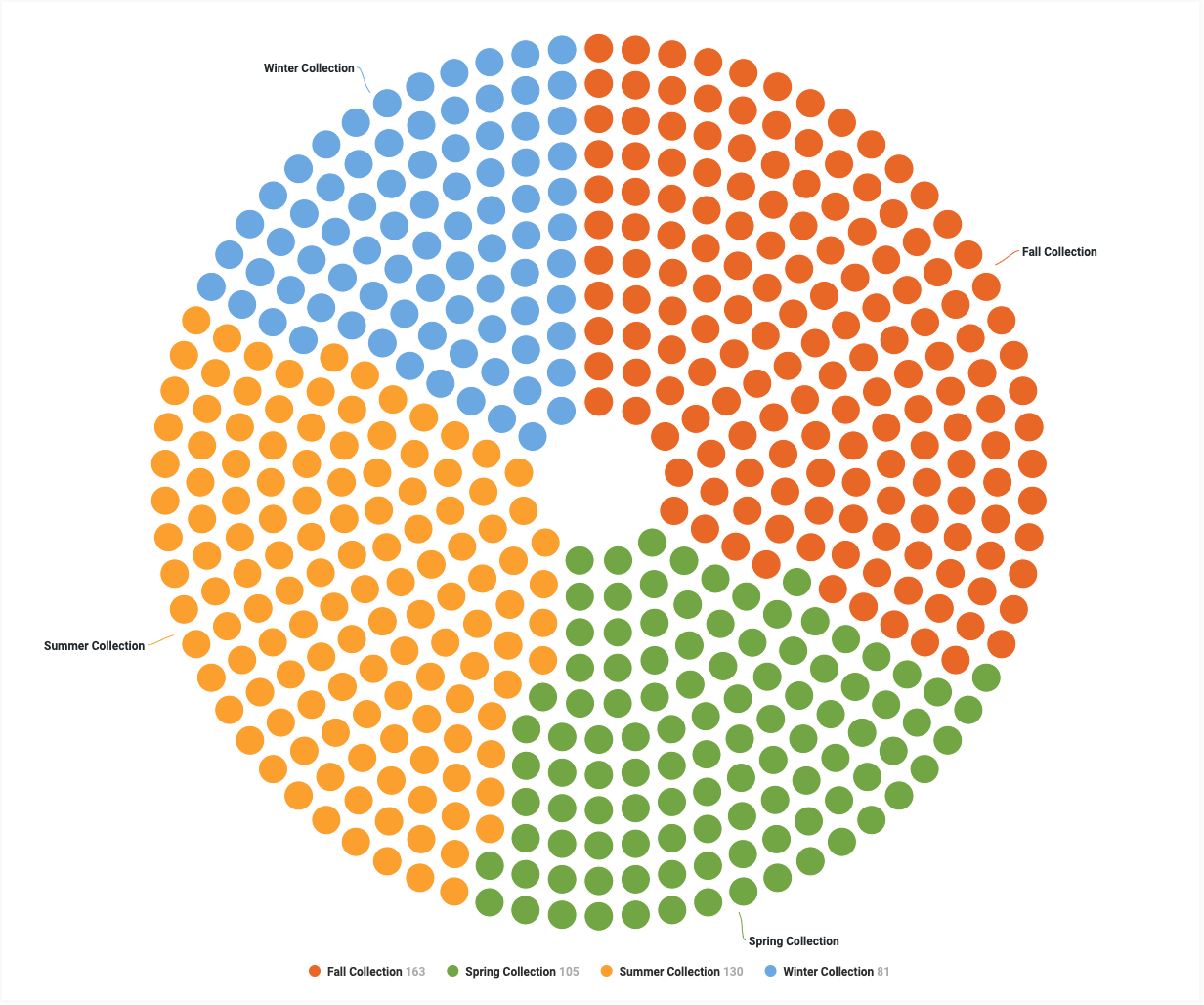

Por exemplo, para criar um gráfico de itens circular, use o seguinte JSON:

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

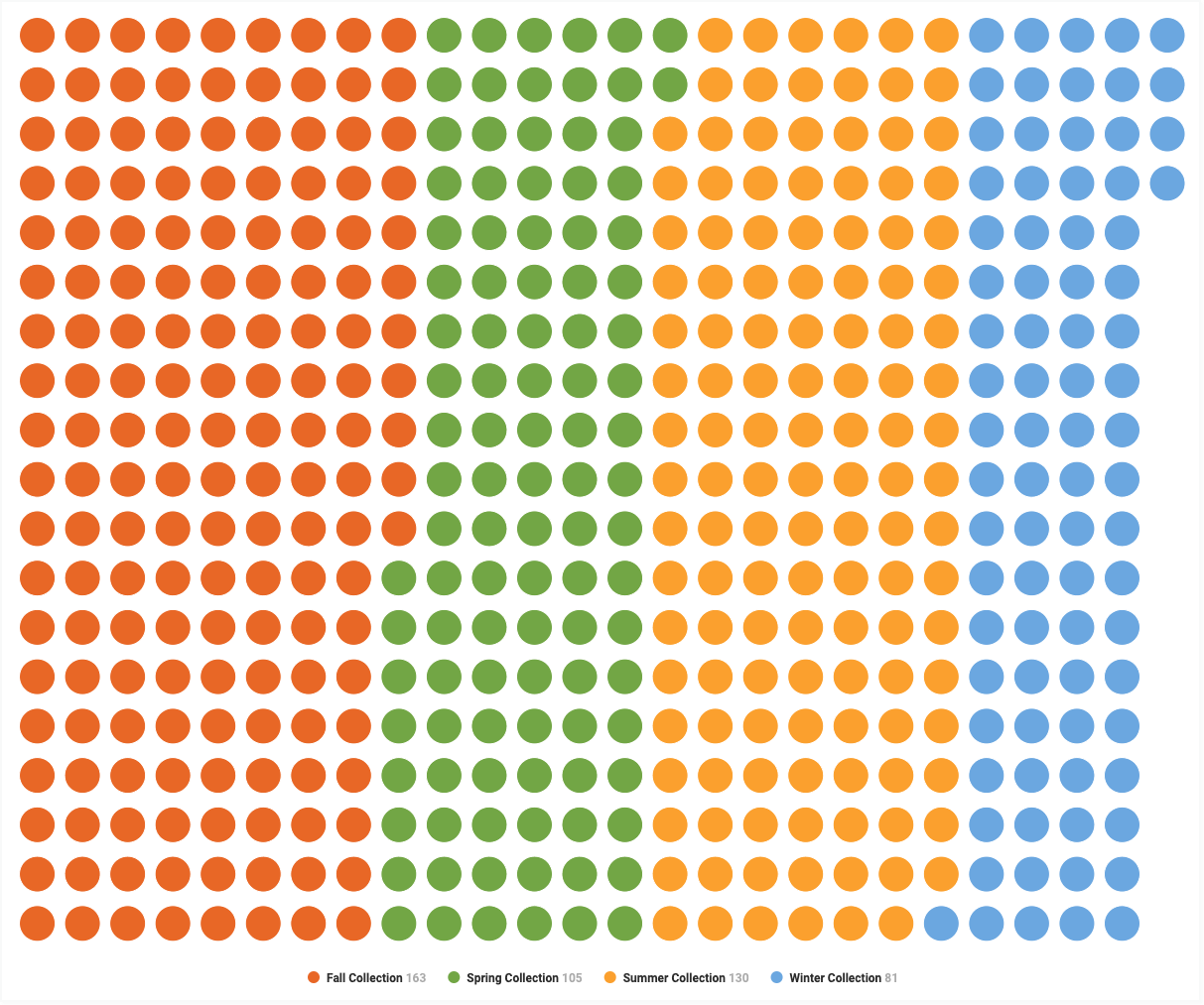

Para criar um gráfico de itens retangulares, use o seguinte JSON:

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

Limitações e requisitos

Ao usar gráficos de itens, lembre-se das seguintes limitações e requisitos:

  • Os gráficos de itens exigem exatamente uma medição.
  • Os gráficos de itens precisam de pelo menos uma dimensão.
  • Os gráficos de itens não são compatíveis com dimensões dinâmicas.
  • Se os valores da métrica forem maiores do que o número de pontos que o Looker pode mostrar, ele vai adicionar um rótulo abaixo do gráfico indicando quantos valores cada ponto representa.
  • Os gráficos de itens só podem renderizar consultas com 50 linhas ou menos.
