Membuat diagram item dengan Editor Konfigurasi Diagram

Diagram item menampilkan data kategorikal dan hierarkis sebagai sekumpulan titik. Setiap titik mewakili nilai data atau grup nilai data.

Dengan Editor Konfigurasi Diagram, Anda dapat membuat diagram item dengan memulai dari diagram kolom di Looker.

Diagram item memerlukan setidaknya satu dimensi dan tepat satu ukuran.

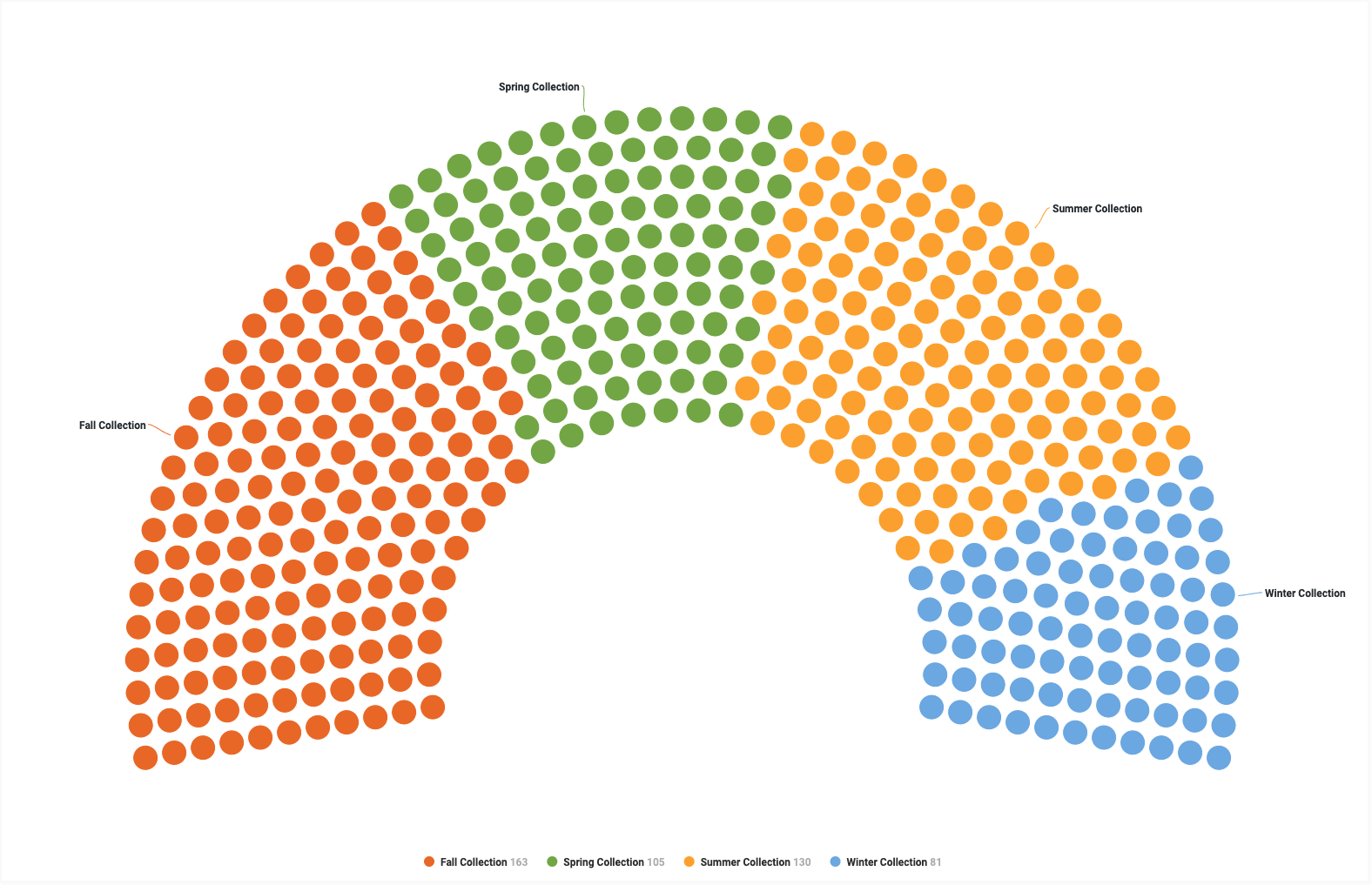

Misalnya, Anda dapat membuat diagram item yang menampilkan nilai ukuran Jumlah Item Inventaris di beberapa nilai dimensi Koleksi Musiman yang berbeda. Titik akan diberi warna sesuai dengan nilai dimensi.

Prasyarat

Untuk mengakses Editor Konfigurasi Diagram, Anda harus memiliki izin can_override_vis_config.

Menulis cuplikan JSON

Untuk membuat diagram item, mulailah dari cuplikan JSON berikut:

{
  chart: {
    type: 'item',
  }
}

Membuat diagram item

Untuk membuat diagram item, ikuti langkah-langkah berikut:

  1. Lihat diagram kolom di Eksplorasi, atau edit diagram kolom di Look atau dasbor.

    Diagram item memerlukan setidaknya satu dimensi dan tepat satu ukuran. Diagram awal Anda mungkin terlihat seperti contoh berikut:

    Diagram kolom sampel dengan Koleksi Musiman pada sumbu x dan Jumlah Item Inventaris pada sumbu y

  2. Buka menu Edit dalam visualisasi.

  3. Di tab Plot, klik tombol Edit Chart Config. Looker akan menampilkan dialog Edit Chart Config.

  4. Pilih bagian Chart Config (Override), lalu masukkan JSON HighCharts dari bagian Menulis cuplikan JSON di halaman ini.

  5. Agar Looker dapat memformat JSON Anda dengan benar, klik <> (Format kode).

  6. Untuk menguji perubahan, klik Pratinjau.

  7. Untuk menerapkan perubahan, klik Terapkan. Visualisasi akan ditampilkan menggunakan nilai JSON kustom.

Setelah menyesuaikan visualisasi, Anda dapat menyimpannya.

Mengubah gaya tata letak

Secara default, diagram item menampilkan item dalam setengah lingkaran. Anda dapat mengubah bentuk diagram menggunakan properti startAngle dan endAngle.

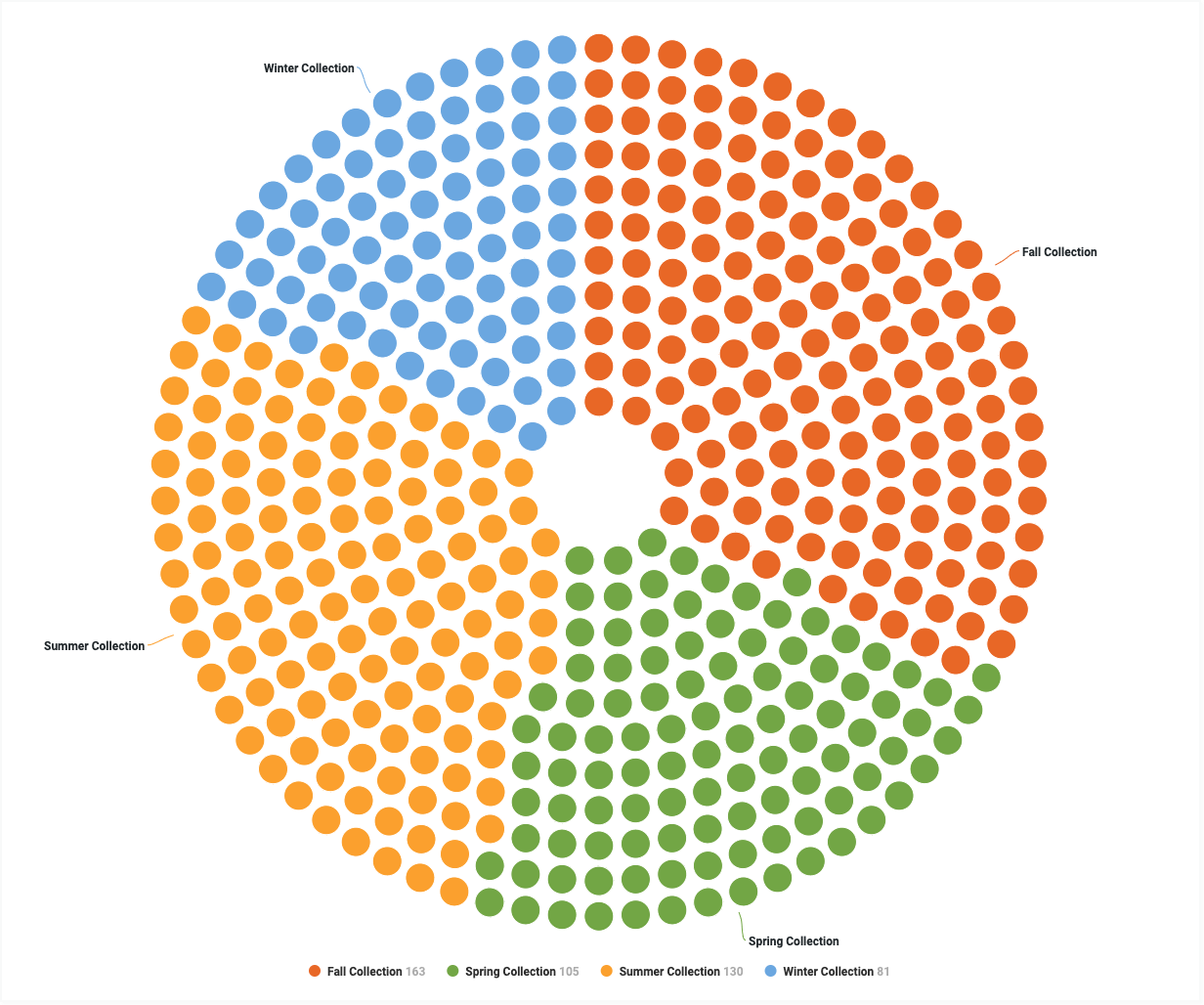

Misalnya, untuk membuat diagram item melingkar, gunakan JSON berikut:

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

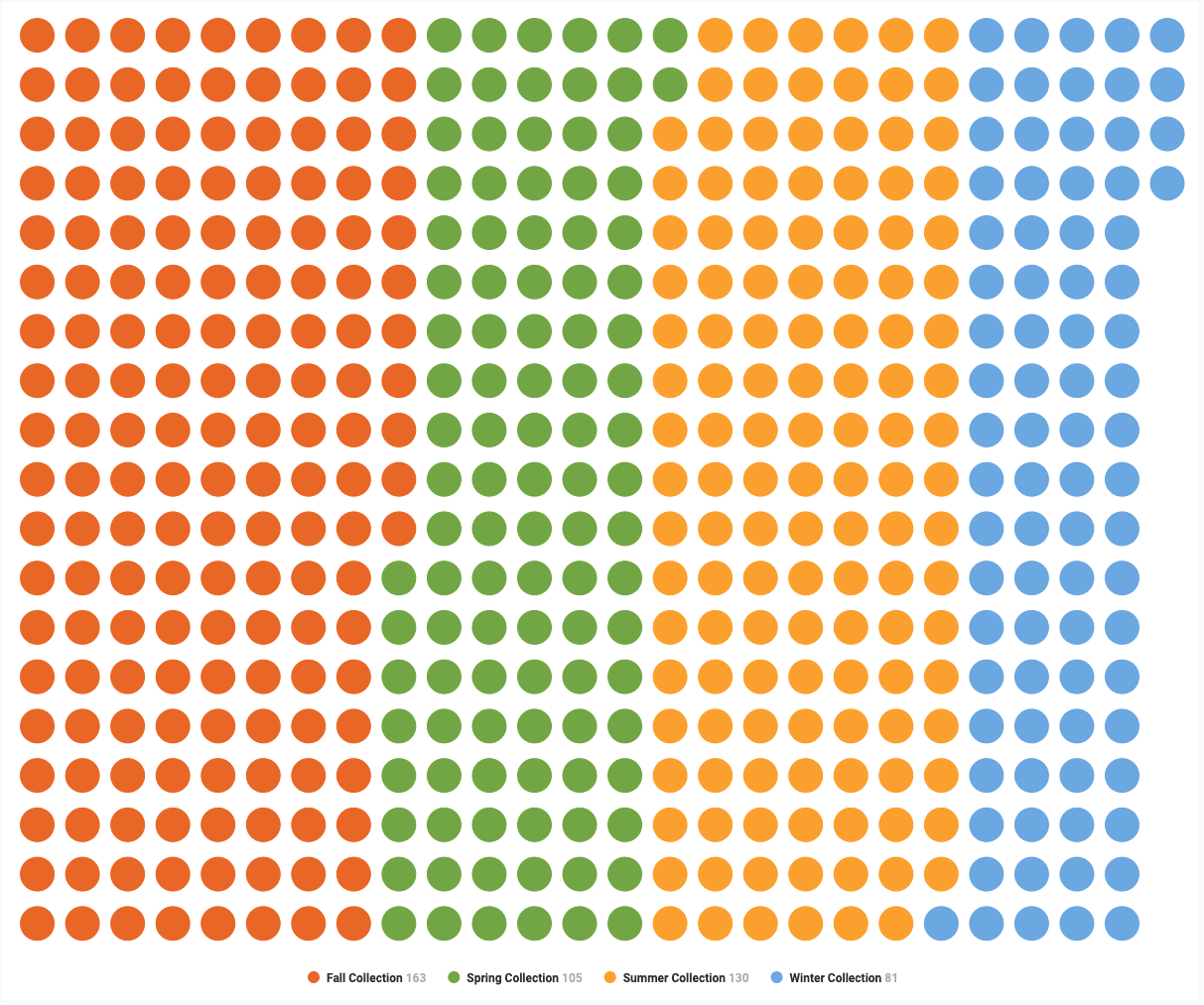

Untuk membuat diagram item persegi panjang, gunakan JSON berikut:

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

Batasan dan persyaratan

Saat Anda menggunakan diagram item, perhatikan batasan dan persyaratan berikut:

  • Diagram item memerlukan tepat satu ukuran.
  • Diagram item memerlukan setidaknya satu dimensi.
  • Diagram item tidak mendukung dimensi yang di-pivot.
  • Jika nilai ukuran Anda lebih besar daripada jumlah titik yang dapat ditampilkan Looker, Looker akan menambahkan label di bawah diagram yang menunjukkan jumlah nilai yang diwakili setiap titik.
  • Diagram item hanya dapat merender kueri dengan 50 baris atau kurang.
