使用图表配置编辑器创建依赖项轮图

注意： 从 Looker 24.20 开始，图表配置编辑器支持创建依赖关系轮状图。

依赖关系轮状图类似于 Sankey 图，但依赖关系轮状图显示的是围绕圆圈而不是沿线性方向的状态之间的流动。在 Looker 中，每个维度值都表示为一个状态，而流量的大小由一个数值衡量值确定。

借助 Chart Config Editor，您可以从 Looker 中的柱状图开始创建依赖关系轮状图。

依赖关系轮图至少需要两个维度和一项测量。

例如，您可以创建一个依赖关系轮图，其中显示了多个季节性系列维度值（这些值会流入类别维度值）的订单商品数量指标值。每个维度值都以圆圈外侧的彩色弧线表示。连接两个弧线的线条宽度与相应维度对的“订单项数量”指标值相对应。值越高，线条越粗。

前提条件

如需访问图表配置编辑器，您必须拥有 can_override_vis_config 权限。

编写 JSON 代码段

如需创建依赖关系轮状图，请从以下 JSON 代码段开始：

{
  chart: {
    type: 'dependencywheel'
  }
}

创建依赖关系轮状图

如需创建依赖关系轮状图，请按以下步骤操作：

1. 在探索中查看柱状图，或在 Look 或信息中心内修改柱状图。

   从至少包含两个维度和一项测量的柱形图开始。初始图表可能类似于以下示例：



2. 在可视化中打开修改菜单。

3. 在图表标签页中，点击修改图表配置按钮。Looker 会显示修改图表配置对话框。

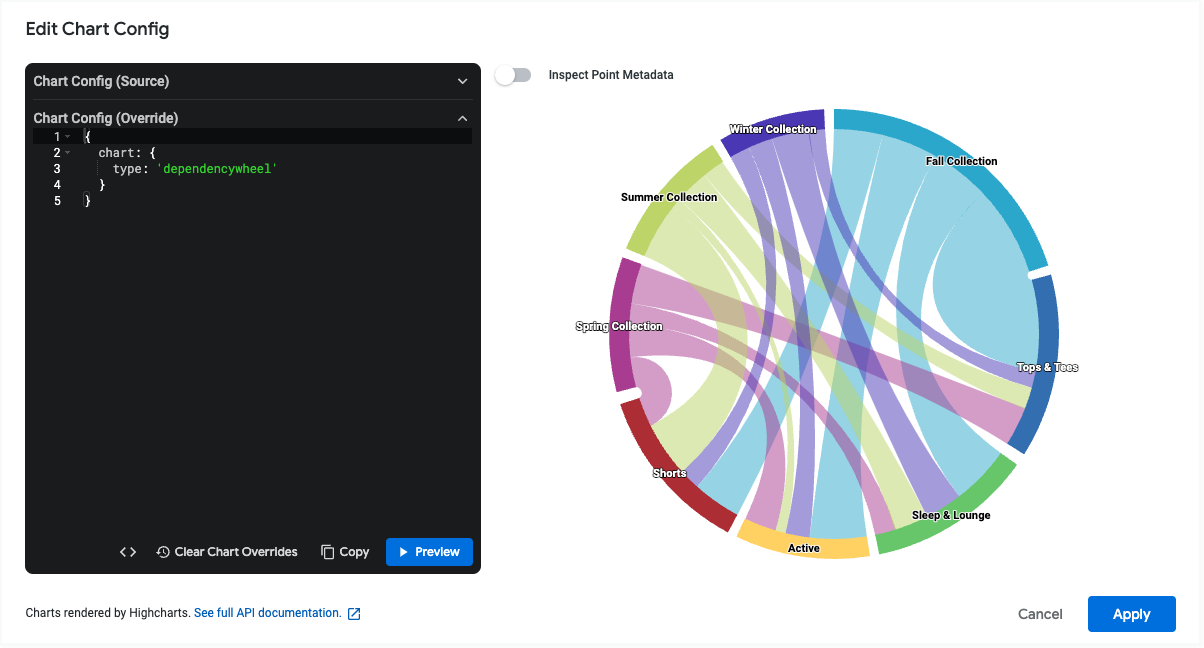

4. 选择 Chart Config (Override) 部分，然后输入此页面编写 JSON 代码段 部分中的 HighCharts JSON。

5. 如需让 Looker 正确设置 JSON 的格式，请点击 <>（格式化代码）。

6. 如需测试所做更改，请点击预览。

7. 如需应用更改，请点击应用。系统将使用自定义 JSON 值显示可视化图表。

自定义可视化图表后，您可以将其保存。

限制和要求

使用依赖关系轮状图时，请注意以下限制和要求：

• 依赖关系轮图至少需要两个维度和一项测量。
• 依存关系轮图最多可显示 50 行数据。
• 依赖关系轮图不支持透视维度。
