Membuat diagram roda dependensi dengan Editor Konfigurasi Diagram

Catatan: Mulai Looker 24.20, Editor Konfigurasi Diagram mendukung pembuatan diagram roda dependensi.

Diagram roda dependensi mirip dengan diagram Sankey, tetapi diagram roda dependensi menampilkan alur antar-status di sekitar lingkaran, bukan dalam arah linier. Di Looker, setiap nilai dimensi ditampilkan sebagai status, dan ukuran alur ditentukan oleh nilai ukuran numerik.

Dengan Editor Konfigurasi Diagram, Anda dapat membuat diagram roda dependensi dengan memulai dari diagram kolom di Looker.

Diagram roda dependensi memerlukan setidaknya dua dimensi dan tepat satu ukuran.

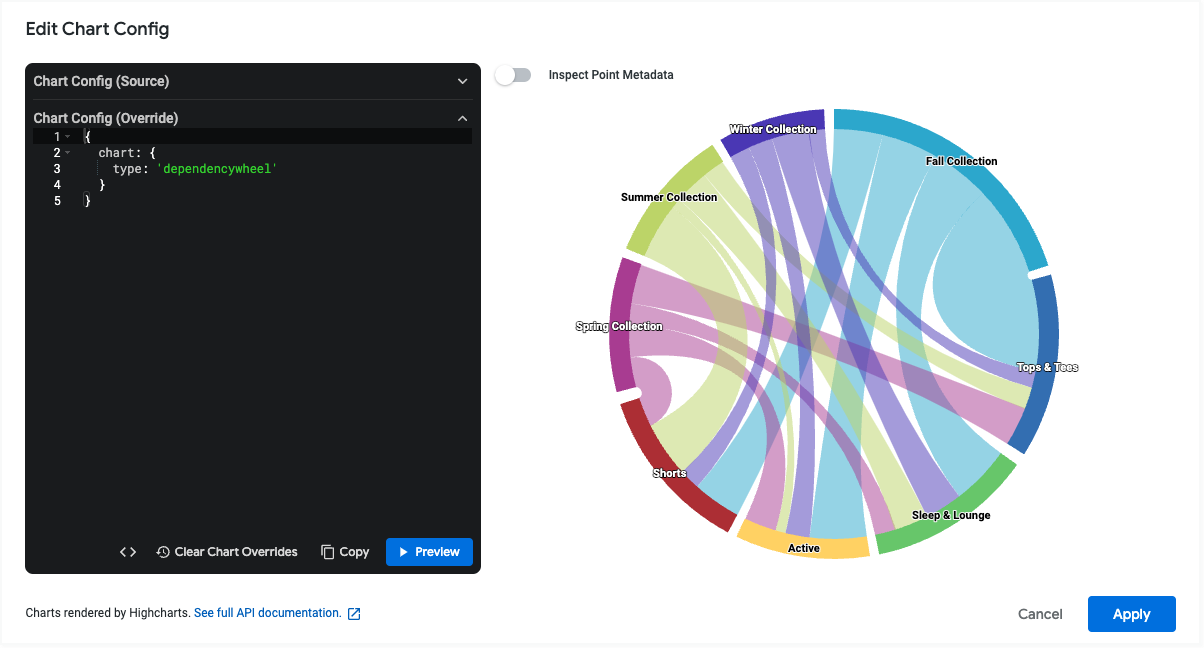

Misalnya, Anda dapat membuat diagram roda ketergantungan yang menampilkan nilai ukuran Jumlah Item Pesanan di beberapa nilai dimensi Koleksi Musiman, yang mengalir ke nilai dimensi Kategori. Setiap nilai dimensi diwakili oleh busur berkode warna di bagian luar lingkaran. Lebar garis yang menghubungkan dua busur sesuai dengan nilai metrik Jumlah Item Pesanan untuk pasangan dimensi tersebut. Makin tinggi nilainya, makin lebar garisnya.

Prasyarat

Untuk mengakses Editor Konfigurasi Diagram, Anda harus memiliki izin can_override_vis_config.

Menulis cuplikan JSON

Untuk membuat diagram roda dependensi, mulailah dari cuplikan JSON berikut:

{
  chart: {
    type: 'dependencywheel'
  }
}

Membuat diagram roda dependensi

Untuk membuat diagram roda dependensi, ikuti langkah-langkah berikut:

1. Lihat diagram kolom di Eksplorasi, atau edit diagram kolom di Look atau dasbor.

   Mulai dari diagram kolom dengan minimal dua dimensi dan tepat satu ukuran. Diagram awal Anda mungkin terlihat seperti contoh berikut:



2. Buka menu Edit dalam visualisasi.

3. Di tab Plot, klik tombol Edit Chart Config. Looker akan menampilkan dialog Edit Chart Config.

4. Pilih bagian Chart Config (Override), lalu masukkan JSON HighCharts dari bagian Menulis cuplikan JSON di halaman ini.

5. Agar Looker dapat memformat JSON Anda dengan benar, klik <> (Format kode).

6. Untuk menguji perubahan, klik Pratinjau.

7. Untuk menerapkan perubahan, klik Terapkan. Visualisasi akan ditampilkan menggunakan nilai JSON kustom.

Setelah menyesuaikan visualisasi, Anda dapat menyimpannya.

Batasan dan persyaratan

Saat Anda menggunakan diagram roda dependensi, perhatikan batasan dan persyaratan berikut:

• Diagram roda dependensi memerlukan setidaknya dua dimensi dan tepat satu ukuran.
• Diagram roda dependensi dapat menampilkan maksimum 50 baris data.
• Diagram roda dependensi tidak mendukung dimensi yang di-pivot.
