Ein Abhängigkeitsrad ähnelt einem Sankey-Diagramm. Es zeigt jedoch den Fluss zwischen den Status in einem Kreis und nicht in einer linearen Richtung. In Looker wird jeder Dimensionswert als Status dargestellt. Die Größe des Flusses wird durch einen numerischen Messwert bestimmt.
Mit dem Chart Config Editor können Sie Abhängigkeitsringdiagramme erstellen, indem Sie in Looker mit einem Säulendiagramm beginnen.
Für Abhängigkeitsringdiagramme sind mindestens zwei Dimensionen und genau ein Messwert erforderlich.

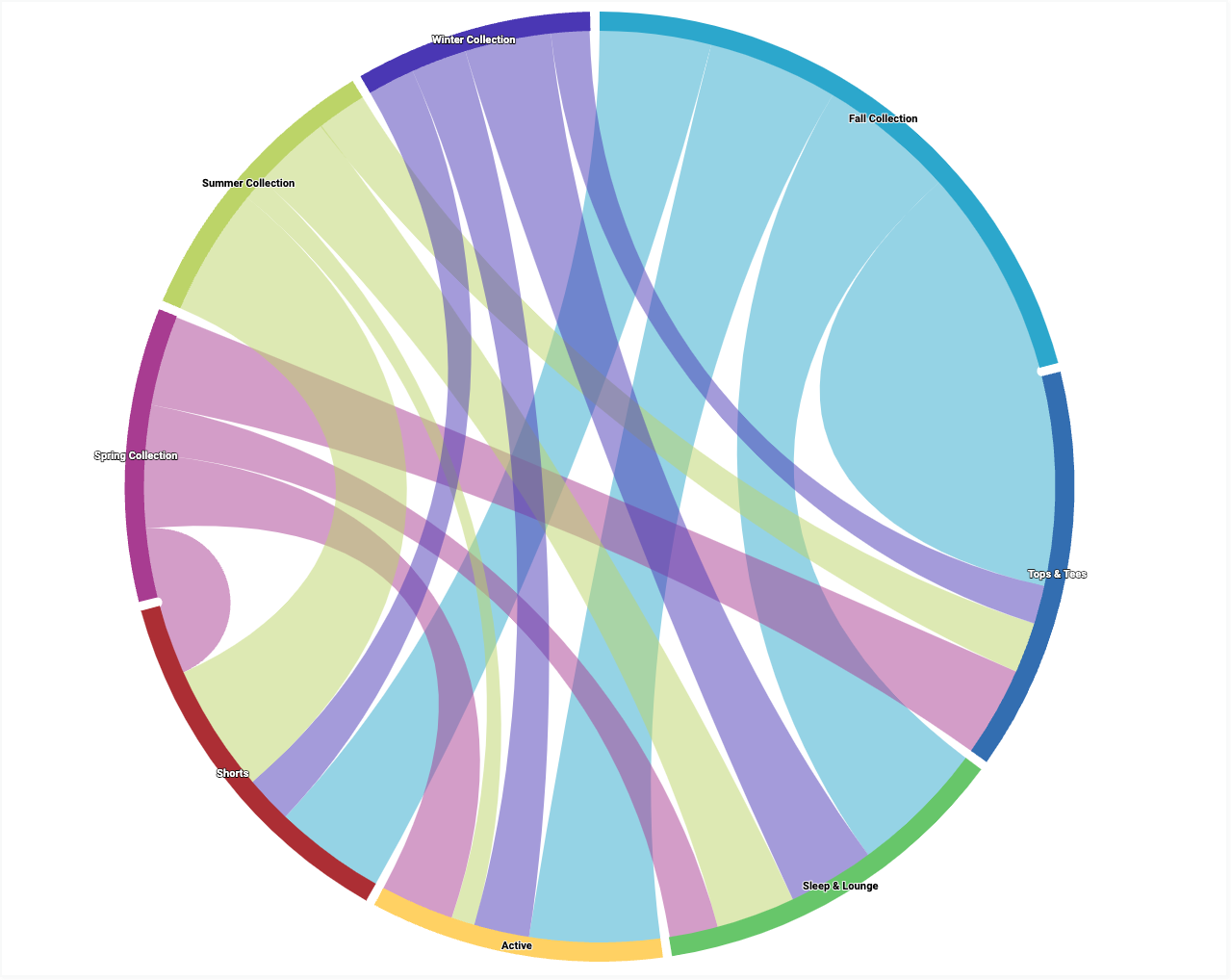

Sie können beispielsweise ein Abhängigkeitsringdiagramm erstellen, in dem die Messwerte für Anzahl der Artikel in der Bestellung für mehrere Dimensionswerte von Saisonale Kollektion dargestellt werden, die in Dimensionswerte von Kategorie einfließen. Jeder Dimensionswert wird durch einen farbcodierten Bogen am äußeren Rand des Kreises dargestellt. Die Breite einer Linie, die zwei Bögen verbindet, entspricht den Werten des Messwerts Anzahl der Auftragspositionen für dieses Dimensionspaar. Je höher der Wert, desto breiter die Linie.
Vorbereitung
Um auf den Editor für die Diagrammkonfiguration zuzugreifen, benötigen Sie die Berechtigung can_override_vis_config.
JSON-Snippet schreiben
Um ein Abhängigkeitsrad zu erstellen, beginnen Sie mit dem folgenden JSON-Snippet:
{
chart: {
type: 'dependencywheel'
}
}
Abhängigkeitsrad erstellen
So erstellen Sie ein Abhängigkeitsrad:
Rufen Sie ein Säulendiagramm in einem Explore auf oder bearbeiten Sie ein Säulendiagramm in einem Look oder Dashboard.
Beginnen Sie mit einem Säulendiagramm mit mindestens zwei Dimensionen und genau einem Messwert. Ihr Ausgangsdiagramm könnte etwa so aussehen:
Öffnen Sie das Menü Bearbeiten in der Visualisierung.
Klicken Sie auf dem Tab Diagramm auf die Schaltfläche Diagrammkonfiguration bearbeiten. Looker zeigt das Dialogfeld Diagrammkonfiguration bearbeiten an.

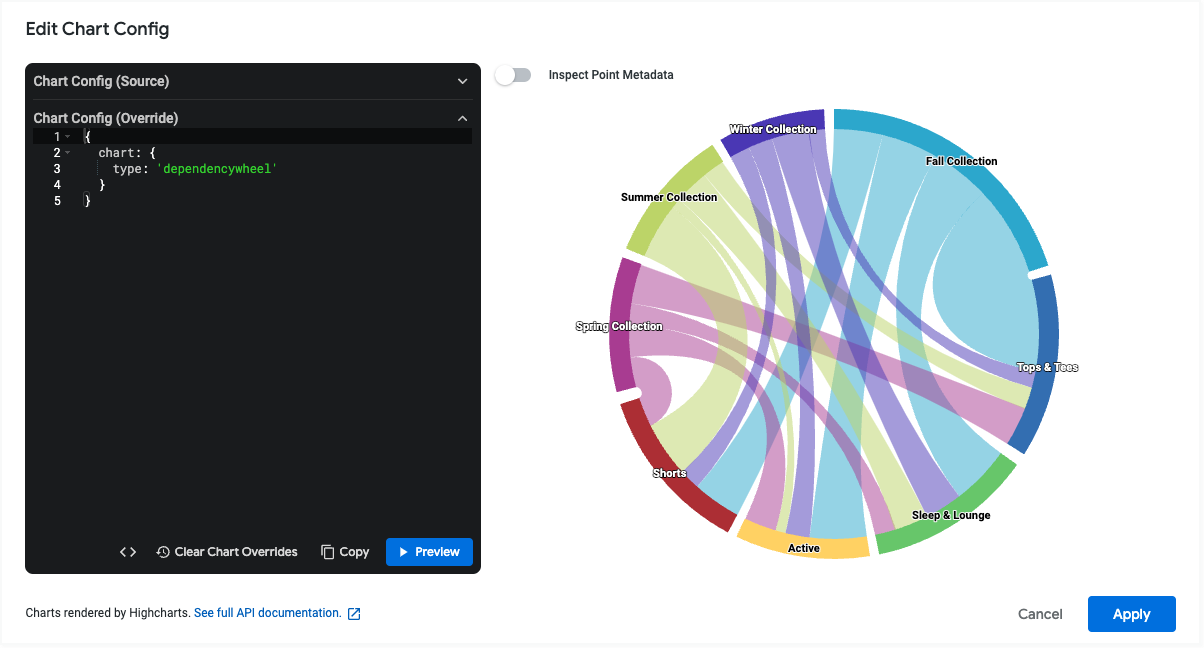

Wählen Sie den Bereich Chart Config (Override) aus und geben Sie den HighCharts-JSON-Code aus dem Abschnitt JSON-Snippet schreiben auf dieser Seite ein.
Damit Looker Ihren JSON-Code richtig formatieren kann, klicken Sie auf <> (Code formatieren).
Klicken Sie auf Vorschau, um Ihre Änderungen zu testen.
Klicken Sie auf Übernehmen, um die Änderungen zu übernehmen. Die Visualisierung wird mit den benutzerdefinierten JSON-Werten angezeigt.
Nachdem Sie die Visualisierung angepasst haben, können Sie sie speichern.
Beschränkungen und Anforderungen
Beachten Sie bei der Verwendung von Abhängigkeitsdiagrammen die folgenden Einschränkungen und Anforderungen:
- Für Abhängigkeitsringdiagramme sind mindestens zwei Dimensionen und genau ein Messwert erforderlich.
- In Abhängigkeitsringdiagrammen können maximal 50 Datenzeilen angezeigt werden.
- In Abhängigkeitsringdiagrammen werden keine pivotierten Dimensionen unterstützt.
