使用 Chart Config Editor 自定义可视化图表

您可以使用图表配置编辑器来自定义使用 HighCharts API 的 Looker 可视化图表的格式设置选项。这包括大多数笛卡尔图，如柱形图、条形图和折线图等。

前提条件

如需访问 Chart Config Editor，您必须拥有 can_override_vis_config 权限。

自定义可视化图表

如需使用 Chart Config Editor 自定义可视化图表，请按以下步骤操作：

在“探索”中查看可视化图表，或在“数据洞见”或信息中心中修改可视化图表。
在可视化中打开修改菜单。
点击 Plot 标签页中的 Edit Chart Config 按钮。Looker 会显示修改图表配置对话框。
- 图表配置（来源）窗格包含可视化图表的原始 JSON，无法修改。
- 图表配置（替换）窗格包含应替换源 JSON 的 JSON。首次打开修改图表配置对话框时，Looker 会在该窗格中填充一些默认 JSON。您可以先使用此 JSON，也可以删除此 JSON 并输入任何有效的 HighCharts JSON。
选择 Chart Config (Override) 部分，然后输入一些有效的 HighCharts JSON。新值将替换 Chart Config (Source) 部分中的所有值。
- 有关有效的 HighCharts JSON 的示例，请参阅本文的示例部分。
- Looker 接受任何有效的 JSON 值。Looker 不接受函数、日期或未定义的值。
点击 <>(Format code)，以允许 Looker 正确设置 JSON 格式。
点击预览以测试您所做的更改。
点击应用，应用您所做的更改。系统将使用自定义 JSON 值显示可视化结果。

自定义可视化图表后，您可以保存可视化图表。如果您在探索中查看了该可视化图表，请保存该探索。如果您修改了 Look 或信息中心，请点击保存。

如果您尝试预览包含无效 JSON 的代码，Looker 会显示 Invalid JSON detected 错误消息。您可以使用图表配置（替换项）窗格底部的自动修正代码 选项清理无效的 JSON。

如果您想修改默认的可视化图表选项，请先移除您在图表配置编辑器中所做的所有更改，然后稍后再进行替换。具体而言，请按以下步骤操作：

点击绘制标签页中的修改图表配置按钮。Looker 会显示修改图表配置对话框。
复制 Chart Config (Override) 窗格中的文本。
点击清除图表替换项按钮，即可删除所有更改。
点击应用。
使用默认的可视化图表选项修改可视化图表。
点击绘制标签页中的修改图表配置按钮。Looker 会显示修改图表配置对话框。
在 Chart Config (Override) 窗格中输入一些有效的 HighCharts JSON。您可以将在第 2 步中复制的文字用作模板，但请务必使用预览按钮测试更改，以确保没有冲突。
点击应用。

使用 `series formatters` 设置条件格式

图表配置编辑器接受大多数有效的 HighCharts JSON。它还接受仅存在于 Looker 中的 series formatters 属性。每个系列可以有多个格式设置程序，以组合不同的样式规则。

series formatters 属性接受两个属性：select 和 style。

在 select 属性中输入逻辑表达式，以指明要设置格式的具体数据值。
在 style 属性中输入一些 JSON，以指明数据值的格式。

例如，下面的 JSON 会在每个数据值大于或等于 380 时将其标为橙色：

{
  series: [{
    formatters: [{
      select: 'value >= 380',
      style: {
        color: 'orange'
      }
    }]
  }]
}

以下部分更详细地介绍了 select 和 style 属性的潜在值。

`select` 属性

您可以在 select 表达式中使用以下值：

value：此变量会返回系列的值。例如，您可以使用 select: value > 0 定位所有正值，或使用 value = 100 仅匹配值为 100 的系列。
max：使用 select: max 可定位具有最大值的系列值。
min：使用 select: min 定位到具有最小值的系列值。
percent_rank：此变量定位到具有指定百分位数的系列值。例如，您可以使用 select: percent_rank >= 0.9 定位到第 90 个百分位的系列值。
name：此变量会返回序列的尺寸值。例如，如果您有一个显示“已售”“已取消”和“已退货”订单的图表，则可以使用 select: name = Sold 定位到维度值为“已售”的系列。
AND/OR 使用 AND 和 OR 可组合多个逻辑表达式。

要查看在图表配置编辑器中实现的这些表达式，请参阅用颜色来表示最大值、最小值和百分位值示例。

`style` 属性

style 属性可用于应用 HighCharts 支持的样式。例如，您可以使用 style.color 为系列值着色，使用 style.borderColor 设置系列颜色边框，并使用 style.borderWidth 设置系列边框宽度。如需查看更完整的样式选项列表，请参阅 series.column.data 的 Highcharts 选项。

对于线条可视化图表，请使用 style.marker.fillColor 和 style.marker.lineColor，而不是 style.color。如需查看更完整的线条样式选项列表，请参阅 Highcharts 选项 series.line.data.marker。

如需查看图表配置编辑器中实现的颜色格式设置，请参阅为最大值、最小值和百分位数值着色示例。

示例

以下部分提供了 Chart Config Editor 的一些常见用例示例。如需查看可修改的属性的完整列表，请参阅 HighCharts API 文档。

更改背景颜色和轴文本颜色
自定义提示颜色
添加图表注释和标题
添加垂直参考频段
为最大值、最小值和百分位数值着色

更改背景颜色和轴文本颜色

如需更改可视化图表的背景颜色，请使用 chart.backgroundColor 属性。

同样，如需更改可视化图表中轴的文本颜色，请使用以下属性：

以下 HighCharts JSON 会将可视化图表的背景颜色更改为紫色，并将轴标题和标签的文本更改为白色。

{
  chart: {
    backgroundColor: "purple"
  },

  xAxis: {
    labels: {
      style: {
        color: "white"
      }
    },
    title: {
      style: {
        color: "white"
      }
    }
  },

  yAxis: {
    labels: {
      style: {
        color: "white"
      }
    },
    title: {
      style: {
        color: "white"
      }
    }
  }
}

如需自定义提示的颜色，请使用以下属性：

以下 HighCharts JSON 会将提示的背景颜色更改为青绿色，并将提示文本的颜色更改为黑色。

{
  tooltip: {
    backgroundColor: "cyan",
    style: {
      color: "black"
    }
  }
}

如需自定义提示内容，请使用以下属性：

以下 HighCharts JSON 会更改提示格式，使 x 轴值以较大的字体显示在提示顶部，后跟相应时间点的所有系列值的列表。

此示例使用以下 HighCharts 函数和变量：

{key} 是一个变量，用于返回所选点的 x 轴值。（在此示例中，是月份和年份）。
{#each points}{/each} 是一个函数，用于针对图表中的每个系列重复封闭的代码。
{series.name} 是一个用于返回系列名称的变量。
{y:.2f} 是一个变量，用于返回所选点的 y 轴值（四舍五入为小数点后两位）。
- {y} 是一个变量，用于返回所选点的 y 轴值。
- {variable:.2f} 将 variable 四舍五入到小数点后两位。如需查看有关值格式的更多示例，请参阅 Highcharts 模板文档。

{
  tooltip: {
    format: '<span style="font-size: 1.8em">{key}</span><br/>{#each points}<span style="color:{color}; font-weight: bold;">\u25CF {series.name}: </span>{y:.2f}<br/>{/each}',
    shared: true
  },
}

添加图表注释和标题

如需添加注解，请使用 annotations 属性。要向图表添加说明，请使用 caption 属性。

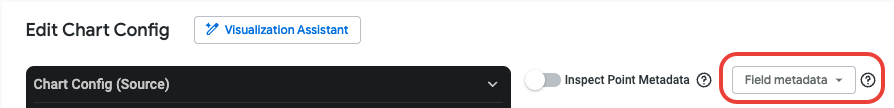

如需获取点的坐标，请点击 Edit Chart Config 对话框顶部的 Inspect Point Metadata。然后，将光标悬停在要添加注释的数据点上。Looker 会显示一个点 ID，您可以在 annotations.labels.point 属性中使用该 ID。

以下 HighCharts JSON 向图表添加了两个注释，以说明在一段时间后商品目录商品数量下降的情况。它还会在图表底部添加说明，以更详细地解释注释。

{
  caption: {
    text: 'Items go on clearance after 60 days, and are thrown away after 80 days. Thus we see large drops in inventory after these events.'
  },
  annotations: [{
    labels: [{
        point: "inventory_items.count-60-79",
        text: "Clearance sale"
      },
      {
        point: "inventory_items.count-80+",
        text: "Thrown away"
      },
    ]
  }]
}

添加垂直参考频段

如需添加垂直参考频段，请使用 xAxis.plotBands 属性。

以下 HighCharts JSON 在 2022 年 11 月 24 日至 2022 年 11 月 29 日之间添加了一个垂直参考区间，以表示促销期。它还在图表底部添加了说明，解释了表带的重要性。

请注意，xAxis.plotBands 的 to 和 from 属性必须与图表中的数据值相对应。在此示例中，由于数据是基于时间的，因此属性接受 Unix 时间戳值（2022 年 11 月 29 日为 1669680000000，2022 年 11 月 24 日为 1669248000000）。to 和 from HighCharts 属性不支持基于字符串的日期格式，例如 MM/DD/YYYY 和 DD-MM-YY。

{
  caption: {
    text: 'This chart uses the HighCharts plotBands attribute to display a band around the Black Friday Cyber Monday sale period.'
  },
  xAxis: {
    plotBands: [{
      to: 1669680000000,
      from: 1669248000000,
      label: {
        text: 'BFCM Sale Period'
      }
    }]
  },
}

添加虚线和虚线

如需将实线更改为虚线或点线，请使用 series.dashStyle 属性。

以下 HighCharts JSON 将 Customers 系列的 dashStyle 属性更改为虚线，并将 Sales 系列的 dashStyle 属性更改为虚线。

{
  series: [{
    name: 'Customers',
    dashStyle: 'Dash'
  }, {
    name: 'Sales',
    dashStyle: 'Dot'
  }]
}

为最大值、最小值和百分位数值着色

请参阅充分利用 Looker 可视化图表实战宝典：自定义笛卡尔图表中的条件格式设置页面，通过深入的示例了解如何为笛卡尔可视化图表的最大、最小和百分位值着色。

创建新的可视化类型

您可以使用图表配置编辑器创建不包含在 Looker 的默认可视化图表类型中的可视化图表类型。以下文章提供了您可以使用 Chart Config Editor 设计的一些可视化的示例：
