Abfrageplan und Zeitachse

Im Rahmen von Abfragejobs enthält BigQuery einen Diagnoseabfrageplan und Zeitinformationen. Dies ähnelt den Informationen, die von Anweisungen wie EXPLAIN in anderen Datenbank- und Analysesystemen bereitgestellt werden. Diese Informationen können aus den API-Antworten von Methoden wie jobs.get abgerufen werden.

Bei Abfragen mit langer Ausführungszeit aktualisiert BigQuery diese Statistiken regelmäßig. Diese Aktualisierungen erfolgen zwar unabhängig von der Häufigkeit, mit der der Jobstatus abgefragt wird, aber in der Regel nicht häufiger als alle 30 Sekunden. Abfragejobs, die keine Ausführungsressourcen verwenden (zum Beispiel Probelaufanfragen oder Ergebnisse, die mithilfe von im Cache gespeicherten Ergebnissen bereitgestellt werden können), enthalten diese zusätzlichen Diagnoseinformationen nicht. Andere Statistiken können jedoch vorhanden sein.

Hintergrund

Bei der Ausführung eines Abfragejobs in BigQuery wird die deklarative SQL-Anweisung in eine Ausführungsgrafik umgewandelt, wobei sie in eine Reihe von Abfragephasen aufgeteilt wird, die sich wiederum aus detaillierten Sätzen von Ausführungsschritten zusammensetzen. BigQuery nutzt eine stark verteilte parallele Architektur zum Ausführen dieser Abfragen. In den Phasen werden dabei die Arbeitseinheiten modelliert, die viele potenzielle Worker parallel ausführen können. Die Phasen kommunizieren über eine schnelle verteilte Shuffle-Architektur miteinander.

Innerhalb des Abfrageplans werden die Begriffe Arbeitseinheiten und Worker verwendet, um Informationen zur Parallelisierung zu liefern. An anderer Stelle in BigQuery kann der Begriff Slot vorkommen, bei dem es sich um eine abstrahierte Darstellung mehrerer Aspekte der Abfrageausführung handelt, einschließlich Rechen-, Speicher- und E/A-Ressourcen. Jobstatistiken der obersten Ebene liefern eine Schätzung der Kosten einzelner Abfragen. Dafür wird die totalSlotMs-Schätzung der Abfrage unter Verwendung dieser abstrahierten Berechnung genutzt.

Eine weitere wichtige Eigenschaft der Architektur für die Abfrageausführung ist, dass sie dynamisch ist. Das bedeutet, dass der Abfrageplan während einer laufenden Abfrage geändert werden kann. Häufig werden während der Ausführung einer Abfrage Phasen eingeführt, um die Datenverteilung auf die Worker der Abfrage zu verbessern. Bei Abfrageplänen, in denen dies der Fall ist, werden diese Phasen normalerweise als Neupartitionierung bezeichnet.

Neben dem Abfrageplan stellen Abfragejobs auch eine Zeitachse für die Ausführung bereit, in der die abgeschlossenen, ausstehenden und aktiven Arbeitseinheiten der Abfrage-Worker aufgeführt sind. Eine Abfrage kann sich gleichzeitig in mehreren Phasen mit aktiven Workern befinden. Die Zeitachse dient dazu, den Gesamtfortschritt der Abfrage anzuzeigen.

Informationen in der Google Cloud Console ansehen

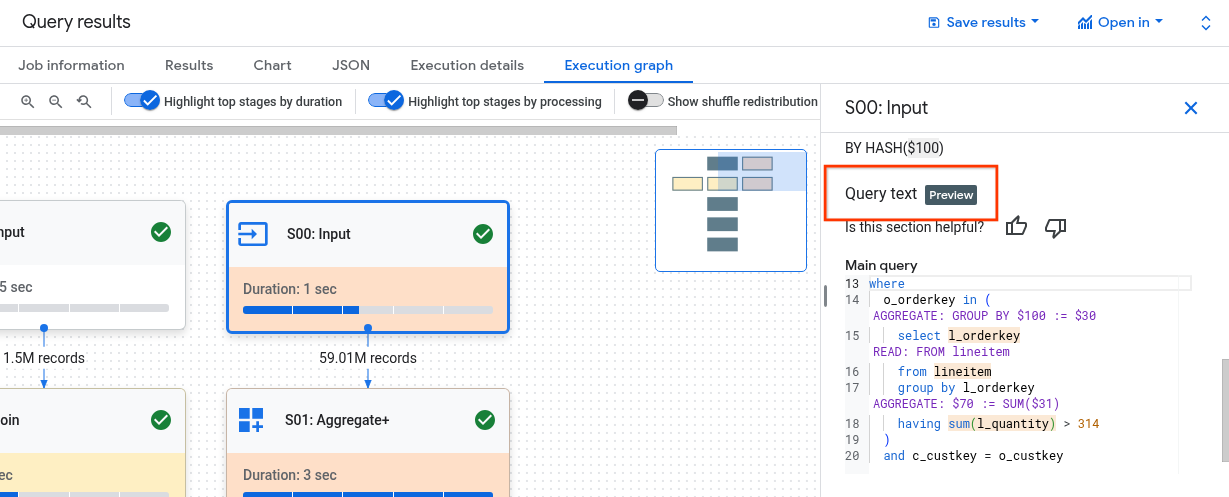

In der Google Cloud Console können Sie Details zum Abfrageplan für eine abgeschlossene Abfrage anzeigen lassen. Klicken Sie hierzu auf die Schaltfläche Ausführungsdetails (in der Nähe der Schaltfläche Ergebnisse.

Bild: Abfrageplan

Informationen des Abfrageplans

Innerhalb der API-Antwort werden Abfragepläne als Liste von Abfragephasen dargestellt. Jedes Element in der Liste enthält eine Übersichtsstatistik pro Phase, detaillierte Informationen zu jedem Schritt und zeitliche Klassifizierungen der Phasen. In der Google Cloud Console werden nicht alle Details gerendert, können aber in den API-Antworten enthalten sein.

Phasenübersicht

Die Übersichtsfelder für jede Phase können Folgendes enthalten:

API-Feld Beschreibung
id Eindeutige numerische ID für die Phase.
name Einfacher zusammenfassender Name für die Phase. Die steps innerhalb der Phase liefern zusätzliche Details zu den Ausführungsschritten.
status Ausführungsstatus der Phase. Folgende Status sind möglich: PENDING, RUNNING, COMPLETE, FAILED und CANCELLED.
inputStages Eine Liste der IDs, die die Abhängigkeitsgrafik der Phase bilden. Eine JOIN-Phase benötigt zum Beispiel oft zwei abhängige Phasen, die die Daten auf der linken und rechten Seite der JOIN-Beziehung vorbereiten.
startMs Zeitstempel in Millisekunden der Epoche, der angibt, wann der erste Worker in der Phase mit der Ausführung begonnen hat.
endMs Zeitstempel in Millisekunden der Epoche, der angibt, wann der letzte Worker die Ausführung abgeschlossen hat.
steps Detaillierte Liste der Ausführungsschritte innerhalb der Phase. Weitere Informationen finden Sie im nächsten Abschnitt.
recordsRead Eingabegröße der Phase als Anzahl der Datensätze aller Worker der Phase.
recordsWritten Ausgabegröße der Phase als Anzahl der Datensätze aller Worker der Phase.
parallelInputs Anzahl der parallelisierbaren Arbeitseinheiten für die Phase. Je nach Phase und Abfrage kann hiermit die Anzahl der Spaltensegmente innerhalb einer Tabelle oder die Anzahl der Partitionen innerhalb eines Zwischen-Shuffles dargestellt sein.
completedParallelInputs Anzahl der Arbeitseinheiten innerhalb der Phase, die abgeschlossen wurden. Bei einigen Abfragen müssen nicht alle Eingaben in einer Phase abgeschlossen sein, damit die Phase abgeschlossen werden kann.
shuffleOutputBytes Stellt die Gesamtzahl der Byte dar, die in allen Workern in einer Abfragephase geschrieben wurden.
shuffleOutputBytesSpilled Abfragen, die erhebliche Datenmengen zwischen Phasen übertragen, müssen möglicherweise auf eine laufwerkbasierte Übertragung zurückgreifen. Die Statistik zur Menge der übergebenen Byte informiert darüber, wie viele Daten an das Laufwerk übergeben wurden. Hängt von einem Optimierungsalgorithmus ab, sodass er nicht für jede Abfrage deterministisch ist.

Informationen zu den einzelnen Schritten in einer Phase

Jeder Worker muss innerhalb einer Phase detaillierte Vorgänge ausführen, die als Schritte bezeichnet werden. Diese werden als sortierte Liste von Vorgängen dargestellt. Die Schritte sind kategorisiert, wobei einige Vorgänge ausführlichere Informationen liefern. Im Abfrageplan können folgende Kategorien von Vorgängen vorhanden sein:

Schritt Beschreibung
READ Ein Lesevorgang von einer oder mehreren Spalten aus einer Eingabetabelle oder einem Zwischen-Shuffle. In den Schrittdetails werden nur die ersten sechzehn Spalten, die gelesen werden, zurückgegeben.
WRITE Ein Schreibvorgang von einer oder mehreren Spalten in eine Ausgabetabelle oder ein Zwischenergebnis. Bei HASH-partitionierten Ausgaben aus einer Phase umfasst dies auch die Spalten, die als Partitionsschlüssel verwendet werden.
COMPUTE Vorgänge wie das Auswerten von Ausdrücken sowie SQL-Funktionen.
FILTER Operator, der die WHERE-, OMIT IF- und HAVING-Klauseln implementiert.
SORT "Sortieren"- und "Sortieren nach"-Vorgang; enthält die Spaltenschlüssel und die Richtung.
AGGREGATE Ein Aggregationsvorgang, z. B. GROUP BY oder COUNT.
LIMIT Operator, der die LIMIT-Klausel implementiert.
JOIN Ein JOIN-Vorgang, der den Join-Typ und die verwendeten Spalten umfasst.
ANALYTIC_FUNCTION Ein Aufruf einer Fensterfunktion (auch als "Analysefunktion" bezeichnet).
USER_DEFINED_FUNCTION Ein Aufruf einer benutzerdefinierten Funktion.

Zeitliche Klassifizierung pro Phase

Die Abfragephasen ermöglichen auch eine zeitliche Klassifizierung, sowohl in absoluter als auch relativer Form. Da jede Ausführungsphase Aktivitäten von einem oder mehreren unabhängigen Workern beinhaltet, werden sowohl die durchschnittliche als auch die längste Zeitdauer angegeben. Diese Werte geben die durchschnittliche Leistung aller Worker einer Phase sowie die Leistung des langsamsten Workers einer bestimmten Klassifizierung wieder. Die durchschnittliche und maximale Zeitdauer wird darüber hinaus absolut und relativ dargestellt. Bei den verhältnisbasierten Statistiken werden die Daten als Anteil der längsten Zeit geliefert, die ein Worker in einem Segment verbracht hat.

In der Google Cloud Console werden die zeitlichen Informationen der Phasen mithilfe relativer Zeitdarstellungen angegeben.

Die zeitlichen Informationen der Phasen werden folgendermaßen dargestellt:

Relative Zeitdauer Absolute Zeitdauer Verhältniszähler
waitRatioAvg waitMsAvg Zeit, die der durchschnittliche Worker auf die Planung gewartet hat.
waitRatioMax waitMsMax Zeit, die der langsamste Worker auf die Planung gewartet hat.
readRatioAvg readMsAvg Zeit, die der durchschnittliche Worker mit dem Lesen von Eingabedaten verbracht hat.
readRatioMax readMsMax Zeit, die der langsamste Worker mit dem Lesen von Eingabedaten verbracht hat.
computeRatioAvg computeMsAvg Zeit, die der durchschnittliche Worker CPU-gebunden verbracht hat.
computeRatioMax computeMsMax Zeit, die der langsamste Worker CPU-gebunden verbracht hat.
writeRatioAvg writeMsAvg Zeit, die der durchschnittliche Worker mit dem Schreiben von Ausgabedaten verbracht hat.
writeRatioMax writeMsMax Zeit, die der langsamste Worker mit dem Schreiben von Ausgabedaten verbracht hat.

Erklärung zu föderierten Abfragen

Mit föderierten Abfragen können Sie eine Abfrageanweisung mithilfe der Funktion EXTERNAL_QUERY an eine externe Datenquelle senden. Föderierte Abfragen unterliegen der Optimierungsmethode, die als SQL-Push-down bezeichnet wird. Der Abfrageplan zeigt Vorgänge an, die gegebenenfalls an die externe Datenquelle übertragen werden. Nehmen wir beispielsweise an, dass Sie die folgende Abfrage ausführen:

SELECT id, name
FROM EXTERNAL_QUERY("<connection>", "SELECT * FROM company")
WHERE country_code IN ('ee', 'hu') AND name like '%TV%'

Der Abfrageplan zeigt die folgenden Phasenschritte an:

$1:id, $2:name, $3:country_code
FROM table_for_external_query_$_0(
  SELECT id, name, country_code
  FROM (
    /*native_query*/
    SELECT * FROM company
  )
  WHERE in(country_code, 'ee', 'hu')
)
WHERE and(in($3, 'ee', 'hu'), like($2, '%TV%'))
$1, $2
TO __stage00_output

In diesem Plan steht table_for_external_query_$_0(...) für die Funktion EXTERNAL_QUERY. In Klammern sehen Sie die Abfrage, die von der externen Datenquelle ausgeführt wird. Daraus ergibt sich Folgendes:

  • Eine externe Datenquelle gibt nur drei ausgewählte Spalten zurück.
  • Eine externe Datenquelle gibt nur Zeilen zurück, für die country_code entweder 'ee' oder 'hu' ist.
  • Der Operator LIKE wird nicht per Push übertragen und wird aber von BigQuery ausgewertet.

Wenn keine Push-downs vorhanden sind, zeigt der Abfrageplan die folgenden Phasenschritte an:

$1:id, $2:name, $3:country_code
FROM table_for_external_query_$_0(
  SELECT id, name, description, country_code, primary_address, secondary address
  FROM (
    /*native_query*/
    SELECT * FROM company
  )
)
WHERE and(in($3, 'ee', 'hu'), like($2, '%TV%'))
$1, $2
TO __stage00_output

Dieses Mal gibt eine externe Datenquelle alle Spalten und Zeilen aus der Tabelle company zurück und BigQuery führt eine Filterung durch.

Metadaten der Zeitachse

Die Abfragezeitachse zeigt den Fortschritt zu bestimmten Zeitpunkten und bietet aktuelle Ansichten des gesamten Abfragefortschritts. Die Zeitachse wird als eine Reihe von Stichproben dargestellt, die folgende Details enthalten:

Feld Beschreibung
elapsedMs Seit Beginn der Abfrageausführung verstrichene Millisekunden.
totalSlotMs Eine kumulative Darstellung der von der Abfrage verwendeten Slot-Millisekunden.
pendingUnits Gesamtzahl der geplanten Arbeitseinheiten, die auf Ausführung warten.
activeUnits Gesamtzahl der aktiven Arbeitseinheiten, die derzeit von den Workern verarbeitet werden.
completedUnits Gesamtzahl der Arbeitseinheiten, die während der Ausführung dieser Abfrage abgeschlossen wurden.

Beispielabfrage

Die folgende Abfrage zählt die Anzahl der Zeilen im öffentlichen Shakespeare-Dataset und hat eine zweite bedingte Zählung, deren Ergebnisse auf Zeilen beschränkt sind, die auf "Hamlet" verweisen:

SELECT
  COUNT(1) as rowcount,
  COUNTIF(corpus = 'hamlet') as rowcount_hamlet
FROM `publicdata.samples.shakespeare`

Klicken Sie auf Ausführungsdetails, um den Abfrageplan anzuzeigen:

Bild: Hamlet-Abfrageplan

Die Farbindikatoren zeigen die relative Zeitdauer für alle Schritte in allen Phasen an.

Um mehr über die Schritte der Ausführungsphasen zu erfahren, klicken Sie auf das , woraufhin die Details für die Phase maximiert werden:

Details des Hamlet-Abfrageplans

In diesem Beispiel war die längste Zeit in einem Segment die Zeit, die der einzelne Worker in Phase 01 auf den Abschluss von Phase 00 gewartet hat. Dies liegt daran, dass Phase 01 von der Eingabe der Phase 00 abhängig war und erst gestartet werden konnte, nachdem die Ausgabedaten der ersten Phase in den Zwischen-Shuffle geschrieben wurden.

Fehlerberichte

Abfragejobs können während der Ausführung fehlschlagen. Da die Informationen des Abfrageplans regelmäßig aktualisiert werden, können Sie sehen, an welcher Stelle innerhalb der Ausführungsgrafik der Fehler aufgetreten ist. In der Google Cloud Console wird durch ein Häkchen bzw. ein Ausrufezeichen neben den Phasennamen angezeigt, ob eine Phase erfolgreich war oder fehlgeschlagen ist.

Weitere Informationen zum Interpretieren und Beheben von Fehlern finden Sie in der Anleitung zur Fehlerbehebung.

API-Beispieldarstellung

Die Informationen des Abfrageplans sind in der Jobantwort enthalten und können durch Aufrufen von jobs.get abgerufen werden. Der folgende Code ist ein Auszug aus einer JSON-Antwort für einen Job, der die Beispielabfrage zu Hamlet zurückgibt und Informationen sowohl zum Abfrageplan als auch zur Zeitachse anzeigt.

"statistics": {
  "creationTime": "1576544129234",
  "startTime": "1576544129348",
  "endTime": "1576544129681",
  "totalBytesProcessed": "2464625",
  "query": {
    "queryPlan": [
      {
        "name": "S00: Input",
        "id": "0",
        "startMs": "1576544129436",
        "endMs": "1576544129465",
        "waitRatioAvg": 0.04,
        "waitMsAvg": "1",
        "waitRatioMax": 0.04,
        "waitMsMax": "1",
        "readRatioAvg": 0.32,
        "readMsAvg": "8",
        "readRatioMax": 0.32,
        "readMsMax": "8",
        "computeRatioAvg": 1,
        "computeMsAvg": "25",
        "computeRatioMax": 1,
        "computeMsMax": "25",
        "writeRatioAvg": 0.08,
        "writeMsAvg": "2",
        "writeRatioMax": 0.08,
        "writeMsMax": "2",
        "shuffleOutputBytes": "18",
        "shuffleOutputBytesSpilled": "0",
        "recordsRead": "164656",
        "recordsWritten": "1",
        "parallelInputs": "1",
        "completedParallelInputs": "1",
        "status": "COMPLETE",
        "steps": [
          {
            "kind": "READ",
            "substeps": [
              "$1:corpus",
              "FROM publicdata.samples.shakespeare"
            ]
          },
          {
            "kind": "AGGREGATE",
            "substeps": [
              "$20 := COUNT($30)",
              "$21 := COUNTIF($31)"
            ]
          },
          {
            "kind": "COMPUTE",
            "substeps": [
              "$30 := 1",
              "$31 := equal($1, 'hamlet')"
            ]
          },
          {
            "kind": "WRITE",
            "substeps": [
              "$20, $21",
              "TO __stage00_output"
            ]
          }
        ]
      },
      {
        "name": "S01: Output",
        "id": "1",
        "startMs": "1576544129465",
        "endMs": "1576544129480",
        "inputStages": [
          "0"
        ],
        "waitRatioAvg": 0.44,
        "waitMsAvg": "11",
        "waitRatioMax": 0.44,
        "waitMsMax": "11",
        "readRatioAvg": 0,
        "readMsAvg": "0",
        "readRatioMax": 0,
        "readMsMax": "0",
        "computeRatioAvg": 0.2,
        "computeMsAvg": "5",
        "computeRatioMax": 0.2,
        "computeMsMax": "5",
        "writeRatioAvg": 0.16,
        "writeMsAvg": "4",
        "writeRatioMax": 0.16,
        "writeMsMax": "4",
        "shuffleOutputBytes": "17",
        "shuffleOutputBytesSpilled": "0",
        "recordsRead": "1",
        "recordsWritten": "1",
        "parallelInputs": "1",
        "completedParallelInputs": "1",
        "status": "COMPLETE",
        "steps": [
          {
            "kind": "READ",
            "substeps": [
              "$20, $21",
              "FROM __stage00_output"
            ]
          },
          {
            "kind": "AGGREGATE",
            "substeps": [
              "$10 := SUM_OF_COUNTS($20)",
              "$11 := SUM_OF_COUNTS($21)"
            ]
          },
          {
            "kind": "WRITE",
            "substeps": [
              "$10, $11",
              "TO __stage01_output"
            ]
          }
        ]
      }
    ],
    "estimatedBytesProcessed": "2464625",
    "timeline": [
      {
        "elapsedMs": "304",
        "totalSlotMs": "50",
        "pendingUnits": "0",
        "completedUnits": "2"
      }
    ],
    "totalPartitionsProcessed": "0",
    "totalBytesProcessed": "2464625",
    "totalBytesBilled": "10485760",
    "billingTier": 1,
    "totalSlotMs": "50",
    "cacheHit": false,
    "referencedTables": [
      {
        "projectId": "publicdata",
        "datasetId": "samples",
        "tableId": "shakespeare"
      }
    ],
    "statementType": "SELECT"
  },
  "totalSlotMs": "50"
},

Ausführungsinformationen verwenden

BigQuery-Abfragepläne liefern Informationen darüber, wie der Dienst Abfragen ausführt. Da es sich um einen verwalteten Dienst handelt, sind die Möglichkeiten, einige Details direkt zu verwerten, jedoch begrenzt. Viele Optimierungen erfolgen automatisch durch Nutzung des Dienstes. Dies kann sich von anderen Umgebungen unterscheiden, in denen Optimierung, Bereitstellung und Monitoring spezialisiertes, fachkundiges Personal erfordern.

Informationen zu konkreten Verfahren, die die Ausführung und Leistung von Abfragen verbessern können, finden Sie in der Dokumentation zu Best Practices. Anhand des Abfrageplans und der Zeitachsenstatistiken können Sie nachvollziehen, ob die Ressourcenauslastung in bestimmten Phasen besonders hoch ist. Eine JOIN-Phase, in der weit mehr Ausgabezeilen als Eingabezeilen generiert werden, könnte zum Beispiel darauf hindeuten, dass früher in der Abfrage gefiltert werden sollte.

Darüber hinaus können Sie mithilfe der Informationen der Zeitachse feststellen, ob eine bestimmte Abfrage langsam ist, weil sie isoliert ausgeführt wird oder weil sie mit anderen Abfragen um dieselben Ressourcen konkurriert. Wenn die Anzahl der aktiven Einheiten während der gesamten Lebensdauer der Abfrage begrenzt ist, die Menge der in der Warteschlange enthaltenen Arbeitseinheiten jedoch hoch bleibt, spricht dies möglicherweise dafür, dass durch Reduzierung der Anzahl gleichzeitiger Abfragen die Ausführungszeit für bestimmte Abfragen erheblich verkürzt werden kann.
