TensorRT5 と NVIDIA T4 GPU を使用した TensorFlow 推論ワークロードの実行

このチュートリアルでは、Compute Engine 上で動作する NVIDIA TensorRT5 GPU を使用して、大規模なワークロードに対し、ディープラーニングでの推論を行う方法について説明します。

始める前に、次の内容をふまえておいてください。

ディープラーニングでの推論とは、ML プロセスの一段階であり、トレーニング済みモデルを使用して、認識、処理、結果の分類を行うものです。
NVIDIA TensorRT は、ディープラーニングのワークロードを実行するために最適化されたプラットフォームです。
GPU を使用して、ML やデータ処理などのデータ集約型ワークロードを高速化します。さまざまな NVIDIA GPU を Compute Engine で利用できます。このチュートリアルでは T4 GPU を使用します。T4 GPU は、ディープラーニングで推論を行う際のワークロードに特化して設計されたものです。

目標

このチュートリアルでは、次の手順について説明します。

事前トレーニング済みのグラフを使用したモデルの準備。
モデルの推論速度を、異なる最適化モードでテスト。
カスタムモデルを TensorRT に変換。
マルチゾーンクラスタの設定。次のような構成になります。
- Deep Learning VM Image にビルドされます。イメージには、TensorFlow、TensorFlow Serving、TensorRT5 がプリインストールされます。
- 自動スケーリングが有効。このチュートリアルでは、GPU の使用率に基づいて自動スケーリングされます。
- 負荷分散が有効。
- ファイアウォールが有効。
マルチゾーンクラスタでの推論ワークロードの実行。

チュートリアル用の設定のアーキテクチャの概要

料金

このチュートリアルの実施にかかる費用は、セクションによって異なります。

料金計算ツールを使用して費用を計算できます。

モデルを準備し、さまざまな最適化速度で推論速度をテストする費用を見積もるには、次の仕様を使用します。

VM インスタンス 1 台: n1-standard-8（vCPU: 8、RAM 30 GB）
NVIDIA T4 GPU 1 基

マルチゾーンクラスタの設定費用を見積もるには、次の仕様を使用します。

VM インスタンス 2 台: n1-standard-16（vCPU: 16、RAM 60 GB）
VM インスタンスごとに NVIDIA T4 GPU 4 基
VM インスタンスごとに 100 GB SSD
転送ルール 1 つ

始める前に

プロジェクト設定

Sign in to your Google Cloud account. If you're new to Google Cloud, create an account to evaluate how our products perform in real-world scenarios. New customers also get $300 in free credits to run, test, and deploy workloads.

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Go to project selector

Make sure that billing is enabled for your Google Cloud project.

Enable the Compute Engine and Cloud Machine Learning APIs.

Enable the APIs

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Go to project selector

Make sure that billing is enabled for your Google Cloud project.

Enable the Compute Engine and Cloud Machine Learning APIs.

Enable the APIs

ツール設定

このチュートリアルで Google Cloud CLI を使用するには:

Google Cloud CLI の最新バージョンをインストールするか、最新バージョンに更新します。
デフォルトのリージョンとゾーンを設定します（省略可）。

モデルの準備

このセクションでは、モデルの実行に使用する仮想マシン（VM）インスタンスの作成について説明します。TensorFlow の公式モデルの一覧からモデルをダウンロードする方法についても説明します。

VM インスタンスを作成します。このチュートリアルは、tf-ent-2-10-cu113 を使用して作成されています。最新のイメージバージョンについては、Deep Learning VM Image のドキュメントのオペレーティングシステムの選択をご覧ください。
```
export IMAGE_FAMILY="tf-ent-2-10-cu113"
export ZONE="us-central1-b"
export INSTANCE_NAME="model-prep"
gcloud compute instances create $INSTANCE_NAME \
   --zone=$ZONE \
   --image-family=$IMAGE_FAMILY \
   --machine-type=n1-standard-8 \
   --image-project=deeplearning-platform-release \
   --maintenance-policy=TERMINATE \
   --accelerator="type=nvidia-tesla-t4,count=1" \
   --metadata="install-nvidia-driver=True"
```
注このインスタンスは、T4 GPU をサポートしているゾーンであれば、どの利用可能なゾーンでも作成できます。複数の TensorRT 最適化モードを比較する際も、単一の GPU で対応できます。
モデルを選択します。このチュートリアルでは、ResNet モデルを使用します。ResNet モデルは、TensorFlow にある ImageNet データセットでトレーニングされています。

ResNet モデルを VM インスタンスにダウンロードするには、次のコマンドを実行します。
```
wget -q http://download.tensorflow.org/models/official/resnetv2_imagenet_frozen_graph.pb
```
ResNet モデルのロケーションを $WORKDIR 変数に保存します。MODEL_LOCATION は、ダウンロードしたモデルを含む作業ディレクトリに置き換えます。
```
export WORKDIR=MODEL_LOCATION
```

推論速度テストの実行

このセクションでは、次の手順について説明します。

ResNet モデルの設定。
異なる最適化モードでの推論テストの実行。
推論テストの結果の確認。

テストプロセスの概要

TensorRT では、推論の際のワークロードの処理速度を向上させることができますが、その最も大きな要因となっているのが量子化プロセスです。

モデルの量子化とは、モデルにおける重みの精度を下げる処理のことです。たとえば、モデルの重みが FP32 であったとするならば、それを FP16、INT8、さらには INT4 というように精度を下げることができます。この場合、速度（重みの精度）とモデルの正確さを勘案し、妥当な水準を検討することが重要です。TensorFlow にはまさにそのための機能が含まれており、速度と精度の対比に加え、スループット、レイテンシ、ノード変換率、総トレーニング時間などの指標も測定できます。

手順

ResNet モデルを設定します。モデルを設定するには、次のコマンドを実行します。

git clone https://github.com/tensorflow/models.git
cd models
git checkout f0e10716160cd048618ccdd4b6e18336223a172f
touch research/__init__.py
touch research/tensorrt/__init__.py
cp research/tensorrt/labellist.json .
cp research/tensorrt/image.jpg ..

テストを実行します。このコマンドは、完了するまでにしばらく時間がかかります。
```
python -m research.tensorrt.tensorrt \
   --frozen_graph=$WORKDIR/resnetv2_imagenet_frozen_graph.pb \
   --image_file=$WORKDIR/image.jpg \
   --native --fp32 --fp16 --int8 \
   --output_dir=$WORKDIR
```
ここで
- $WORKDIR は、ResNet モデルをダウンロードしたディレクトリです。
- --native 引数は、テストに使用する量子化モードです。
結果を確認します。テストが完了したら、最適化モードごとに推論結果を比較できます。
```
Predictions:
Precision:  native [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty',     u'lakeside, lakeshore', u'grey whale, gray whale, devilfish, Eschrichtius gibbosus, Eschrichtius robustus']
Precision:  FP32 [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty', u'lakeside,   lakeshore', u'sandbar, sand bar']
Precision:  FP16 [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty', u'lakeside,   lakeshore', u'sandbar, sand bar']
Precision:  INT8 [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty', u'grey         whale, gray whale, devilfish, Eschrichtius gibbosus, Eschrichtius robustus', u'lakeside, lakeshore']
```
すべての結果を見るには、次のコマンドを実行します。
```
cat $WORKDIR/log.txt
```
FP32 と FP16 では同一の結果が出ています。したがって、TensorRT の動作に問題がなければ、FP16 から使用すべきでしょう。INT8 では、やや悪い結果になっています。

さらに、TensorRT5 を使用してモデルを実行すると、次の結果が得られます。
- FP32 に最適化すると、スループットが 314 fps から 440 fps に 40% 向上します。また、レイテンシは約 30% 短縮され、0.40 ミリ秒から 0.28 ミリ秒になります。
- 元の TensorFlow グラフから FP16 に最適化すると、速度が 314 fps から 988 fps へと 214% 向上します。また、レイテンシは 0.12 ミリ秒になり、ほぼ 3 分の 1 に短縮されます。
- INT8 を使用すると、314 fps から 1,524 fps へ、385% 高速化することがわかります。レイテンシは 0.08 ミリ秒に短縮されます。

カスタムモデルの TensorRT への変換

この変換には、INT8 モデルを使用できます。

モデルをダウンロードします。カスタムモデルを TensorRT グラフに変換するには、保存済みのモデルが必要です。保存済みの INT8 ResNet モデルを入手するには、次のコマンドを実行します。
```
wget http://download.tensorflow.org/models/official/20181001_resnet/savedmodels/resnet_v2_fp32_savedmodel_NCHW.tar.gz
tar -xzvf resnet_v2_fp32_savedmodel_NCHW.tar.gz
```
TFTools を使用してモデルを TensorRT グラフに変換します。TFTools を使用してモデルを変換するには、次のコマンドを実行します。
```
git clone https://github.com/GoogleCloudPlatform/ml-on-gcp.git
cd ml-on-gcp/dlvm/tools
python ./convert_to_rt.py \
   --input_model_dir=$WORKDIR/resnet_v2_fp32_savedmodel_NCHW/1538687196 \
   --output_model_dir=$WORKDIR/resnet_v2_int8_NCHW/00001 \
   --batch_size=128 \
   --precision_mode="INT8"
```
これで、INT8 モデルが $WORKDIR/resnet_v2_int8_NCHW/00001 ディレクトリに格納されました。

すべてが正しく設定されていることを確認するために、推論テストを実行してみます。
```
tensorflow_model_server --model_base_path=$WORKDIR/resnet_v2_int8_NCHW/ --rest_api_port=8888
```
モデルを Cloud Storage にアップロードします。この手順は、次のセクションで設定するマルチゾーンクラスタからモデルを使用できるようにするため必要です。モデルをアップロードするには、次の手順を実行します。
1. モデルをアーカイブします。
```
tar -zcvf model.tar.gz ./resnet_v2_int8_NCHW/
```
2. アーカイブをアップロードします。GCS_PATH は、Cloud Storage バケットへのパスに置き換えます。
```
export GCS_PATH=GCS_PATH
gcloud storage cp model.tar.gz $GCS_PATH
```
  必要に応じて、Cloud Storage の次の URL から INT8 のフリーズされたグラフを入手できます。
```
gs://cloud-samples-data/dlvm/t4/model.tar.gz
```

マルチゾーンクラスタの設定

クラスタを作成する

これで、Cloud Storage プラットフォームにモデルを用意できたので、クラスタを作成できます。

インスタンステンプレートを作成します。インスタンステンプレートは、新しいインスタンスの作成時に便利なリソースです。インスタンステンプレートをご覧ください。YOUR_PROJECT_NAME は実際のプロジェクト ID に置き換えます。
```
export INSTANCE_TEMPLATE_NAME="tf-inference-template"
export IMAGE_FAMILY="tf-ent-2-10-cu113"
export PROJECT_NAME=YOUR_PROJECT_NAME

gcloud beta compute --project=$PROJECT_NAME instance-templates create $INSTANCE_TEMPLATE_NAME \
     --machine-type=n1-standard-16 \
     --maintenance-policy=TERMINATE \
     --accelerator=type=nvidia-tesla-t4,count=4 \
     --min-cpu-platform=Intel\ Skylake \
     --tags=http-server,https-server \
     --image-family=$IMAGE_FAMILY \
     --image-project=deeplearning-platform-release \
     --boot-disk-size=100GB \
     --boot-disk-type=pd-ssd \
     --boot-disk-device-name=$INSTANCE_TEMPLATE_NAME \
     --metadata startup-script-url=gs://cloud-samples-data/dlvm/t4/start_agent_and_inf_server_4.sh
```
- このインスタンステンプレートには、メタデータパラメータで指定された起動スクリプトが含まれています。
  - このテンプレートを使用するすべてのインスタンスで、インスタンス作成中にこの起動スクリプトを実行します。
  - この起動スクリプトによって次の手順が実行されます。
    - インスタンス上の GPU の使用状況をモニタリングするモニタリングエージェントのインストール。
    - モデルのダウンロード。
    - 推論サービスの開始。
  - 起動スクリプトでは、tf_serve.py に推論ロジックが含まれています。今回の例では、TFServe パッケージを基にして、非常に小さな python ファイルを作成しました。
  - 起動スクリプトを表示するには、startup_inf_script.sh をご覧ください。
マネージドインスタンスグループ（MIG）を作成します。このマネージドインスタンスグループは、特定のゾーンに複数の実行中インスタンスを設定する際に必要です。インスタンスは、前の手順で作成したインスタンステンプレートに基づいて作成されます。
```
export INSTANCE_GROUP_NAME="deeplearning-instance-group"
export INSTANCE_TEMPLATE_NAME="tf-inference-template"
gcloud compute instance-groups managed create $INSTANCE_GROUP_NAME \
   --template $INSTANCE_TEMPLATE_NAME \
   --base-instance-name deeplearning-instances \
   --size 2 \
   --zones us-central1-a,us-central1-b
```
注: INSTANCE_TEMPLATE_NAME は、前の手順で作成したインスタンステンプレートの名前です。
- このインスタンスは、T4 GPU をサポートしているゾーンであれば、どの利用可能なゾーンにでも作成できます。なお、ゾーンに利用可能な GPU 割り当てがあることを確認してください。
- インスタンスの作成にはしばらく時間がかかります。次のコマンドを実行すれば、進行状況を確認できます。
```
export INSTANCE_GROUP_NAME="deeplearning-instance-group"
```
```
gcloud compute instance-groups managed list-instances $INSTANCE_GROUP_NAME --region us-central1
```
- マネージドインスタンスグループが作成されると、次のような出力が表示されます。
Google Cloud の Cloud Monitoring ページで指標が使用可能であることを確認します。
1. Google Cloud コンソールで [Monitoring] ページに移動します。

  [Monitoring] に移動
2. ナビゲーションパネルに Metrics Explorer が表示されている場合は、[Metrics Explorer] をクリックします。それ以外の場合は、[Resources] を選択して [Metrics Explorer] を選択します。
3. gpu_utilization を検索します。
4. データがきていれば、次のように表示されます。

自動スケーリングを有効にする

マネージドインスタンスグループの自動スケーリングを有効にします。
```
export INSTANCE_GROUP_NAME="deeplearning-instance-group"

gcloud compute instance-groups managed set-autoscaling $INSTANCE_GROUP_NAME \
   --custom-metric-utilization metric=custom.googleapis.com/gpu_utilization,utilization-target-type=GAUGE,utilization-target=85 \
   --max-num-replicas 4 \
   --cool-down-period 360 \
   --region us-central1
```
custom.googleapis.com/gpu_utilization は指標へのフルパスです。今回のサンプルでは、レベル 85 を指定しています。これは、GPU 使用率が 85 に達するたびに、プラットフォームがグループに新しいインスタンスを作成することを意味します。
自動スケーリングをテストします。自動スケーリングをテストするには、次の手順を実行する必要があります。
1. インスタンスに SSH で接続します。インスタンスへの接続をご覧ください。
2. gpu-burn ツールを使用して、GPU に使用率 100% で 600 秒間の負荷をかけます。
```
git clone https://github.com/GoogleCloudPlatform/ml-on-gcp.git
cd ml-on-gcp/third_party/gpu-burn
git checkout c0b072aa09c360c17a065368294159a6cef59ddf
make
./gpu_burn 600 > /dev/null &
```

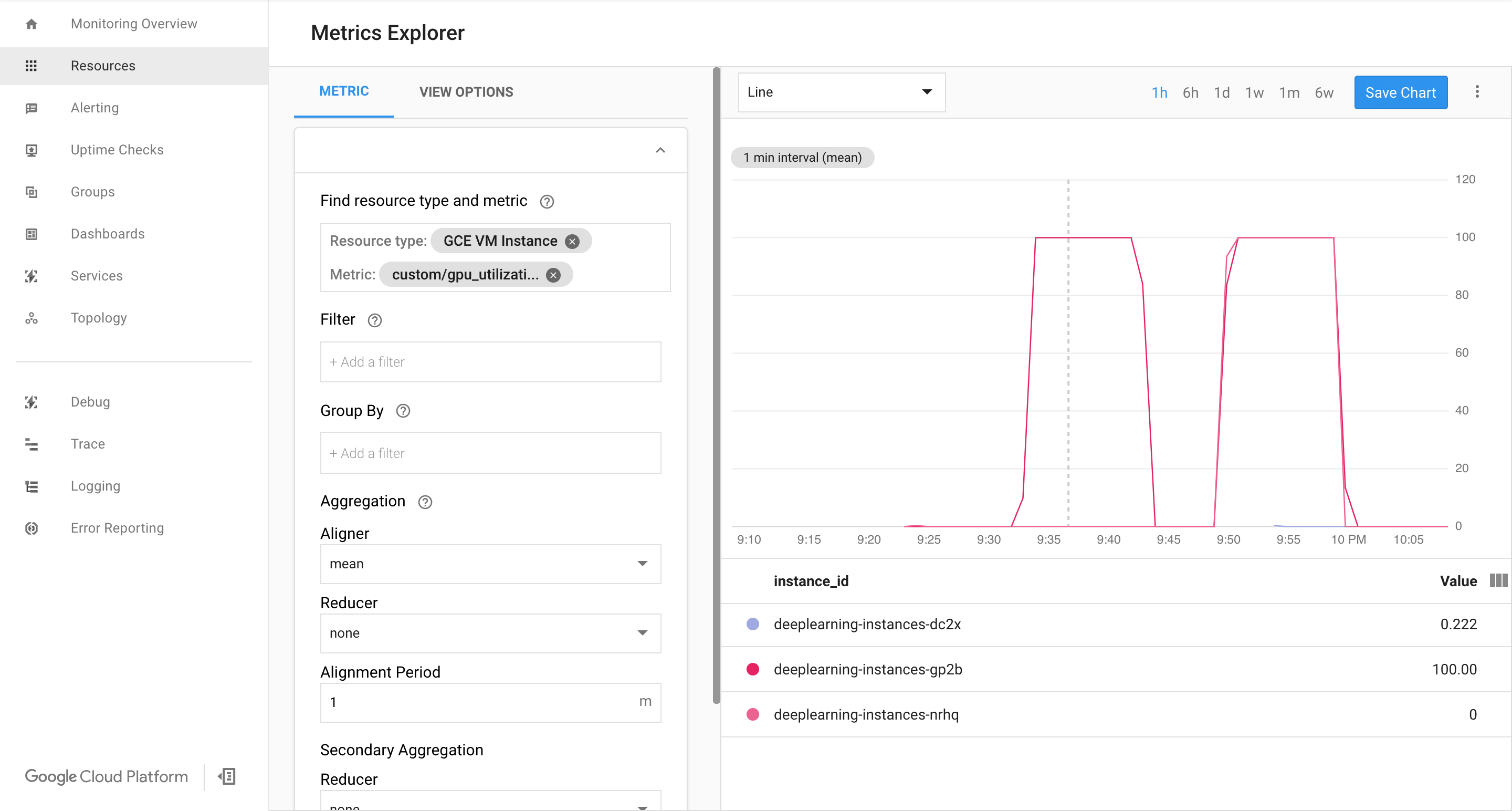

3. Cloud Monitoring ページを表示します。自動スケーリングを確認します。クラスタがインスタンスをもう 1 つ追加して、スケールアップしています。
4. Google Cloud コンソールの [インスタンスグループ] ページに移動します。

  [インスタンスグループ] に移動
5. deeplearning-instance-group マネージドインスタンスグループをクリックします。
6. [Monitoring] タブをクリックします。

  この時点で、自動スケーリングのロジックが、可能な限り多くのインスタンスを起動させて負荷を軽減しようとしますが、対処しきれません。

  この時点でインスタンスへの負荷を停止させると、システムのスケールダウンの様子が確認できます。

ロードバランサを設定する

ここまでで次のリソースの準備ができました。

TensorRT5（INT8）で最適化されたトレーニング済みのモデル。
インスタンスのマネージドグループ。これらのインスタンスは、使用可能な GPU 使用率に基づいて自動スケーリングを有効化します。

これで、各インスタンスの前にロードバランサを作成できます。

ヘルスチェックを作成します。ヘルスチェックは、バックエンドの特定のホストがトラフィックを処理できるかどうかを判別するために使用します。
```
export HEALTH_CHECK_NAME="http-basic-check"

gcloud compute health-checks create http $HEALTH_CHECK_NAME \
   --request-path /v1/models/default \
   --port 8888
```

インスタンスグループとヘルスチェックを含むバックエンドサービスを作成します。

ヘルスチェックを作成します。

export HEALTH_CHECK_NAME="http-basic-check"
export WEB_BACKED_SERVICE_NAME="tensorflow-backend"

gcloud compute backend-services create $WEB_BACKED_SERVICE_NAME \
   --protocol HTTP \
   --health-checks $HEALTH_CHECK_NAME \
   --global

インスタンスグループを新しいバックエンドサービスに追加します。

export INSTANCE_GROUP_NAME="deeplearning-instance-group"
export WEB_BACKED_SERVICE_NAME="tensorflow-backend"

gcloud compute backend-services add-backend $WEB_BACKED_SERVICE_NAME \
   --balancing-mode UTILIZATION \
   --max-utilization 0.8 \
   --capacity-scaler 1 \
   --instance-group $INSTANCE_GROUP_NAME \
   --instance-group-region us-central1 \
   --global

転送先 URL を設定します。ロードバランサにバックエンドサービスへの転送が可能な URL を定めておく必要があります。

export WEB_BACKED_SERVICE_NAME="tensorflow-backend"
export WEB_MAP_NAME="map-all"

gcloud compute url-maps create $WEB_MAP_NAME \
   --default-service $WEB_BACKED_SERVICE_NAME

ロードバランサを作成します。

export WEB_MAP_NAME="map-all"
export LB_NAME="tf-lb"

gcloud compute target-http-proxies create $LB_NAME \
   --url-map $WEB_MAP_NAME

ロードバランサに外部 IP アドレスを追加します。

export IP4_NAME="lb-ip4"

gcloud compute addresses create $IP4_NAME \
   --ip-version=IPV4 \
   --network-tier=PREMIUM \
   --global

割り振られている IP アドレスを見つけます。
```
gcloud compute addresses list
```

パブリック IP アドレスからのすべてのリクエストをロードバランサに転送するように Google Cloud に指示する転送ルールを設定します。

export IP=$(gcloud compute addresses list | grep ${IP4_NAME} | awk '{print $2}')
export LB_NAME="tf-lb"
export FORWARDING_RULE="lb-fwd-rule"

gcloud compute forwarding-rules create $FORWARDING_RULE \
   --address $IP \
   --global \
   --load-balancing-scheme=EXTERNAL \
   --network-tier=PREMIUM \
   --target-http-proxy $LB_NAME \
   --ports 80

グローバル転送ルールの作成後、構成が反映されるまで数分かかることがあります。

ファイアウォールを有効にする

外部の接続元から VM インスタンスへの接続を許可するファイアウォールルールがあるかどうかを確認します。
```
gcloud compute firewall-rules list
```
そのような接続を許可するファイアウォールルールがない場合、作成する必要があります。ファイアウォールルールを作成するには、次のコマンドを実行します。
```
gcloud compute firewall-rules create www-firewall-80 \
   --target-tags http-server --allow tcp:80

gcloud compute firewall-rules create www-firewall-8888 \
   --target-tags http-server --allow tcp:8888
```

推論の実行

次の python スクリプトを実行して、画像をサーバーにアップロードできる形式に変換します。

from PIL import Image
import numpy as np
import json
import codecs


img = Image.open("image.jpg").resize((240, 240))
img_array=np.array(img)
result = {
      "instances":[img_array.tolist()]
       }
file_path="/tmp/out.json"
print(json.dump(result, codecs.open(file_path, 'w', encoding='utf-8'), separators=(',', ':'), sort_keys=True, indent=4))

推論を実行します。

curl -X POST $IP/v1/models/default:predict -d @/tmp/out.json

クリーンアップ

このチュートリアルで使用したリソースについて、Google Cloud アカウントに課金されないようにするには、リソースを含むプロジェクトを削除するか、プロジェクトを維持して個々のリソースを削除します。

転送ルールを削除します。

gcloud compute forwarding-rules delete $FORWARDING_RULE --global

IPV4 アドレスを削除します。

gcloud compute addresses delete $IP4_NAME --global

ロードバランサを削除します。

gcloud compute target-http-proxies delete $LB_NAME

転送先 URL を削除します。

gcloud compute url-maps delete $WEB_MAP_NAME

バックエンドサービスを削除します。

gcloud compute backend-services delete $WEB_BACKED_SERVICE_NAME --global

ヘルスチェックを削除します。

gcloud compute health-checks delete $HEALTH_CHECK_NAME

マネージドインスタンスグループを削除します。

gcloud compute instance-groups managed delete $INSTANCE_GROUP_NAME --region us-central1

インスタンステンプレートを削除します。

gcloud beta compute --project=$PROJECT_NAME instance-templates delete $INSTANCE_TEMPLATE_NAME

ファイアウォールルールを削除します。

gcloud compute firewall-rules delete www-firewall-80

gcloud compute firewall-rules delete www-firewall-8888

TensorRT5 と NVIDIA T4 GPU を使用した TensorFlow 推論ワークロードの実行

目標

料金

始める前に

プロジェクト設定

ツール設定

モデルの準備

推論速度テストの実行

テストプロセスの概要

手順

カスタムモデルの TensorRT への変換

マルチゾーン クラスタの設定

クラスタを作成する

自動スケーリングを有効にする

ロードバランサを設定する

ファイアウォールを有効にする

推論の実行

クリーンアップ

マルチゾーンクラスタの設定
