使用 TensorRT5 和 NVIDIA T4 GPU 執行 TensorFlow 推論工作負載

本教學課程說明如何使用 Compute Engine 上執行的 NVIDIA TensorRT5 GPU,以大規模工作負載執行深度學習推論。

在開始之前,請先瞭解下列基礎知識:

  • 深度學習推論是機器學習流程的一個階段,在此階段中,經過訓練的模型會用於辨識、處理及分類結果。
  • NVIDIA TensorRT 是一個已針對執行深度學習工作負載進行最佳化的平台。
  • GPU 可用來加快資料密集型工作負載的速度,例如機器學習和資料處理。Compute Engine 提供多種 NVIDIA GPU。本教學課程使用 T4 GPU,因為 T4 GPU 是專為深度學習推論工作負載所設計。

目標

本教學課程將說明下列程序:

  • 使用預先訓練的圖準備模型。
  • 使用不同的最佳化模式測試模型的推論速度。
  • 將自訂模型轉換為 TensorRT。
  • 設定多區域叢集。這個多區域叢集的設定如下:
    • Google 深度學習 VM 映像檔為建構基礎。TensorFlow、TensorFlow Serving 和 TensorRT5 皆已預先安裝這類映像檔。
    • 已啟用自動調度資源功能。在本教學課程中,系統是根據 GPU 使用率自動調度資源。
    • 已啟用負載平衡功能。
    • 已啟用防火牆。
  • 在多區域叢集中執行推論工作負載。

教學課程設定的高層級架構總覽

費用

本教學課程中各部分的費用並不相同。

準備模型並以不同最佳化速度測試推論速度的預估費用為每天 $22.34 美元。這筆費用是根據下列規格估算:

  • 1 個 VM 執行個體:n1-standard-8 (vCPU:8 個,30GB RAM)
  • 1 個 NVIDIA Tesla T4 GPU

設定多區域叢集的預估費用為每天 $154.38 美元。這筆費用是根據下列規格估算:

  • 2 個 VM 執行個體:n1-standard-16 (vCPU:16 個,60GB RAM)
  • 每個 VM 執行個體有 4 個 GPU NVIDIA Tesla T4
  • 每個 VM 執行個體有 100 GB SSD
  • 1 個轉送規則

上述費用是使用 Pricing Calculator 估算。

事前準備

專案設定

  1. 登入您的 Google 帳戶。

    如果您沒有帳戶,請申請新帳戶

  2. 在 GCP Console 的專案選擇器頁面中,選取或建立 GCP 專案。

    前往專案選取器頁面

  3. 請確認您已啟用 Google Cloud Platform 專案的計費功能。瞭解如何確認您已啟用專案的計費功能

  4. 啟用Compute Engine 與 Cloud Machine Learning 必要的 API。

    啟用 API

工具設定

如要在本教學課程中使用 gcloud 指令列工具:

  1. 安裝或更新至最新版的 gcloud 指令列工具
  2. (選擇性設定) 設定預設地區和區域

準備模型

本節說明如何建立用於執行模型的虛擬機器 (VM) 執行個體,以及如何下載 TensorFlow 官方模型目錄中的模型。

  1. 建立 VM 執行個體。

    export IMAGE_FAMILY="tf-1-12-cu100"
    export ZONE="us-central1-b"
    export INSTANCE_NAME="model-prep"
    gcloud compute instances create $INSTANCE_NAME \
        --zone=$ZONE \
        --image-family=$IMAGE_FAMILY \
        --machine-type=n1-standard-8 \
        --image-project=deeplearning-platform-release \
        --maintenance-policy=TERMINATE \
        --accelerator="type=nvidia-tesla-t4,count=1" \
        --metadata="install-nvidia-driver=True"

  2. 選取模型。本教學課程使用 ResNet 模型。這種 ResNet 模型是透過 TensorFlow 中的 ImageNet 資料集訓練的。

    如要將 ResNet 模型下載至 VM 執行個體,請執行以下指令:

    wget -q http://download.tensorflow.org/models/official/resnetv2_imagenet_frozen_graph.pb


    將 ResNet 模型的位置儲存在 $WORKDIR 變數中。

    export WORKDIR=[MODEL_LOCATION]


執行推論速度測試

本節將說明下列程序:

  • 設定 ResNet 模型。
  • 使用不同的最佳化模式執行推論測試。
  • 查看推論測試的結果。

測試流程總覽

TensorRT 可提高推論工作負載的效能速度,但最顯著的改善在於量化流程。

模型量化是降低模型權重精確度的流程。舉例來說,如果模型的初始權重是 FP32,您可以將精確度降低至 FP16、INT8 或甚至 INT4。在速度 (權重精確度) 和模型的準確率之間找出適當平衡是相當重要的事。幸好,TensorFlow 為此提供相關功能,可測量準確率,並與速度或總處理量、延遲時間、節點轉換率和總訓練時間等其他指標進行比較。

程序

  1. 設定 ResNet 模型。如要設定模型,請執行以下指令:

    git clone https://github.com/tensorflow/models.git
    cd models
    git checkout f0e10716160cd048618ccdd4b6e18336223a172f
    touch research/__init__.py
    touch research/tensorrt/__init__.py
    cp research/tensorrt/labellist.json .
    cp research/tensorrt/image.jpg ..

  2. 執行測試。這項指令需要一些時間才能完成。

    python -m research.tensorrt.tensorrt \
        --frozen_graph=$WORKDIR/resnetv2_imagenet_frozen_graph.pb \
        --image_file=$WORKDIR/image.jpg \
        --native --fp32 --fp16 --int8 \
        --output_dir=$WORKDIR


    其中:

    • $WORKDIR 是您下載的 ResNet 模型到其中的目錄。
    • --native 引數是要測試的不同量化模式。
  3. 查看結果。測試完成後,您可以比較各個最佳化模式的推論結果。

    Predictions:
    Precision:  native [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty',     u'lakeside, lakeshore', u'grey whale, gray whale, devilfish, Eschrichtius gibbosus, Eschrichtius robustus']
    Precision:  FP32 [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty', u'lakeside,   lakeshore', u'sandbar, sand bar']
    Precision:  FP16 [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty', u'lakeside,   lakeshore', u'sandbar, sand bar']
    Precision:  INT8 [u'seashore, coast, seacoast, sea-coast', u'promontory, headland, head, foreland', u'breakwater, groin, groyne, mole, bulwark, seawall, jetty', u'grey         whale, gray whale, devilfish, Eschrichtius gibbosus, Eschrichtius robustus', u'lakeside, lakeshore']


    如要查看完整結果,請執行以下指令:

    cat $WORKDIR/log.txt


    效能結果。

    從結果可看出 FP32 和 FP16 是一樣的,表示如果您不介意使用 TensorRT 的話,絕對可以立即開始使用 FP16。INT8 的結果則稍差。

    此外,您可以看出使用 TensorRT5 執行模型會顯示下列結果:

    • 使用 FP32 最佳化模式時,總處理量提高了 40%,從 314 fps 變成 440 fps,同時延遲時間也減少了約 30%,從 0.40 毫秒變成 0.28 毫秒。
    • 使用 FP16 最佳化模式而非原生 TensorFlow 圖時,速度提升了 214%,從 314 fps 變成 988 fps,同時延遲時間也降低 0.12 毫秒,降幅幾乎是 3 倍。
    • 使用 INT8 時,您可以觀察到速度提升了 385%,從 314 fps 變成 1524 fps,同時延遲時間也降至 0.08 毫秒。

將自訂模型轉換為 TensorRT

您可以使用 INT8 模型進行這項轉換。

  1. 下載模型。您需要儲存的模型,才能將自訂模型轉換為 TensorRT 圖。如要取得儲存的 INT8 ResNet 模型,請執行以下指令:

    wget http://download.tensorflow.org/models/official/20181001_resnet/savedmodels/resnet_v2_fp32_savedmodel_NCHW.tar.gz
    tar -xzvf resnet_v2_fp32_savedmodel_NCHW.tar.gz

  2. 使用 TFTools 將模型轉換為 TensorRT 圖。如要使用 TFTools 轉換模型,請執行以下指令:

    git clone https://github.com/GoogleCloudPlatform/ml-on-gcp.git
    cd ml-on-gcp/dlvm/tools
    python ./convert_to_rt.py \
        --input_model_dir=$WORKDIR/resnet_v2_fp32_savedmodel_NCHW/1538687196 \
        --output_model_dir=$WORKDIR/resnet_v2_int8_NCHW/00001 \
        --batch_size=128 \
        --precision_mode="INT8"


    $WORKDIR/resnet_v2_int8_NCHW/00001 目錄現在已經有 INT8 模型。

    如要確認一切是否已正確設定,請嘗試執行推論測試。

    tensorflow_model_server --model_base_path=$WORKDIR/resnet_v2_int8_NCHW/ --rest_api_port=8888

  3. 將模型上傳至 Cloud Storage。您必須執行這個步驟,才能透過下一節中設定的多區域叢集使用模型。如要上傳模型,請完成下列步驟:

    1. 封存模型。

      tar -zcvf model.tar.gz ./resnet_v2_int8_NCHW/

    2. 上傳封存檔。

      export GCS_PATH=<gcs_path>
      gsutil cp model.tar.gz $GCS_PATH


      如有需要,您可以透過以下網址從 Cloud Storage 取得 INT8 凍結圖:

      gs://cloud-samples-data/dlvm/t4/model.tar.gz


設定多區域叢集

建立叢集

現在您在 Cloud Storage 平台上已有模型,即可建立叢集。

  1. 建立執行個體範本。執行個體範本是可用來建立新執行個體的實用資源。詳情請參閱執行個體範本一文。

    export INSTANCE_TEMPLATE_NAME="tf-inference-template"
    export IMAGE_FAMILY="tf-1-12-cu100"
    export PROJECT_NAME="your_project_name"

    gcloud beta compute --project=$PROJECT_NAME instance-templates create $INSTANCE_TEMPLATE_NAME \
         --machine-type=n1-standard-16 \
         --maintenance-policy=TERMINATE \
         --accelerator=type=nvidia-tesla-t4,count=4 \
         --min-cpu-platform=Intel\ Skylake \
         --tags=http-server,https-server \
         --image-family=$IMAGE_FAMILY \
         --image-project=deeplearning-platform-release \
         --boot-disk-size=100GB \
         --boot-disk-type=pd-ssd \
         --boot-disk-device-name=$INSTANCE_TEMPLATE_NAME \
         --metadata startup-script-url=gs://cloud-samples-data/dlvm/t4/start_agent_and_inf_server_4.sh

    • 這個執行個體範本包含開機指令碼,這個開機指令碼是由中繼資料參數所指定。
      • 系統每次使用這個範本建立執行個體時都會執行這個開機指令碼。
      • 這個開機指令碼會執行下列步驟:
        • 安裝監控執行個體 GPU 使用量的監控代理程式。
        • 下載模型。
        • 啟動推論服務。
      • 開機指令碼中的 tf_serve.py 包含推論邏輯。此範例包含一個以 TFServe 套件為基礎的極小 python 檔案。
      • 如要查看開機指令碼,請參閱 startup_inf_script.sh
  2. 建立代管執行個體群組 (MIG)。需有這個代管執行個體群組,才能在特定區域中設定多個執行中的執行個體。這些執行個體是根據前一步驟中產生的執行個體範本所建立。

    export INSTANCE_GROUP_NAME="deeplearning-instance-group"
    export INSTANCE_TEMPLATE_NAME="tf-inference-template"
    gcloud compute instance-groups managed create $INSTANCE_GROUP_NAME \
        --template $INSTANCE_TEMPLATE_NAME \
        --base-instance-name deeplearning-instances \
        --size 2 \
        --zones us-central1-a,us-central1-b

    • 您可以在支援 T4 GPU 的任何可用區域中建立這個執行個體。請確認您在該區域中有可用的 GPU 配額

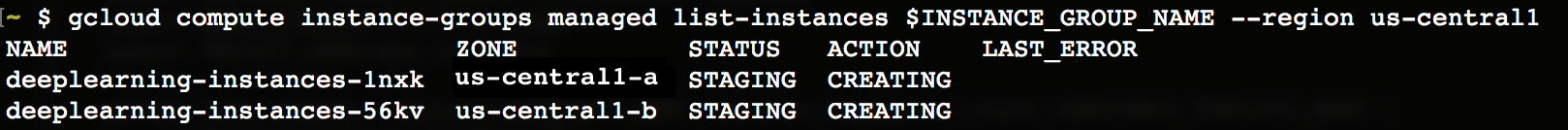

    • 建立執行個體需要一些時間。您可以執行以下指令來觀看進度:

      export INSTANCE_GROUP_NAME="deeplearning-instance-group"

      gcloud compute instance-groups managed list-instances $INSTANCE_GROUP_NAME --region us-central1


      執行個體建立作業的螢幕截圖

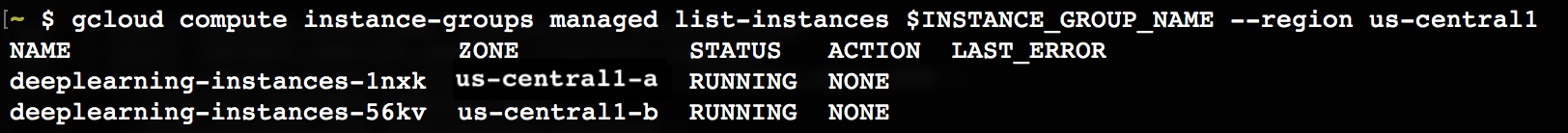

    • 代管執行個體群組建立完成後,您應該會看到與以下內容類似的輸出內容:

      執行中執行個體的螢幕截圖

  3. 確認 Google Cloud Platform Stackdriver Monitoring 頁面上有指標可供使用。

    1. 在 Google Cloud Platform Console 中,前往 Metrics Explorer

      前往「Metrics Explorer」

    2. 搜尋 gpu_utilization

      啟動 Stackdriver。

    3. 如果有資料進入,您應該會看到與以下類似的內容:

      執行中的 Stackdriver。

啟用自動調度資源功能

  1. 為代管執行個體群組啟用自動調度資源功能。

    export INSTANCE_GROUP_NAME="deeplearning-instance-group"

    gcloud compute instance-groups managed set-autoscaling $INSTANCE_GROUP_NAME \
        --custom-metric-utilization metric=custom.googleapis.com/gpu_utilization,utilization-target-type=GAUGE,utilization-target=85 \
        --max-num-replicas 4 \
        --cool-down-period 360 \
        --region us-central1


    custom.googleapis.com/gpu_utilization 是指標的完整路徑。這個範例將等級指定為 85,表示只要 GPU 使用率達到 85,平台就會在群組中建立新的執行個體。

  2. 測試自動調度資源功能。如要測試自動調度資源功能,請執行下列步驟:

    1. 使用 SSH 連線至執行個體。詳情請參閱連線至執行個體一文。
    2. 使用 gpu-burn 工具將 GPU 的負載提高至 100% 的使用率,並持續 600 秒:

      git clone https://github.com/GoogleCloudPlatform/ml-on-gcp.git
      cd ml-on-gcp/third_party/gpu-burn
      git checkout c0b072aa09c360c17a065368294159a6cef59ddf
      make
      ./gpu_burn 600 > /dev/null &

    3. 查看 Stackdriver 頁面,並觀察自動調度資源功能的運作狀況。叢集會增加一個執行個體來向上擴充。

      自動調度資源的螢幕截圖

    4. 前往 GCP Console 的「Instance Groups」(執行個體群組) 頁面。

      前往「Instance Groups」(執行個體群組) 頁面

    5. 按一下 deeplearning-instance-group 代管執行個體群組。

    6. 按一下 [Monitoring] (監控) 分頁標籤。

      「Monitoring」(監控) 分頁標籤。

      此時自動調度資源邏輯應會盡可能提高執行個體的數量來降低負載,但並未成功。

      而實際狀況就是如此:

      其他執行個體。

      此時您可以停止過度使用執行個體,並觀察系統如何減少資源。

設定負載平衡器

讓我們整理一下您目前擁有的項目:

  • 經過訓練並已使用 TensorRT5 (INT8) 最佳化的模型
  • 代管執行個體群組。這些執行個體已啟用自動調度資源功能,會根據啟用的 GPU 使用率調度資源

現在您可以在執行個體前面建立負載平衡器。

  1. 建立健康狀態檢查。健康狀態檢查可用來判斷後端的特定主機是否可提供流量。

    export HEALTH_CHECK_NAME="http-basic-check"

    gcloud compute health-checks create http $HEALTH_CHECK_NAME \
        --request-path /v1/models/default \
        --port 8888

  2. 建立包含執行個體群組和健康狀態檢查的後端服務。

    1. 建立健康狀態檢查。

      export HEALTH_CHECK_NAME="http-basic-check"
      export WEB_BACKED_SERVICE_NAME="tensorflow-backend"

      gcloud compute backend-services create $WEB_BACKED_SERVICE_NAME \
          --protocol HTTP \
          --health-checks $HEALTH_CHECK_NAME \
          --global

    2. 在新的後端服務中新增執行個體群組。

      export INSTANCE_GROUP_NAME="deeplearning-instance-group"
      export WEB_BACKED_SERVICE_NAME="tensorflow-backend"

      gcloud compute backend-services add-backend $WEB_BACKED_SERVICE_NAME \
          --balancing-mode UTILIZATION \
          --max-utilization 0.8 \
          --capacity-scaler 1 \
          --instance-group $INSTANCE_GROUP_NAME \
          --instance-group-region us-central1 \
          --global

  3. 設定轉送網址。負載平衡器需要知道可將哪個網址轉送到後端服務。

    export WEB_BACKED_SERVICE_NAME="tensorflow-backend"
    export WEB_MAP_NAME="map-all"

    gcloud compute url-maps create $WEB_MAP_NAME \
        --default-service $WEB_BACKED_SERVICE_NAME

  4. 建立負載平衡器。

    export WEB_MAP_NAME="map-all"
    export LB_NAME="tf-lb"

    gcloud compute target-http-proxies create $LB_NAME \
        --url-map $WEB_MAP_NAME

  5. 在負載平衡器中新增外部 IP 位址。

    export IP4_NAME="lb-ip4"

    gcloud compute addresses create $IP4_NAME \
        --ip-version=IPV4 \
        --global

  6. 找出分配的 IP。

    gcloud compute addresses list

  7. 設定轉送規則,指示 GCP 將來自公開 IP 的所有要求轉送至負載平衡器。

    export IP=$(gcloud compute addresses list | grep ${IP4_NAME} | awk '{print $2}')
    export LB_NAME="tf-lb"
    export FORWARDING_RULE="lb-fwd-rule"

    gcloud compute forwarding-rules create $FORWARDING_RULE \
        --address $IP \
        --global \
        --target-http-proxy $LB_NAME \
        --ports 80


    建立全域轉送規則後,您的設定可能需要幾分鐘才會生效。

啟用防火牆

  1. 檢查您是否有允許從外部來源連線至您 VM 執行個體的防火牆規則。

    gcloud compute firewall-rules list

  2. 如果沒有的話,請先建立允許這類連線的防火牆規則。如要建立防火牆規則,請執行以下指令:

    gcloud compute firewall-rules create www-firewall-80 \
        --target-tags http-server --allow tcp:80

    gcloud compute firewall-rules create www-firewall-8888 \
        --target-tags http-server --allow tcp:8888


執行推論

  1. 您可以使用以下 python 指令碼,將圖片轉換為可上傳至伺服器的格式。

    from PIL import Image
    import numpy as np
    import json
    import codecs
    <br>
    img = Image.open("image.jpg").resize((240, 240))
    img_array=np.array(img)
    result = {
           "instances":[img_array.tolist()]
            }
    file_path="/tmp/out.json"
    print(json.dump(result, codecs.open(file_path, 'w', encoding='utf-8'), separators=(',', ':'), sort_keys=True, indent=4))

  2. 執行推論。

    curl -X POST $IP/v1/models/default:predict -d @/tmp/out.json


清除所用資源

如何避免系統向您的 Google Cloud Platform 帳戶收取在本教學課程中使用資源的相關費用:

  1. 刪除轉送規則。

    gcloud compute forwarding-rules delete $FORWARDING_RULE --global

  2. 刪除 IPV4 位址。

    gcloud compute addresses delete $IP4_NAME --global

  3. 刪除負載平衡器。

    gcloud compute target-http-proxies delete $LB_NAME

  4. 刪除轉送網址。

    gcloud compute url-maps delete $WEB_MAP_NAME

  5. 刪除後端服務。

    gcloud compute backend-services delete $WEB_BACKED_SERVICE_NAME --global

  6. 刪除健康狀態檢查。

    gcloud compute health-checks delete $HEALTH_CHECK_NAME

  7. 刪除代管執行個體群組。

    gcloud compute instance-groups managed delete $INSTANCE_GROUP_NAME --region us-central1

  8. 刪除執行個體範本。

    gcloud beta compute --project=$PROJECT_NAME instance-templates delete $INSTANCE_TEMPLATE_NAME

  9. 刪除防火牆規則。

    gcloud compute firewall-rules delete www-firewall-80
    gcloud compute firewall-rules delete www-firewall-8888
