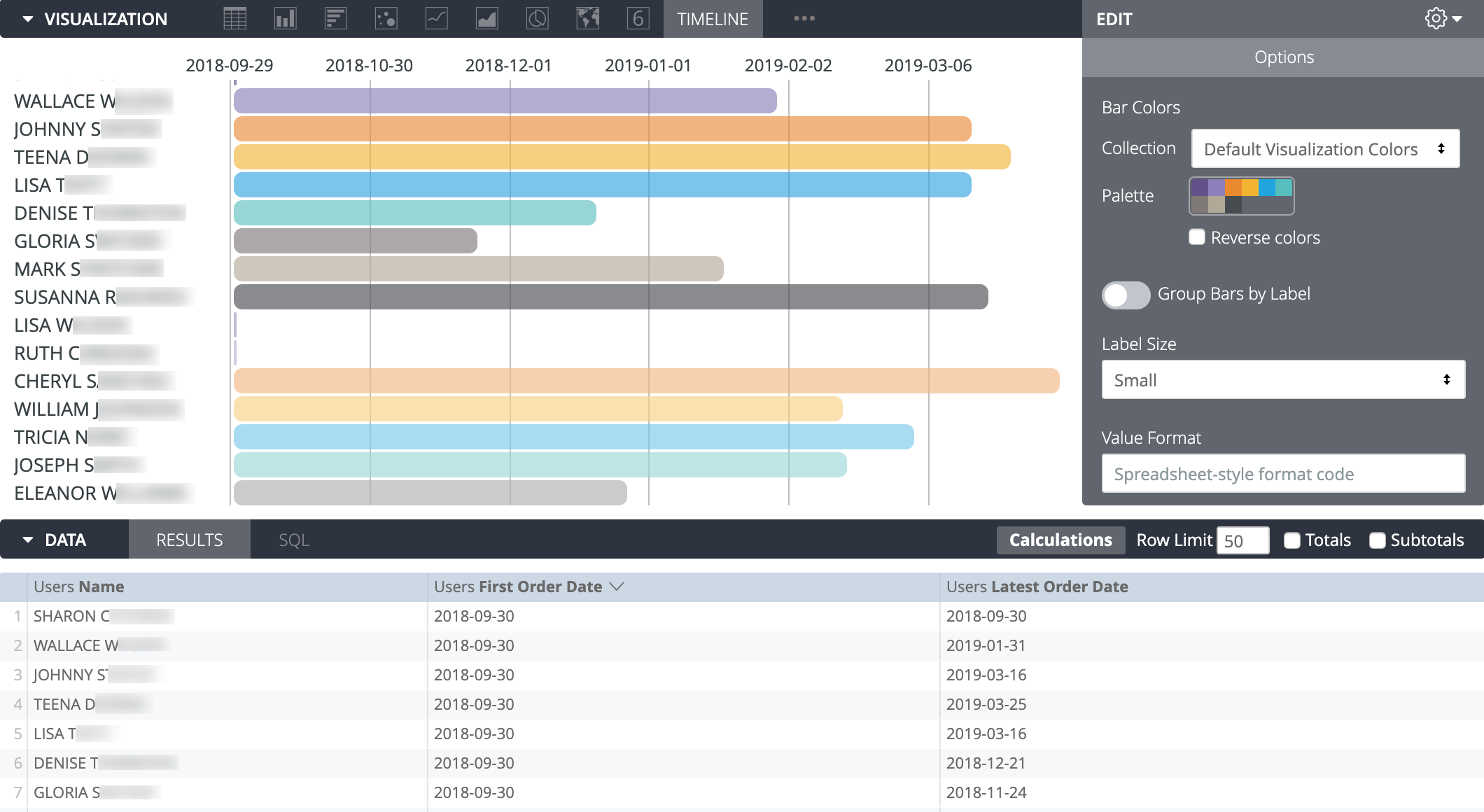

Los gráficos de cronograma te ayudan a visualizar la relación entre grupos de eventos y a comparar los períodos en los que tuvieron lugar. Una visualización de cronograma también funciona con números.
Para usar una visualización de cronograma, haz clic en los puntos suspensivos (...) en la barra de visualización y elige Cronograma. Haz clic en Editar en la esquina superior derecha de la pestaña Visualización para darle formato a tu visualización.
Por ejemplo, puedes usar un gráfico de cronograma para mostrar el período entre la fecha del primer pedido de un cliente y la fecha de su pedido más reciente. Cada período se puede colorear para indicar la cantidad de pedidos que realizó el cliente.
Las visualizaciones de cronograma se basan en los campos de la sección Datos, y estos deben estar en un orden determinado. Sin tener en cuenta los campos que están ocultos en la visualización, la línea de tiempo necesita los siguientes campos (en orden de izquierda a derecha):
- Campo de etiqueta: Es un campo de cadena, como un nombre. Este es un campo obligatorio.
- Campo de detalles: Es un segundo campo de cadena opcional que te permite combinar cada fila de la visualización de cronograma en categorías. Consulta Cómo mostrar barras individuales o múltiples por fila para obtener más detalles.
- Campo de inicio: Es una fecha o un número de inicio. Este es un campo obligatorio.
- Campo de finalización: Es una fecha o un número de finalización. Este es un campo obligatorio.
- Campo de magnitud: Es un campo numérico opcional que determina el color de la barra en una continuidad entre los dos colores especificados en las opciones de visualización. Consulta Cómo usar colores para obtener más información y conocer otras opciones sobre el uso de colores y etiquetas.
Cómo usar visualizaciones de cronogramas sin fechas
Los gráficos de Rutas pueden ser útiles para información que no sea de fechas. En este ejemplo, se muestran varias aerolíneas, cada una con una barra donde:
- La barra comienza con el conteo de vuelos a tiempo de la aerolínea
- La barra termina en el recuento total de vuelos de la aerolínea.
- El color de la barra indica el porcentaje de vuelos a tiempo de la aerolínea como un valor de magnitud.
Los colores de la magnitud ayudan a ilustrar que, aunque una aerolínea puede tener una gran diferencia entre su recuento de vuelos en horario y el recuento total de vuelos, puede tener un buen porcentaje de puntualidad. Por ejemplo, Southwest tiene una barra ancha, pero también tiene el mejor porcentaje de vuelos en horario, como se ve en la barra púrpura que muestra su porcentaje de horario de llegada. Puedes colocar el cursor sobre una barra para ver los datos que representa, incluidos los siguientes:
- Es el valor inicial de la barra.
- Es el valor final de la barra.
- Valor representado por el color de la barra (si corresponde)
Mostrar barras individuales o múltiples por fila
Si activas Agrupar barras por etiqueta, todos los registros que comparten el mismo valor de etiqueta aparecen como barras individuales en la misma fila en la visualización. Por ejemplo, considera un conjunto de datos del usuario, en el que cada usuario pertenece a un nivel de edad. Si el nivel de edad es el campo de etiqueta y el nombre del usuario es el campo de detalles, la visualización muestra una fila por nivel de edad, con uno o más usuarios los nombres se muestran como barras en la fila de ese nivel de edad.
Si quieres mostrar cada barra de registro en su propia fila, desactiva la opción Agrupar barras por etiqueta. En este ejemplo, la visualización mostraría una fila por nombre de usuario.
Cómo usar colores
Para las visualizaciones de línea de tiempo, el color de una barra puede tener diferentes significados, dependiendo de tus datos:
- Valor de magnitud: El color de cada barra está dentro de una continuidad e ilustra el valor de magnitud de la barra. Para configurar esto, incluye un campo de magnitud en tu consulta y especifica una paleta continua (una que tome de un color a otro, como las paletas secuenciales y divergentes en las colecciones de color de Looker) en las opciones de visualización.
- Valor de detalle: El color de cada barra indica su valor en el campo de detalles. Para configurar esto, incluye un campo de detalles en tus datos y elige una paleta categórica (una que tenga varios colores individuales) en las opciones de visualización. (Si no tienes un campo de magnitud, puedes seleccionar una paleta continua y los colores se referirán a los valores del campo de detalles. Si tienes un campo de magnitud y seleccionas una paleta continua, los colores siempre se aplicarán al campo de magnitud).
- En todos los demás casos, los colores de la barra usan un patrón repetido de los colores que selecciones en las opciones de visualización.
Considera un ejemplo de conjunto de datos con un campo de detalles, una fuente de tráfico y un campo de magnitud, los pedidos durante el ciclo de vida.
Si usas una paleta continua, la continuidad de colores indicará el valor del campo de magnitud. En este ejemplo, la leyenda mostraría cuántos pedidos de por vida representan los colores en cada extremo del continuo de colores.
En cambio, si usas una paleta categórica, la continuidad de colores indica los valores en el campo de detalles. En este ejemplo, la leyenda mostraría en cambio qué fuente de tráfico está representada por cada color.
Si quitas los campos de detalle y magnitud, los colores se alternan en la paleta que se elige en las opciones de visualización.
Opciones
Colores de las barras
Puedes definir la paleta de colores de un gráfico.
Selección de una colección de colores y una paleta
Una colección te permite crear visualizaciones y paneles temáticos que se ven bien juntos. Todas las colecciones de colores integradas de Looker aparecen en la página de documentación Colecciones de colores. El administrador de Looker también puede crear una colección de colores personalizados para tu organización.
Puedes elegir una colección de colores en el menú desplegable Colección. La sección Paleta se actualizará con una paleta de la colección de colores que hayas elegido. Para cambiar a una paleta diferente en la colección de colores, haz clic en la paleta de colores, que abre el selector de paleta. Desde allí, puedes ver y seleccionar entre todas las paletas de la colección.
Elegir el tipo de paletas
Si usas una paleta secuencial o divergente, cada barra se colorea en una escala a lo largo de la paleta. Si cambias a una paleta categórica (una paleta compuesta por varios colores individuales), los colores se asignarán a cada barra en orden. A la primera barra se le asigna el primer color, y así sucesivamente. Si hay más barras que colores en la lista, los colores se repiten desde el principio de la paleta.
Cómo crear una paleta de colores personalizada
Para crear una paleta de colores personalizada, primero selecciona la pestaña Personalizada en el selector de paleta. Puede editar la paleta de varias maneras:
- Haz clic en uno de los colores presentes para editarlo.
- Haz clic en los botones + o - para agregar un color al final de la paleta o quitar un color seleccionado. Cuando agregas un color al final de una paleta secuencial o divergente, Looker crea automáticamente una escala entre ese color y el anterior.
- Haz clic en EDITAR TODO en la parte inferior derecha del menú para usar una lista de valores de color separados por comas.
Para cambiar un color seleccionado o editar todos los colores a la vez, puedes ingresar cadenas hexadecimales, como #2ca6cd, o nombres de colores CSS, como mediumblue, en el cuadro de valor de color ubicado en la parte inferior del menú.
También puedes hacer clic en la rueda de colores que se encuentra a la derecha del cuadro de valor de color para abrir un selector de color que puedes usar para seleccionar un color. El valor hexadecimal correspondiente a ese color aparece en el cuadro de valor de color.
Si haces clic en EDITAR TODO, el cuadro de valor de color se propagará con todos los códigos hexadecimales de la paleta de colores que hayas elegido o personalizado. Copiar y pegar esta lista es la mejor manera de copiar paletas de colores personalizadas de un gráfico a otro.
Invertir colores
Puedes invertir los colores que se usan en una paleta. En el caso de una paleta secuencial o divergente, cada barra se colorea en una escala a lo largo de la paleta en orden inverso, comenzando con el color en el extremo derecho de la paleta y moviéndose hacia la izquierda. Para una paleta categórica, esto aplicaría los colores de la paleta a cada barra en orden inverso, comenzando con el último color de la paleta.
Agrupar barras por etiqueta
Puedes determinar si una visualización debe mostrar cada barra de registro en su propia fila o si las barras de registro para cada valor de etiqueta deben estar todas en la misma fila. Consulta Cómo mostrar varias barras por fila.
Tamaño de la etiqueta
Puedes establecer el tamaño de la fuente para las etiquetas. Las siguientes opciones están disponibles:
- Diminuto
- Small
- Mediano
- Grande
- Enorme
Formato de valor
Puedes especificar el formato de número o fecha de un valor con el formato de Excel. Si no se especifica ningún formato, el valor se mostrará en el formato de la dimensión o medida subyacente.
En la guía completa de Microsoft Excel, se describe cómo especificar estos formatos. Sin embargo, por el momento, el formato de color no es compatible con Looker.
En la página de documentación Agrega formato personalizado a los campos numéricos, se proporciona más información para usar el formato personalizado.
Puedes especificar el formato de los valores de fecha. A continuación, se indican algunas opciones de formato comunes:
| Formato de fecha | Significado |
|---|---|
m |
El mes como un número sin cero a la izquierda Mayo se muestra como “5”. |
mm |
El mes como un número con un cero a la izquierda, cuando corresponda. Mayo se muestra como "05". |
mmm |
Mes como abreviatura (de ene a dic). |
mmmm |
El mes como nombre completo (de enero a diciembre). |
mmmmm |
Mes como una sola letra (de J a D). |
d |
El día como un número sin un cero a la izquierda |
dd |
Día como número con un cero a la izquierda cuando corresponda |
ddd |
Día como abreviatura (de dom a sáb). |
dddd |
Día como nombre completo (de domingo a sábado). |
yy |
El año como un número de dos dígitos |
yyyy |
Año como un número de cuatro dígitos. |
h |
La hora como un número sin cero a la izquierda |
hh |
La hora como un número con un cero a la izquierda cuando corresponda. Si el formato contiene a.m. o p.m., la hora se basa en el reloj de 12 horas. De lo contrario, la hora se basará en el reloj de 24 horas. |
m |
El minuto como un número sin cero a la izquierda NOTA: El elemento m debe aparecer inmediatamente después del elemento h o hh, o inmediatamente antes de los elementos s o ss (de lo contrario, se interpretará como mes en lugar de minutos). |
mm |
Un minuto como un número con un cero a la izquierda cuando corresponda. NOTA: El mm debe aparecer inmediatamente después del elemento h o hh, o inmediatamente antes del elemento s o ss (de lo contrario, se interpretará como mes en lugar de minutos). |
s |
Segundo como número sin cero a la izquierda |
ss |
Segundo como un número con un cero a la izquierda cuando corresponda. Si deseas mostrar fracciones de segundo, usa un formato de número similar a h:mm:ss.00. |
am/pm, a/p |
Hora en formato de 12 horas Excel muestra "AM" o "A" para las horas de la medianoche hasta el mediodía y "PM" o "P" para las horas del mediodía hasta la medianoche. |
Mostrar leyenda
Puedes ocultar o mostrar una leyenda en la parte inferior de la visualización.
Editar la configuración del gráfico
El botón Edit Chart Config que se encuentra en la parte inferior del menú de visualización abre el editor de configuración de gráficos. Este editor te permite modificar las visualizaciones de HighCharts exponiendo ciertos parámetros JSON de la visualización, lo que permite una personalización profunda. Estas personalizaciones no interactuarán de forma dinámica con los datos.
El botón Editar configuración del gráfico está disponible si tienes el rol de administrador de Looker o el permiso can_override_vis_config.
Consulta la sección Ejemplos del artículo Editor de configuración de gráficos para ver ejemplos de algunos casos de uso comunes, incluidos los siguientes:
- Cómo cambiar el color de fondo y el color del texto del eje
- Formato condicional de los valores de una serie
- Personaliza el color de la información sobre herramientas
- Cómo agregar bandas de referencia verticales y subtítulos
- Agrega anotaciones de gráficos
