關於 Persistent Disk


本文說明永久磁碟磁碟區的功能、類型、效能和優點。如果虛擬機器 (VM) 執行個體或容器需要區塊儲存空間 (例如開機磁碟或資料磁碟),請使用永久磁碟卷宗 (如果 Google Cloud Hyperdisk 不適用於您的運算執行個體)。如要瞭解 Compute Engine 中的其他區塊儲存空間選項,請參閱「選擇磁碟類型」。

Persistent Disk 磁碟區是耐用的網路儲存裝置,可供執行個體存取,如同電腦或伺服器中的實體磁碟。永久磁碟磁碟區不會連接至代管執行個體的實體機器。而是以網路區塊裝置的形式附加至執行個體。從 Persistent Disk 磁碟區讀取或寫入資料時,資料會透過網路傳輸。

各 Persistent Disk 磁碟區上的資料分散於數個實體磁碟之間。Compute Engine 會管理實體磁碟和資料發布,以保障備援能力並發揮最佳效能。

您可以卸離或移動磁碟區,即使刪除執行個體後,也能保留資料。Persistent Disk 的效能會隨著大小調整,因此您可以依據效能和儲存空間需求,調整現有 Persistent Disk 磁碟區的大小,或是在 VM 中新增 Persistent Disk 磁碟區。

當您需要可靠、價格合理且能維持一致效能的儲存空間時,請新增非開機磁碟至您的執行個體

將永久磁碟新增至執行個體

永久磁碟類型

建立永久磁碟區時,您可以選取下列其中一個磁碟類型:

  • Balanced Persistent Disk (pd-balanced)
    • 可替代 SSD (效能型) 永久磁碟。
    • 在效能與成本間取得平衡。對於大多數 Compute Engine 機器類型,這些磁碟的最高 IOPS 與 SSD 永久磁碟相同,但每 GiB 的 IOPS 較低。這類磁碟的效能等級適用於大多數一般用途應用程式,價格則介於標準和 SSD 永久磁碟之間。
    • 以固態硬碟 (SSD) 備份。
  • SSD (效能) 永久磁碟 (pd-ssd)
    • 適合具有這類需求的企業應用程式和高效能資料庫
    • 以固態硬碟 (SSD) 備份。
  • 標準 Persistent Disk (pd-standard)
    • 適用於主要使用循序 I/O 的大量資料處理工作負載。
    • 以標準硬碟 (HDD) 備份。
  • Extreme Persistent Disk (pd-extreme)
    • 可提供穩定一致的高效能,適合隨機存取工作負載與較高的總處理量。
    • 適用於高階資料庫工作負載。
    • 可供您佈建目標 IOPS。
    • 以固態硬碟 (SSD) 備份。
    • 僅適用於部分機器類型

如果您在 Google Cloud 控制台中建立磁碟,預設磁碟類型為pd-balanced。如果您使用 gcloud CLI 或 Compute Engine API 建立磁碟,預設磁碟類型為 pd-standard

如要瞭解機器類型支援情形,請參閱下列內容:

永久磁碟的耐久性

磁碟耐久性代表在一般年份中,一般磁碟因設計而導致資料遺失的機率,計算時會根據一組假設,包括硬體故障、災難性事件的可能性、Google 資料中心的隔離做法和工程程序,以及各磁碟類型使用的內部編碼。永久磁碟資料遺失事件極為罕見,過去通常是因硬體故障、軟體錯誤或兩者合併所致。Google 也採取許多措施,降低無聲資料損毀這項業界風險。客戶人為錯誤 (例如不慎刪除磁碟) 不在永久磁碟耐久性範圍內。 Google Cloud

區域性永續磁碟磁碟區的內部資料編碼和複製功能,可將資料遺失風險降到最低。地區永久磁碟提供高可用性,可用於災難復原,以防整個資料中心遺失且無法復原。區域永久磁碟提供的磁碟副本數量是區域永久磁碟的兩倍,每個副本會分布在同一區域的兩個可用區。如果主要區域在服務中斷期間無法使用,您可以立即存取第二個區域中的副本。

如要進一步瞭解特定地區的注意事項,請參閱「地理位置與區域」一文。

下表列出各磁碟類型設計的耐用性。99.999% 的耐用性代表如果使用 1,000 個磁碟,可能一百年都不會遺失任何一個磁碟。

區域標準永久磁碟 區域平衡型永久磁碟 區域 SSD 永久磁碟 可用區極端永久磁碟 區域標準永久磁碟 區域性平衡型永久磁碟 區域性 SSD 永久磁碟
高於 99.99% 高於 99.999% 高於 99.999% 高於 99.9999% 高於 99.999% 高於 99.9999% 高於 99.9999%

支援機器系列

選取機型系列,即可查看支援的永久磁碟 (PD) 類型。

機器系列 SSD PD Balanced PD Extreme PD Standard PD
C4
C4A
C4D
C3
C3D
N4
N2
N2D
N1
T2D
T2A
E2
Z3
H3
C2
C2D
X4
M4
M3
M2
M1
N1+GPU
A4X
A4
A3 (H200)
A3 (H100)
A2
G2

容量上限

永久磁碟磁碟區大小上限為 64 TiB。您最多可以為 VM 執行個體新增 127 個次要非開機區域永久磁碟卷宗。不過,連接至單一 VM 的所有永久磁碟磁碟區總容量不得超過 257 TiB。

您可以使用 VM 內部的邏輯磁碟區管理功能,建立單一邏輯磁碟區,容量最高可達 257 TiB。如要瞭解如何使用大型磁碟區來提高效能,請參閱「邏輯磁碟區大小」一文。

區域永久磁碟

區域 Persistent Disk 只能在特定區域內存取,例如 europe-west-2

易用性

Compute Engine 會為您處理大多數的磁碟管理工作,因此您不需要處理區域、備援磁碟陣列或子磁碟區的管理作業。一般來說,您不需要建立更大的邏輯磁碟區。不過,您可以將輔助連接的永久磁碟容量擴充為每部 VM 257 TiB,並根據需要將這些做法套用至永久磁碟磁碟區。但如果您以單一檔案系統格式化永久磁碟磁碟區且無磁區分割表,就能節省時間並發揮最佳效能。

如果您需要將資料分割成多個唯一的磁碟區,請建立其他磁碟,而不是將現有磁碟分割成多個分區。

當您的永久磁碟磁碟區需要更多空間時,請調整磁碟大小,而非重新分區和格式化。

成效

永久磁碟效能可以預測,也能根據佈建容量線性調整,直到達到 VM 佈建 vCPU 的限制為止。如要進一步瞭解效能資源調度限制和最佳化,請參閱「設定磁碟以符合效能需求」。

標準永久磁碟卷宗在處理循序讀取/寫入作業時,效率更高,也更經濟實惠,但並未針對處理每秒隨機輸入/輸出作業 (IOPS) 的高速率進行最佳化處理。若您的應用程式需要高速率的隨機 IOPS,請使用 SSD 或極速永久磁碟。SSD 永久磁碟是專為個位數毫秒的延遲設計,觀察到的延遲會隨應用程式改變。

Compute Engine 會自動讓永久磁碟磁碟區達到最佳效能並進行資源調度。您不需共同分割多個磁碟,或預先暖開機磁碟,就能獲得最佳效能。若您需要更多磁碟空間或更理想的效能,請調整磁碟大小,也可新增更多 vCPU 以新增更多儲存空間、總處理量和 IOPS。Persistent Disk 的效能取決於連接至 VM 的總 Persistent Disk 容量和 VM 擁有的 vCPU 數。

針對啟動裝置,您可以使用標準永久磁碟來降低成本。較小的 10 GiB 永久磁碟區適用於基本啟動和套件管理用途。但是,如要在更廣泛地使用啟動裝置時保持效能的一致性,請使用平衡型永久磁碟做為開機磁碟。

由於永久磁碟寫入作業會計入 VM 的累積網路輸出流量,因此永久磁碟寫入作業是以 VM 的網路輸出上限做為上限。

可靠性

永久磁碟內建備援功能,就算遇到設備故障也能保護您的資料,並可透過資料中心維護作業來確保資料可用性。檢查碼機制會計算所有永久磁碟的作業,讓我們可以確保您的讀取內容與寫入內容相符。

此外,您也可以建立永久磁碟的快照,以免因使用者錯誤而導致資料遺失。快照具有漸進式特性,僅需數分鐘就能建立,即使您建立快照的磁碟目前連接到執行中的 VM 也是如此。

區域永久磁碟

地區永久磁碟區的儲存特質與區域永久磁碟相似。不過,區域性永久磁碟卷宗可在同一區域的兩個可用區之間提供耐用的資料儲存和複製功能。

關於同步磁碟複製

建立新的永久磁碟時,您可以選擇在一個可用區中建立磁碟,或在同一區域的兩個可用區中複製磁碟。

舉例來說,如果您在區域 (例如 us-west1-a) 中建立一個磁碟,就會有一個磁碟副本。在單一可用區中建立的磁碟稱為「可用區磁碟」。如要提高磁碟可用性,可以在區域內的不同區域 (例如 us-west1-b) 儲存磁碟的另一個副本。

在同一區域的兩個可用區之間複製的永久磁碟稱為區域永久磁碟。您也可以使用 Hyperdisk Balanced High Availability,在 Google Cloud Hyperdisk 進行跨可用區的同步複製作業。

地區不太可能完全故障,但可用區可能會發生故障。如以下圖片所示,在區域內複製到不同區域有助於提高可用性,並縮短磁碟延遲時間。如果兩個複寫可用區都發生故障,則視為區域性故障。

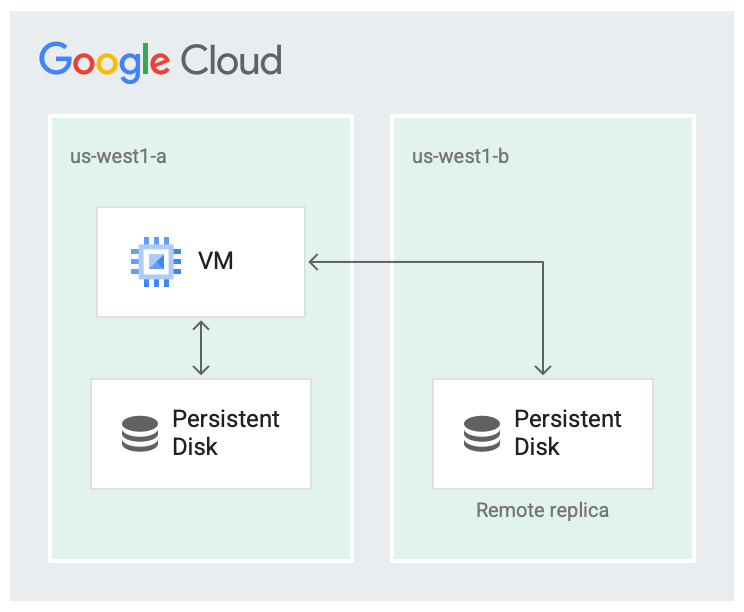

插圖:具有地區磁碟的 VM。
 磁碟有兩個副本,一個與 VM 位於相同可用區,另一個則位於第二個可用區。

磁碟會在兩個可用區中複製。

在複製情境中,資料會儲存在本機區域 (us-west1-a),也就是虛擬機器 (VM) 執行的區域。然後,資料會複製到另一個可用區 (us-west1-b)。其中一個可用區必須與 VM 執行的可用區相同。

如果發生區域中斷,您通常可以將在地區永久磁碟上執行的工作負載容錯移轉至另一區域。詳情請參閱地區永久磁碟容錯移轉

區域永久磁碟的設計注意事項

如果您正在 Compute Engine 上設計完善可靠的系統高可用性服務,請使用地區永久磁碟,並搭配其他最佳做法,例如使用快照備份資料。地區永久磁碟磁碟區在設計上也可搭配地區性代管執行個體群組使用。

成效

與使用永久磁碟快照相比,地區永久磁碟磁碟區在設計上適用於需要較少復原點目標 (RPO)復原時間目標 (RTO) 的工作負載。

當寫入效能大幅低於多個區域間的資料備援功能時,可選擇地區永久磁碟使用。

與區域性 Persistent Disk 相同,地區性 Persistent Disk 可以在 vCPU 更多的 VM 上,達成更高的 IOPS 和總處理量效能。如要進一步瞭解此限制與其他限制,請參閱「設定磁碟以符合效能需求」。

需要更多磁碟空間或更佳的效能時,您可以調整地區磁碟規模,以新增更多儲存空間、總處理量和 IOPS。

可靠性

Compute Engine 會將地區永久磁碟的資料,複製到您建立磁碟時選取的可用區。各備用資源的資料分佈於區域中的多台實體機器,以確保備援能力。

與區域性永久磁碟相似,您可以建立永久磁碟的快照,以免因使用者錯誤而導致資料遺失。快照具有漸進式特性,僅需數分鐘就能建立,即使您建立快照的磁碟目前連接到執行中的 VM 也是如此。

區域永久磁碟的限制

  • 區域性永久磁碟只能連接至採用 E2N1N2N2D 機型的 VM。
  • 您只能將 Hyperdisk Balanced High Availability 附加至支援的機器類型
  • 您無法從作業系統映像檔建立區域永久磁碟,也無法從作業系統映像檔建立的磁碟建立。
  • 您無法透過複製區域磁碟來建立 Hyperdisk Balanced High Availability 磁碟。如要從區域磁碟建立 Hyperdisk Balanced High Availability 磁碟,請完成「將區域磁碟變更為 Hyperdisk Balanced High Availability 磁碟」一節中的步驟。
  • 使用唯讀模式時,最多可將地區平衡永久磁碟連接至 10 個 VM 執行個體。
  • 地區標準永久磁碟的大小下限為 200 GiB。
  • 您只能增加 區域永久磁碟或Hyperdisk Balanced High Availability 磁碟區的大小,無法縮減。
  • 區域性永久磁碟和 Hyperdisk 平衡高可用性磁碟區的效能特性,與對應的區域磁碟不同。詳情請參閱「 關於永久磁碟效能」和「 Hyperdisk Balanced 高可用性效能限制」。
  • 您無法使用多寫入端模式的 Hyperdisk Balanced High Availability 磁碟區做為開機磁碟。
  • 如果您透過複製區域磁碟建立複製磁碟,則建立時兩個區域備用資源不會完全同步。建立完成後,您平均可在 3 分鐘內使用區域磁碟副本。不過,磁碟可能需要數十分鐘才能完全複製, 復原點目標 (RPO) 才會接近零。瞭解如何 檢查複製的磁碟是否已完全複製

儲存介面類型

建立執行個體或在 VM 中新增 Persistent Disk 磁碟區時,系統會自動為您選擇儲存空間介面。Tau T2A 和第三代 VM (例如 M3) 使用 NVMe 介面搭配永久磁碟。

機密 VM 執行個體也會使用 NVMe 永久磁碟。所有其他 Compute Engine 機型系列都使用 SCSI 磁碟介面,搭配永久磁碟。

大多數公開映像檔都包含 NVMe 和 SCSI 驅動程式。大多數映像檔都包含經過最佳化的驅動程式核心,可讓 VM 透過 NVMe 發揮最佳效能。匯入的 Linux 映像檔必須包含 4.14.68 以上核心版本,才能透過 NVMe 發揮最佳效能。

如要判斷作業系統版本是否支援 NVMe,請參閱作業系統詳細資料頁面。

多重寫入模式

您最多可以同時將處於多重寫入模式的 SSD 永久磁碟連接至兩個 N2 VM,讓兩個 VM 都能讀取及寫入磁碟。

多重寫入模式的永久磁碟提供共用區塊儲存功能,並為建構高可用性的共用檔案系統和資料庫奠定基礎。這些專用檔案系統和資料庫應設計為可搭配共用區塊儲存空間運作,並使用 SCSI 永久保留等工具處理 VM 之間的快取一致性。

不過,一般來說,不應直接使用多重寫入模式的永久磁碟。許多檔案系統 (例如 EXT4、XFS 和 NTFS) 並非設計用於共用區塊儲存空間。如要進一步瞭解在 VM 之間共用永久磁碟的最佳做法,請參閱「最佳做法」。

如果您需要全代管的檔案儲存空間,可以在 Compute Engine VM 中掛接 Filestore 檔案共用區

如要為新的永久磁碟卷宗啟用多重寫入模式,請建立新的永久磁碟,並在 gcloud CLI 中指定 --multi-writer 標記,或在 Compute Engine API 中指定 multiWriter 屬性。詳情請參閱「在 VM 之間共用永久磁碟區」。

Persistent Disk 加密

Compute Engine 會在您的資料離開 VM,前往 Persistent Disk 儲存空間之前,將資料加密。每個永久磁碟仍會以系統定義的金鑰或客戶提供的金鑰保持加密。此外,Google 會以使用者無法控制的方式在多個實體磁碟之間分配永久磁碟資料。

刪除 Persistent Disk 磁碟區時,Google 會捨棄加密金鑰,讓資料無法恢復。這項程序無法復原。

如果您想要控制用於資料加密的加密金鑰,請使用您自己的加密金鑰建立磁碟

限制

  • 您無法將永久磁碟區附加至其他專案中的 VM。

  • 您最多可以將平衡型永久磁碟連接至 10 個 VM,且只能採用唯讀模式。

  • 對於至少具有 1 個 vCPU 的自訂機器類型或預先定義機器類型,您可以連接最多 128 個永久磁碟磁碟區。

  • 每個永久磁碟磁碟區大小上限為 64 TiB,因此無須管理磁碟陣列,也能建立大型邏輯磁碟區。每個 VM 可連接的永久磁碟空間總量和個別的永久磁碟區數有限。預先定義的機器類型和自訂機器類型的永久磁碟限制相同。

  • 大多數 VM 最多可以連接 128 個永久磁碟磁碟區,以及最多 257 TiB 的磁碟總空間。VM 的磁碟總空間包含開機磁碟的大小。

  • 共用核心機器類型最多只能連接 16 個永久磁碟區和 3 TiB 的永久磁碟總空間。

  • 如要建立大於 64 TiB 的邏輯磁碟區,您可能需要特別考量一些事項。如要進一步瞭解更大的邏輯磁碟區效能,請參閱邏輯磁碟區大小

永久磁碟和 Colossus

永久磁碟的設計宗旨是與 Google 的檔案系統 Colossus 搭配運作,Colossus 是分散式區塊儲存系統。永久磁碟驅動程式會在資料從 VM 傳輸到網路上之前,自動加密 VM 上的資料。接著,Colossus 會保存資料。Colossus 讀取資料時,驅動程式會解密傳入的資料。

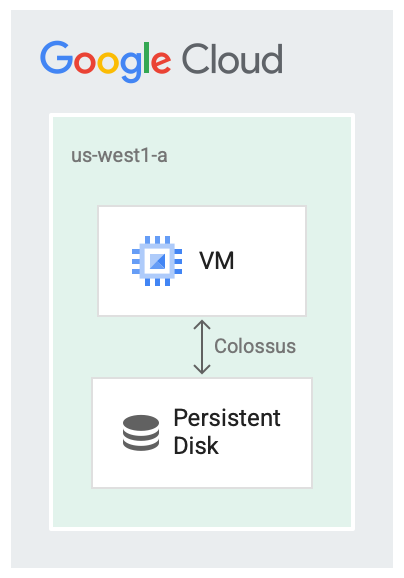

圖片

永久磁碟磁碟區使用 Colossus 做為儲存空間後端。

以服務形式提供磁碟在許多情況下都很有用,例如:

  • 與先停止執行個體相比,在執行個體執行期間調整磁碟大小會更加容易。您可以在不停止執行個體的情況下增加磁碟大小。
  • 磁碟和 VM 不必共用相同生命週期或位於同一位置,因此連接及卸離磁碟會更加容易。您可以停止 VM,並使用其永久磁碟開機磁碟啟動另一個 VM。
  • 由於磁碟驅動程式可以隱藏複製作業詳細資料,並提供自動寫入時間複製作業,因此複製等高可用性功能變得更加容易。
