Visualizar datos de analíticas geoespaciales con un cuaderno de Colab

---

En este tutorial, visualizarás datos de analíticas geoespaciales de BigQuery mediante un cuaderno de Colab.

En este tutorial se usan los siguientes conjuntos de datos públicos de BigQuery:

• San Francisco Ford GoBike Share
• Barrios de San Francisco
• Informes del Departamento de Policía de San Francisco (SFPD)

Para obtener información sobre cómo acceder a estos conjuntos de datos públicos, consulta Acceder a conjuntos de datos públicos en la consola Google Cloud .

Usa los conjuntos de datos públicos para crear las siguientes visualizaciones:

• Un gráfico de dispersión de todas las estaciones de bicicletas compartidas del conjunto de datos de Ford GoBike Share

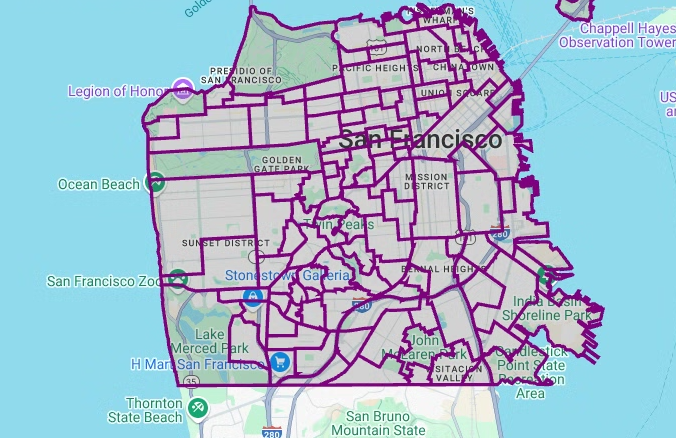

• Polígonos del conjunto de datos Barrios de San Francisco
• Un mapa coroplético del número de estaciones de bicicletas compartidas por barrio

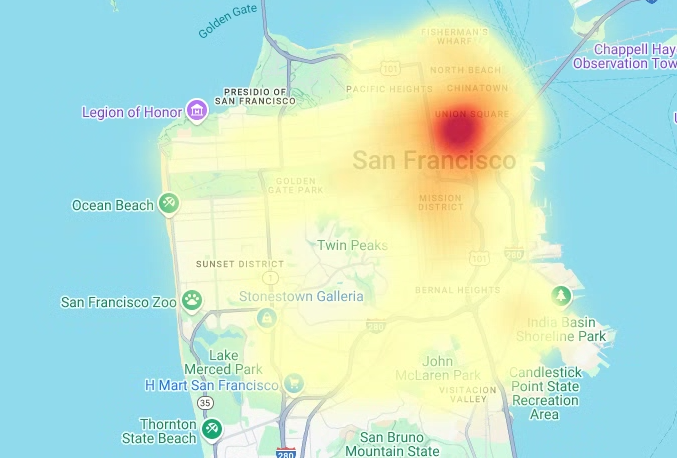

• Un mapa de calor de los incidentes del conjunto de datos de informes del Departamento de Policía de San Francisco

Objetivos

• Configura la autenticación con Google Cloud y, opcionalmente, Google Maps.
• Consulta datos en BigQuery y descarga los resultados en Colab.
• Usa herramientas de ciencia de datos de Python para realizar transformaciones y análisis.
• Crea visualizaciones, como gráficos de dispersión, polígonos, mapas coropléticos y mapas de calor.

Costes

En este documento, se utilizan los siguientes componentes facturables de Google Cloud:

• BigQuery
• Google Maps Platform

Para generar una estimación de costes basada en el uso previsto, utiliza la calculadora de precios.

Los usuarios nuevos Google Cloud pueden disfrutar de una prueba gratuita.

Cuando termines las tareas que se describen en este documento, puedes evitar que se te siga facturando eliminando los recursos que has creado. Para obtener más información, consulta la sección Limpiar.

Antes de empezar

Sign in to your Google Cloud account. If you're new to Google Cloud, create an account to evaluate how our products perform in real-world scenarios. New customers also get $300 in free credits to run, test, and deploy workloads.

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the BigQuery and Google Maps JavaScript APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the BigQuery and Google Maps JavaScript APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

1. Asegúrate de que tienes los permisos necesarios para realizar las tareas descritas en este documento.

Roles obligatorios

Si creas un proyecto, serás el propietario y se te concederán todos los permisos de gestión de identidades y accesos necesarios para completar este tutorial.

Si usas un proyecto que ya tengas, necesitarás el siguiente rol a nivel de proyecto para ejecutar tareas de consulta.

Make sure that you have the following role or roles on the project:

• BigQuery User (roles/bigquery.user)

Check for the roles

1. In the Google Cloud console, go to the IAM page.

   Go to IAM
2. Select the project.

3. In the Principal column, find all rows that identify you or a group that you're included in. To learn which groups you're included in, contact your administrator.

4. For all rows that specify or include you, check the Role column to see whether the list of roles includes the required roles.

Grant the roles

1. In the Google Cloud console, go to the IAM page.

   Ir a IAM
2. Selecciona el proyecto.
3. Haz clic en Conceder acceso.

4. En el campo Nuevos principales, introduce tu identificador de usuario. Normalmente, se trata de la dirección de correo de una cuenta de Google.

5. En la lista Selecciona un rol, elige un rol.
6. Para conceder más roles, haz clic en Añadir otro rol y añade cada rol adicional.
7. Haz clic en Guardar.

Para obtener más información sobre los roles de BigQuery, consulta el artículo sobre los roles de gestión de identidades y accesos predefinidos.

Crear un cuaderno de Colab

En este tutorial se crea un cuaderno de Colab para visualizar datos de analíticas geoespaciales. Para abrir una versión prediseñada del cuaderno en Colab, Colab Enterprise o BigQuery Studio, haz clic en los enlaces situados en la parte superior de la versión de GitHub del tutorial: Visualización geoespacial de BigQuery en Colab.

1. Abre Colab.

   Abrir Colab

2. En el cuadro de diálogo Abrir cuaderno, haz clic en Nuevo cuaderno.

3. Haz clic en Untitled0.ipynb y cambia el nombre del cuaderno a bigquery-geo.ipynb.

4. Selecciona Archivo > Guardar.

Autenticarse con Google Cloud y Google Maps

En este tutorial se consultan conjuntos de datos de BigQuery y se usa la API de JavaScript de Google Maps. Para usar estos recursos, debes autenticar el tiempo de ejecución de Colab con Google Cloud y la API Maps.

Nota: El uso de la API Maps es opcional. Puedes ejecutar el código de este tutorial sin usar la API JavaScript de Google Maps.

Autenticar con Google Cloud

1. Para insertar una celda de código, haz clic en Código.

2. Para autenticarte con tu proyecto, introduce el siguiente código:

   # REQUIRED: Authenticate with your project.
   GCP_PROJECT_ID = "PROJECT_ID"  #@param {type:"string"}

   from google.colab import auth
   from google.colab import userdata

   auth.authenticate_user(project_id=GCP_PROJECT_ID)

   # Set GMP_API_KEY to none
   GMP_API_KEY = None

   Sustituye PROJECT_ID por el ID del proyecto.

3. Haz clic en  Ejecutar celda.

4. Cuando se te solicite, haz clic en Permitir para dar acceso a Colab a tus credenciales, si estás de acuerdo.

5. En la página Iniciar sesión con Google, elige tu cuenta.

6. En la página Sign in to Third-party authored notebook code (Iniciar sesión en el código del cuaderno creado por terceros), haz clic en Continue (Continuar).

7. En Selecciona a qué puede acceder el código del cuaderno creado por terceros, haz clic en Seleccionar todo y, a continuación, en Continuar.

   Una vez que hayas completado el flujo de autorización, no se generará ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

Opcional: Autenticar con Google Maps

Si usa Google Maps Platform como proveedor de mapas base, debe proporcionar una clave de API de Google Maps Platform. El cuaderno recupera la clave de tus secretos de Colab.

Este paso solo es necesario si usas la API Maps. Si no te autenticas con Google Maps Platform, pydeck usa el mapa carto.

1. Para obtener tu clave de API de Google Maps, sigue las instrucciones de la página Usar claves de API de la documentación de Google Maps.

2. Cambia al cuaderno de Colab y haz clic en  Secretos.

3. Haz clic en Añadir secreto nuevo.

4. En Nombre, escribe GMP_API_KEY.

5. En Valor, introduce el valor de la clave de API de Maps que has generado anteriormente.

6. Cierra el panel Secretos.

7. Para insertar una celda de código, haz clic en Código.

8. Para autenticarte con la API Maps, introduce el siguiente código:

   # Authenticate with the Google Maps JavaScript API.
   GMP_API_SECRET_KEY_NAME = "GMP_API_KEY" #@param {type:"string"}

   if GMP_API_SECRET_KEY_NAME:
     GMP_API_KEY = userdata.get(GMP_API_SECRET_KEY_NAME) if GMP_API_SECRET_KEY_NAME else None
   else:
     GMP_API_KEY = None

9. Cuando se te solicite, haz clic en Conceder acceso para dar acceso al cuaderno a tu clave, si estás de acuerdo.

10. Haz clic en  Ejecutar celda.

    Una vez que hayas completado el flujo de autorización, no se generará ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

Instalar paquetes de Python e importar bibliotecas de ciencia de datos

Además de los módulos de Python colabtools (google.colab), en este tutorial se usan otros paquetes de Python y bibliotecas de ciencia de datos.

En esta sección, instalarás los paquetes pydeck y h3. pydeck proporciona renderización espacial a gran escala en Python, con la tecnología de deck.gl. h3-py proporciona el sistema de indexación geoespacial jerárquico hexagonal H3 de Uber en Python.

A continuación, importa las bibliotecas h3 y pydeck, así como las siguientes bibliotecas geoespaciales de Python:

• geopandas para ampliar los tipos de datos que usa pandas y permitir operaciones espaciales en tipos geométricos.
• shapely para manipular y analizar objetos geométricos planos.
• branca para generar mapas de colores HTML y JavaScript.
• geemap.deck para la visualización con pydeck y earthengine-api.

Después de importar las bibliotecas, habilita las tablas interactivas para los pandas DataFrames en Colab.

Instala los paquetes pydeck y h3.

1. Para insertar una celda de código, haz clic en Código.

2. Para instalar los paquetes pydeck y h3, introduce el siguiente código:

   # Install pydeck and h3.
   !pip install pydeck>=0.9 h3>=4.2

3. Haz clic en  Ejecutar celda.

   Una vez que hayas completado la instalación, no se generará ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

Importar las bibliotecas de Python

1. Para insertar una celda de código, haz clic en Código.

2. Para importar las bibliotecas de Python, introduce el siguiente código:

   # Import data science libraries.
   import branca
   import geemap.deck as gmdk
   import h3
   import pydeck as pdk
   import geopandas as gpd
   import shapely

3. Haz clic en  Ejecutar celda.

   Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

Habilitar tablas interactivas para DataFrames de pandas

1. Para insertar una celda de código, haz clic en Código.

2. Para habilitar pandas DataFrames, introduce el siguiente código:

   # Enable displaying pandas data frames as interactive tables by default.
   from google.colab import data_table
   data_table.enable_dataframe_formatter()

3. Haz clic en  Ejecutar celda.

   Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

Crear una rutina compartida

En esta sección, crearás una rutina compartida que renderiza capas en un mapa base.

1. Para insertar una celda de código, haz clic en Código.

2. Para crear una rutina compartida para renderizar capas en un mapa, introduce el siguiente código:

   # Set Google Maps as the base map provider.
   MAP_PROVIDER_GOOGLE = pdk.bindings.base_map_provider.BaseMapProvider.GOOGLE_MAPS.value

   # Shared routine for rendering layers on a map using geemap.deck.
   def display_pydeck_map(layers, view_state, **kwargs):
     deck_kwargs = kwargs.copy()

     # Use Google Maps as the base map only if the API key is provided.
     if GMP_API_KEY:
       deck_kwargs.update({
         "map_provider": MAP_PROVIDER_GOOGLE,
         "map_style": pdk.bindings.map_styles.GOOGLE_ROAD,
         "api_keys": {MAP_PROVIDER_GOOGLE: GMP_API_KEY},
       })

     m = gmdk.Map(initial_view_state=view_state, ee_initialize=False, **deck_kwargs)

     for layer in layers:
       m.add_layer(layer)
     return m

3. Haz clic en  Ejecutar celda.

   Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

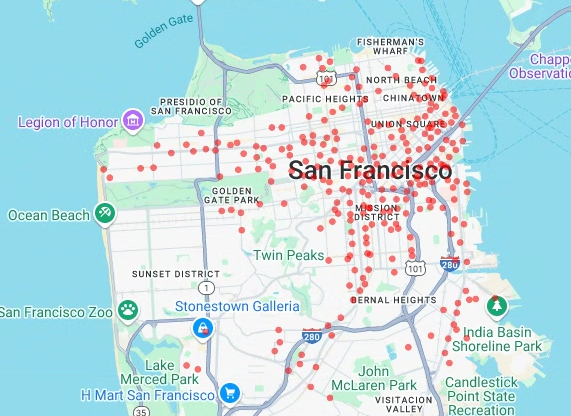

Crear un gráfico de dispersión

En esta sección, creará un gráfico de dispersión de todas las estaciones de bicicletas compartidas del conjunto de datos públicos de San Francisco Ford GoBike Share. Para ello, obtendrá datos de la tabla bigquery-public-data.san_francisco_bikeshare.bikeshare_station_info. El gráfico de dispersión se crea con una capa y una capa de dispersión del framework deck.gl.

Los gráficos de dispersión son útiles cuando necesitas revisar un subconjunto de puntos individuales (también conocido como comprobación puntual).

En el siguiente ejemplo se muestra cómo usar una capa y una capa de gráfico de dispersión para representar puntos individuales como círculos.

1. Para insertar una celda de código, haz clic en Código.

2. Para consultar el conjunto de datos público de San Francisco Ford GoBike Share, introduce el siguiente código. Este código usa la función mágica %%bigquery para ejecutar la consulta y devolver los resultados en un DataFrame:

   # Query the station ID, station name, station short name, and station
   # geometry from the bike share dataset.
   # NOTE: In this tutorial, the denormalized 'lat' and 'lon' columns are
   # ignored. They are decomposed components of the geometry.
   %%bigquery gdf_sf_bikestations --project {GCP_PROJECT_ID} --use_geodataframe station_geom

   SELECT
     station_id,
     name,
     short_name,
     station_geom
   FROM
     `bigquery-public-data.san_francisco_bikeshare.bikeshare_station_info`

3. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:

   Job ID 12345-1234-5678-1234-123456789 successfully executed: 100%

4. Para insertar una celda de código, haz clic en Código.

5. Para obtener un resumen del DataFrame, incluidas las columnas y los tipos de datos, introduce el siguiente código:

   # Get a summary of the DataFrame
   gdf_sf_bikestations.info()

6. Haz clic en  Ejecutar celda.

   La salida debería tener este aspecto:

   <class 'geopandas.geodataframe.GeoDataFrame'>
   RangeIndex: 472 entries, 0 to 471
   Data columns (total 4 columns):
   #   Column        Non-Null Count  Dtype
   ---  ------        --------------  -----
   0   station_id    472 non-null    object
   1   name          472 non-null    object
   2   short_name    472 non-null    object
   3   station_geom  472 non-null    geometry
   dtypes: geometry(1), object(3)
   memory usage: 14.9+ KB


7. Para insertar una celda de código, haz clic en Código.

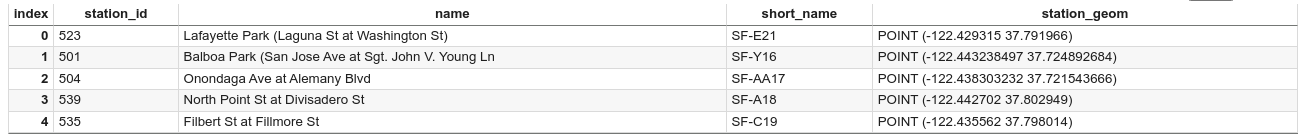

8. Para obtener una vista previa de las cinco primeras filas del DataFrame, introduce el siguiente código:

   # Preview the first five rows
   gdf_sf_bikestations.head()

9. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:



Para renderizar los puntos, debe extraer la longitud y la latitud como coordenadas x e y de la columna station_geom del conjunto de datos de bicicletas compartidas.

Como gdf_sf_bikestations es un geopandas.GeoDataFrame, se accede a las coordenadas directamente desde su columna de geometría station_geom. Puede obtener la longitud mediante el atributo .x de la columna y la latitud mediante el atributo .y. Después, puedes almacenarlos en nuevas columnas de longitud y latitud.

1. Para insertar una celda de código, haz clic en Código.

2. Para extraer los valores de longitud y latitud de la columna station_geom, introduce el siguiente código:

   # Extract the longitude (x) and latitude (y) from station_geom.
   gdf_sf_bikestations["longitude"] = gdf_sf_bikestations["station_geom"].x
   gdf_sf_bikestations["latitude"] = gdf_sf_bikestations["station_geom"].y

3. Haz clic en  Ejecutar celda.

   Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

4. Para insertar una celda de código, haz clic en Código.

5. Para representar el gráfico de dispersión de las estaciones de bicicletas compartidas en función de los valores de longitud y latitud que has extraído anteriormente, introduce el siguiente código:

   # Render a scatter plot using pydeck with the extracted longitude and
   # latitude columns in the gdf_sf_bikestations geopandas.GeoDataFrame.
   scatterplot_layer = pdk.Layer(
     "ScatterplotLayer",
     id="bike_stations_scatterplot",
     data=gdf_sf_bikestations,
     get_position=['longitude', 'latitude'],
     get_radius=100,
     get_fill_color=[255, 0, 0, 140],  # Adjust color as desired
     pickable=True,
   )

   view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
   display_pydeck_map([scatterplot_layer], view_state)

6. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:



Visualizar polígonos

La analítica geoespacial te permite analizar y visualizar datos geoespaciales en BigQuery mediante GEOGRAPHY tipos de datos y funciones geográficas de GoogleSQL.

El tipo de datos GEOGRAPHY en la analítica geoespacial es una colección de puntos, cadenas de líneas y polígonos, que se representa como un conjunto de puntos o un subconjunto de la superficie de la Tierra. Un tipo GEOGRAPHY puede contener objetos como los siguientes:

• Puntos
• Líneas
• Polígonos
• Multipolígonos

Para ver una lista de todos los objetos admitidos, consulte la documentación del tipo GEOGRAPHY.

Si se le proporcionan datos geoespaciales sin saber las formas esperadas, puede visualizar los datos para descubrir las formas. Puedes visualizar las formas convirtiendo los datos geográficos al formato GeoJSON. Después, puede visualizar los datos de GeoJSON mediante una capa de GeoJSON del framework deck.gl.

En esta sección, consultarás datos geográficos del conjunto de datos San Francisco Neighborhoods y, a continuación, visualizarás los polígonos.

1. Para insertar una celda de código, haz clic en Código.

2. Para consultar los datos geográficos de la tabla bigquery-public-data.san_francisco_neighborhoods.boundaries del conjunto de datos San Francisco Neighborhoods, introduce el siguiente código. Este código usa la función mágica %%bigquery para ejecutar la consulta y devolver los resultados en un DataFrame:

   # Query the neighborhood name and geometry from the San Francisco
   # neighborhoods dataset.
   %%bigquery gdf_sanfrancisco_neighborhoods --project {GCP_PROJECT_ID} --use_geodataframe geometry

   SELECT
     neighborhood,
     neighborhood_geom AS geometry
   FROM
     `bigquery-public-data.san_francisco_neighborhoods.boundaries`

3. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:

   Job ID 12345-1234-5678-1234-123456789 successfully executed: 100%

4. Para insertar una celda de código, haz clic en Código.

5. Para obtener un resumen del DataFrame, introduce el siguiente código:

   # Get a summary of the DataFrame
   gdf_sanfrancisco_neighborhoods.info()

6. Haz clic en  Ejecutar celda.

   Los resultados deberían tener este aspecto:

   <class 'geopandas.geodataframe.GeoDataFrame'>
   RangeIndex: 117 entries, 0 to 116
   Data columns (total 2 columns):
   #   Column        Non-Null Count  Dtype
   ---  ------        --------------  -----
   0   neighborhood  117 non-null    object
   1   geometry      117 non-null    geometry
   dtypes: geometry(1), object(1)
   memory usage: 2.0+ KB

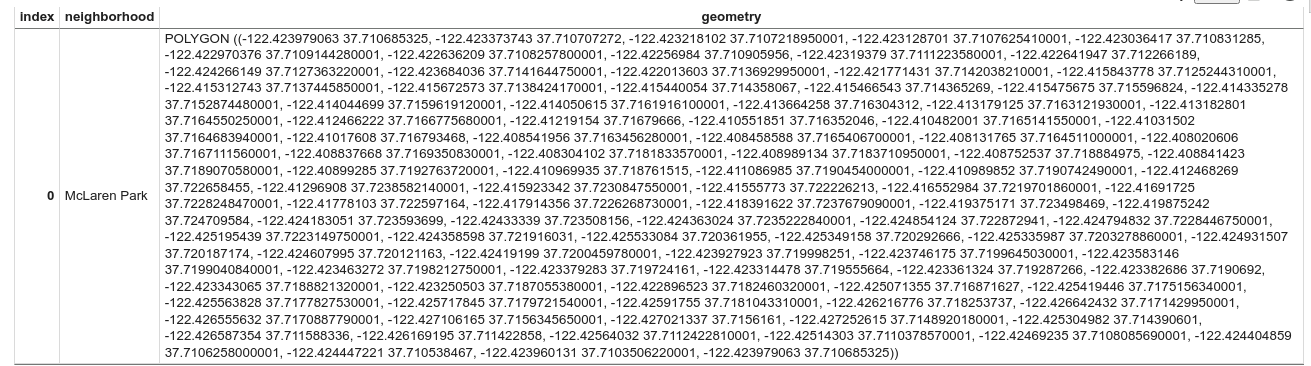

7. Para previsualizar la primera fila del DataFrame, introduce el siguiente código:

   # Preview the first row
   gdf_sanfrancisco_neighborhoods.head(1)

8. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:



   En los resultados, observa que los datos son un polígono.

9. Para insertar una celda de código, haz clic en Código.

10. Para visualizar los polígonos, introduce el siguiente código. pydeck se usa para convertir cada instancia de objeto shapely de la columna de geometría al formato GeoJSON:

    # Visualize the polygons.
    geojson_layer = pdk.Layer(
        'GeoJsonLayer',
        id="sf_neighborhoods",
        data=gdf_sanfrancisco_neighborhoods,
        get_line_color=[127, 0, 127, 255],
        get_fill_color=[60, 60, 60, 50],
        get_line_width=100,
        pickable=True,
        stroked=True,
        filled=True,
      )
    view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
    display_pydeck_map([geojson_layer], view_state)

11. Haz clic en  Ejecutar celda.

    El resultado debería ser similar al siguiente:



Crear un mapa coroplético

Si estás analizando datos con polígonos que son difíciles de convertir al formato GeoJSON, puedes usar una capa de polígonos del framework deck.gl. Una capa de polígonos puede procesar datos de entrada de tipos específicos, como una matriz de puntos.

En esta sección, usarás una capa de polígonos para renderizar una matriz de puntos y usarás los resultados para renderizar un mapa coroplético. El mapa coroplético muestra la densidad de las estaciones de bicicletas compartidas por barrio. Para ello, se combinan los datos del conjunto de datos de barrios de San Francisco con los del conjunto de datos de bicicletas compartidas Ford GoBike de San Francisco.

1. Para insertar una celda de código, haz clic en Código.

2. Para agregar y contar el número de estaciones por barrio y crear una columna polygon que contenga una matriz de puntos, introduce el siguiente código:

   # Aggregate and count the number of stations per neighborhood.
   gdf_count_stations = gdf_sanfrancisco_neighborhoods.sjoin(gdf_sf_bikestations, how='left', predicate='contains')
   gdf_count_stations = gdf_count_stations.groupby(by='neighborhood')['station_id'].count().rename('num_stations')
   gdf_stations_x_neighborhood = gdf_sanfrancisco_neighborhoods.join(gdf_count_stations, on='neighborhood', how='inner')

   # To simulate non-GeoJSON input data, create a polygon column that contains
   # an array of points by using the pandas.Series.map method.
   gdf_stations_x_neighborhood['polygon'] = gdf_stations_x_neighborhood['geometry'].map(lambda g: list(g.exterior.coords))

3. Haz clic en  Ejecutar celda.

   Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

4. Para insertar una celda de código, haz clic en Código.

5. Para añadir una columna fill_color para cada uno de los polígonos, introduce el siguiente código:

   # Create a color map gradient using the branch library, and add a fill_color
   # column for each of the polygons.
   colormap = branca.colormap.LinearColormap(
     colors=["lightblue", "darkred"],
     vmin=0,
     vmax=gdf_stations_x_neighborhood['num_stations'].max(),
   )
   gdf_stations_x_neighborhood['fill_color'] = gdf_stations_x_neighborhood['num_stations'] \
     .map(lambda c: list(colormap.rgba_bytes_tuple(c)[:3]) + [0.7 * 255])   # force opacity of 0.7

6. Haz clic en  Ejecutar celda.

   Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

7. Para insertar una celda de código, haz clic en Código.

8. Para renderizar la capa de polígonos, introduce el siguiente código:

   # Render the polygon layer.
   polygon_layer = pdk.Layer(
     'PolygonLayer',
     id="bike_stations_choropleth",
     data=gdf_stations_x_neighborhood,
     get_polygon='polygon',
     get_fill_color='fill_color',
     get_line_color=[0, 0, 0, 255],
     get_line_width=50,
     pickable=True,
     stroked=True,
     filled=True,
   )
   view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
   display_pydeck_map([polygon_layer], view_state)

9. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:



Crear un mapa de calor

Los mapas coropletos son útiles cuando se conocen límites significativos. Si tienes datos sin límites significativos conocidos, puedes usar una capa de mapa de calor para representar su densidad continua.

En el siguiente ejemplo, se consulta la tabla bigquery-public-data.san_francisco_sfpd_incidents.sfpd_incidents del conjunto de datos San Francisco Police Department (SFPD) Reports. Los datos se usan para visualizar la distribución de los incidentes en el 2015.

En el caso de los mapas de calor, se recomienda cuantificar y agregar los datos antes de representarlos. En este ejemplo, los datos se cuantifican y se agregan mediante la indexación espacial H3 de Carto. El mapa de calor se crea con una capa de mapa de calor del framework deck.gl.

En este ejemplo, la cuantización se realiza mediante la biblioteca h3 de Python para agregar los puntos de incidencia en hexágonos. La función h3.latlng_to_cell se usa para asignar la posición del incidente (latitud y longitud) a un índice de celda H3. Una resolución H3 de nueve proporciona suficientes hexágonos agregados para el mapa de calor. La función h3.cell_to_latlng se usa para determinar el centro de cada hexágono.

Nota: También puedes usar la caja de herramientas de analíticas de Carto para BigQuery para hacer conversiones similares.

1. Para insertar una celda de código, haz clic en Código.

2. Para consultar los datos del conjunto de datos de informes del Departamento de Policía de San Francisco (SFPD), introduce el siguiente código. Este código usa la función mágica %%bigquery para ejecutar la consulta y devolver los resultados en un DataFrame:

   # Query the incident key and location  data from the SFPD reports dataset.
   %%bigquery gdf_incidents --project {GCP_PROJECT_ID} --use_geodataframe location_geography

   SELECT
     unique_key,
     location_geography
   FROM (
     SELECT
       unique_key,
       SAFE.ST_GEOGFROMTEXT(location) AS location_geography, # WKT string to GEOMETRY
       EXTRACT(YEAR FROM timestamp) AS year,
     FROM `bigquery-public-data.san_francisco_sfpd_incidents.sfpd_incidents` incidents
   )
   WHERE year = 2015

3. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:

   Job ID 12345-1234-5678-1234-123456789 successfully executed: 100%

4. Para insertar una celda de código, haz clic en Código.

5. Para calcular la celda de la latitud y la longitud de cada incidente, agregue los incidentes de cada celda, cree un geopandas DataFrame y añada el centro de cada hexágono de la capa de mapa de calor. Para ello, introduzca el siguiente código:

   # Compute the cell for each incident's latitude and longitude.
   H3_RESOLUTION = 9
   gdf_incidents['h3_cell'] = gdf_incidents.geometry.apply(
       lambda geom: h3.latlng_to_cell(geom.y, geom.x, H3_RESOLUTION)
   )

   # Aggregate the incidents for each hexagon cell.
   count_incidents = gdf_incidents.groupby(by='h3_cell')['unique_key'].count().rename('num_incidents')

   # Construct a new geopandas.GeoDataFrame with the aggregate results.
   # Add the center of each hexagon for the HeatmapLayer to render.
   gdf_incidents_x_cell = gpd.GeoDataFrame(data=count_incidents).reset_index()
   gdf_incidents_x_cell['h3_center'] = gdf_incidents_x_cell['h3_cell'].apply(h3.cell_to_latlng)
   gdf_incidents_x_cell.info()

6. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:

   <class 'geopandas.geodataframe.GeoDataFrame'>
   RangeIndex: 969 entries, 0 to 968
   Data columns (total 3 columns):
   #   Column         Non-Null Count  Dtype
   --  ------         --------------  -----
   0   h3_cell        969 non-null    object
   1   num_incidents  969 non-null    Int64
   2   h3_center      969 non-null    object
   dtypes: Int64(1), object(2)
   memory usage: 23.8+ KB


7. Para insertar una celda de código, haz clic en Código.

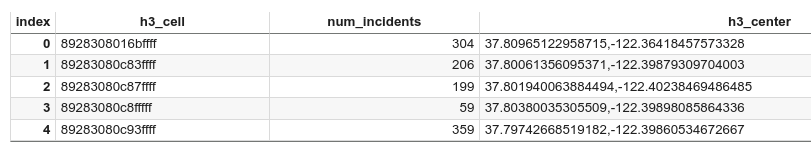

8. Para obtener una vista previa de las cinco primeras filas del DataFrame, introduce el siguiente código:

   # Preview the first five rows.
   gdf_incidents_x_cell.head()

9. Haz clic en  Ejecutar celda.

   El resultado debería ser similar al siguiente:



10. Para insertar una celda de código, haz clic en Código.

11. Para convertir los datos a un formato JSON que pueda usar HeatmapLayer, introduce el siguiente código:

    # Convert to a JSON format recognized by the HeatmapLayer.
    def _make_heatmap_datum(row) -> dict:
      return {
          "latitude": row['h3_center'][0],
          "longitude": row['h3_center'][1],
          "weight": float(row['num_incidents']),
      }

    heatmap_data = gdf_incidents_x_cell.apply(_make_heatmap_datum, axis='columns').values.tolist()

12. Haz clic en  Ejecutar celda.

    Después de ejecutar el código, no se genera ningún resultado en tu cuaderno de Colab. La marca de verificación situada junto a la celda indica que el código se ha ejecutado correctamente.

13. Para insertar una celda de código, haz clic en Código.

14. Para renderizar el mapa de calor, introduce el siguiente código:

    # Render the heatmap.
    heatmap_layer = pdk.Layer(
      "HeatmapLayer",
      id="sfpd_heatmap",
      data=heatmap_data,
      get_position=['longitude', 'latitude'],
      get_weight='weight',
      opacity=0.7,
      radius_pixels=99,  # this limitation can introduce artifacts (see above)
      aggregation='MEAN',
    )
    view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
    display_pydeck_map([heatmap_layer], view_state)

15. Haz clic en  Ejecutar celda.

    El resultado debería ser similar al siguiente:



Limpieza

Para evitar que los recursos utilizados en este tutorial se cobren en tu cuenta de Google Cloud, elimina el proyecto que contiene los recursos o conserva el proyecto y elimina los recursos.

Eliminar el proyecto

Consola

Precaución: Eliminar un proyecto tiene los siguientes efectos:

• Se elimina todo el contenido del proyecto. Si has usado un proyecto que ya existía para las tareas de este documento, cuando lo elimines, también se eliminará cualquier otro trabajo que hayas realizado en él.
• Se pierden los IDs de proyecto personalizados. Cuando creaste este proyecto, es posible que hayas creado un ID de proyecto personalizado que quieras usar en el futuro. Para conservar las URLs que usan el ID del proyecto, como una URL appspot.com, elimina los recursos seleccionados dentro del proyecto en lugar de eliminar todo el proyecto.

Si tienes previsto consultar varias arquitecturas, tutoriales o guías de inicio rápido, reutilizar los proyectos puede ayudarte a no superar los límites de cuota de proyectos.

1. In the Google Cloud console, go to the Manage resources page.

   Go to Manage resources

2. In the project list, select the project that you want to delete, and then click Delete.
3. In the dialog, type the project ID, and then click Shut down to delete the project.

gcloud

Precaución: Eliminar un proyecto tiene los siguientes efectos:

• Se elimina todo el contenido del proyecto. Si has usado un proyecto que ya existía para las tareas de este documento, cuando lo elimines, también se eliminará cualquier otro trabajo que hayas realizado en él.
• Se pierden los IDs de proyecto personalizados. Cuando creaste este proyecto, es posible que hayas creado un ID de proyecto personalizado que quieras usar en el futuro. Para conservar las URLs que usan el ID del proyecto, como una URL appspot.com, elimina los recursos seleccionados dentro del proyecto en lugar de eliminar todo el proyecto.

Si tienes previsto consultar varias arquitecturas, tutoriales o guías de inicio rápido, reutilizar los proyectos puede ayudarte a no superar los límites de cuota de proyectos.

1. In the Google Cloud console, go to the Manage resources page.

   Go to Manage resources

2. In the project list, select the project that you want to delete, and then click Delete.
3. In the dialog, type the project ID, and then click Shut down to delete the project.

Eliminar la clave de API de Google Maps y el cuaderno

Después de eliminar el Google Cloud proyecto, si has usado la API Google Maps, elimina la clave de la API Google Maps de tus secretos de Colab y, opcionalmente, elimina el cuaderno.

1. En Colab, haz clic en  Secretos.

2. Al final de la fila GMP_API_KEY, haz clic en  Eliminar.

3. Opcional: Para eliminar el cuaderno, haz clic en Archivo > Mover a la papelera.

Siguientes pasos

• Para obtener más información sobre las analíticas geoespaciales en BigQuery, consulta el artículo Introducción a las analíticas geoespaciales en BigQuery.
• Para obtener una introducción a la visualización de datos geoespaciales en BigQuery, consulta Visualizar datos geoespaciales.
• Para obtener más información sobre pydeck y otros tipos de gráficos deck.gl, puedes consultar ejemplos en la pydeck galería, el deck.gl catálogo de capas y el deck.gl código fuente de GitHub.
• Para obtener más información sobre cómo trabajar con datos geoespaciales en marcos de datos, consulta la página de introducción de GeoPandas y la guía de usuario de GeoPandas.
• Para obtener más información sobre la manipulación de objetos geométricos, consulta el manual de usuario de Shapely.
• Para obtener más información sobre cómo usar los datos de Google Earth Engine en BigQuery, consulta el artículo Exportar a BigQuery de la documentación de Google Earth Engine.
