Depois de recolher métricas das cargas de trabalho implementadas no Google Distributed Cloud (GDC) air-gapped, pode começar a analisá-las. Para analisar as métricas, pode visualizá-las e filtrá-las em painéis de controlo do Grafana informativos ou aceder às mesmas diretamente a partir do Cortex através da ferramenta curl
para scripting e automatização flexíveis.
Esta página fornece instruções detalhadas sobre como consultar e visualizar as suas métricas através da interface do utilizador do Grafana e da ferramenta curl
para o ponto final do Cortex, de modo a obter estatísticas sobre o desempenho da sua carga de trabalho.
Pode aceder às suas métricas através de um dos dois métodos seguintes:
- Painéis de controlo do Grafana: explore tendências e identifique anomalias com visualizações intuitivas de métricas importantes, como a utilização da CPU, o consumo de armazenamento e a atividade de rede. O Grafana oferece uma interface intuitiva para filtrar e analisar os dados da carga de trabalho em painéis de controlo.
- Ponto final do Cortex: para exemplos de utilização mais avançados, consulte diretamente a instância do Cortex do seu projeto através da ferramenta
curl
numa linha de comandos. O Cortex armazena as métricas do Prometheus do seu projeto e fornece um ponto final HTTP para acesso programático. Este acesso permite-lhe exportar dados, automatizar tarefas e criar integrações personalizadas.
Antes de começar
Para receber as autorizações necessárias para consultar e visualizar métricas nos painéis de controlo do Grafana, peça ao administrador de IAM da organização ou ao administrador de IAM do projeto que lhe conceda uma das funções predefinidas de visualizador do Grafana da organização ou visualizador do Grafana do projeto. Consoante o nível de acesso e as autorizações de que precisa, pode obter funções do Grafana numa organização ou num projeto.
Em alternativa, para receber as autorizações necessárias para consultar métricas do ponto final do Cortex, peça ao administrador de IAM do projeto para lhe conceder a função de visualizador do Prometheus do Project Cortex no seu espaço de nomes do projeto.
Para mais informações sobre estas funções, consulte o artigo Prepare as autorizações de IAM.
Obtenha e filtre as suas métricas
Selecione um dos seguintes métodos para criar consultas, visualizar tendências e filtrar métricas das cargas de trabalho do seu projeto:
Painéis de controlo do Grafana
Esta secção descreve como aceder às suas métricas através dos painéis de controlo do Grafana.
Identifique o seu ponto final do Grafana
O seguinte URL é o ponto final da instância do Grafana do seu projeto:
https://GDC_URL/PROJECT_NAMESPACE/grafana
Substitua o seguinte:
GDC_URL
: o URL da sua organização no GDC.PROJECT_NAMESPACE
: o espaço de nomes do seu projeto.Por exemplo, o ponto final do Grafana para o projeto
platform-obs
na organizaçãoorg-1
éhttps://org-1/platform-obs/grafana
.
Veja métricas na interface do utilizador do Grafana
Recupere métricas na interface do utilizador do Grafana:
- Na consola do GDC, selecione o seu projeto.
- No menu de navegação, selecione Operações > Monitorização.
Clique em Ver tudo no Grafana.
É aberta uma nova página com o seu ponto final do Grafana e apresenta a interface do utilizador.
Na interface do utilizador, clique em explorar Explorar no menu de navegação para abrir a página Explorar.
No menu da barra Explorar, selecione uma origem de dados para obter métricas, de acordo com o tipo de universo:
Universos de zona única: selecione prometheus para apresentar métricas da zona única do seu universo.
Universos multizona: o Grafana pode ligar-se a diferentes zonas e mostrar dados entre zonas. Selecione Métricas ZONE_NAME para apresentar métricas de qualquer zona do seu universo, independentemente da zona em que tem sessão iniciada.
Além disso, para ter visualizações de dados entre zonas num único painel de controlo e adicionar várias zonas à sua consulta, selecione Misto como origem de dados.
Introduza uma consulta para pesquisar métricas através de expressões PromQL (Prometheus Query Language). Pode concluir este passo de qualquer uma das seguintes formas:
- Selecione uma métrica e uma etiqueta para a sua consulta nos menus Métrica e Filtros de etiquetas. Clique em adicionar Adicionar para adicionar mais etiquetas à sua consulta. Em seguida, clique em Executar consulta.
- Introduza a consulta diretamente no campo de texto Métricas e prima Shift+Enter para executar a consulta.
A página apresenta as métricas que correspondem à sua consulta.

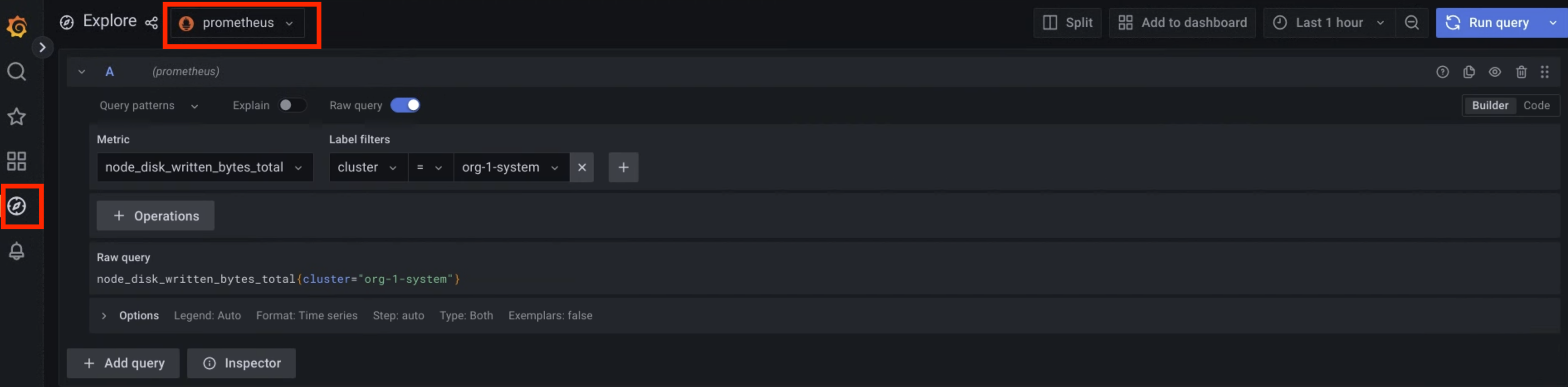

Figura 1. Opção de menu para consultar métricas a partir da interface do utilizador do Grafana.
Na figura 1, a opção prometheus apresenta a interface que lhe permite criar consultas a partir do Grafana para obter métricas.
Para ver exemplos de valores de etiquetas que pode usar para consultar métricas, consulte o artigo Consultas e etiquetas de exemplo.
Ponto final do Cortex
Esta secção descreve como aceder às suas métricas através do Cortex.
Identifique o seu ponto final do Cortex
O seguinte URL é o ponto final da instância do Cortex do seu projeto:
https://GDC_URL/PROJECT_NAMESPACE/cortex/prometheus/
Substitua o seguinte:
GDC_URL
: o URL da sua organização no GDC.PROJECT_NAMESPACE
: o espaço de nomes do seu projeto.Por exemplo, o ponto final do Cortex para o projeto
platform-obs
na organizaçãoorg-1
éhttps://org-1/platform-obs/cortex/prometheus/
.
Autentique o pedido curl
- Transfira e instale a CLI gcloud.
Defina a propriedade gdcloud:
core/organization_console_url
gdcloud config set core/organization_console_url https://GDC_URL
Inicie sessão com o Fornecedor de identidade configurado:
gdcloud auth login
Use o seu nome de utilizador e palavra-passe para autenticar e iniciar sessão.
Quando o início de sessão for bem-sucedido, pode usar o cabeçalho de autorização no seu pedido cURL através do comando
gdcloud auth print-identity-token
. Para mais informações, consulte gdcloud auth.
Chame o ponto final do Cortex
Conclua os passos seguintes para aceder ao ponto final do Cortex através da ferramenta curl
:
- Autentique o
curl
pedido. Use
curl
para chamar o ponto final do Cortex e estender o URL através da API HTTP Prometheus padrão (https://prometheus.io/docs/prometheus/latest/querying/api/) para consultar métricas.Segue-se um exemplo de um pedido
curl
:curl https://GDC_URL/PROJECT_NAME/cortex/prometheus/api/v1/query?query=my_metric{cluster="my-cluster"}&time=2015-07-01T20:10:51.781Z \ -H "Authorization: Bearer $(gdcloud auth print-identity-token \ --audiences=https://GDC_URL)"
Obtém o resultado após o comando. A resposta da API está no formato JSON.
Consultas e etiquetas de exemplo
Pode consultar métricas através do nome da métrica e de pares de chave-valor para etiquetas. Uma consulta PromQL tem a seguinte sintaxe:
metric_name{label_one="value", label_two="value"}
As etiquetas permitem-lhe diferenciar as caraterísticas de uma métrica. Desta forma, os autores dos contentores fazem com que as respetivas cargas de trabalho gerem métricas e adicionem etiquetas para filtrar essas métricas.
Por exemplo, pode ter uma métrica api_http_requests_total
para contabilizar o número de pedidos HTTP recebidos. Em seguida, pode adicionar uma etiqueta request_method
nesta métrica, que assume um valor POST
, GET
ou PUT
. Consequentemente, cria três streams de métricas para cada tipo de pedido que possa receber. Neste caso, para encontrar o número de pedidos HTTP GET
, execute a seguinte consulta:
api_http_requests_total{request_method="GET"}
Consulte https://prometheus.io/docs/practices/naming/ para mais informações sobre métricas e etiquetas.
Seguem-se algumas das etiquetas predefinidas que o recurso personalizado MonitoringTarget
adiciona. Pode usar estas etiquetas predefinidas para consultar métricas:
_gdch_service
: o diminutivo do serviço.cluster
: o nome do cluster.container_name
: o nome do contentor num agrupamento.namespace_name
: o espaço de nomes do seu projeto.pod_name
: o prefixo do nome do agrupamento.
A tabela seguinte descreve as etiquetas que o Prometheus adiciona automaticamente:
Etiqueta de métrica | Descrição |
---|---|
job |
O nome interno da tarefa de recolha usada para recolher a métrica. As tarefas
criadas pelo recurso personalizado MonitoringTarget têm um nome
com o seguinte padrão:obs-system/OBS_SHADOW_PROJECT_NAME/MONITORINGTARGET_NAME.MONITORINGTARGET_NAMESPACE/I/J I e J são números únicos determinados internamente
para evitar conflitos de nomes. |
instance |
O $IP:$PORT do serviço descontinuado. Se um recurso de carga de trabalho tiver várias réplicas, use este campo para as diferenciar. |
Os exemplos de código seguintes mostram a utilização de pares de chave-valor para etiquetas para consultar diferentes métricas:
Veja todas as streams de métricas das operações processadas no seu projeto:
processed_ops_total
Veja as operações processadas recolhidas num cluster do Kubernetes:
processed_ops_total{cluster="CLUSTER_NAME"}
Veja a utilização da CPU recolhida num cluster do Kubernetes:
cpu_usage{cluster="CLUSTER_NAME"}
Use a ferramenta de reetiquetagem de métricas para adicionar etiquetas não expostas inicialmente pelos contentores
eliminados e mudar o nome das métricas produzidas. Tem de configurar o recurso personalizado MonitoringTarget
para adicionar etiquetas às métricas que recolhe.
Especifique essas etiquetas no campo metricsRelabelings
do recurso personalizado.
Para mais informações, consulte o artigo
Métricas de etiquetas.
