Exemplos de consultas MQL

Neste documento, apresentamos a linguagem de consulta do Monitoring (MQL, na sigla em inglês) por meio de exemplos. No entanto, não tenta cobrir todos os aspectos da linguagem. O MQL é documentada de maneira abrangente na referência da linguagem de consulta do Monitoring.

Para informações sobre políticas de alertas baseadas em MQL, consulte Políticas de alertas com MQL.

É possível escrever uma consulta específica de várias formas: A linguagem é flexível, e há muitos atalhos que você pode usar depois de conhecer a sintaxe. Para mais informações, veja Consultas de formato restrito.

Antes de começar

Para acessar o editor de código usando o Metrics Explorer, faça o seguinte: seguintes:

1. No Console do Google Cloud, acesse a página do  Metrics Explorer:

   Acesse o Metrics explorer

   Se você usar a barra de pesquisa para encontrar essa página, selecione o resultado com o subtítulo Monitoring.

2. Na barra de ferramentas do painel do criador de consultas, selecione o botão  MQL ou  PromQL.
3. Verifique se MQL está selecionado na opção de ativar/desativar Idioma. A alternância de idiomas está na mesma barra de ferramentas que permite formatar sua consulta.

Para executar uma consulta, cole-a no editor e clique em Executar consulta. Para uma introdução a esse editor, consulte Usar o editor de código para MQL.

Convém ter alguma familiaridade com os conceitos do Cloud Monitoring, incluindo tipos de métricas, tipos de recursos monitorados e séries temporais. Para ver uma introdução a esses conceitos, consulte Métricas, séries temporais e recursos.

Modelo de dados

As consultas MQL recuperam e manipulam dados no banco de dados de séries temporais do Cloud Monitoring. Esta seção apresenta alguns dos conceitos e terminologia relacionados a esse banco de dados. Para informações detalhadas, consulte o tópico de referência Modelo de dados.

Toda série temporal se origina de um único tipo de recurso monitorado, e cada série temporal coleta dados de um tipo de métrica. Um descritor de recurso monitorado define um tipo de recurso monitorado. Da mesma forma, um descritor de métrica define um tipo de métrica. Por exemplo, o tipo de recurso pode ser gce_instance, uma a máquina virtual (VM) do Compute Engine e o tipo de métrica pode ser compute.googleapis.com/instance/cpu/utilization, o uso da CPU da VM do Compute Engine.

Esses descritores também especificam um conjunto de rótulos usados para coletar informações sobre outros atributos da métrica ou do tipo de recurso. Por exemplo, os recursos normalmente têm um rótulo zone, usado para registrar a localização geográfica do recurso.

Uma série temporal é criada para cada combinação de valores dos rótulos do par de um descritor de métrica e um descritor de recurso monitorado.

É possível encontrar os rótulos disponíveis para os tipos de recursos no Lista de recursos monitorados, por exemplo gce_instance. Para encontrar os rótulos dos tipos de métricas, consulte a Lista de métricas. por exemplo, consulte as métricas do Compute Engine.

O banco de dados do Cloud Monitoring armazena as série temporal de um determinado métrica e tipo de recurso em uma tabela. A métrica e o tipo de recurso atuam como o identificador da tabela. Essa consulta MQL busca a tabela de séries temporais que registra a utilização da CPU de instâncias do Compute Engine:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization

Há uma série temporal na tabela para cada combinação exclusiva de métricas. e valores de rótulo de recurso.

As consultas MQL recuperam dados de série temporal dessas tabelas e os transformam em tabelas de saída. Essas tabelas de saída podem ser transmitidas para outras operações. Por exemplo, é possível isolar a série temporal gravada por recursos em uma determinada zona ou conjunto de zonas transmitindo a tabela recuperada como entrada de uma operação filter:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| filter zone =~ 'us-central.*'

A consulta anterior resulta em uma tabela que contém apenas a série temporal de recursos em uma zona que começa com us-central.

As consultas MQL são estruturadas para passar a saída de uma operação como entrada para a operação seguinte. Essa abordagem baseada em tabela permite vincular operações para manipular esses dados filtrando, selecionando e realizando outras operações de banco de dados conhecidas, como junções internas e externas. Você também pode executar várias funções nos dados da série temporal como os dados são transmitidos de uma operação a outra.

As operações e funções disponíveis na MQL são documentadas de forma abrangente na Referência da linguagem de consulta do Monitoring.

Estrutura da consulta

Uma consulta é composta por uma ou mais operações. As operações são vinculadas ou canalizadas para que a saída de uma operação seja a entrada para a próxima. Portanto, o resultado de uma consulta depende da ordem das operações. Algumas das coisas que você pode fazer incluem:

• Inicie uma consulta com uma fetch ou outra operação de seleção.
• Crie uma consulta com várias operações conectadas.
• Selecione um subconjunto de informações com operações filter.
• Agregue informações relacionadas com operações group_by.
• Observe os valores atípicos com as operações top e bottom.
• Combine várias consultas com operações { ; } e join.
• Use a operação e as funções value para calcular proporções e outros valores.

Nem todas as consultas usam todas essas opções.

Esses exemplos introduzem apenas algumas das operações e funções disponíveis. Para informações detalhadas sobre a estrutura de consultas MQL, consulte o tópico de referência Estrutura de consulta.

Esses exemplos não especificam duas coisas que você pode esperar ver: períodos e alinhamento. As seções a seguir explicam o motivo.

Períodos

Quando você usa o editor de código, as configurações do gráfico definem para as consultas. Por padrão, o período do gráfico é definido como uma hora.

Para mudar o intervalo de tempo do gráfico, use o seletor de intervalo de tempo. Para Por exemplo, se você quiser visualizar os dados da última semana, selecione Última uma semana no seletor de intervalo de tempo. Também é possível especificar um horário de início e de término ou especificar um horário para visualização.

Para mais informações sobre intervalos de tempo no editor de código, consulte Intervalos de tempo, gráficos e o editor de código

Alinhamento

Muitas das operações usadas nesses exemplos, como as operações join e group_by, dependem de todos os pontos de série temporal em uma tabela que ocorre em intervalos regulares. O ato de alinhar todos os pontos em carimbos de data/hora regulares é chamado de alinhamento. Normalmente, o alinhamento é feito implicitamente nenhum dos exemplos aqui mostra isso.

O MQL alinha automaticamente as tabelas para as operações join e group_by quando necessário, mas o MQL também permite fazer o alinhamento explicitamente.

• Para informações gerais sobre o conceito de alinhamento, consulte Alinhamento: agregação dentro de séries.

• Para informações sobre alinhamento na MQL, consulte o tópico de referência Alinhamento. O alinhamento pode ser controlado explicitamente usando as operações align e every.

Buscar e filtrar dados

As consultas MQL começam com a recuperação e seleção ou filtragem dados. Esta seção ilustra algumas etapas básicas de recuperação e e filtragem com o MQL.

Recuperar dados de série temporal

Uma consulta sempre começa com uma operação fetch, que recupera o tempo do Cloud Monitoring.

A consulta mais simples consiste em uma única operação fetch e um argumento que identifica a série temporal a ser buscada, como a seguinte:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization

O argumento consiste em um tipo de recurso monitorado, gce_instance, um par de caracteres de dois pontos, :: e um tipo de métrica, compute.googleapis.com/instance/cpu/utilization.

Essa consulta recupera a série temporal gravada por instâncias do Compute Engine para o tipo de métrica compute.googleapis.com/instance/cpu/utilization, que registra o uso da CPU dessas instâncias.

Se você executar a consulta no editor de código do Metrics Explorer, você recebe um gráfico mostrando cada uma das série temporal solicitadas:

Cada uma das séries temporais solicitadas é exibida como uma linha no gráfico. Cada série temporal inclui uma lista de valores com carimbo de data/hora da métrica de utilização da CPU de uma instância de VM nesse projeto.

As série temporal são armazenadas no armazenamento de back-end usado pelo Cloud Monitoring tabelas. A operação fetch organiza a série temporal para os recursos monitorados e de métricas em uma tabela e, em seguida, retorna a tabela. Os dados retornados são exibidos no gráfico.

A operação fetch é descrita, junto com os argumentos dela, na página de referência da operação fetch. Para mais informações sobre os dados produzidos por operações, consulte as páginas de referência de séries temporais e tabelas.

Filtrar operações

As consultas normalmente consistem em uma combinação de várias operações. A combinação mais simples é canalizar a saída de uma operação na entrada da próxima usando o operador de barra vertical, |. O exemplo a seguir ilustra o uso de uma barra vertical para inserir a tabela em uma operação de filtro:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| filter instance_name =~ 'gke.*'

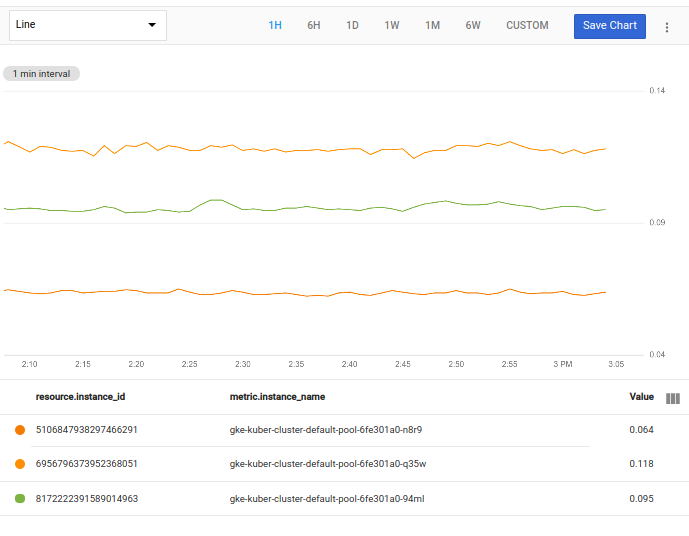

Essa consulta encaminha a tabela, retornada pela operação fetch mostrada na exemplo anterior, em uma operação filter que toma como uma expressão que seja avaliado como um valor booleano. Neste exemplo, a expressão significa "instance_name começa com gke".

A operação filter usa a tabela de entrada, remove a série temporal para a qual o filtro é falso e gera a tabela resultante. A captura de tela a seguir mostra o gráfico resultante:

Se você não tiver nenhum nome de instância que comece com gke, altere o filtro antes de tentar essa consulta. Por exemplo, se você tiver instâncias de VM com apache no início dos nomes, use o seguinte filtro:

 | filter instance_name =~ 'apache.*'

A expressão filter é avaliada uma vez para cada série temporal de entrada. Se a expressão for avaliada como true, essa série temporal será incluída na saída. Nesse exemplo, a expressão de filtro faz uma correspondência de expressão regular, =~, no rótulo instance_name de cada série temporal. Se o valor do rótulo corresponder à expressão regular 'gke.*', a série temporal será incluída na saída. Caso contrário, a série temporal é descartada da saída.

Para mais informações sobre filtragem, consulte a página de referência filter. O predicado filter pode ser qualquer expressão arbitrária que retorne um valor booleano. Para mais informações, consulte Expressões.

Agrupar e agregar

O agrupamento permite agrupar série temporal com dimensões específicas. A agregação combina todas as séries temporais de um grupo em uma série temporal de saída.

A consulta a seguir filtra a saída da operação fetch inicial para reter apenas as séries temporais de recursos em uma zona que começa com us-central. Em seguida, ela agrupa as séries temporais por zona e as combina usando a agregação mean.

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| filter zone =~ 'us-central.*'
| group_by [zone], mean(val())

A tabela resultante da operação group_by tem uma série temporal por zona. A captura de tela a seguir mostra o gráfico resultante:

A operação group_by usa dois argumentos, separados por vírgula, ,. Esses argumentos determinam o comportamento de agrupamento preciso. Neste exemplo, group_by [zone], mean(val()), os argumentos funcionam da seguinte maneira:

• O primeiro argumento, [zone], é uma expressão de mapa que determina agrupamento da série temporal. Neste exemplo, são especificados os rótulos usar para agrupamento. A etapa de agrupamento coleta todas as série temporal de entrada que têm os mesmos valores de saída zone em um grupo. Neste exemplo, coleta as série temporal das VMs do Compute Engine em uma zona.

  A série temporal de saída tem apenas um rótulo zone, com o valor copiado de a série temporal de entrada no grupo. Outros rótulos na série temporal de entrada são descartados da série temporal de saída.

  A expressão de mapa pode fazer muito mais do que listar rótulos. Para mais informações, consulte a página de referência map.

• O segundo argumento, mean(val()), determina como a série temporal em cada são combinados, ou agregados, em uma série temporal de saída. Cada na série temporal de saída de um grupo é o resultado da agregação os pontos com o mesmo carimbo de data/hora de todas as série temporal de entrada no grupo.

  A função de agregação, mean, neste exemplo, determina o valor agregado. A função val() retorna os pontos. a ser agregada, a função de agregação é aplicada a esses pontos. Nesse exemplo, você obtém a média da utilização da CPU das máquinas virtuais na zona em cada ponto de tempo de saída.

  A expressão mean(val()) é um exemplo de uma expressão de agregação.

A operação group_by sempre combina agrupamento e agregação. Se você especificar um agrupamento, mas omitir o argumento de agregação, a group_by usará uma agregação padrão, aggregate(val()), que seleciona uma função apropriada para o tipo de dados. Consulte aggregate para ver a lista de funções de agregação padrão.

Usar group_by com uma métrica com base em registros

Suponha que você tenha criado uma métrica com base em registros de distribuição para extrair o número de pontos de dados processados com base em um conjunto de entradas longas, incluindo strings como seguintes:

... entry ID 1 ... Processed data points 1000 ...
... entry ID 2 ... Processed data points 1500 ...
... entry ID 3 ... Processed data points 1000 ...
... entry ID 4 ... Processed data points 500 ...

Para criar uma série temporal que mostre a contagem de todos os pontos de dados processados, use um MQL como este:

fetch global
| metric 'logging.googleapis.com/user/metric_name'
| group_by [], sum(sum_from(value))

Para criar uma métrica de distribuição com base em registros, consulte Configurar métricas de distribuição.

Excluir colunas de um grupo

Você pode usar o modificador drop em um mapeamento para excluir colunas de um grupo. Por exemplo, a métrica core_usage_time do Kubernetes tem seis colunas:

fetch k8s_container :: kubernetes.io/container/cpu/core_usage_time
| group_by [project_id, location, cluster_name, namespace_name, container_name]

Se você não precisa agrupar pod_name, exclua-o com drop:

fetch k8s_container :: kubernetes.io/container/cpu/core_usage_time
| group_by drop [pod_name]

Selecionar série temporal

Os exemplos nesta seção ilustram maneiras de selecionar séries temporais específicas de uma tabela de entrada.

Selecionar série temporal superior ou inferior

Para ver os dados da série temporal das três instâncias do Compute Engine com a maior utilização da CPU no projeto, digite a seguinte consulta:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| top 3

A captura de tela a seguir mostra o resultado de um projeto:

É possível recuperar a série temporal com a menor utilização da CPU substituindo top por bottom.

A operação top gera uma tabela com um número especificado de séries temporais selecionadas da tabela de entrada. As séries temporais incluídas na saída têm o maior valor para algum aspecto da série temporal.

Como essa consulta não especifica uma maneira de ordenar a série temporal, ela retorna essas série temporal com o maior valor para o ponto mais recente. Para especificar como determinar quais série temporal têm o maior valor, podem fornecer um argumento para a operação top. Por exemplo, o consulta anterior é equivalente à seguinte consulta:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| top 3, val()

A expressão val() seleciona o valor do ponto mais recente em cada série temporal a que se aplica. Portanto, a consulta retorna essas série temporal com o maior valor para o ponto mais recente.

Você pode fornecer uma expressão que agrega em alguns ou todos os pontos de uma série temporal para fornecer o valor de classificação. Veja a seguir a média de todos os pontos nos últimos 10 minutos:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| top 3, mean(val()).within(10m)

Se a função within não for usada, a função mean será aplicada aos valores de todos os pontos exibidos na série temporal.

A operação bottom funciona de maneira semelhante. A consulta a seguir encontra o valor do maior ponto em cada série temporal com max(val()) e seleciona as três séries temporais para as quais esse valor é o menor:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| bottom 3, max(val())

A captura de tela abaixo mostra um gráfico exibindo os streams com os menores picos:

Excluir os n resultados superiores ou inferiores da série temporal

Considere um cenário em que você tem muitas instâncias de VM do Compute Engine. Algumas delas consomem muito mais memória do que a maioria das instâncias. e esses outliers estão dificultando a visualização dos padrões de uso na um grupo maior. Os gráficos de utilização da CPU são parecidos com estes:

Você quer excluir os três outliers do gráfico para poder ver os padrões no grupo maior de forma mais clara.

Excluir as três principais séries temporais em uma consulta que recupera a série temporal para o uso da CPU do Compute Engine, use a operação de tabela top para identificar a série temporal e a operação de tabela outer_join para excluir a série temporal identificada dos resultados. Você pode usar o seguinte consulta:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| {
    top 3 | value [is_default_value: false()]
  ;
    ident
  }
| outer_join true(), _
| filter is_default_value
| value drop [is_default_value]

A operação fetch retorna uma tabela de série temporal para o uso da CPU de todas as instâncias. Essa tabela é processada em duas tabelas resultantes:

• A operação de tabela top n gera uma tabela que contém a hora n com os valores mais altos. Nesse caso, n = 3. O resultado contém as três séries temporais a serem excluídas.

  A tabela que contém as três principais série temporal é canalizada para uma Operação de tabela value. Essa operação adiciona outra coluna para cada uma das série temporal na tabela dos três principais. Essa coluna, is_default_value recebe o valor booleano false para todos série temporal na tabela dos três primeiros.

• A operação ident retorna a mesma tabela que foi canalizada para ela: na tabela original de série temporal de uso da CPU. Nenhuma das vezes séries nesta tabela têm a coluna is_default_value.

A tabela de três partes e a tabela original são canalizadas para a Operação de tabela outer_join. A tabela dos três primeiros é a tabela à esquerda na mesclagem, a tabela buscada é a tabela direita na mesclagem. A junção externa é configurada para fornecer o valor true como o valor do qualquer campo que não exista em uma linha que estiver sendo mesclada. O resultado a outer join é uma tabela mesclada, com as linhas das três tabelas do topo mantendo na coluna is_default_value, com o valor false, e todas as linhas da da tabela original que também não estavam entre as três primeiras, obtendo as Coluna is_default_value com o valor true.

A tabela resultante da mesclagem é transmitida para o filter. uma operação de tabela, que filtra as linhas que têm um de false na coluna is_default_value. A tabela resultante contém as linhas da tabela buscada originalmente sem as linhas da tabela três principais. Esta tabela contém o conjunto pretendido de série temporal, com o is_default_column adicionado.

A etapa final é descartar a coluna is_default_column que foi adicionada pelo a junção, de modo que a tabela de saída tenha as mesmas colunas que a consulta original tabela.

A captura de tela abaixo mostra o gráfico da consulta anterior:

É possível criar uma consulta para excluir as série temporal com o menor Uso da CPU substituindo top n por bottom n.

A capacidade de excluir outliers pode ser útil nos casos em que você deseja definir um alerta, mas não quiser que os outliers acionem o alerta constantemente. A consulta de alerta a seguir usa a mesma lógica de exclusão que a anterior consulta para monitorar o uso limite da CPU por um conjunto de pods do Kubernetes depois de excluir os dois pods principais:

fetch k8s_container
| metric 'kubernetes.io/container/cpu/limit_utilization'
| filter (resource.cluster_name == 'CLUSTER_NAME' &&
          resource.namespace_name == 'NAMESPACE_NAME' &&
          resource.pod_name =~ 'POD_NAME')
| group_by 1m, [value_limit_utilization_max: max(value.limit_utilization)]
| {
    top 2 | value [is_default_value: false()]
  ;
    ident
  }
| outer_join true(), _
| filter is_default_value
| value drop [is_default_value]
| every 1m
| condition val(0) > 0.73 '1'

Selecionar a parte superior ou inferior dos grupos

As operações de tabela top e bottom selecionam séries temporais de toda a tabela de entrada. As operações top_by e bottom_by agrupam a série temporal em uma tabela e, em seguida, selecionam algumas séries temporais de cada grupo.

A consulta a seguir seleciona a série temporal em cada zona com o maior valor de pico:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| top_by [zone], 1, max(val())

A expressão [zone] indica que um grupo consiste em a série temporal com o mesmo valor da coluna zone. O 1 no top_by indica quantas séries temporais devem ser selecionadas no grupo de cada zona. A expressão max(val()) procura o maior valor em o intervalo de tempo do gráfico em cada série temporal.

Você pode usar qualquer função de agregação no lugar de max. Por exemplo, o comando a seguir usa o agregador mean e within para especificar o intervalo de classificação de 20 minutos. Ele seleciona as duas principais séries temporais em cada zona:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| top_by [zone], 2, mean(val()).within(20m)

No exemplo anterior, há apenas uma instância na zona us-central-c, então só há uma série temporal retornada; não há um "top 2" no grupo.

Combinar seleções com union

Você pode combinar operações de seleção, como top e bottom, para criar gráficos que mostram ambos. Por exemplo, a consulta a seguir retorna a série temporal única com o valor máximo e a série temporal única com o valor mínimo:

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| {
    top 1, max(val())
  ;
    bottom 1, min(val())
  }
| union

Observação :o recuo e alinhamento dos componentes da consulta são para facilitar a leitura. O MQL não depende de espaço.

O gráfico resultante mostra duas linhas, a que contém o maior valor e a que contém o menor:

É possível usar chaves, { }, para especificar sequências de operações, cada uma produzindo uma tabela de séries temporais como saída. As operações individuais são separadas por ponto-e-vírgula, ;.

Nesse exemplo, a operação fetch retorna uma única tabela, que é canalizada para cada uma das duas operações na sequência, uma operação top e uma operação bottom. Cada uma dessas operações resulta em uma tabela de saída com base na mesma tabela de entrada. A operação union combina as duas tabelas em uma, que é exibida no gráfico.

Saiba mais sobre o sequenciamento de operações usando { } na referência Estrutura de consulta do tópico.

Combinar série temporal com valores diferentes para um rótulo

Suponha que você tenha várias série temporal para o mesmo tipo de métrica e você quer combinar alguns deles. Se você quiser selecioná-los com base nos valores de um único rótulo, não será possível criar a consulta usando a interface do criador de consultas no Metrics Explorer. Você precisa filtrar dois ou mais valores diferentes do mesmo rótulo, mas o criador de consultas interface requer que uma série temporal corresponda a todos os filtros a serem selecionados: a correspondência de rótulo é um teste AND. Nenhuma série temporal pode ter duas valores para o mesmo rótulo, mas não é possível criar um teste OR para filtros no Criador de consultas.

A consulta a seguir recupera a série temporal do Compute Engine instance/disk/max_read_ops_count para duas métricas específicas do Compute Engine instâncias e alinha a saída em intervalos de um minuto:

fetch gce_instance
| metric 'compute.googleapis.com/instance/disk/max_read_ops_count'
| filter (resource.instance_id == '1854776029354445619' ||
          resource.instance_id == '3124475757702255230')
| every 1m

O gráfico a seguir mostra um resultado dessa consulta:

Se você quiser encontrar a soma dos valores máximos de max_read_ops_count para estes duas VMs e somá-las, é possível fazer o seguinte:

• Encontre o valor máximo de cada série temporal usando a função Operador de tabela group_by, especificando o mesmo valor de 1 minuto período de alinhamento e agregação ao longo do período com o agregador max para criar uma coluna chamada max_val_of_read_ops_count_max na saída tabela.
• Encontre a soma da série temporal usando o operador de tabela group_by e ao agregador sum na coluna max_val_of_read_ops_count_max.

Confira abaixo a consulta:

fetch gce_instance
| metric 'compute.googleapis.com/instance/disk/max_read_ops_count'
| filter (resource.instance_id == '1854776029354445619' ||
          resource.instance_id == '3124475757702255230')
| group_by 1m, [max_val_of_read_ops_count_max: max(value.max_read_ops_count)]
| every 1m
| group_by [], [summed_value: sum(max_val_of_read_ops_count_max)]

O gráfico a seguir mostra um resultado dessa consulta:

Calcule estatísticas de percentil ao longo do tempo e entre streams

Para calcular um valor de stream percentual em uma janela deslizante separadamente para cada use uma operação group_by temporal. Por exemplo, os seguintes calcula o valor do 99o percentil de um stream em um período de 1 hora janela:

fetch gce_instance :: compute.googleapis.com/instance/cpu/utilization
| group_by 1h, percentile(val(), 99)
| every 1m

Para calcular a mesma estatística de percentil em um momento específico dos streams, Em vez de ao longo do tempo em um stream, use uma operação group_by espacial:

fetch gce_instance :: compute.googleapis.com/instance/cpu/utilization
| group_by [], percentile(val(), 99)

Calcular proporções

Suponha que você tenha criado um serviço da Web distribuído que seja executado em instâncias de VM do Compute Engine e use o Cloud Load Balancing.

Você quer ver um gráfico que exibe a proporção de solicitações que retornam respostas HTTP 500 (erros internos) para o número total de solicitações. Ou seja, a proporção de falha de solicitação. Esta seção ilustra várias maneiras de calcular a proporção de solicitações com falha.

O Cloud Load Balancing usa o tipo de recurso monitorado http_lb_rule. O tipo de recurso monitorado http_lb_rule tem um rótulo matched_url_path_rule que registra o prefixo dos URLs definidos na regra. O valor padrão é UNMATCHED.

O tipo de métrica loadbalancing.googleapis.com/https/request_count tem um rótulo response_code_class. Esse rótulo captura a classe de códigos de resposta.

Usar outer_join e div

A consulta a seguir determina as respostas 500 de cada valor do rótulo matched_url_path_rule em cada recurso monitorado http_lb_rule no projeto. Em seguida, ele une essa tabela de contagem de falhas à tabela original, que contém todas as contagens de respostas e divide os valores para mostrar a proporção de respostas de falha para o total de respostas:

fetch https_lb_rule::loadbalancing.googleapis.com/https/request_count
| {
    filter response_code_class = 500
  ;
    ident
  }
| group_by [matched_url_path_rule]
| outer_join 0
| div

O gráfico a seguir mostra o resultado de um projeto:

As áreas sombreadas em volta das linhas do gráfico são larguras de banda mínimas/máximas. Para mais informações, consulte Larguras de banda mínimas/máximas.

A operação fetch gera uma tabela de séries temporais contendo contagens de solicitações de todas as consultas com balanceamento de carga. Essa tabela é processada de duas maneiras pelas duas sequências de operação nas chaves.

• filter response_code_class = 500 gera apenas a série temporal que tem o rótulo response_code_class com o valor 500. A série temporal resultante conta as solicitações com códigos de resposta HTTP 5xx (erro).

  Essa tabela é o numerador da proporção.

• A operação ident, ou identidade, gera sua entrada, portanto, essa operação retorna a tabela buscada originalmente. Essa é a tabela que contém série temporal com contagens para cada código de resposta.

  Essa tabela é o denominador da proporção.

As tabelas de numerador e denominador, produzidas pelas operações filter e ident, respectivamente, são processadas separadamente pela operação group_by. A operação group_by agrupa a série temporal em cada tabela pelo valor do rótulo matched_url_path_rule e soma as contagens de cada valor do rótulo. Essa operação group_by não declara explicitamente a função de agregador. Portanto, um padrão, sum, é usado.

• Para a tabela filtrada, o resultado group_by é o número de solicitações que retornam uma resposta 500 para cada valor matched_url_path_rule.

• Para a tabela de identidade, o resultado group_by é o número total de solicitações para cada valor de matched_url_path_rule.

Essas tabelas são canalizadas para a operação outer_join, que combina séries temporais com valores de rótulo correspondentes, uma de cada uma das duas tabelas de entrada. As séries temporais pareadas são compactadas ao corresponder o carimbo de data/hora de cada ponto em uma série temporal com o carimbo de data/hora de um ponto em outra série temporal. Para cada par de pontos correspondentes, outer_join produz um único ponto de saída com dois valores, um de cada uma das tabelas de entrada. A série temporal compactada é gerada pela junção com os mesmos rótulos das duas séries temporais de entrada.

Com a outer join, se um ponto da segunda tabela não tiver de correspondência no primeiro, é necessário fornecer um valor substituto. Neste exemplo, um ponto com o valor 0, o argumento para a operação outer_join, é usado.

Observação: por que usar zero como valor? Se um recurso monitorado nunca respondeu com uma resposta 500, não há valor de contagem para as respostas 500. O valor de reserva fornece um valor de zero para a contagem.

Por fim, a operação div usa cada ponto com dois valores e divide os valores para produzir um único ponto de saída: a proporção de 500 respostas para todas as respostas de cada mapa de URL.

A string div é o nome da função div, que divide dois valores numéricos. Mas é usada aqui como uma operação. Quando usadas como operações, funções como div esperam dois valores em cada ponto de entrada (o que join garante) e produzem um único valor para o ponto de saída correspondente.

A parte | div da consulta é um atalho para | value val(0) / val(1). A operação value permite que expressões arbitrárias nas colunas de valor de uma tabela de entrada produzam as colunas de valor da tabela de saída. Para mais informações, consulte as páginas de referência da operação value e de expressões.

Usar ratio

A função div pode ser substituída por qualquer função em dois valores, mas como as proporções são usadas com frequência, a MQL fornece uma operação de tabela ratio que calcula proporções diretamente.

A consulta a seguir é equivalente à versão anterior, usando outer_join e div:

fetch https_lb_rule::loadbalancing.googleapis.com/https/request_count
| {
    filter response_code_class = 500
  ;
    ident
  }
| group_by [matched_url_path_rule]
| ratio

Nesta versão, a operação ratio substitui as operações outer_join 0 | div na versão anterior e produz o mesmo resultado.

Observe que ratio só usa outer_join para fornecer um 0 para o numerador se as entradas do numerador e do denominador têm os mesmos rótulos que identificam cada série temporal, que o MQL outer_join exige. Se a entrada do numerador tiver rótulos extras, não haverá saída para nenhum ponto ausente na denominador.

Usar group_by e /

Há ainda outra maneira de calcular a proporção de respostas de erro para todas as respostas. Nesse caso, como o numerador e o denominador da proporção são derivados da mesma série temporal, você também pode calcular a proporção agrupando-a. A consulta a seguir mostra essa abordagem:

fetch https_lb_rule::loadbalancing.googleapis.com/https/request_count
| group_by [matched_url_path_rule],
    sum(if(response_code_class = 500, val(), 0)) / sum(val())

Essa consulta usa uma expressão de agregação criada na proporção de duas somas:

• O primeiro sum usa a função if para contar rótulos com 500 valores e zero para outros. A função sum calcula a contagem das solicitações que retornaram 500.

• O segundo sum adiciona as contagens de todas as solicitações, val().

As duas somas são divididas, resultando na proporção de 500 respostas para todas as respostas. Essa consulta produz o mesmo resultado das consultas em Como usar outer_join e div e Como usar ratio.

Usar filter_ratio_by

Como as proporções são frequentemente calculadas dividindo duas somas derivadas da mesma tabela, a MQL fornece a operação filter_ratio_by para essa finalidade. A consulta a seguir faz o mesmo que a versão anterior, que divide explicitamente as somas:

fetch https_lb_rule::loadbalancing.googleapis.com/https/request_count
| filter_ratio_by [matched_url_path_rule], response_code_class = 500

O primeiro operando da operação filter_ratio_by, aqui [matched_url_path_rule], indica como agrupar as respostas. A segunda operação, aqui response_code_class = 500, atua como uma expressão de filtro para o numerador.

• A tabela de denominadores é o resultado do agrupamento da tabela buscada por matched_url_path_rule e agregada usando sum.
• A tabela numeradora é a tabela buscada, filtrada para séries temporais com um código de resposta HTTP 5xx e, em seguida, agrupada por matched_url_path_rule e agregada usando sum.

Proporção e métricas de cota

Para configurar consultas e alertas na cota serviceruntime e métricas de cotas específicas de recursos para monitorar consumo de cota, use o MQL. Para mais informações, incluindo exemplos, consulte Como usar métricas de cota.

Computação aritmética

Às vezes, você pode querer realizar uma operação aritmética nos dados antes de criar um gráfico. Por exemplo, é possível escalonar série temporal, converter os dados em escala logarítmica ou criar um gráfico da soma de duas série temporal. Para acessar uma lista das funções aritméticas disponíveis no MQL, consulte Aritmética.

Para escalonar uma série temporal, use a função mul. Por exemplo, o a consulta a seguir recupera a série temporal e multiplica cada valor até 10:

  fetch gce_instance
  | metric 'compute.googleapis.com/instance/disk/read_bytes_count'
  | mul(10)

Para somar duas série temporal, configure sua consulta para buscar duas tabelas de série temporal. mesclar esses resultados e, em seguida, chamar a função add. O seguinte ilustra uma consulta que calcula a soma do número de bytes lidos de instâncias do Compute Engine e gravadas nelas:

  fetch gce_instance
  | { metric 'compute.googleapis.com/instance/disk/read_bytes_count'
    ; metric 'compute.googleapis.com/instance/disk/write_bytes_count' }
  | outer_join 0
  | add

Para subtrair as contagens de bytes gravados da contagem de bytes de leitura, substitua add com sub na expressão anterior.

O MQL usa os rótulos nos conjuntos de tabelas retornados do primeiro e a segunda busca para determinar como mesclar as tabelas:

• Se a primeira tabela contiver um rótulo não encontrado na segunda tabela, então O MQL não pode executar uma operação outer_join no e, portanto, informa um erro. Por exemplo, a consulta a seguir causa um erro porque o O rótulo metric.instance_name está presente na primeira tabela, mas não na segunda tabela:

   fetch gce_instance
    | { metric 'compute.googleapis.com/instance/disk/write_bytes_count'
      ; metric 'compute.googleapis.com/instance/disk/max_write_bytes_count' }
    | outer_join 0
    | add


  Uma forma de resolver esse tipo de erro é aplicar cláusulas de agrupamento para garantir as duas tabelas têm os mesmos rótulos. Por exemplo, é possível agrupar todos rótulos de série temporal:

   fetch gce_instance
    | { metric 'compute.googleapis.com/instance/disk/write_bytes_count'
        | group_by []
      ; metric 'compute.googleapis.com/instance/disk/max_write_bytes_count'
        | group_by [] }
    | outer_join 0
    | add


• Se os rótulos das duas tabelas forem correspondentes ou se a segunda tabela contiver um rótulo não encontrado na primeira tabela, então a outer join é permitida. Para exemplo, a consulta a seguir não causa um erro, mesmo que o O rótulo metric.instance_name está presente na segunda tabela, mas não no primeiro:

   fetch gce_instance
    | { metric 'compute.googleapis.com/instance/disk/max_write_bytes_count'
      ; metric 'compute.googleapis.com/instance/disk/write_bytes_count' }
    | outer_join 0
    | sub


  Uma série temporal encontrada na primeira tabela pode ter valores de rótulo correspondentes várias série temporal na segunda tabela, então o MQL realiza a operação de subtração para cada pareamento.

Mudança de horário

Às vezes, você quer comparar o que está acontecendo agora com o que aconteceu no passado. Para permitir que você compare dados passados com dados atuais, o MQL fornece a operação de tabela time_shift para mover dados do passado para o período atual.

Proporções ao longo do tempo

A consulta a seguir usa time_shift, join e div para calcular a proporção da utilização média em cada zona entre agora e uma semana atrás.

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| group_by [zone], mean(val())
| {
    ident
  ;
    time_shift 1w
  }
| join | div

O gráfico a seguir mostra um possível resultado dessa consulta:

As duas primeiras operações buscam a série temporal e depois agrupam por zona, calculando os valores médios de cada uma. A tabela resultante é então transmitida para duas operações. A primeira operação, ident, transmite a tabela inalterada.

A segunda operação, time_shift, adiciona o período (1 semana) aos carimbos de data/hora dos valores na tabela, o que muda os dados de uma semana atrás. Essa mudança faz com que os carimbos de data/hora dos dados mais antigos apareçam na segunda tabela alinhada com os carimbos de data/hora dos dados atuais da primeira tabela.

A tabela inalterada e a tabela com alteração de horário são combinadas usando um join interno. O join produz uma tabela de séries temporais em que cada ponto tem dois valores: a utilização atual e a utilização de uma semana atrás. A consulta usa a operação div para calcular a proporção do valor atual para o valor da semana.

Dados anteriores e atuais

Ao combinar time_shift com union, você pode criar um gráfico que mostra dados passados e presentes simultaneamente. Por exemplo, a consulta a seguir retorna a utilização média geral de agora e de uma semana atrás. Usando union, você pode exibir esses dois resultados no mesmo gráfico.

fetch gce_instance::compute.googleapis.com/instance/cpu/utilization
| group_by []
| {
     add [when: "now"]
  ;
     add [when: "then"] | time_shift 1w
  }
| union

O gráfico a seguir mostra um possível resultado dessa consulta:

Essa consulta busca a série temporal e usa group_by []. combiná-los em uma única série temporal sem rótulos, o que deixa Pontos de dados de utilização da CPU. Esse resultado é transmitido para duas operações. O primeiro adiciona uma coluna para um novo rótulo chamado when com o valor now. O segundo adiciona um rótulo chamado when com o valor then e transmite o resultado para a operação time_shift para mudar os valores em uma semana. Essa consulta usa o modificador de mapa add. Consulte Mapas para obter mais informações.

As duas tabelas, cada uma contendo dados para uma única série temporal, são transmitidas para union, que produz uma tabela contendo as séries temporais das duas tabelas de entrada.

A seguir

Para uma visão geral das estruturas da linguagem MQL, consulte Sobre a linguagem MQL.

Para uma descrição completa da MQL, consulte a Referência da linguagem de consulta do Monitoring.

Para informações sobre como interagir com gráficos, consulte Como trabalhar com gráficos.
