Menjelajahi data dalam diagram

Dokumen ini menjelaskan cara menjelajahi data yang ditampilkan pada diagram. Misalnya, Anda dapat menandai deret waktu tertentu dan saat Anda menginginkan detail lebih lanjut di sekitar titik waktu, Anda dapat mengubah resolusi diagram. Saat memecahkan masalah, Anda mungkin ingin mengonfigurasi diagram untuk menempatkan data dari interval waktu sebelumnya agar Anda dapat membandingkan data saat ini dan sebelumnya.

Diagram digunakan di banyak tempat di Cloud Monitoring. Misalnya, dasbor berisi diagram, dan setiap diagram muncul di Metrics Explorer dan di antarmuka untuk mengonfigurasi kondisi pemberitahuan. Untuk mengetahui informasi tentang cara membuat diagram, lihat dokumen berikut:

• Untuk menambahkan diagram ke dasbor kustom, lihat artikel Menambahkan diagram dan tabel ke dasbor kustom.
• Untuk membuat diagram sementara menggunakan Metrics Explorer, lihat Membuat diagram dengan Metrics Explorer.

Menyoroti deret waktu

Anda dapat memeriksa deret waktu individual dengan memanipulasi diagram atau keterangannya. Bagian ini menjelaskan cara mengubah tampilan diagram sehingga satu atau beberapa deret waktu disorot, sementara semua deret waktu lainnya diredupkan.

Menandai deret waktu tunggal

Untuk menandai deret waktu tunggal, lakukan salah satu hal berikut:

• Arahkan kursor ke garis grafik pada titik waktu tertentu. Saat Anda memindahkan pointer pada grafik, setiap kali pointer menyentuh garis grafik, garis tersebut akan ditandai.

• Klik kotak centang yang dipilih di baris legenda tabel yang sesuai atau klik garis dalam grafik. Setelah memilih baris tertentu, Anda dapat memindahkan pointer tanpa mengubah pilihan.

  • Untuk menandai garis lain dalam grafik, pilih garis tersebut.
  • Untuk menghapus tanda untuk suatu garis, klik area grafik yang tidak digunakan atau perluas legenda, lalu hapus kotak centang garis tersebut.

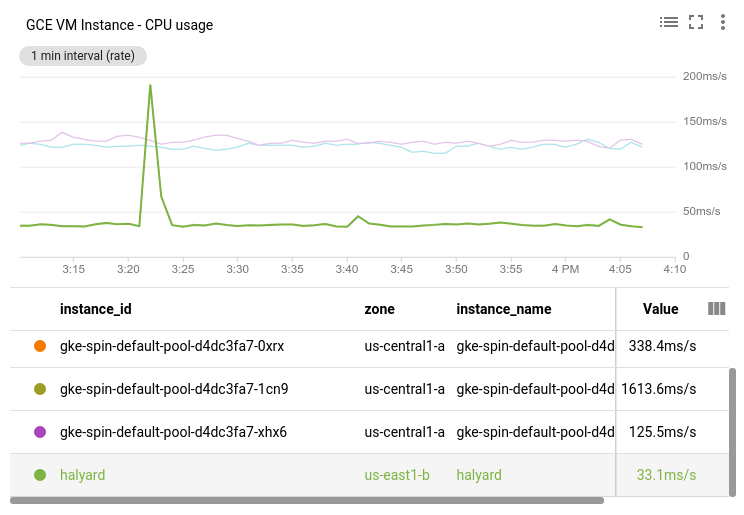

Misalnya, pada screenshot berikut, deret waktu halyard telah dipilih:

Menandai beberapa deret waktu

Untuk menandai semua baris di antara line-A dan line-B, pilih line-A, tekan shift, lalu pilih line-B.

Untuk menandai beberapa baris, lakukan salah satu hal berikut:

• Tekan Control atau Command, lalu pilih garis yang diinginkan dari grafik.
• Di legenda, pilih kotak centang untuk garis yang diinginkan.

Untuk menandai beberapa deret waktu, klik baris yang sesuai dalam tabel atau tekan shift sambil memilih deret waktu yang diinginkan.

Untuk menghapus sorotan pada deret waktu, pilih barisnya di legenda.

Untuk menghapus semua sorotan, klik area grafik yang tidak digunakan.

Menetapkan waktu referensi

Untuk memilih waktu referensi pada grafik, Anda menetapkan pin pada waktu referensi. Pin yang tidak disetel akan muncul pada grafik saat Anda menempatkan pointer pada angka di sepanjang sumbu X. Pin yang tidak disetel adalah garis redup dengan oval di dasarnya yang menampilkan waktu dan simbol pin.

Saat Anda menyetel pin, hal berikut akan terjadi:

• Garis biru dengan oval di dasarnya muncul pada grafik. Dasar menampilkan waktu referensi dan tombol Tutup. Untuk menghapus pin, klik Tutup.
• Kolom legenda Nilai menampilkan nilai deret waktu pada waktu referensi.
• Jika diagram berada di dasbor, pin akan ditetapkan pada setiap diagram di dasbor.

Anda hanya dapat menyetel satu pin pada diagram dan Anda dapat menyetel pin pada waktu saat ini atau pada waktu tertentu:

• Untuk menyetel pin pada waktu saat ini, klik Nilai di heading legenda diagram.

• Untuk menyetel pin pada waktu tertentu, letakkan penunjuk Anda di sepanjang sumbu X pada waktu tersebut, lalu klik oval.

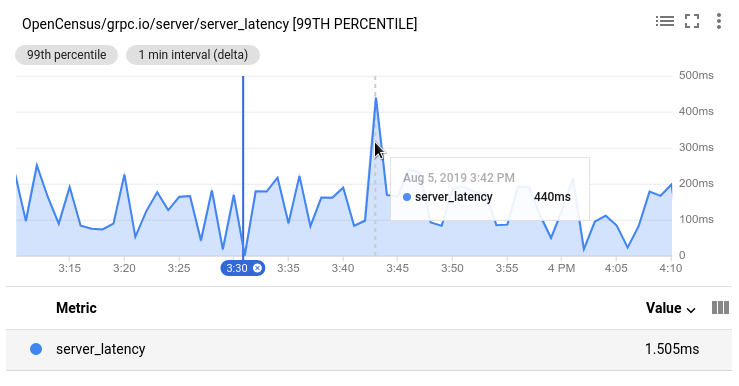

Misalnya, screenshot berikut menggambarkan diagram dengan pin pada pukul 15.30 dan penunjuk pada pukul 15.42. Tooltip menampilkan stempel waktu yang sesuai dengan posisi penunjuk. Tooltip menampilkan 440 md, yang merupakan nilai deret waktu server_latency pada pukul 15.42. Legenda menampilkan 1.505 md, yang merupakan nilai deret waktu server_latency pada pukul 15.30:

Mengubah resolusi grafik

Ada beberapa cara untuk mengubah resolusi diagram. Untuk mengetahui informasi tentang cara mengubah resolusi semua diagram di dasbor, lihat Menetapkan periode tampilan.

Memperluas interval waktu tertentu

Untuk memperbesar grafik dalam interval waktu tertentu, lakukan hal berikut:

1. Letakkan kursor di area grafik pada salah satu ujung interval waktu yang ingin Anda lihat secara lebih mendetail.

2. Tarik penunjuk Anda secara horizontal ke ujung interval lainnya. Tindakan penarikan membuat area redup di antara dua pemilih waktu.

   Setelah Anda melepaskan tombol penunjuk, grafik akan digambar ulang menggunakan rentang nilai sumbu X yang Anda pilih. Rentang sumbu Y disesuaikan secara otomatis berdasarkan nilai dalam jangka waktu yang Anda pilih.

3. Opsional: Ubah resolusi vertikal diagram.

Saat Anda memilih jangka waktu untuk diagram apa pun di dasbor, dasbor akan menonaktifkan refresh otomatis dan menunjukkan perilaku tersebut dengan menampilkan tombol sync_disabled di toolbar dasbor. Untuk mengaktifkan muat ulang otomatis, klik tombol sync_disabled.

Memperluas resolusi waktu di sekitar satu titik waktu

Untuk memperbesar grafik di sekitar titik waktu tertentu, lakukan hal berikut:

1. Tempatkan kursor Anda di area grafik pada titik waktu yang ingin Anda lihat secara lebih detail.
2. Untuk meluaskan atau menciutkan sumbu waktu, tekan Control atau Command, lalu gunakan dua jari pada pointer trackpad atau roda scroll pada pointer.

Mengubah rentang waktu

Untuk menggeser rentang waktu yang ditampilkan, lakukan hal berikut:

1. Tempatkan penunjuk di area grafik pada interval waktu yang ingin Anda lihat secara lebih detail.
2. Untuk menampilkan data sebelumnya atau berikutnya, tekan Control atau Command, lalu pilih dan tarik kursor Anda.

Memperluas resolusi vertikal

Untuk memperbesar interval nilai, ikuti langkah-langkah berikut:

1. Letakkan kursor di area grafik pada salah satu ujung rentang nilai yang ingin Anda lihat secara lebih mendetail.

2. Seret penunjuk Anda secara vertikal ke ujung rentang lainnya untuk membuat. Tindakan penarikan membuat area redup di antara dua nilai pada sumbu Y.

   Setelah Anda melepaskan tombol penunjuk, grafik akan digambar ulang menggunakan rentang sumbu Y yang Anda pilih.

3. Opsional: Ubah resolusi horizontal diagram.

Saat Anda memilih jangka waktu untuk diagram apa pun di dasbor, dasbor akan menonaktifkan refresh otomatis dan menunjukkan perilaku tersebut dengan menampilkan tombol sync_disabled di toolbar dasbor. Untuk mengaktifkan muat ulang otomatis, klik tombol sync_disabled.

Mereset resolusi

Untuk mereset diagram ke kondisi aslinya, klik Reset zoom di toolbar diagram. Reset berlaku untuk semua diagram di dasbor.

Anda juga dapat mengklik Reset zoom di toolbar dasbor.

Menetapkan periode penayangan

Diagram dapat menampilkan data untuk berbagai rentang waktu, biasanya dari 1 jam hingga 6 minggu.

Di dasbor, Anda juga dapat menentukan jangka waktu tampilan kustom di toolbar dasbor. Periode tampilan ini berlaku untuk semua diagram di dasbor. Anda juga dapat menyetel periode tampilan untuk diagram terpisah, seperti yang ada di Metrics Explorer.

Mengubah rentang waktu pada diagram akan mengubah rentang data yang ditampilkan dan dapat menyebabkan penyesuaian kembali deret waktu. Untuk informasi konseptual, lihat Penyelarasan: regularisasi dalam deret.

Untuk mengubah rentang waktu yang ditampilkan, gunakan pemilih rentang waktu.

Untuk project baru, data mungkin tidak tersedia untuk semua bagian rentang.

Screenshot berikut menampilkan dua diagram dari dasbor. Periode tampilan, pada sumbu X, dibagikan di seluruh diagram pada dasbor.

Pilih data dinamis atau statis

Diagram menampilkan data dalam jangka waktu tertentu. Secara default, jendela ini bergerak maju, dengan “sekarang” selalu berada di tepi kanan diagram. Pemilihan waktu menentukan periode di masa lalu, misalnya, 1 jam. Data pada diagram bersifat dinamis; saat data baru dibuat, data tersebut akan muncul di “sekarang”. Secara default, perilaku ini diaktifkan.

Anda dapat mencegah jendela waktu berubah dengan menonaktifkan pemuatan ulang otomatis. Opsi statis ini berguna saat Anda ingin mempelajari peristiwa sebelumnya. Jika Anda menonaktifkan Muat Ulang Otomatis, tombol akan meredup dan diberi label NONAKTIF.

Dasbor menyediakan satu tombol Pemuatan Ulang Otomatis yang berlaku untuk semua diagram di dasbor. Saat membuat diagram di halaman Metrics Explorer, pemuatan ulang otomatis selalu aktif.

Tampilkan pencilan

Mengurutkan deret waktu yang cocok dengan kueri, lalu membatasi jumlah deret waktu yang diplotkan, memungkinkan Anda memetakan garis yang anomali, bukan garis yang sangat representatif. Membatasi jumlah deret yang diplot juga membantu memverifikasi bahwa setiap diagram responsif dan mudah dipahami. Anda dapat membatasi jumlah deret yang ditampilkan saat Anda menampilkan data menggunakan widget garis, batang bertumpuk, area bertumpuk, dan peta panas.

Poin Penting: Mengurutkan data deret waktu, lalu membatasi jumlah deret waktu yang ditampilkan dalam diagram akan mengurangi rasio sinyal terhadap derau saat memvisualisasikan set data besar, yang dapat mempercepat diagnosis masalah sistem. Membatasi jumlah data yang ditampilkan dalam diagram juga akan menghasilkan performa diagram yang lebih baik.

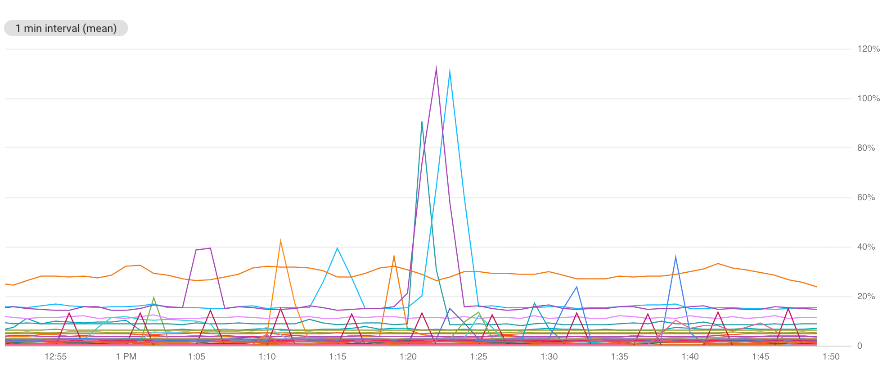

Misalnya, screenshot berikut menggambarkan diagram dalam mode warna.

Diagram ini berisi banyak garis dan sulit ditafsirkan. Untuk membatasi diagram agar hanya menampilkan tiga deret teratas, yang diurutkan berdasarkan rata-rata, gunakan kolom Urutkan & Batasi. Anotasi kecil pada diagram menjelaskan kriteria tampilan. Di latar belakang, yang ditampilkan dalam warna abu-abu, adalah garis batas semua data deret waktu. Anda tidak dapat menonaktifkan konten abu-abu.

Diagram pada dasbor

Untuk mengonfigurasi diagram agar menampilkan pencilan teratas atau terbawah, lakukan hal berikut:

1. Di konsol Google Cloud , buka halaman  Dashboards:

   Buka Dasbor

   Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.

2. Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host App Hub atau project pengelolaan folder yang mendukung aplikasi.
3. Pilih dasbor.
4. Di toolbar diagram, pilih Edit.

5. Di panel Kueri diagram, buka elemen Urutkan & batasi, lalu selesaikan dialog. Opsi ini memungkinkan Anda memilih cara deret waktu diurutkan dan apakah Anda ingin pencilan atas atau bawah ditampilkan.

   Jika elemen Urutkan & batasi tidak ditampilkan, klik Tambahkan elemen kueri.

Metrics Explorer

Untuk mengonfigurasi diagram agar menampilkan pencilan teratas atau terbawah, lakukan hal berikut:

1. Di konsol Google Cloud , buka halaman  Metrics explorer:

   Buka Metrics explorer

   Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.

2. Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host App Hub atau project pengelolaan folder yang mendukung aplikasi.
3. Pilih jenis resource dan jenis metrik yang akan ditampilkan dalam diagram.

4. Di panel Kueri diagram, buka elemen Urutkan & batasi, lalu selesaikan dialog. Opsi ini memungkinkan Anda memilih cara deret waktu diurutkan dan apakah Anda ingin pencilan atas atau bawah ditampilkan.

   Jika elemen Urutkan & batasi tidak ditampilkan, klik Tambahkan elemen kueri.

Membandingkan data saat ini dengan data sebelumnya

Opsi Bandingkan dengan Periode Lalu memungkinkan Anda memilih rentang waktu dari masa lalu dengan menentukan jam, hari, atau minggu. Data dari rentang waktu tersebut kemudian ditumpangkan sebagai garis putus-putus di atas data saat ini pada diagram garis. Legenda juga menampilkan nilai sebelumnya dan saat ini.

Bandingkan dengan Sebelumnya hanya tersedia untuk diagram garis.

Data yang ditumpangkan pada diagram Anda adalah untuk periode tampilan yang sama dengan diagram Anda, tetapi dari waktu yang ditentukan di masa lalu. Misalnya, pertimbangkan diagram yang menampilkan data dari pukul 10.00 hingga 11.00. Jika Anda menentukan data dari 2 minggu lalu sebagai 'data lalu', maka Anda akan melihat data yang dikumpulkan antara pukul 10.00 dan 11.00 pada hari dua minggu lalu.

Jika tidak ada data yang tersedia dari periode yang diminta, tidak ada perubahan pada diagram.

Screenshot berikut menampilkan diagram yang sama dengan dan tanpa data dari 2 minggu lalu.

Tanpa data sebelumnya:

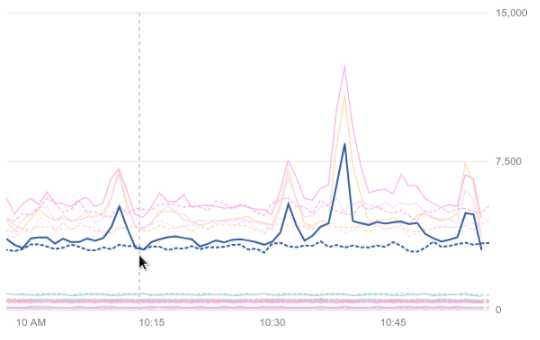

Dengan data sebelumnya dan satu deret waktu yang disoroti:

Diagram pada dasbor

Untuk membandingkan data saat ini dengan data sebelumnya pada diagram, lakukan tindakan berikut:

1. Di konsol Google Cloud , buka halaman  Dashboards:

   Buka Dasbor

   Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.

2. Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host App Hub atau project pengelolaan folder yang mendukung aplikasi.
3. Pilih dasbor.
4. Di toolbar diagram, pilih Edit.
5. Di panel Tampilan, klik opsi Bandingkan dengan Data Lalu.

6. Tetapkan kolom Nilai dan Cakupan untuk menentukan seberapa jauh ke belakang yang harus dijangkau.

   Misalnya, jika Nilai adalah 2 dan Cakupan adalah weeks, maka diagram menampilkan data saat ini dan data dari 2 minggu sebelumnya.

Metrics Explorer

Untuk membandingkan data saat ini dengan data sebelumnya pada diagram, lakukan tindakan berikut:

1. Di konsol Google Cloud , buka halaman  Metrics explorer:

   Buka Metrics explorer

   Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.

2. Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host App Hub atau project pengelolaan folder yang mendukung aplikasi.
3. Pilih jenis resource dan jenis metrik yang akan ditampilkan dalam diagram.

4. Di panel Tampilan diagram, luaskan Bandingkan dengan data lalu, pilih Aktifkan perbandingan dengan data lalu, lalu masukkan nilai untuk Durasi pergeseran waktu.

   Misalnya, jika kolom Durasi pergeseran waktu ditetapkan ke 1w dan pemilih rentang waktu ditetapkan ke 1 jam terakhir, maka diagram akan menampilkan satu jam data saat ini dan satu jam data dari dua minggu sebelumnya.

Mengonfigurasi opsi diagram peta panas

Diagram peta panas menampilkan metrik nilai distribusi. Bagian ini menjelaskan cara Anda dapat mengubah tampilan diagram ini untuk menampilkan persentil dan contoh. Contoh adalah cara untuk mengaitkan data arbitrer dengan data metrik. Anda dapat menggunakannya untuk melampirkan data non-metrik ke pengukuran. Salah satu penggunaan contoh adalah untuk mengaitkan data rekaman aktivitas dengan data metrik. Saat Monitoring menampilkan data metrik, diagram diberi anotasi jika ada contoh. Anotasi ini memungkinkan Anda mengorelasikan data metrik dan rekaman aktivitas. Untuk mengetahui informasi selengkapnya, lihat Mengorelasikan metrik dan rekaman aktivitas menggunakan contoh.

Menampilkan garis persentil pada diagram peta panas

Untuk menyembunyikan atau menampilkan overlay garis persentil ke-50, ke-95, dan ke-99, pada diagram peta panas, klik Garis persentil di toolbar diagram. Secara default, garis persentil ditampilkan.

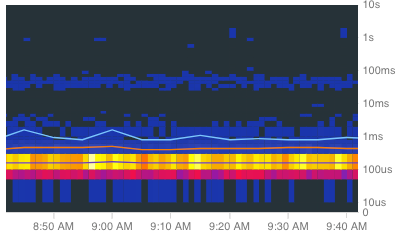

Screenshot berikut menggambarkan diagram dengan garis persentil yang ditampilkan:

Menampilkan hanya garis persentil pada diagram peta panas

Untuk menyembunyikan atau menampilkan diagram peta panas, klik Peta panas di toolbar diagram.

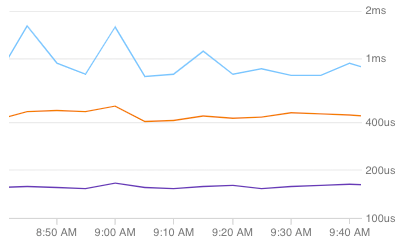

Screenshot berikut menunjukkan diagram saat garis persentil ditampilkan, tetapi peta panas itu sendiri telah disembunyikan:

Menampilkan contoh pada diagram peta panas

Untuk diagram peta panas di dasbor, untuk menyembunyikan atau menampilkan contoh rekaman aktivitas Cloud Trace, klik Contoh rekaman aktivitas di toolbar diagram. Contoh tidak selalu tersedia.

Screenshot berikut mengilustrasikan bagian peta panas, setiap lingkaran biru muda sesuai dengan contoh rekaman aktivitas:

Peta panas sebelumnya dibuat dengan menjalankan contoh instrumentasi Java. Contoh ini menggunakan OpenTelemetry, paket pelacakan open source, untuk menginstrumentasikan aplikasi Java.

Untuk melihat detail contoh tertentu, pilih contoh tersebut. Detail yang ditampilkan mencakup grafik yang menampilkan rentang aktivitas. Untuk mengetahui informasi selengkapnya, lihat Menemukan dan menjelajahi rekaman aktivitas.

Mengorelasikan data metrik dan log

Diagram pada dasbor

Saat melihat diagram, Anda mungkin ingin menjelajahi data log yang ditulis terhadap resource yang sama dengan data metrik dalam diagram. Misalnya, jika Anda melihat lonjakan atau penurunan dalam diagram, Anda mungkin ingin menjelajahi entri log sehingga Anda bisa mendapatkan informasi tambahan tentang sistem.

Salah satu cara untuk mengorelasikan data metrik dan log adalah dengan menggunakan opsi diagram untuk membuka panel pop-up yang menampilkan diagram dan entri log yang dipilih. Anda dapat menggunakan toolbar dan menu di flyout untuk menjelajahi data metrik dan log. Misalnya, Anda dapat menambahkan filter ke kueri metrik, mengubah kueri logging, atau meluaskan dan menjelajahi entri log.

Flyout tidak menampilkan semua entri log yang cocok dengan pemilih rentang waktu dasbor. Sebagai gantinya, sistem akan membuat kueri logging yang didasarkan pada kueri metrik. Kueri logging mencakup variabel yang berlaku, tetapi tidak mencakup filter tingkat dasbor.

Melihat data metrik dan log

Untuk membuka panel tambahan yang menampilkan data metrik dan log, lakukan salah satu hal berikut:

• Untuk memfilter data log hanya menurut jenis resource dan variabel yang berlaku, di toolbar diagram, klik Opsi diagram lainnya, lalu pilih Periksa log terkait.

• Untuk menampilkan entri log yang berkorelasi dengan deret waktu tertentu, di diagram, gunakan kursor untuk memilih titik pada deret waktu, lalu buka tooltip dan pilih segmen Periksa log terkait.

  Dalam mode ini, flyout mengubah pemilih rentang waktu menjadi lima menit sebelum dan setelah stempel waktu titik yang dipilih.

Simpan perubahan Anda

Anda dapat menyimpan diagram atau panel log yang ditampilkan di flyout, termasuk perubahan apa pun yang Anda buat, ke dasbor kustom. Jika Anda menyimpan diagram ke dasbor yang sama tempat Anda membuka panel tambahan, diagram baru akan dibuat di dasbor.

Untuk menyimpan panel log atau diagram ke dasbor kustom, buka menu Tindakan widget, pilih Simpan ke dasbor, lalu selesaikan dialog. Anda dapat memilih dasbor kustom yang ada atau membuat dasbor, lalu menyimpan widget.

Tutup menu pop-up

Untuk menutup menu flyout, di toolbar, klik Batal.

Metrics Explorer

Tidak didukung.

Tampilkan konfigurasi diagram

Diagram pada dasbor

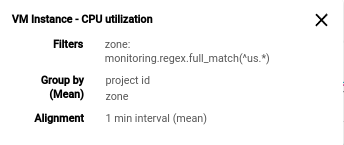

Untuk melihat konfigurasi diagram yang ditampilkan di dasbor, klik Statistik kueri:

Contoh sebelumnya mencantumkan jenis metrik yang di-chart, filter, opsi pengelompokan, dan opsi perataan.

Metrics Explorer

Kolom konfigurasi diagram selalu terlihat.

Menampilkan legenda diagram

Diagram pada dasbor

Anda dapat menampilkan atau menyembunyikan legenda semua diagram di dasbor atau setiap diagram satu per satu:

• Untuk menampilkan atau menyembunyikan legenda setiap diagram dalam dasbor, di toolbar dasbor, klik Setelan, lalu pilih Ringkas atau Tabel.
• Untuk menampilkan atau menyembunyikan legenda diagram tertentu, klik Perluas legenda, atau pilih Perluas legenda diagram di menu Opsi diagram lainnya.

Metrics Explorer

• Untuk menampilkan legenda lengkap diagram, di tombol berlabel Tabel Diagram Keduanya, pilih Keduanya.
• Untuk menyembunyikan legenda lengkap diagram, di tombol yang berlabel Tabel Diagram Keduanya, pilih Diagram.

Untuk mengetahui informasi selengkapnya, lihat Menampilkan dan menyembunyikan legenda.
