Establece las opciones de visualización del gráfico

En este documento, se describe cómo configurar las opciones de visualización de un gráfico. Puedes realizar lo siguiente:

Agregar una línea de referencia

La opción Umbral crea una línea horizontal a partir de un punto en el eje Y. La línea proporciona una referencia visual para el valor de umbral elegido. Puedes agregar un umbral que se refiera a un valor en el eje Y de la izquierda o en el eje Y derecho.

En la siguiente captura de pantalla, se muestra un gráfico con una línea de umbral:

Gráfico de ejemplo con una línea de límite aplicada

En la captura de pantalla anterior, el umbral se establece en 7500 y se refiere al eje Y derecho.

Gráficos en los paneles

Para agregar una línea de referencia a un gráfico, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página  Paneles.

    Dirígete a Paneles de control

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un panel.
  3. En la barra de herramientas del gráfico, selecciona Editar.
  4. En el panel Display, marca la opción Threshold.
  5. Opcional: Para cambiar el eje Y, Haz clic en el eje Y y selecciona una opción del menú.
  6. Establece un valor para el umbral en el campo Línea de umbral.

Explorador de métricas

Para agregar una línea de referencia a un gráfico, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página Explorador de métricas:

    Ir al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un tipo de recurso y un tipo de métrica para el gráfico.
  3. En el cuadro En el panel Display, expande Threshold Line Selecciona Agregar umbral y, luego, completa el cuadro de diálogo.

Cómo establecer el modo de rayos X, color o estadísticas

Gráficos en paneles

El tipo de widget de un gráfico y su configuración de modo de gráfico determinan cómo se muestran los datos en el gráfico. Por ejemplo, cuando creas un gráfico de líneas, cada serie temporal se muestra con una línea de un único color. Sin embargo, puedes configurar un gráfico de líneas para que muestre mediciones estadísticas, media y un promedio que se mueva.

Hay tres modos de gráficos:

  • El modo de color muestra cada serie temporal con un color único.
  • El modo de estadísticas muestra medidas estadísticas comunes para los datos de un gráfico.
  • El modo de rayos X muestra cada serie temporal con una luz color gris. Cada línea es tenue y, cuando las líneas se superponen o se cruzan, los puntos aparecen más brillantes. Por lo tanto, este modo es muy útil en los gráficos con muchas líneas. Las líneas que se superponen crean bandas de brillo, lo que indican el comportamiento normal en un grupo de métricas.

Puedes cambiar de forma permanente el modo de los gráficos de líneas. Puedes cambiar temporalmente el modo de los gráficos de líneas, áreas apiladas, barras apiladas y mapas de calor.

Para cambiar temporalmente el modo de un gráfico, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página  Paneles.

    Dirígete a Paneles de control

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un panel.

  3. En la barra de herramientas del gráfico, haz clic en Más opciones y, luego, selecciona una opción del menú.

    Tus cambios se descartarán cuando se vuelva a cargar el panel.

Para cambiar permanentemente el modo de un gráfico de líneas, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página  Paneles.

    Dirígete a Paneles de control

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un panel.
  3. En la barra de herramientas del gráfico, selecciona Editar.
  4. En el panel Visualización, haz clic en Modo de gráfico y, luego, selecciona una opción del menú.

Explorador de métricas

El tipo de widget de un gráfico y su configuración de modo de análisis determinan cómo se muestran los datos en el gráfico. Por ejemplo, cuando creas un gráfico de líneas, cada serie temporal se muestra con una línea de un único color. Sin embargo, puedes configurar un gráfico de líneas para que muestre mediciones estadísticas, como la media y un promedio que se mueva.

Existen los siguientes tres modos de análisis:

  • El modo estándar muestra cada serie temporal con un color único.
  • El modo de estadísticas muestra medidas estadísticas comunes para los datos de un gráfico.
  • El modo de rayos X muestra cada serie temporal con una luz color gris. Cada línea es tenue y, cuando las líneas se superponen o se cruzan, el los puntos se ven más brillantes. Por lo tanto, este modo es muy útil en los gráficos con muchas líneas. Las líneas que se superponen crean bandas de brillo, lo que indican el comportamiento normal en un grupo de métricas.

Para cambiar el modo de análisis de un gráfico de líneas, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página Explorador de métricas:

    Ir al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un tipo de recurso y un tipo de métrica para graficarlos.
  3. En el cuadro En el panel Display, expande Analysis mode. y, luego, elige una opción en el menú.

Ejemplos

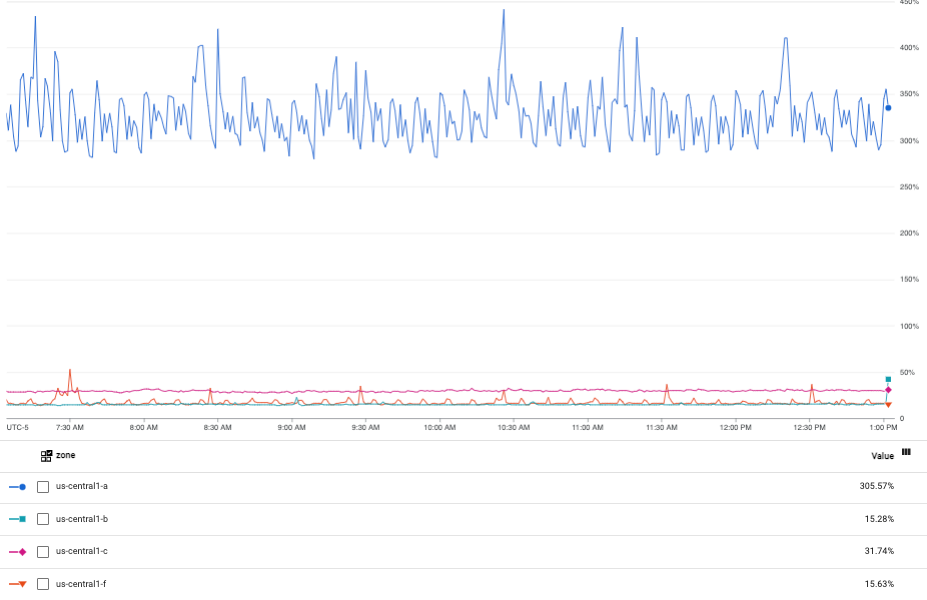

En la siguiente captura de pantalla, se muestra un gráfico en el modo de color:

Ejemplo de un gráfico en modo de color

En la siguiente captura de pantalla, se muestra el gráfico anterior, pero en el modo de estadísticas:

Gráfico en modo de estadísticas.

Cuando seleccionas el modo de estadísticas, la leyenda del gráfico muestra varias estadísticas, como la media y la desviación estándar, y demás.

La siguiente captura de pantalla muestra un gráfico en el modo de rayos X:

Ejemplo de un gráfico en modo de rayos X

El modo de rayos X destaca las tendencias centrales y los valores atípicos en grafos densos. Por ejemplo, considera un clúster de máquinas que entregan los mismos datos. Si ves el uso de CPU en todo el clúster, esperarías ver una banda alrededor de la CPU promedio del clúster en la nube. Esa banda muestra el rango promedio y puede indicar si porque el clúster está aprovisionado de más o de menos. También puedes usar el modo de rayos X para identificar los servidores que no están funcionando de forma óptima.

Establece el eje Y para la escala logarítmica

La opción Escala de registro en el eje Y vuelve a escalar los valores Y del gráfico de forma logarítmica. Puedes ajustar el eje Y de la izquierda, el eje Y de la derecha o ambos. los ejes. Este nuevo ajuste de la escala es útil cuando los valores se agrupan estrechamente en un pequeño rango. Marca la casilla para habilitar esta opción y márcala para inhabilitarla.

En las siguientes capturas de pantalla, se muestra el mismo gráfico con el eje Y predeterminado y con un eje Y con escala de registro.

Eje Y predeterminado:

Ejemplo de un gráfico con el eje Y predeterminado

Eje Y con escala de registro:

Ejemplo de un gráfico con un eje Y con escala de registro

Gráficos en paneles

Para configurar el eje Y en escala logarítmica, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página  Paneles.

    Dirígete a Paneles de control

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un panel.
  3. En la barra de herramientas del gráfico, selecciona Editar.
  4. En el panel Pantalla, marca Escala de registro en el eje Y.

Explorador de métricas

Para configurar el eje Y en escala logarítmica, haz lo siguiente:

  1. En la consola de Google Cloud, ve a la página Explorador de métricas:

    Ir al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. Selecciona un tipo de recurso y un tipo de métrica para graficarlos.
  3. En el cuadro Panel Display, expande Scale y, luego, selecciona Escala de registro en el eje Y. Existen diferentes opciones disponibles para los ejes izquierdo y derecho.

Configura el modo de la API

Gráficos en paneles

Para poder ver la configuración de un widget como lo describe la API de Cloud Monitoring, haz clic en Show API Mode in Configuration.

Cuando se selecciona, aparece una pestaña etiquetada como API disponible en el panel de configuración para cada widget del panel. El modo de API puede ser útil cuando administras tu paneles a través de la consola de Google Cloud y la API de Cloud Monitoring.

Explorador de métricas

No disponible.
