Grafico e monitoraggio delle metriche delle quote

Questo documento descrive come creare criteri di avviso e grafici per monitorare la quota allocata da Google Cloud e include diversi esempi. Google Cloud stabilisce varie quote che puoi utilizzare per monitorare e limitare le risorse consumate da un progetto o da un'organizzazione. Per informazioni generali sulle quote, tra cui quelle sulle quote di allocazione e sulle quote di tariffa, consulta Utilizzo delle quote.

Nota: puoi creare criteri di avviso utilizzando la console Google Cloud o l'API Cloud Monitoring. Quando vuoi creare un criterio di avviso in più progetti Google Cloud, ti consigliamo di utilizzare l'API. Per creare un grafico o monitorare un rapporto di metriche, ti consigliamo di utilizzare Monitoring Query Language (MQL).

Prima di iniziare

Questo documento presuppone familiarità con i dati delle serie temporali e la loro manipolazione. Le seguenti risorse forniscono ulteriori informazioni:

• Per informazioni sull'utilizzo dei dati delle serie temporali, consulta Filtro e aggregazione.
• Per le definizioni dei termini indicatore, delta e cumulativo, consulta Tipi di metriche.
• Per informazioni dettagliate sulle funzioni utilizzate per combinare le serie temporali, consulta Aligner e Reducer.

Gestione delle quote

Cloud Monitoring gestisce la quota in due modi:

• Quota consumer: per questo tipo di quota, la risorsa monitorata è consumer_quota. Le metriche per questa risorsa sono un sottoinsieme delle metriche serviceruntime.

  La maggior parte degli esempi in questa pagina riguarda le quote dei consumatori.

• Quote specifiche per risorsa: alcuni servizi forniscono risorse monitorate con metriche specifiche per risorsa per le quote. Questi tipi di metriche vengono visualizzati in gruppi di tre e seguono un formato di denominazione:

  • service/quota/quota-type/exceeded
  • service/quota/quota-type/limit
  • service/quota/quota-type/usage

  Ad esempio, Compute Engine ha la risorsa compute.googleapis.com/VpcNetwork. Le metriche relative alla quota associate a questa risorsa sono un compute.googleapis.com/quota sottoinsieme delle metriche compute. Esistono tre tipi di metriche relative alla quota "Istanze per rete VPC":

  • quota/instances_per_vpc_network/exceeded
  • quota/instances_per_vpc_network/limit
  • quota/instances_per_vpc_network/usage

Nota: non tutti i servizi supportano le metriche relative alle quote. Per gli elenchi dei servizi che supportano e non supportano le metriche delle quote, consulta Verificare il supporto delle metriche delle quote.

Identifica le metriche relative alle quote e i nomi dei limiti

I dati non elaborati sul consumo delle quote, in particolare per la quota consumer, possono includere informazioni su molte quote diverse. Per estrarre informazioni su una quota specifica per un grafico o un criterio di avviso, devi identificare il sottoinsieme di dati della quota.

A seconda dell'origine, i dati sulle quote potrebbero includere etichette che puoi utilizzare per isolare le informazioni che ti interessano. Queste etichette includono:

• Metrica quota: la metrica quota è un identificatore per un tipo di quota; non è uno dei tipi di metriche descritti nell'elenco delle metriche. Ad esempio, tutti i dati relativi alla quota del consumatore vengono scritti come serviceruntime.googleapis.com tipo di metrica come quota/allocation/usage. Questo tipo di metrica ha un'etichetta quota_metric che può essere utilizzata per filtrare in base a una quota specifica, ad esempio i dati sull'utilizzo dell'allocazione.
• Nome limite: il nome del limite identifica un limite per un tipo specifico di quota. A una quota può essere associato più di un limite. Ad esempio, una quota per le chiamate di lettura potrebbe avere un limite di 100 chiamate al minuto e un limite giornaliero di 1000 chiamate, con due nomi di limite, readsPerMinute e readsPerDay. I tipi di metriche relative alle quote potrebbero avere un campo limit_name per questo valore.

Tutti i tipi di metriche serviceruntime.googleapis.com/quota forniscono l'etichetta quota_metric, ma solo alcuni includono l'etichetta limit_name. I tipi di metriche specifiche per risorsa per la quota includono l'etichetta limit_name.

Non tutti i servizi Google Cloud supportano le metriche delle quote. Per determinare se un servizio supporta le metriche della quota e per identificare i valori delle etichette specifiche per la quota, puoi utilizzare la seguente procedura:

1. Nella console Google Cloud, vai alla pagina Quote e limiti di sistema:

   Vai a Quote e limiti di sistema

   Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo IAM e amministrazione.

2. Fai clic su Visualizza colonna e aggiungi le seguenti colonne alla visualizzazione della quota:

   • Metrica: questa colonna mostra il valore dell'etichetta quota_metric.
   • Nome limite: questa colonna mostra il valore dell'etichetta limit_name.
   • Risorsa monitorata: se compilata, la quota utilizza la risorsa monitorata elencata. Se è vuoto, la risorsa monitorata per la quota è consumer_quota.

3. Individua la quota di interesse.

   Ad esempio, la quota delle sottoreti dell'API Compute Engine elenca la metrica come compute.googleapis.com/subnetworks, il nome del limite come SUBNETWORKS-per-project e non elenca una risorsa monitorata. Pertanto, la risorsa monitorata per questa quota è consumer_quota.

Esempio: visualizza l'utilizzo per una metrica specifica della quota consumer

L'obiettivo è creare un grafico che mostri, per regione, la quota di spazio di archiviazione su disco totale di Compute Engine. Questo esempio di quota per i consumatori recupera i dati di quota/allocation/usage, quindi li filtra in modo da visualizzare l'utilizzo dell'allocazione per una metrica della quota specifica:

1. Nella console Google Cloud, seleziona Cloud Monitoring e poi seleziona Metrics Explorer.

2. Seleziona la scheda Configurazione.

3. Nella barra degli strumenti, imposta l'intervallo di tempo su un mese selezionando 1M.

4. Espandi il menu Grafico a linee e seleziona Grafico a barre in pila.

5. Configura Metrics Explorer per visualizzare l'utilizzo della quota di allocazione:

   1. Fai clic su Seleziona una metrica e inserisci allocation nella barra dei filtri.
   2. Seleziona Consumer Quota per la risorsa.
   3. Seleziona Quota per la categoria di metriche.
   4. Seleziona Utilizzo quota di allocazione per la metrica e fai clic su Applica.



   Il grafico mostra l'utilizzo della quota di allocazione sotto forma di grafico a barre per il periodo di sei settimane. Se esamini la legenda, vedrai che il grafico mostra l'utilizzo della quota per più servizi.

   Se utilizzi l'API Cloud Monitoring, il valore del filtro equivalente è:

   metric.type="serviceruntime.googleapis.com/quota/allocation/usage" resource.type="consumer_quota"


   Puoi visualizzare questo valore di filtro espandendo il menu Tipo di risorsa e poi selezionando Modalità di filtro diretto.

6. Per limitare il grafico al servizio Compute Engine, aggiungi il filtroservice = compute.googleapis.com:



   Se utilizzi l'API Cloud Monitoring, il valore del filtro equivalente è:

   metric.type="serviceruntime.googleapis.com/quota/allocation/usage" resource.type="consumer_quota" resource.label.service="compute.googleapis.com"


   Ora il grafico mostra la serie temporale dell'utilizzo della quota allocata per le quote di Compute Engine. La legenda mostra il valore dell'etichetta quota_metric per ogni serie temporale visualizzata. Questo valore identifica la quota specifica. Ad esempio, compute.googleapis.com/disks_total_storage identifica la serie temporale per la quota di spazio di archiviazione su disco totale di Compute Engine.

   Il grafico mostra l'utilizzo delle quote solo per quelle per le quali è stato registrato un utilizzo. Ad esempio, se il progetto non ha risorse Compute Engine, filtrare in base al servizio compute.googleapis.com genera un grafico senza dati.

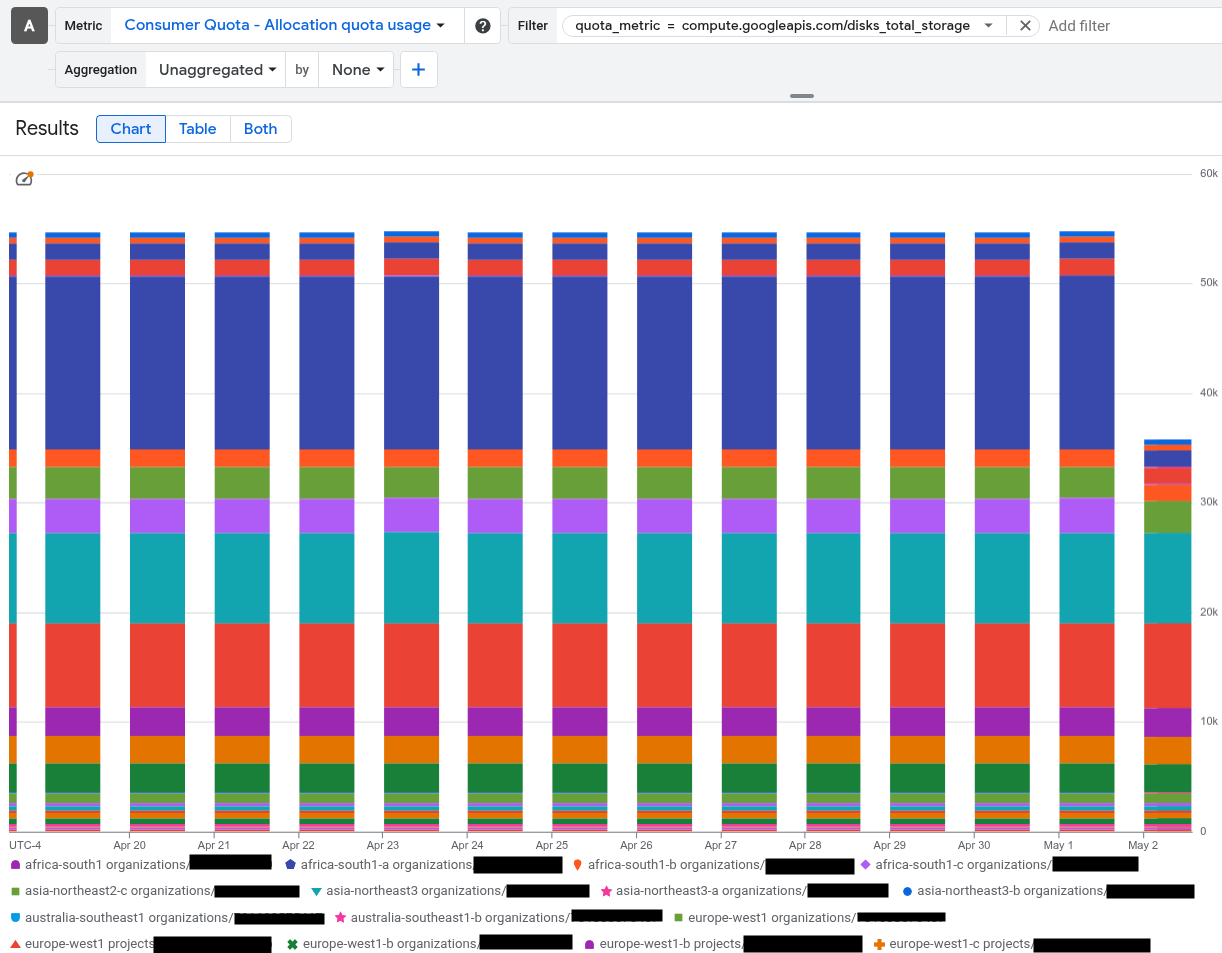

7. Per creare un grafico che mostri l'utilizzo totale della quota di spazio di archiviazione del disco di Compute Engine, utilizza il filtroquota_metric = compute.googleapis.com/disks_total_storage:



   Se utilizzi l'API Cloud Monitoring, il valore del filtro equivalente è:

   metric.type="serviceruntime.googleapis.com/quota/allocation/usage" resource.type="consumer_quota" metric.label.quota_metric="compute.googleapis.com/disks_total_storage"

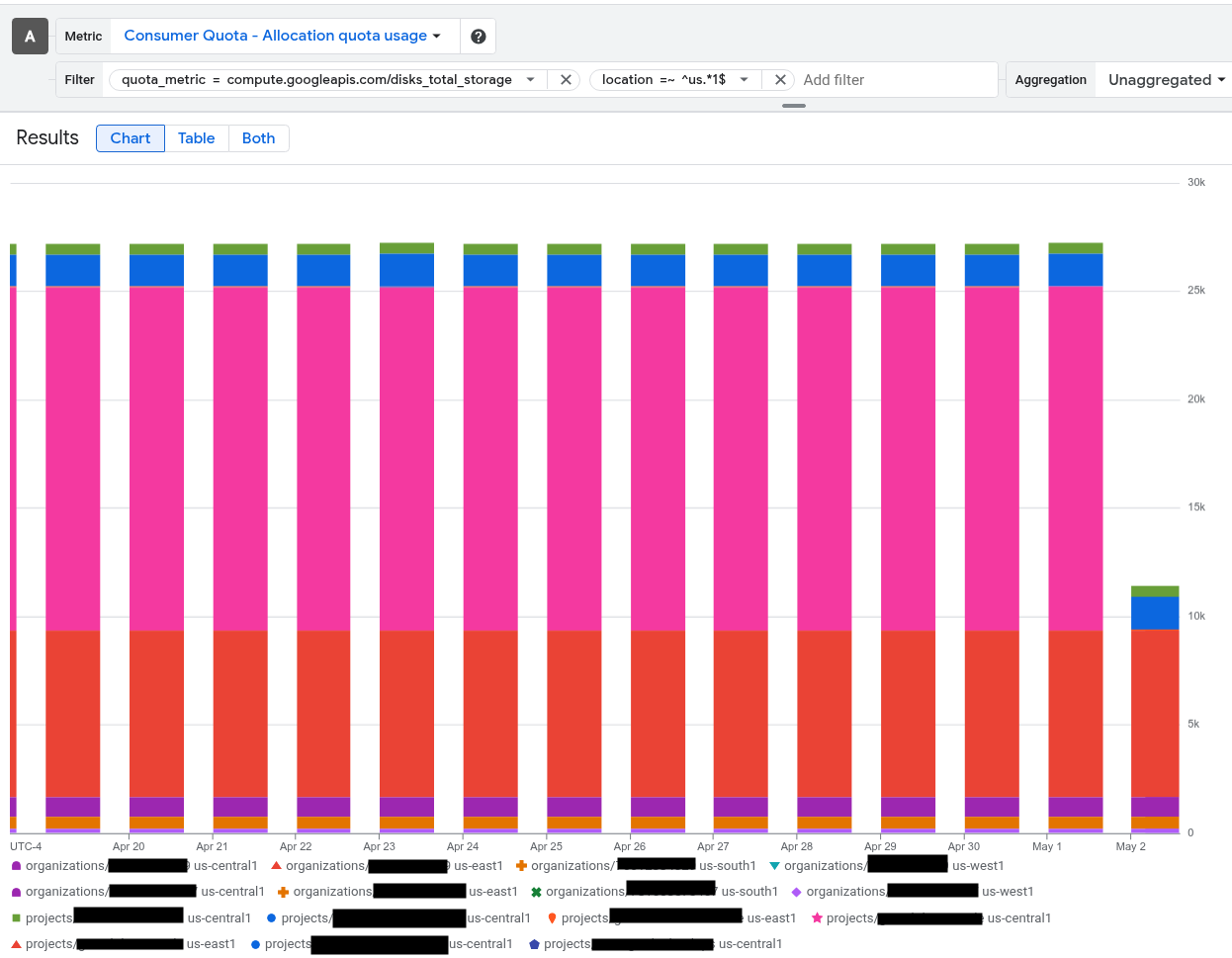

8. Il grafico precedente mostra le serie temporali per le regioni us-central1 e us-east1 e per più zone, inclusa la zona us-central1-a.

   Per perfezionare il grafico in modo che mostri i dati solo per le regioni, senza le zone, aggiungi un filtro in base all'etichetta location. Per questo esempio, in cui entrambe le regioni hanno il prefisso us- e terminano con 1, un filtro che utilizza l'espressione regolare location =~ ^us.*1$ funziona bene:



Per la quota consumer, il valore dell'etichetta quota_metric identifica sia il servizio sia l'utilizzo specifico della quota monitorato. Quando crei grafici o criteri di avviso che monitorano una metrica quota specifica, utilizzi queste informazioni.

Criteri di avviso in Cloud Monitoring

I criteri di avviso consentono di configurare il monitoraggio in modo da ricevere una notifica quando si verifica un evento, ad esempio il raggiungimento dell'85% del limite di una quota.

Un criterio di avviso è una raccolta di condizioni e informazioni di notifica:

• Una condizione descrive cosa viene monitorato, come devono essere combinati i dati delle serie temporali per la risorsa e quando viene generato un incidente. Un criterio di avviso deve specificare almeno una condizione.
• Il canale di notifica specifica chi deve ricevere una notifica e come deve essere inviata quando si verifica un incidente. Ad esempio, puoi configurare il criterio di avviso per inviare email a una persona specifica o a un gruppo di persone.

Esistono due tecniche che puoi utilizzare per creare condizioni per le norme di avviso:

• Utilizzare i filtri di monitoraggio per selezionare e manipolare i dati. Ad esempio, quando utilizzi l'interfaccia grafica per creare condizioni di criteri di avviso, stai creando filtri. L'esempio mostrato in Utilizzare le metriche relative alle quote utilizza i filtri per selezionare i dati per un grafico. Puoi anche utilizzare i filtri nelle richieste all'API Monitoring.

• Utilizzo di MQL per selezionare e manipolare i dati. MQL è un linguaggio di query basato su testo. Con l'editor di codice MQL, puoi creare query che non puoi creare con la tecnica basata su filtri. Ti consigliamo di utilizzare MQL per creare criteri di avviso basati su proporzioni. Per ulteriori informazioni, consulta Esempi di criteri di avviso MQL.

Questa pagina illustra entrambe le tecniche. Puoi anche creare grafici utilizzando entrambe le tecniche.

Esempi di criteri di avviso filtrati

In questa sezione, ogni sottosezione include una rappresentazione JSON di un criterio di avviso, insieme a una coppia di tabelle che descrivono come configurare il criterio nella console Google Cloud:

• La prima tabella descrive cosa viene monitorato e come devono essere combinati i dati.
• La seconda tabella descrive quando deve essere generato un incidente.

Questi esempi si riferiscono all'approccio basato su filtri.

Nessuno di questi criteri calcola i rapporti. Per esempi basati su rapporti, consulta Esempi di criteri di avviso MQL.

Avvisi sugli errori quota/exceeded

Puoi creare un criterio di avviso per ricevere una notifica se un servizio nel tuo progetto Google Cloud segnala un errore di quota superata. Puoi creare questo tipo di criterio utilizzando la console Google Cloud o l'API Cloud Monitoring.

Utilizzo della console Google Cloud

Il resto dei contenuti di questa sottosezione riguarda la finestra di dialogo delle condizioni di un criterio di avviso.

Completa la finestra di dialogo Nuova condizione utilizzando le impostazioni riportate nella tabella seguente. Queste impostazioni specificano che vuoi monitorare i dati delle serie temporali per la metrica serviceruntime /quota/exceeded per tutti i servizi nel tuo progetto Google Cloud e che vuoi raggruppare i dati in base al limite di quota.

Campo della finestra di dialogo Nuova condizione	Valore
Risorsa e metrica	Nel menu Risorse, seleziona Quota consumer. Nel menu Categorie di metriche, seleziona Quota. Nel menu Metriche, seleziona Errore di superamento quota. (metric.type è serviceruntime.googleapis.com/quota/exceeded, e resource.type è consumer_quota).
Filtro	Aggiungi un filtro in modo che il grafico mostri solo i dati relativi al servizio che vuoi monitorare. Ad esempio, per monitorare il servizio Identity and Access Management, aggiungi il seguente filtro: service = iam.googleapis.com. Quando il campo del filtro è vuoto, nel grafico vengono inclusi tutti i dati delle metriche disponibili.
Finestra temporale continua	Seleziona 1 m
Funzione finestra temporale continua	Seleziona count true Questa metrica è di tipo GAUGE, il che significa che ogni punto dati della serie temporale è una misurazione istantanea. Il tipo di valore è BOOL. Un valore di true indica che la quota è stata superata. Per questa metrica, le funzioni finestra temporale continua di count true e count sono equivalenti.
Tra serie temporali Aggregazione di serie temporali	Seleziona sum. Il campo di aggregazione viene impostato automaticamente su sum quando i dati vengono raggruppati. Questa impostazione definisce il modo in cui vengono combinati i dati delle singole serie temporali.
Tra serie temporali Raggruppa serie temporali per	Seleziona quota_metric. Questa opzione raggruppa i dati in base al tipo di nome dell'quota_metric.

Completa la finestra di dialogo Configura trigger utilizzando le seguenti impostazioni. Queste impostazioni fanno sì che il criterio di avviso crei un avviso se il numero di errori di superamento della quota supera il valore 0 per 1 minuto. Qui è selezionato un valore pari a 0 perché gli errori di quota superata sono imprevisti e indicano che è necessario aumentare una quota o modificare un servizio per ridurre le richieste API. Ti consigliamo di utilizzare una soglia più alta.

Campo della finestra di dialogo Configura trigger	Valore
Tipo di condizione	Threshold
Attivazione di un avviso	Any time series violates
Posizione soglia	Above threshold
Valore soglia	0
Finestra di ripetizione test	1 m

Utilizzo dell'API Cloud Monitoring

Puoi creare questo criterio di avviso utilizzando il metodo API alertPolicies.create. Puoi richiamare direttamente l'API Cloud Monitoring utilizzando Google Cloud CLI o le librerie client. Per ulteriori informazioni, consulta la sezione Creare i criteri.

Per informazioni sulla rappresentazione dei criteri di avviso in JSON o YAML, consulta Criteri di esempio.

Di seguito è riportata una rappresentazione di questo criterio di avviso in formato JSON.

{
    "combiner": "OR",
    "conditions": [
      {
        "conditionThreshold": {
          "aggregations": [
            {
              "alignmentPeriod": "60s",
              "crossSeriesReducer": "REDUCE_SUM",
              "groupByFields": [
                "metric.label.quota_metric"
              ],
              "perSeriesAligner": "ALIGN_COUNT_TRUE"
            }
          ],
          "comparison": "COMPARISON_GT",
          "duration": "60s",
          "filter": "metric.type=\"serviceruntime.googleapis.com/quota/exceeded\" resource.type=\"consumer_quota\"",
          "trigger": {
            "count": 1
          }
        },
        "displayName": "Quota exceeded error by label.quota_metric SUM",
      }
    ],
    "displayName": "Quota exceeded policy",
  }

Avvisi relativi al valore assoluto di quota/allocation/usage

Puoi creare un criterio di avviso per ricevere una notifica se l'utilizzo della quota di allocazione per un servizio specifico nel tuo progetto Google Cloud supera una soglia specificata dall'utente. Puoi creare questo tipo di criterio utilizzando la console Google Cloud o l'API Cloud Monitoring.

Utilizzo della console Google Cloud

Il resto dei contenuti di questa sottosezione riguarda la finestra di dialogo delle condizioni di un criterio di avviso.

Completa la finestra di dialogo Nuova condizione utilizzando le impostazioni riportate nella tabella seguente. Queste impostazioni specificano che vuoi monitorare i dati delle serie temporali per la metrica serviceruntime /quota/allocation/usage di un servizio nel tuo progetto Google Cloud e che vuoi raggruppare i dati in base al limite di quota.

Campo della finestra di dialogo Nuova condizione	Valore
Risorsa e metrica	Nel menu Risorse, seleziona Quota consumer. Nel menu Categorie di metriche, seleziona Quota. Nel menu Metriche, seleziona Utilizzo quota di allocazione. (metric.type è serviceruntime.googleapis.com/quota/allocation/usage, e resource.type è consumer_quota).
Filtro	Aggiungi un filtro in modo che il grafico mostri solo i dati relativi al servizio che vuoi monitorare. Ad esempio, per monitorare il servizio Identity and Access Management, aggiungi il seguente filtro: service = iam.googleapis.com. Quando il campo del filtro è vuoto, nel grafico vengono inclusi tutti i dati delle metriche disponibili.
Finestra temporale continua	Seleziona 1440 m Le corrispondenze del periodo sono l'intervallo di campionatura per questa metrica.
Funzione finestra temporale continua	Seleziona next older La funzione finestra mobile è impostata su next older per includere il valore misurato più recente di questa metrica GAUGE.
Tra serie temporali Aggregazione di serie temporali	Seleziona sum. Il campo di aggregazione viene impostato automaticamente su sum quando i dati vengono raggruppati. Questa impostazione definisce il modo in cui vengono combinati i dati delle singole serie temporali.
Tra serie temporali Raggruppa serie temporali per	Seleziona quota_metric. Questa opzione raggruppa i dati in base al tipo di nome dell'quota_metric.

Completa la finestra di dialogo Configura trigger utilizzando le seguenti impostazioni. Queste impostazioni fanno sì che il criterio di avviso crei un avviso se il valore della serie temporale supera 2,5 per 1440 m. Il valore di 1440 m corrisponde alla finestra mobile. Per questo esempio è stato selezionato il valore 2,5, in quanto è leggermente superiore al valore normale per il sistema di test. Devi selezionare la soglia in base al servizio che stai monitorando, in combinazione con la conoscenza dell'intervallo di valori previsto per la metrica.

Campo della finestra di dialogo Configura trigger	Valore
Tipo di condizione	Threshold
Attivazione di un avviso	Any time series violates
Posizione soglia	Above threshold
Valore soglia	2.5
Finestra di ripetizione test	1440 m

Utilizzo dell'API Cloud Monitoring

Puoi creare questo criterio di avviso utilizzando il metodo API alertPolicies.create. Puoi richiamare direttamente l'API Cloud Monitoring utilizzando Google Cloud CLI o le librerie client. Per ulteriori informazioni, consulta la sezione Creare i criteri.

Per informazioni sulla rappresentazione dei criteri di avviso in JSON o YAML, consulta Criteri di esempio.

Di seguito è riportata una rappresentazione di questo criterio di avviso in formato JSON.

{
    "combiner": "OR",
    "conditions": [
      {
        "conditionThreshold": {
          "aggregations": [
            {
              "alignmentPeriod": "86400s",
              "crossSeriesReducer": "REDUCE_SUM",
              "groupByFields": [
                "metric.label.quota_metric"
              ],
              "perSeriesAligner": "ALIGN_NEXT_OLDER"
            }
          ],
          "comparison": "COMPARISON_GT",
          "duration": "86400s",
          "filter": "metric.type=\"serviceruntime.googleapis.com/quota/allocation/usage\" resource.type=\"consumer_quota\" resource.label.\"service\"=\"iam.googleapis.com\"",
          "thresholdValue": 2.5,
          "trigger": {
            "count": 1
          }
        },
        "displayName": "Allocation quota usage for iam.googleapis.com by label.quota_metric SUM",
      }
    ],
    "displayName": "Absolute quota usage policy",
  }

Esempi di criteri di avviso MQL

Annuncio: a partire dal 22 ottobre 2024, Monitoring Query Language (MQL) non sarà più un linguaggio di query consigliato per Cloud Monitoring. Alcune funzionalità di usabilità verranno disabilitate, ma potrai comunque eseguire query MQL in Metrics Explorer e le dashboard e i criteri di avviso che utilizzano MQL continueranno a funzionare. Per ulteriori informazioni, consulta la notifica di ritiro per MQL.

MQL è un linguaggio di query basato su testo che utilizza una serie di operazioni collegate da barre verticali. MQL ti consente di creare query più efficaci e flessibili rispetto a quelle che puoi creare con i filtri di monitoraggio. Ti consigliamo di utilizzare MQL per configurare i criteri di avviso basati su proporzioni. Ad esempio, con MQL puoi impostare un rapporto per l'utilizzo della quota in base alla tariffa, che richiede il calcolo del rapporto tra una metrica indicatore (il limite) e una metrica delta (la tariffa).

Puoi creare criteri di avviso basati su MQL utilizzando la console Google Cloud o l'API Monitoring:

• Console Google Cloud: utilizza l'editor di codice MQL quando crei la condizione di avviso. Per visualizzare l'editor di codice, nella barra degli strumenti della finestra di dialogo Crea criterio di avviso, fai clic su  Editor query. Per ulteriori informazioni sull'utilizzo di questo editor, consulta Utilizzare l'editor di codice per MQL.

• API Monitoring: utilizza il metodo alertPolicies.create e fornisci una condizione di tipo MonitoringQueryLanguageCondition. Questo tipo di condizione accetta una query MQL come valore di campo. Per ulteriori informazioni sull'utilizzo dell'API Monitoring con MQL, consulta Creare condizioni per i criteri di avviso MQL.

Note:

• Un criterio di avviso che utilizza MQL può avere una sola condizione basata su MQL. I criteri con più condizioni non sono supportati se una condizione utilizza MQL.
• Tutte le query in questa sezione sono riportate in forma rigorosa. Per ulteriori informazioni, consulta la sezione Query con formato rigoroso. Puoi anche utilizzare query concise quando crei criteri di avviso basati su MQL.

Per informazioni specifiche su MQL, consulta Utilizzare Monitoring Query Language. Per ulteriori informazioni sui criteri di avviso basati su MQL, consulta Criteri di avviso con MQL.

Criterio di avviso che monitora il rapporto tra la quota di frequenza e il limite di quota

Il seguente pattern di query MQL descrive un criterio di avviso che invia una notifica quando la frequenza di utilizzo al minuto di un servizio di risorsa specifico supera l'80% di un limite specifico:

fetch consumer_quota
| filter resource.service == 'sample.googleapis.com'
| { metric serviceruntime.googleapis.com/quota/rate/net_usage
    | align delta_gauge(1m)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        sum(value.net_usage)
  ; metric serviceruntime.googleapis.com/quota/limit
    | filter metric.limit_name == 'Limit'
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        sliding(1m), max(val()) }
| ratio
| every 1m
| condition gt(val(), 0.8 '1')

Per utilizzare questo pattern di query, apporta le seguenti modifiche:

• Sostituisci sample.googleapis.com con il servizio che vuoi monitorare.
• Sostituisci Limit per metric.limit_name con il limite che vuoi monitorare. Per informazioni su come trovare i nomi dei limiti, consulta Identificare le metriche relative alle quote e i nomi dei limiti
• Sostituisci 1m nelle funzioni delta_gauge e sliding con una finestra appropriata per il limite.

Non modificare l'operazione every 1m, che determina la distanza tra i punti di dati nei risultati della query.

Non puoi creare questa query con i filtri.

Criterio di avviso che monitora il rapporto tra la quota tariffaria e i caratteri jolly

MQL supporta l'applicazione di filtri con caratteri jolly, espressioni regolari e logica booleana. Ad esempio, puoi utilizzare MQL per creare un criterio di avviso che monitora più limiti e ti avvisa se uno di questi supera una soglia.

Il seguente pattern di query MQL descrive un criterio di avviso che invia notifiche quando la frequenza di utilizzo per minuto o per giorno di qualsiasi servizio di risorse supera l'80%:

fetch consumer_quota
| filter resource.service =~ '.*'
| { { metric serviceruntime.googleapis.com/quota/rate/net_usage
      | align delta_gauge(1m)
      | group_by [resource.project_id, metric.quota_metric, resource.location],
          sum(value.net_usage)
    ; metric serviceruntime.googleapis.com/quota/limit
      | filter metric.limit_name =~ '.*PerMinute.*'
      | group_by [resource.project_id, metric.quota_metric, resource.location],
          sliding(1m), max(val()) }
    | ratio
  ; { metric serviceruntime.googleapis.com/quota/rate/net_usage
      | align delta_gauge(23h)
      | group_by [resource.project_id, metric.quota_metric, resource.location],
          sum(value.net_usage)
    ; metric serviceruntime.googleapis.com/quota/limit
      | filter metric.limit_name =~ '.*PerDay.*'
      | group_by [resource.project_id, metric.quota_metric, resource.location],
          sliding(23h), max(val()) }
    | ratio }
| union
| every 1m
| condition gt(val(), 0.8 '1')

Nella query precedente, l'argomento per l'allineatore delta_gauge è impostato su 23 ore anziché su 1 giorno. L'MQL può richiedere solo 23 ore e 30 minuti di dati e, a fini di calcolo, l'allineatore delta_gauge aggiunge un'ora al periodo di allineamento. Se utilizzi delta_gauge(1d), la condizione non può essere salvata perché richiede 25 ore di dati. Questo comportamento è diverso dall'allineatorenext_older, che non aggiunge spazi al periodo di allineamento.

Per utilizzare questo pattern di query, apporta le seguenti modifiche:

• Sostituisci l'espressione regolare per resource.service con un'espressione regolare per i servizi che vuoi monitorare.
• Nel primo rapporto:
  • Sostituisci .*PerMinute.* per metric.limit_name con un'espressione regolare per il primo gruppo di limiti che vuoi monitorare. Per informazioni su come trovare i nomi dei limiti, consulta Identificare le metriche relative alle quote e i nomi dei limiti
  • Sostituisci 1m nelle funzioni delta_gauge e sliding con una finestra appropriata ai tuoi limiti.
• Nel secondo rapporto:
  • Sostituisci .*PerDay.* per metric.limit_name con un'espressione regolare per il secondo gruppo di limiti da monitorare.
  • Sostituisci 23h nelle funzioni delta_gauge e sliding con una finestra appropriata ai tuoi limiti.

Non modificare l'operazione every 1m, che determina la distanza tra i punti di dati nei risultati della query.

Non puoi creare questa query con i filtri.

Avviso sul rapporto di utilizzo della quota di allocazione per un limite

Il seguente pattern di query MQL descrive un avviso che monitora quando l'utilizzo dell'allocazione giornaliera di un servizio di risorse specifico supera l'80% di un limite specifico:

fetch consumer_quota
| filter resource.service == 'sample.googleapis.com'
| { metric serviceruntime.googleapis.com/quota/allocation/usage
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        max(val())
  ; metric serviceruntime.googleapis.com/quota/limit
    | filter metric.limit_name == 'Limit'
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        min(val())
  }
| ratio
| every 1m
| condition gt(val(), 0.8 '1')

Per utilizzare questo pattern di query, apporta le seguenti modifiche:

• Sostituisci sample.googleapis.com con il servizio che vuoi monitorare.
• Sostituisci Limit per metric.limit_name con il limite che vuoi monitorare. Per informazioni su come trovare i nomi dei limiti, consulta Identificare le metriche relative alle quote e i nomi dei limiti

Non modificare l'operazione every 1m, che determina la distanza tra i punti di dati nei risultati della query.

Esempio: utilizzo della CPU del 75% in qualsiasi regione

La seguente query crea un criterio di avviso che si attiva quando l'utilizzo della CPU dell'istanza VM Compute Engine supera il 75% del limite in qualsiasi regione:

fetch consumer_quota
| filter resource.service == 'compute.googleapis.com'
| { metric serviceruntime.googleapis.com/quota/allocation/usage
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        max(val())
  ; metric serviceruntime.googleapis.com/quota/limit
    | filter metric.limit_name == 'CPUS-per-project-region'
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        min(val())
  }
| ratio
| every 1m
| condition gt(val(), 0.75 '1')

Questo criterio per le quote dei consumatori utilizza il nome del limite CPUS-per-project-region nella quota "CPU" dell'API Compute Engine. Per informazioni su come trovare i nomi dei limiti, consulta Identificare le metriche relative alle quote e i nomi dei limiti.

Criterio di avviso che monitora il rapporto della quota di allocazione per qualsiasi servizio

MQL supporta l'applicazione di filtri con caratteri jolly, espressioni regolari e logica booleana. Ad esempio, puoi utilizzare MQL per creare un avviso che monitora più limiti o servizi e ti avvisa se uno di questi supera una soglia.

La seguente query MQL descrive un avviso che monitora quando l'utilizzo dell'allocazione giornaliera di qualsiasi servizio di risorse supera l'80% per uno dei limiti di quota:

fetch consumer_quota
| filter resource.service =~ '.*'
| { metric serviceruntime.googleapis.com/quota/allocation/usage
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        max(val())
  ; metric serviceruntime.googleapis.com/quota/limit
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        min(val())
  }
| ratio
| every 1m
| condition gt(val(), 0.8 '1')

Puoi utilizzare questa query così come è presentata oppure puoi sostituire l'espressione regolare per resource.service con un'espressione regolare per i servizi che vuoi monitorare. Puoi anche filtrare in base a un servizio specifico e utilizzare caratteri jolly in un filtro limite.

Non modificare l'operazione every 1m, che determina la distanza tra i punti di dati nei risultati della query.

Esempio: utilizzo della CPU superiore al 50% in zone specifiche

La seguente query crea un criterio di avviso che si attiva quando l'utilizzo della CPU delle istanze VM di Compute Engine supera il 50% del limite in una delle zone us-central1. Questa query filtra i dati limit in base a un nome limite e alla posizione della risorsa:

fetch consumer_quota
| filter resource.service == 'compute.googleapis.com'
| { metric serviceruntime.googleapis.com/quota/allocation/usage
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        max(val())
  ; metric serviceruntime.googleapis.com/quota/limit
    | filter metric.limit_name == 'CPUS-per-project-zone' &&
              resource.location =~ 'us-central1-.*'
    | align next_older(1d)
    | group_by [resource.project_id, metric.quota_metric, resource.location],
        min(val())
  }
| ratio
| every 1m
| condition gt(val(), 0.50 '1')

Questo criterio per le quote dei consumatori utilizza il nome del limite CPUS-per-project-zone nella quota "CPU" dell'API Compute Engine. Per informazioni su come trovare i nomi dei limiti, consulta Identificare le metriche relative alle quote e i nomi dei limiti.

Avviso sul rapporto che utilizza una quota specifica per risorsa

Puoi utilizzare MQL per configurare i rapporti per le metriche relative alle quote specifiche per risorsa. In questo caso, specifichi una risorsa monitorata specifica per il servizio e calcoli un rapporto su una coppia di metriche relative alle quote specifiche per la risorsa.

Il seguente pattern di query descrive un avviso che monitora quando l'utilizzo di una quota supera l'80% del limite:

fetch sample.googleapis.com/SampleResource
  | { metric sample.googleapis.com/quota/samplemetric/usage
    | align next_older(1d)
    | group_by [resource.label_1, ... , resource.label_n,
                metric.label_1, ... , metric.label_n],
        max(val())
  ; metric sample.googleapis.com/quota/samplemetric/limit
    | align next_older(1d)
    | group_by [resource.label_1, ... , resource.label_n,
                metric.label_1, ... , metric.label_n],
        min(val())
  }
| ratio
| every 1m
| condition gt(val(), 0.8 '1')

Per utilizzare questo pattern di query, apporta le seguenti modifiche:

• Sostituisci sample.googleapis.com con il servizio che vuoi monitorare.
• Sostituisci sampleResource con la risorsa monitorata associata.
• Sostituisci samplemetric con la stringa per un gruppo di tipi di metriche.
• Nelle operazioni group_by, elenca ogni etichetta di risorse e metriche.

Esempio: utilizzo della CPU del 75% in qualsiasi regione

Ad esempio, la seguente query MQL configura un avviso che monitora quando l'utilizzo della quota instances_per_vpc_network di Compute Engine supera l'80% per qualsiasi ID rete:

fetch compute.googleapis.com/VpcNetwork
| { metric compute.googleapis.com/quota/instances_per_vpc_network/usage
    | align next_older(1d)
    | group_by [resource.resource_container, metric.limit_name,
                resource.location, resource.network_id],
        max(val())
  ; metric compute.googleapis.com/quota/instances_per_vpc_network/limit
    | align next_older(1d)
    | group_by [resource.resource_container, metric.limit_name,
                resource.location, resource.network_id],
        min(val())
  }
| ratio
| every 1m
| condition gt(val(), 0.80 '1')

Tieni presente che questa query utilizza il tipo di risorsa compute.googleapis.com/VpcNetwork, non consumer_quota, e prende il rapporto tra due metriche compute.googleapis.com/quota/instances_per_vpc_network, usage e limit.

Esempi di grafici

I grafici mostrano i dati delle serie temporali. Puoi utilizzare Metrics Explorer per creare un grafico. Con Esplora metriche puoi eliminare il grafico quando non ne hai più bisogno o salvarlo in una dashboard. Nella visualizzazione della dashboard, puoi aggiungere un grafico.

Nota: per le metriche relative alla quota di allocazione, visualizza i dati come grafico a barre in pila e imposta un intervallo di tempo di almeno una settimana. Queste quote vengono aggiornate raramente e non sono rappresentate bene con i grafici a linee.

Se vuoi configurare solo un grafico che mostri i dati sulle quote, puoi utilizzare le impostazioni nella tabella Nuova condizione. Le condizioni di avviso utilizzano una notazione diversa rispetto agli strumenti di creazione di grafici. Gli strumenti per la creazione di grafici includono Metrics Explorer e la configurazione di grafici nelle dashboard personalizzate:

Nome del campo della finestra di dialogo Nuova condizione	Grafici
Funzione finestra temporale continua	Configurazione ottimale in base alle impostazioni di aggregazione e delle metriche selezionate. Per specificare la funzione di allineamento, procedi nel seguente modo: Nell'elemento Aggregazione, espandi il primo menu e seleziona Configura allineatore. Vengono aggiunti gli elementi Funzione di allineamento e Raggruppamento. Espandi l'elemento Funzione di allineamento ed effettua una selezione.
Finestra temporale continua	Intervallo minimo (per accedere, fai clic su Aggiungi elemento di query)
Raggruppa serie temporali per (nella sezione Nelle serie temporali)	Secondo menu dell'elemento Aggregazione
Aggregazione delle serie temporali (nella sezione Tra serie temporali)	Primo menu dell'elemento Aggregazione

Serie temporale per quota/rate/net_usage

Per visualizzare i dati delle serie temporali per la metrica serviceruntime quota/rate/net_usage, per tutti i servizi del tuo progetto Google Cloud, dove i dati sono raggruppati in base al nome della metrica della quota e viene visualizzato il tasso di utilizzo, utilizza le seguenti impostazioni:

Campo della finestra di dialogo Nuova condizione	Valore
Risorsa e metrica	Nel menu Risorse, seleziona Quota consumer. Nel menu Categorie di metriche, seleziona Quota. Nel menu Metriche, seleziona Utilizzo quota di frequenza. (metric.type è serviceruntime.googleapis.com/quota/rate/net_usage, resource.type è consumer_quota).
Filtro	Aggiungi un filtro in modo che il grafico mostri solo i dati relativi al servizio che vuoi monitorare. Ad esempio, per monitorare il servizio Identity and Access Management, aggiungi il seguente filtro: service = iam.googleapis.com. Quando il campo del filtro è vuoto, nel grafico vengono inclusi tutti i dati delle metriche disponibili.
Finestra temporale continua	Seleziona 1 m Il periodo di 1 minuto corrisponde all'intervallo di campionamento per questa metrica.
Funzione finestra temporale continua	Seleziona rate Se imposti l'allineatore sul valore rate, i valori memorizzati nella serie temporale per questa metrica DELTA vengono convertiti in una nuova serie temporale che memorizza i dati sulle tariffe. L'asse Y del grafico riporta le unità di quota al secondo.
Tra serie temporali Aggregazione di serie temporali	Seleziona sum. Il campo di aggregazione viene impostato automaticamente su sum quando i dati vengono raggruppati. Questa impostazione definisce il modo in cui vengono combinati i dati delle singole serie temporali.
Tra serie temporali Raggruppa serie temporali per	Seleziona quota_metric. Questa opzione raggruppa i dati in base al tipo di nome dell'quota_metric.

Serie temporale per quota/instances_per_vpc_network/limit

Per visualizzare i dati delle serie temporali per la compute.googleapis.com metrica quota/instances_per_vpc_network/limit, per tutte le reti nel tuo progetto Google Cloud, utilizza le seguenti impostazioni:

Campo della finestra di dialogo Nuova condizione	Valore
Risorsa e metrica	Nel menu Tipo di risorsa, seleziona Rete VPC. Nel menu Categoria metrica, seleziona quota. Nel menu Metrica, seleziona Limite di quota di istanze per rete VPC. (metric.type è compute.googleapis.com/quota/instances_per_vpc_network/limit, e resource.type è compute.googleapis.com/VpcNetwork).
Filtro	Lascia vuoto
Finestra temporale continua	Seleziona 1 m Le corrispondenze del periodo sono l'intervallo di campionatura per questa metrica.
Funzione finestra temporale continua	Seleziona mean
Tra serie temporali Aggregazione di serie temporali	Lascia come none
Tra serie temporali Raggruppa serie temporali per	Lascia vuoto

Serie temporale per quota/instances_per_vpc_network/usage

Per visualizzare i dati delle serie temporali per la compute.googleapis.com metrica quota/instances_per_vpc_network/usage, per una delle reti nel tuo progetto Google Cloud, utilizza le seguenti impostazioni:

Campo della finestra di dialogo Nuova condizione	Valore
Risorsa e metrica	Nel menu Tipo di risorsa, seleziona Rete VPC. Nel menu Categoria metrica, seleziona quota. Nel menu Metrica, seleziona Istanze per utilizzo della quota della rete VPC. (metric.type è compute.googleapis.com/quota/instances_per_vpc_network/usage, e resource.type è compute.googleapis.com/VpcNetwork).
Metrica	Nel menu Metrica, seleziona compute.googleapis.com/quota/instances_per_vpc_network/usage.
Filtro	Aggiungi un filtro in modo che il grafico mostri solo un sottoinsieme di tutti i dati. Ad esempio, per visualizzare l'utilizzo di una rete specifica, aggiungi il seguente filtro: network_id = identifier. Quando il campo del filtro è vuoto, nel grafico vengono inclusi tutti i dati delle metriche disponibili.
Finestra temporale continua	Seleziona 1 m Le corrispondenze del periodo sono l'intervallo di campionatura per questa metrica.
Funzione finestra temporale continua	Seleziona mean
Tra serie temporali Aggregazione di serie temporali	Lascia come none
Tra serie temporali Raggruppa serie temporali per	Lascia vuoto

Grafici MQL

Puoi utilizzare le query MQL per creare grafici utilizzando l'editor di codice MQL. Ad esempio, qualsiasi query mostrata negli esempi di criterio di avviso MQL può essere inserita nell'editor di codice. Puoi omettere l'ultima operazione, condition, in ogni query. Si applica tranne quando crei una condizione per un criterio di avviso. In un grafico, l'operazione condition non fa nulla.

Per ulteriori informazioni, consulta Utilizzare l'editor di codice per MQL e Esempi di MQL.
