樹狀圖參考資料

樹狀圖會顯示依維度階層結構整理的資料。舉例來說,你可以使用樹狀圖顯示某個產品類別中各個項目的平均年銷售額,並依子類別和產品階層中的位置細分。

Looker Studio 樹狀圖,分支為藍色、橘色和紫色,沒有值標籤。

Looker Studio 中的樹狀圖

樹狀圖中的資料會顯示在「分支」中 (也稱為「節點」)。每個分支可以有零或多個子分支,以及一個父分支 (根分支除外,因為根分支沒有父分支)。每個分支都會顯示為矩形,並根據資料中的值調整大小和顏色。大小和顏色是根據圖中所有其他分支的值而定。

樹狀圖是假設生成工具,有助於瞭解不同實體的相對重要性及彼此之間的關係。

樹狀圖範例

下方的樹狀圖顯示網路寵物商店的銷售項目數量。分店標籤取自「部門」和「項目」維度。

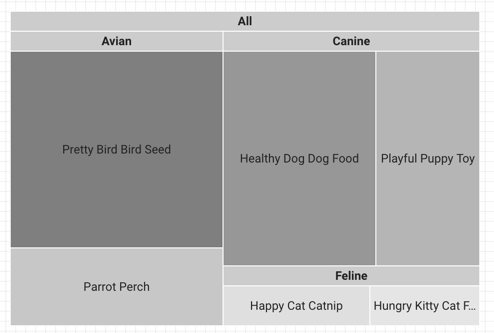

樹狀圖顯示「鳥類」、「犬類」和「貓類部門」維度類別,以及相關的「項目」維度值。

這個圖表的基礎資料分類方式如下:

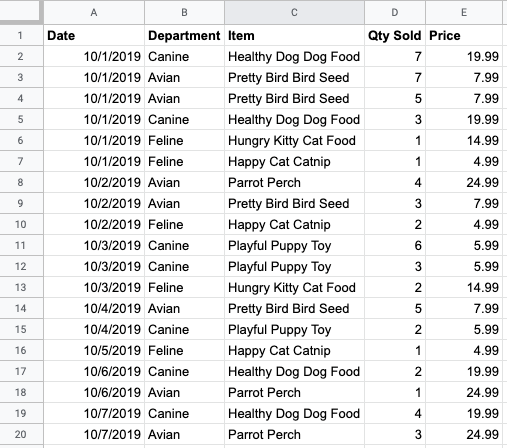

Google 試算表,資料依日期、部門、項目、銷售數量和價格等欄位整理。

新增圖表

新增圖表或選取現有圖表。接著,使用「屬性」面板設定圖表的「設定」分頁和「樣式」分頁屬性,分別設定圖表資料和圖表樣式。

設定圖表資料

「屬性」面板的「設定」分頁中的選項,會決定圖表資料的整理和顯示方式。

資料來源

資料來源提供元件與基礎資料集之間的連結。

  • 如要變更圖表的資料來源,請按一下目前的資料來源名稱。
  • 如要查看或編輯資料來源,請按一下「編輯資料來源」圖示 。(您必須至少擁有檢視者權限,才能看到這個圖示)。
  • 按一下「混合資料」,即可在同一張圖表中查看多個資料來源的資料。進一步瞭解資料混合

維度

維度是資料類別,維度值 (維度所含的資料) 是類別的名稱、說明或其他特徵。

下鑽

如果圖表支援這項功能,就會顯示這個選項。

觀眾可透過向下鑽取功能,在圖表中查看更多詳細資料。開啟「深入分析」切換鈕後,您新增的每個維度都會成為可深入分析的詳細程度。進一步瞭解圖表向下鑽取

要顯示的層級

「要顯示的層級」選項可決定圖表的精細程度。舉例來說,本頁「樹狀圖範例」部分中的範例圖表,將「要顯示的層級」設為「2」,因此顯示兩個詳細資料層級:「部門」和「項目」

將「要顯示的層級」設為「1」,圖表就會只顯示一個層級的詳細資料 (「部門」):

如果將「要顯示的層級」選項設為 1,樹狀圖只會顯示部門層級的詳細資料。

「向下鑽取」和「要顯示的層級」有何不同?

「下鑽」可讓您專注於特定詳細程度,「要顯示的層級」則可控制樹狀圖中顯示的詳細程度層級數量。舉例來說,以下是深入分析圖表的結果。請注意,現在只會顯示一個詳細資料層級,但該層級現在是「項目」維度層級。

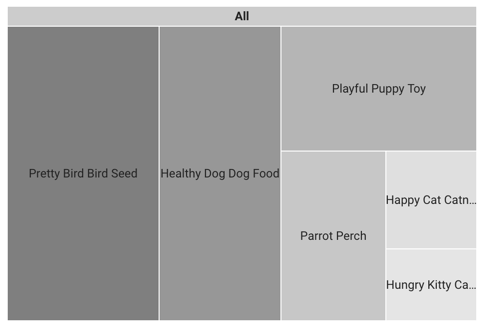

使用者深入瞭解「項目」維度時,樹狀圖會顯示項目詳細資料。

查看已啟用向下鑽取的樹狀圖範例 (報表僅提供英文版)。

指標

這個選項會根據所選維度,顯示細分的指標資料。舉例來說,顯示年度銷售資料的圖表可以依「銷售區域」維度細分,顯示各區域的銷售量;也可以依「員工 ID」維度細分,顯示各銷售人員的銷售量。

選用指標

如要新增選用指標,請開啟「選用指標」切換鈕,然後從「新增指標」欄位選取器中選取指標。您也可以在「資料」面板的欄位清單中點選指標,然後將指標放在「選用指標」選取器中。

指標滑桿

開啟「指標滑桿」切換鈕,即可在圖表中加入指標滑桿

欄位

「欄位」選項可讓你選擇樹狀圖的著色方式。選取「指標」或「維度」,即可依據設定的指標或維度欄位,為樹狀圖上色。根據預設,樹狀圖會依「指標」著色。「欄位」設定會決定「樣式」分頁中「依顏色分類」設定的可用選項

您也可以選擇「次要標籤」設定的其他指標,在樹狀圖中顯示該指標的對應指標值。

篩選器

篩選器會納入或排除您指定的值,藉此限制元件中顯示的資料。進一步瞭解篩選器屬性

篩選選項包括:

  • 篩選器名稱:按一下現有篩選器即可編輯。將游標懸停在篩選器名稱上,然後按一下「X」X 即可刪除。
  • 新增篩選器:按一下這個選項,即可為圖表建立新的篩選器。

日期範圍維度

如果資料來源有有效的日期維度,系統就會顯示這個選項。

日期範圍維度會做為限制圖表日期範圍的依據。舉例來說,如果您為圖表設定日期範圍屬性,或報表檢視者使用日期範圍控制項來限制時間範圍,系統就會使用這個維度。

預設日期範圍篩選器

預設日期範圍篩選器可讓您設定個別圖表的時間範圍。

預設日期範圍篩選器選項包括:

  • 自動:使用預設日期範圍,由圖表的資料來源決定。
  • 自訂:可使用日曆小工具,為圖表選取自訂日期範圍。

進一步瞭解如何使用日期和時間

總列數

樹狀圖可顯示 5 到 5,000 列的資料。

歸類為「其他」

開啟「歸類為『其他』」切換鈕,即可將超出指定「序列數量」限制的結果匯總為一個序列,並標示為「其他」。啟用「歸類為『其他』」後,您就能根據剩餘結果的脈絡,比較其他數列。

圖表互動

在圖表上啟用「交叉篩選」選項後,該圖表就會做為篩選器控制項。如要篩選報表,請按一下圖表或使用滑鼠在圖表上刷動。進一步瞭解交叉篩選

設定圖表樣式

「樣式」分頁中的選項可控制圖表的整體呈現方式和外觀。

圖表標題

開啟「顯示標題」切換鈕,即可為圖表新增標題。Looker Studio 可以自動產生圖表標題,您也可以自訂標題。你也可以自訂標題的樣式和位置。

自動產生

這個選項預設為啟用。啟用「自動產生」後,Looker Studio 會根據圖表類型和圖表使用的欄位產生標題。如果變更圖表類型或圖表使用的欄位,系統會更新自動產生的標題。

如要為圖表新增自訂標題,請在「標題」欄位中輸入標題。這樣做會關閉「自動生成」設定。

標題選項

啟用「顯示標題」設定後,您可以使用下列標題選項:

  • 標題:提供文字欄位,供報表編輯者輸入圖表的自訂標題。
  • 字型系列:設定標題文字的字型類型。
  • 字型大小:設定標題文字的字型大小。
  • 字型顏色:設定標題文字的字型顏色。
  • 字型樣式選項:為標題文字套用粗體、斜體或底線樣式。
  • 頂端:將圖表標題放在圖表頂端。
  • 底部:將圖表標題放在圖表底部。
  • 左側:將圖表標題對齊圖表左側。
  • 置中:將圖表標題置於圖表上方或下方。
  • 右:將圖表標題對齊圖表右側。

矩形式樹狀結構圖

這些選項可控制樹狀圖的顯示方式:

  • 顯示分支標題:顯示或隱藏父項分支。
  • 分支標題顏色:設定分支標題的顏色。啟用「顯示分支標頭」時,系統會顯示這項設定。
  • 顯示比例:啟用後,會顯示分支顏色值的比例。如果選取「漸層」做為「依顏色」選項,就會顯示這項設定。
  • 邊框半徑:設定分支的邊框半徑。值越高,分支的邊緣就越圓潤。

顏色指定方式

這些選項可控管資料的顏色:

  • 單一顏色:選取這個選項後,資料序列會以單一顏色的不同深淺顯示。否則,圖表會根據報表主題顯示多種顏色。您可以使用顏色挑選器設定特定顏色。
  • 維度值:這個選項會根據「管理維度值顏色」對應表指定的顏色,為圖表中的每個維度值上色。「維度顏色」設定可確保資料使用一致的顏色,無論資料在圖表中的位置為何。只有在「設定」分頁的「欄位」設定中選取「維度」時,系統才會顯示這個選項。
    • 啟用多色調:啟用這項設定後,系統會根據分支維度值,以「管理維度值顏色」地圖中設定的顏色,顯示不同色調的分支。選取「維度值」時,系統會顯示這個選項。
  • 漸層:這個選項會以「最大顏色值」設定的多種深淺色調,為每個分支著色,並可選擇顯示相應的值比例。此外,您也可以自訂「中間顏色值」和「最小值顏色值」的顏色。只有在「設定」分頁的「欄位」設定中選取「指標」時,才會顯示「漸層」選項。

標籤

這些選項可設定圖表中文字的字型樣式、字型大小、字型顏色和值格式:

  • 字型系列:設定圖例字型的字型類型。
  • 字型大小:設定圖例字型大小。
  • 字型顏色:設定圖例字型的顏色。
  • 將資料標籤顯示為:設定要在分支標籤中顯示的資料。可選取的選項取決於「設定」分頁中次要標籤設定的欄位類型 (如有)。資料標籤選項包括:
    • 無:顯示沒有資料標籤的分支。
    • 僅限維度:顯示每個分支的維度值。
    • 維度和指標 (值):顯示每個分支的維度和指標值。
    • 維度和指標 (百分比):顯示維度值,以及指標值在圖表中指標值總和中所占的百分比。

圖例

這些選項可決定圖表圖例的位置和外觀:

  • 顯示圖例:啟用後,系統會顯示圖表圖例。
  • 位置:設定圖例位置。
  • 對齊方式:設定圖例相對於所選位置的對齊方式。
  • 將圖例對齊格線:將圖例對齊格線位置,而非標題。

  • 行數上限:設定圖例使用的行數。如果系列數量超過一行,請點選「<」和「>」箭頭,即可查看溢出的項目。

  • 字型系列:設定圖例字型的字型類型。

  • 字型大小:設定圖例字型大小。

  • 字型顏色:設定圖例字型的顏色。

背景和邊框

這些選項可控制圖表背景容器的外觀:

  • 背景:設定圖表背景顏色。
  • 不透明度:設定圖表的不透明度。不透明度為 100% 時,圖表後方的物件會完全隱藏。如果將不透明度設為 0%,圖表就會隱藏。
  • 框線顏色:設定圖表框線顏色。
  • 圓角半徑:為圖表背景加上圓角框線。如果半徑為 0,背景形狀的邊角會是 90°。如果框線半徑為 100°,就會產生圓形。
  • 框線粗細:設定圖表框線的粗細。
  • 框線樣式:設定圖表框線樣式。
  • 加上框線陰影:在圖表的下框線和右框線加上陰影。

圖表標題

檢視者可透過圖表標題對圖表執行各種動作,例如匯出資料、向上或向下鑽取,或是排序圖表。圖表標題選項包括:

  • 圖表標題:控制圖表標題在圖表上的顯示位置。「圖表標題」選項包括:
    • 不顯示:標題選項一律不會顯示。請注意,報表檢視者隨時可以對圖表按一下滑鼠右鍵,存取這些選項。
    • 一律顯示:標頭選項一律會顯示。
    • 滑鼠游標懸停時顯示 (預設):將游標懸停在圖表標題上時,會顯示三個垂直圓點。點選即可存取標題選項。
  • 標題字型顏色:設定圖表標題選項的顏色。

重設為報表主題

按一下「重設為報表主題」,將圖表設定重設為報表主題設定。
