Google Dataproc クラスタにデフォルトで組み込まれる Apache Hadoop、Apache Spark などの一部のオープンソース コンポーネントには、ウェブ インターフェースが備わっています。こうしたインターフェースを使用すると、YARN リソース マネージャー、Hadoop Distributed File System(HDFS)、MapReduce、Spark などのクラスタ リソースと機能を管理およびモニタリングできます。Dataproc のデフォルト コンポーネントとオプション コンポーネントのウェブ エンドポイントには、コンポーネント ゲートウェイによってセキュアにアクセスできます。
サポートされている Dataproc イメージ バージョンで作成されたクラスタでは、インバウンド トラフィックを許可するために SSH トンネルへの依存や、ファイアウォール ルールの変更を行うことなく、コンポーネントのウェブ インターフェースへのアクセスを有効にできます。
考慮事項
- 有効なコンポーネントのウェブ インターフェースにアクセスするには、dataproc.clusters.use Identity and Access Management 権限が必要です。Dataproc のロールをご覧ください。
- コンポーネント ゲートウェイを使用して REST API(Apache Hadoop YARN、Apache Livy など)や履歴サーバーにアクセスすることはできません。
- コンポーネント ゲートウェイが有効になっている場合、Dataproc はクラスタの最初のマスターノードに次のサービスを追加します。
- Apache Knox。デフォルトの Knox ゲートウェイ SSL 証明書は、クラスタの作成日から 13 か月間有効です。期限切れになると、すべてのコンポーネント ゲートウェイのウェブ インターフェース URL が非アクティブになります。新しい証明書を取得するには、コンポーネント ゲートウェイの SSL 証明書を再生成するをご覧ください。
- Inverting Proxy
- コンポーネント ゲートウェイは、
node:port
インターフェースへの直接アクセスを有効にしませんが、サービスの特定のサブセットを自動的にプロキシします。ノード上のサービス(node:port
)にアクセスする必要がある場合は、SSH SOCKS プロキシを使用します。
コンポーネント ゲートウェイを使用してクラスタを作成する
コンソール

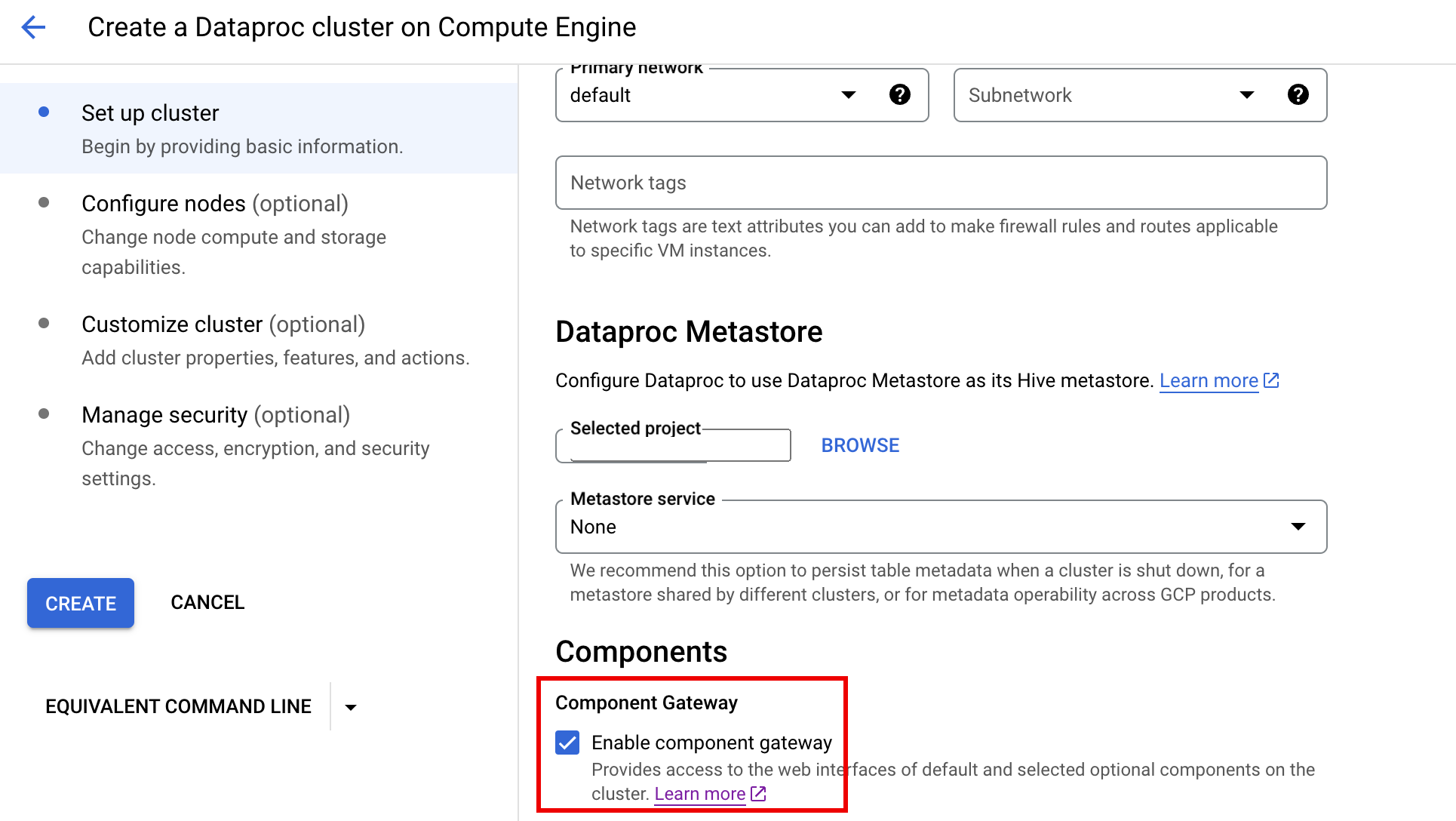

Google Cloud コンソールを使用してクラスタを作成すると、デフォルトで Dataproc コンポーネント ゲートウェイが有効になります。この設定を無効にするには、Dataproc の [Compute Engine で Dataproc クラスタを作成する] ページの [クラスタの設定] パネルにある [コンポーネント] セクションで [コンポーネント ゲートウェイを有効にする] チェックボックスをオフにします。

gcloud コマンド
gcloud CLI のgcloud dataproc clusters create コマンドをターミナル ウィンドウでローカルに、または Cloud Shell で実行します。
gcloud dataproc clusters create cluster-name \ --enable-component-gateway \ --region=region \ other args ...
REST API
clusters.create リクエストの一部として EndpointConfig.enableHttpPortAccess プロパティを true
に設定します。
コンポーネント ゲートウェイの URL を使用してウェブ インターフェースにアクセスする
クラスタでコンポーネント ゲートウェイが有効になっている場合、 Google Cloud コンソール上のリンクをクリックして、クラスタの最初のマスターノードで実行されているコンポーネント ウェブ インターフェースに接続できます。また、コンポーネント ゲートウェイでは、endpointConfig.httpPorts に URL へのポート名のマップが設定されます。コンソールを使用する代わりに、gcloud
コマンドライン ツールや Dataproc REST API を使用してこのマッピング情報を表示し、URL をコピーしてブラウザに貼り付けて、コンポーネントの UI に接続できます。
コンソール
Google Cloud コンソールで Dataproc の [クラスタ] フォームに移動し、クラスタを選択して [クラスタの詳細] フォームを開きます。[ウェブ インターフェース] タブをクリックすると、クラスタにインストールされているデフォルト コンポーネントとオプション コンポーネントのウェブ インターフェースへのコンポーネント ゲートウェイ リンクのリストが表示されます。いずれかのコンポーネントのリンクをクリックすると、クラスタのマスターノード上で実行されているそのコンポーネントのウェブ インターフェースがローカル ブラウザ内に開きます。

gcloud コマンド
gcloud CLI の gcloud dataproc clusters describe
コマンドをターミナル ウィンドウでローカルに、または Cloud Shell で実行します。
gcloud dataproc clusters describe cluster-name \ --region=region
出力例:
... config: endpointConfig: enableHttpPortAccess: true httpPorts: HDFS NameNode:
https://584bbf70-7a12-4120-b25c-31784c94dbb4-dot-dataproc.google.com/hdfs/ MapReduce Job History:
https://584bbf70-7a12-4120-b25c-31784c94dbb4-dot-dataproc.google.com/jobhistory/ Spark HistoryServer:
https://584bbf70-7a12-4120-b25c-31784c94dbb4-dot-dataproc.google.com/sparkhistory/ YARN ResourceManager:
https://584bbf70-7a12-4120-b25c-31784c94dbb4-dot-dataproc.google.com/yarn/ YARN Application Timeline:
https://584bbf70-7a12-4120-b25c-31784c94dbb4-dot-dataproc.google.com/apphistory/ ...
REST API
ポート名と URL の endpointConfig.httpPorts マップを取得するには、clusters.get を呼び出します。VPC-SC でコンポーネント ゲートウェイを使用する
コンポーネント ゲートウェイでは、VPC Service Controls がサポートされます。サービス境界の適用では、コンポーネント ゲートウェイを介したインターフェースへのリクエストは Dataproc API サーフェスの一部として処理され、dataproc.googleapis.com
のアクセス許可を制御するアクセス ポリシーでもコンポーネント ゲートウェイの UI へのアクセスが制御されます。
また、コンポーネント ゲートウェイでは、外部 IP アドレスがない Dataproc クラスタへのプライベート Google 接続に依存する VPC-SC 構成もサポートされていますが、次のように、制限された Google 仮想 IP 範囲 199.36.153.4/30
を介して Dataproc マスター VM から *.dataproc.cloud.google.com
へのアクセスを許可するようにネットワークを手動で構成する必要があります。
- 手順に沿って、すべての Google API に対して、プライベート Google 接続を構成します。
- Cloud DNS によって DNS を構成するか、またはDataproc マスターノードでローカルに DNS を構成して、
*.dataproc.cloud.google.com
へのアクセスを許可します。
Cloud DNS を使用して DNS を構成する
*.dataproc.cloud.google.com
を宛先とするトラフィックを、制限付きの Google API 仮想 IP 範囲にマッピングする Cloud DNS ゾーンを作成します。
VPC ネットワーク用の非公開マネージド ゾーンを作成します。
gcloud dns managed-zones create ZONE_NAME \ --visibility=private \ --networks=https://www.googleapis.com/compute/v1/projects/PROJECT_ID/global/networks/NETWORK_NAME \ --description=DESCRIPTION \ --dns-name=dataproc.cloud.google.com \ --project=PROJECT_ID
ZONE_NAME は、作成するゾーンの名前です。たとえば、
vpc
のようにします。このゾーン名は、次の各ステップで使用されます。PROJECT_ID は、VPC ネットワークをホストするプロジェクトの ID です。
NETWORK_NAME は VPC ネットワークの名前です。
DESCRIPTION は、人間が読める形式のマネージド ゾーンの説明です。これは指定しなくても構いません。
トランザクションを開始します。
gcloud dns record-sets transaction start --zone=ZONE_NAME
- ZONE_NAME は、ゾーン名です。
DNS レコードを追加します。
gcloud dns record-sets transaction add --name=*.dataproc.cloud.google.com. \ --type=A 199.36.153.4 199.36.153.5 199.36.153.6 199.36.153.7 \ --zone=ZONE_NAME \ --ttl=300
- ZONE_NAME は、ゾーン名です。
gcloud dns record-sets transaction add --name=dataproc.cloud.google.com. \ --type=A 199.36.153.4 199.36.153.5 199.36.153.6 199.36.153.7 \ --zone=ZONE_NAME \ --ttl=300
- ZONE_NAME は、ゾーン名です。
トランザクションを実行します。
gcloud dns record-sets transaction execute --zone=ZONE_NAME --project=PROJECT_ID
ZONE_NAME は、ゾーン名です。
PROJECT_ID は、VPC ネットワークをホストするプロジェクトの ID です。
初期化アクションで Dataproc マスターノードでローカルに DNS を構成する
dataproc.cloud.google.com
へのプライベート接続を許可するように Dataproc マスターノードでローカルに DNS を構成できます。この手順は、短期的なテストと開発を目的としています。本番環境ワークロードでの使用は推奨されません。
初期化アクションを Cloud Storage にステージングします。
cat <<EOF >component-gateway-vpc-sc-dns-init-action.sh #!/bin/bash readonly ROLE="$(/usr/share/google/get_metadata_value attributes/dataproc-role)" if [[ "${ROLE}" == 'Master' ]]; then readonly PROXY_ENDPOINT=$(grep "^dataproc.proxy.agent.endpoint=" \ "/etc/google-dataproc/dataproc.properties" | \ tail -n 1 | cut -d '=' -f 2- | sed -r 's/\\([#!=:])/\1/g') readonly HOSTNAME=$(echo ${PROXY_ENDPOINT} | \ sed -n -E 's;^https://([^/?#]*).*;\1;p') echo "199.36.153.4 ${HOSTNAME} # Component Gateway VPC-SC" >> "/etc/hosts" fi EOF gcloud storage cp component-gateway-vpc-sc-dns-init-action.sh gs://BUCKET/
- BUCKET は、Dataproc クラスタからアクセスできる Cloud Storage バケットです。
初期化アクションがステージングされ、コンポーネント ゲートウェイが有効になっている Dataproc クラスタを作成します。
gcloud dataproc clusters create cluster-name \ --region=region \ --initialization-actions=gs://BUCKET/component-gateway-vpc-sc-dns-init-action.sh \ --enable-component-gateway \ other args ...
- BUCKET は、手順 1 で使用した Cloud Storage バケットです。
コンポーネント ゲートウェイを介して HTTP API をプログラムでの使用する
コンポーネント ゲートウェイは、Apache Knox が組み込まれているプロキシです。Apache Knox によって公開されるエンドポイントは、https://component-gateway-base-url/component-path
を介して利用できます。
コンポーネント ゲートウェイを使用してプログラムで認証するには、ヘッダー Proxy-Authorization
に OAuth 2.0 署名なしトークンを渡します。
$ ACCESS_TOKEN="$(gcloud auth print-access-token)"
$ curl -H "Proxy-Authorization: Bearer ${ACCESS_TOKEN}" "https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/yarn/jmx"
{
"beans" : [ {
"name" : "Hadoop:service=ResourceManager,name=RpcActivityForPort8031",
"modelerType" : "RpcActivityForPort8031",
"tag.port" : "8031",
"tag.Context" : "rpc",
"tag.NumOpenConnectionsPerUser" : "{\"yarn\":2}",
"tag.Hostname" : "demo-cluster-m",
"ReceivedBytes" : 1928581096,
"SentBytes" : 316939850,
"RpcQueueTimeNumOps" : 7230574,
"RpcQueueTimeAvgTime" : 0.09090909090909091,
"RpcProcessingTimeNumOps" : 7230574,
"RpcProcessingTimeAvgTime" : 0.045454545454545456,
...
コンポーネント ゲートウェイは、リクエストを Apache Knox に転送する前に Proxy-Authorization
ヘッダーを削除します。
コンポーネント ゲートウェイのベース URL を確認するには、次の gcloud dataproc clusters describe
を実行します。
$ gcloud dataproc clusters describe <var>cluster-name</var> \
--region=<var>region</var>
...
endpointConfig:
enableHttpPortAccess: true
httpPorts:
HDFS NameNode: https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/hdfs/dfshealth.html
MapReduce Job History: https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/jobhistory/
Spark History Server: https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/sparkhistory/
Tez: https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/apphistory/tez-ui/
YARN Application Timeline: https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/apphistory/
YARN ResourceManager: https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/yarn/
...
ベース URL は、httpPorts
の下にある URL のスキームと認証の部分です。この例では、https://xxxxxxxxxxxxxxx-dot-us-central1.dataproc.googleusercontent.com/
です。
コンポーネント ゲートウェイの SSL 証明書を再生成する
コンポーネント ゲートウェイのデフォルトの Knox ゲートウェイ SSL 証明書は、次の期間に有効です。
イメージ バージョン 2.0.93、2.1.41、2.2.7 以降を使用して作成されたクラスタの場合、Dataproc クラスタの作成日から 5 年間。
以前のイメージ バージョンを使用して作成されたクラスタの場合、Dataproc クラスタの作成日から 13 か月。
証明書が期限切れになると、すべてのコンポーネント ゲートウェイのウェブ インターフェース URL が非アクティブになります。
SSL 証明書が組織から提供されている場合は、その組織から新しい証明書を取得し、古い証明書を新しい証明書に置き換えます。
デフォルトの自己署名 SSL 証明書を使用している場合は、次のように更新します。
SSH を使用して、
m-0
名サフィックスを持つ Dataproc クラスタ マスターノードに接続します。/var/lib/knox/security/keystores/gateway.jks
パスでgateway.jks
を見つけます。keytool -list -v -keystore /var/lib/knox/security/keystores/gateway.jks
gateway.jks
ファイルをバックアップ ディレクトリに移動します。mv /var/lib/knox/security/keystores/gateway.jks /tmp/backup/gateway.jks
Knox サービスを再起動して、新しい自己署名証明書を作成します。
systemctl restart knox
コンポーネント ゲートウェイと Knox のステータスを確認します。
systemctl status google-dataproc-component-gateway systemctl status knox
次のステップ
- Dataproc コンポーネントがあるクラスタを作成する。
