ケーブルの接続を確認する

このページでは、Google Distributed Cloud（GDC）エアギャップ アプライアンスのネットワーク ケーブルを検証し、ブートストラップ デバイスを接続する方法について説明します。

手順に沿って、以下の画像を参照してください。

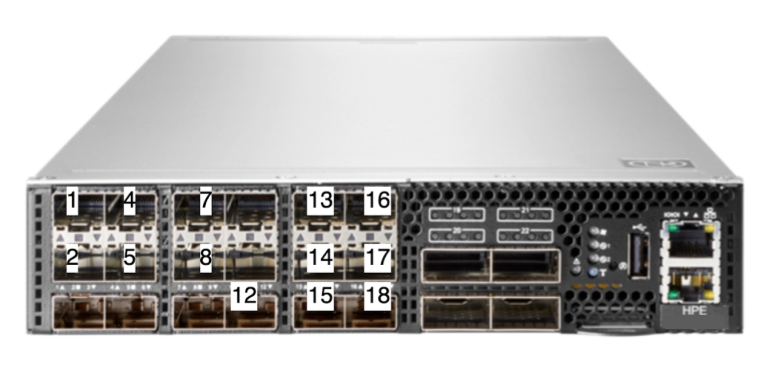

図 1: ラベル付きポートを備えた TOR スイッチ。

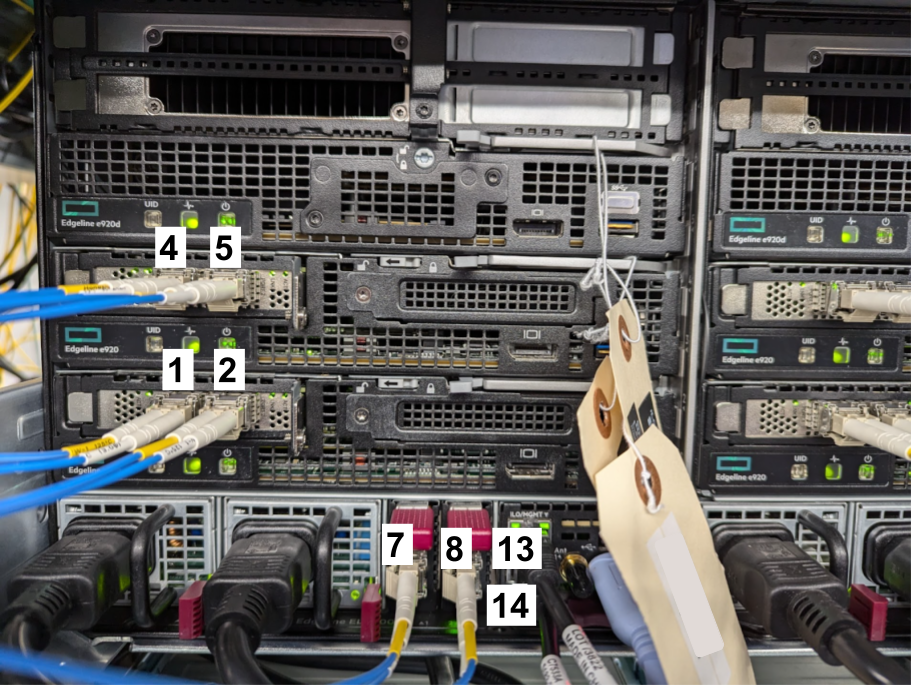

図 2. シャーシとベアメタル ノード。ポートにはラベルが付けられています。

ケーブル接続を確認する

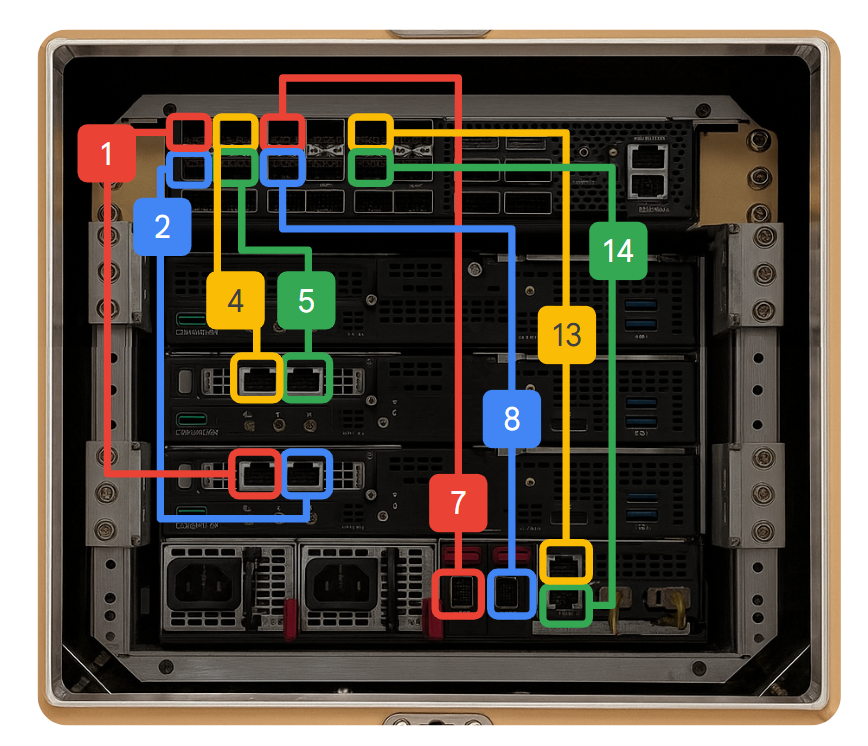

1. TOR スイッチ（図 1）の「1」とラベル付けされたポートが、シャーシとノード（図 2）の「1」とラベル付けされたポートに接続されていることを確認します。
2. TOR スイッチのポート 2、4、5、7、8、13、14 についても同様の手順を行い（図 1）、それぞれがシャーシまたはノードの対応する番号付きポートに接続されていることを確認します（図 2）。
3. 前の手順で確認したすべてのポートで、リンク ライトが緑色になっていることを確認します。

TOR スイッチのポート 16 と 17 は、お客様のネットワークへの接続用です。
