执行详细信息

本页面介绍了如何在 Dataflow 监控界面中使用执行详细信息标签页。

概览

Dataflow 在运行作业时，会将流水线的步骤转换为阶段。每个步骤均代表一个转换，而阶段则代表由 Dataflow 执行的单个工作单元。为了优化流水线，Dataflow 可能会将多个步骤组合到一个阶段中。

Dataflow 监控界面中的执行详细信息标签页会显示有关作业各个阶段的信息。您可以使用执行详细信息标签页来排查性能问题，例如：

• 导致性能瓶颈的缓慢阶段
• 卡住的阶段无法推进
• 落后于其他工作器的工作器虚拟机

查看执行详细信息

如需查看作业的执行详细信息，请执行以下步骤：

1. 在 Google Cloud 控制台中，依次前往 Dataflow > 作业页面。

   转到作业

2. 选择一个作业。

3. 点击执行详细信息标签页。

4. 选择以下视图之一：

   • 阶段进度
   • 阶段工作流
   • 工作器进度（仅限批量作业）

以下各部分分别介绍了这些视图。

阶段进度视图

借助阶段进度视图，您可以观察作业的总体进度，并比较各阶段的相对进度。阶段进度视图的布局因批量作业和流式作业而异。

批量作业的阶段进度

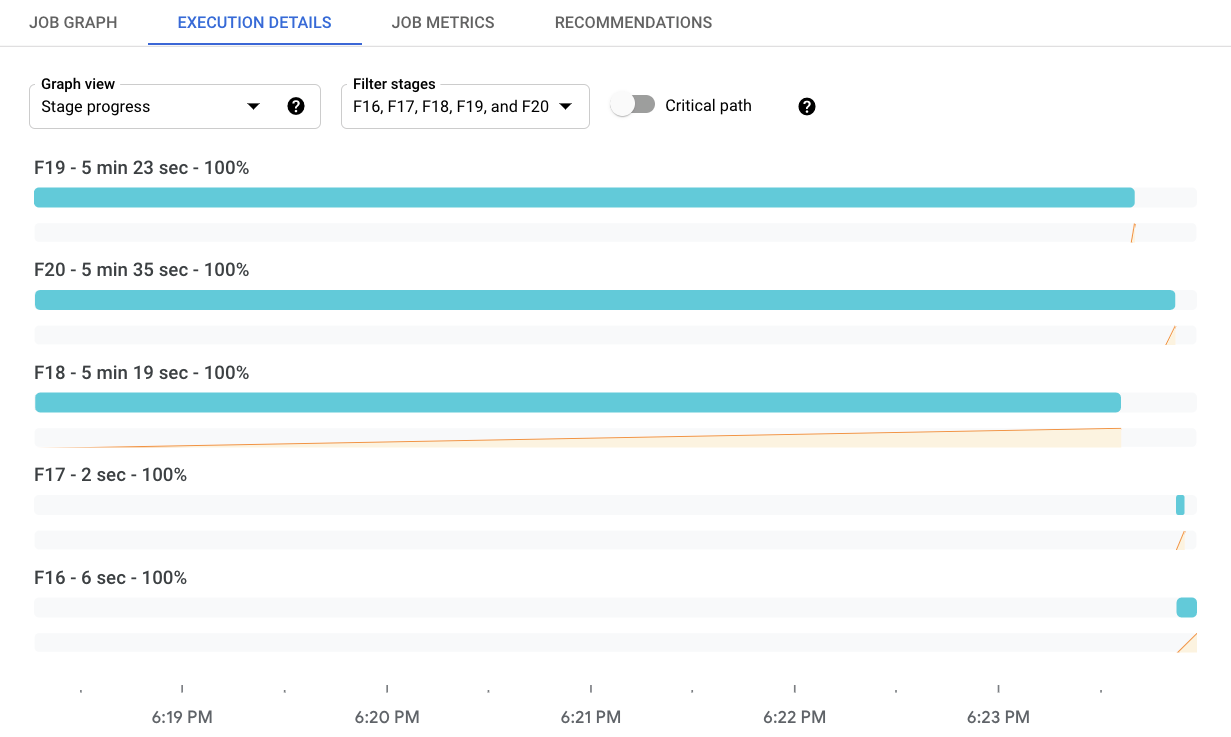

对于批量作业，阶段进度视图会按作业开始时间的顺序显示作业阶段。对于每个阶段，它会显示以下元素：

• 显示停止时间和结束时间的进度条。
• 以占阶段总工作量的百分比形式显示阶段进度随时间变化的折线图。
• 在该阶段花费的总时间。

如需过滤显示哪些阶段，请点击过滤阶段。如需查看关键路径，请切换关键路径。关键路径是影响整个作业运行时的一系列阶段。例如，它排除了比整体作业更早完成的分支，以及不会延迟下游处理的输入。

阶段信息面板会显示有关阶段的更多详细信息。如需查看某个阶段的详细信息，请点击该阶段的进度条。阶段信息面板会显示有关阶段的以下信息：

• 状态
• 进度（以百分比表示）
• 开始时间和结束时间
• 此阶段包含的流水线步骤
• 按实际用时计算的最慢步骤
• 有关任何 straggler 的详细信息

如果面板未显示，请点击 切换面板“阶段信息”。

流式作业的阶段进度

对于流式作业，阶段进度视图具有两种数据新鲜度的可视化图表。数据新鲜度是指数据元素的时间戳与该元素处理时间之间的差异。值越大，表示流水线处理输入数据所需的时间越长。

第一个可视化图表以折线图的形式显示每个阶段的数据新鲜度。如需查看特定时间点的数据新鲜度，请将指针悬停在图表上。如需选择时间范围，请使用时间选择器，或点击图表并拖动以选择范围。如需过滤显示哪些阶段，请点击过滤阶段。

该图表还会突出显示数据中的异常值：

• 潜在的缓慢：数据新鲜度超过所选时段的第 95 百分位。
• 潜在的卡顿：数据新鲜度超过所选时段的第 99 百分位。

第二个可视化图表以一系列条形图显示各个阶段。各个阶段按拓扑顺序排列。没有后代的阶段会先显示，后跟其后代。条形的长度表示数据新鲜度。 如需查看特定时间点的数据新鲜度值，请点击图表。条形会更新，以显示所选时间的数据新鲜度。

下图显示了一个包含四个阶段的作业。在所选时间戳，数据新鲜度介于 9 秒到 13 秒之间。

下图显示了已选择不同时间戳的同一作业。此时，所有阶段的数据新鲜度都超过 4 分钟，这表明流水线可能卡住了。

阶段信息面板会显示有关阶段的更多详细信息。如需查看某个阶段的详细信息，请点击该阶段的进度条。阶段信息面板会显示有关阶段的以下信息：

• 状态
• 系统延迟时间：数据项等待处理的时间上限
• 数据水印：此阶段的数据输入预估完成时间
• 有关任何 straggler 的详细信息
• 此阶段包含的流水线步骤

如果面板未显示，请点击 切换面板“阶段信息”。

阶段工作流

阶段工作流视图以工作流图表的形式显示作业阶段。如需查看某个阶段的详细信息，请点击该阶段对应的框。

对于批量作业，请点击关键路径，以仅查看对作业整体运行时间有直接影响的阶段。

工作器进度

对于批量作业，工作器进度视图会显示特定阶段的工作器。此视图不适用于流式作业。如需访问此视图，请选择工作器进度，然后在按阶段过滤工作器中选择相应阶段。 或者，您也可以从阶段进度视图激活此视图，如下所示：

1. 在阶段进度视图中，识别您要查看的阶段。
2. 将指针悬停在该阶段对应的条形上。
3. 在阶段卡片中，点击查看工作器。系统会显示工作器进度视图，并预先选中相应阶段。

每个条形均映射到一个调度到工作器的工作项。跟踪工作器上 CPU 利用率的火花谱线图在每个工作器处，便于您更轻松地发现利用率过低的问题。

后续步骤

• 详细了解如何排查作业缓慢或卡住的问题。
• 了解 Dataflow 基于 Web 的监控界面的不同组件。
