Explora mapas de calor

En esta página, se describe cómo analizar el mapa de calor en un análisis de Key Visualizer para que puedas identificar el origen de un problema de rendimiento de Firestore en modo Datastore.

Antes de leer esta página, debes familiarizarte con la descripción general de Key Visualizer. También puedes hacer lo siguiente:

Cómo ajustar el brillo

En los mapas de calor de Key Visualizer se usan colores oscuros a fin de indicar valores normales o bajos, y colores brillantes para indicar los valores altos. Puedes ajustar la escala de colores para ver los patrones en el mapa de calor.

Ten en cuenta que, para la mayoría de las métricas, Key Visualizer identifica qué valores son “altos” y “bajos” en función del uso de la base de datos por completo. Por ejemplo, si realizas 20 lecturas por segundo en un rango de claves específico y 1 lectura por segundo en otros rangos de claves, Key Visualizer usa un color brillante para ese rango de claves específico. Ten en cuenta que los colores brillantes no siempre indican un problema.

A fin de configurar los colores que se usan para valores diferentes, usa los botones +/- a ambos lados del ícono de Ajustar brillo . Cuando aumentas el brillo, disminuyes el rango de valores que representa cada color; cuando bajas el brillo, aumentas el rango de valores.

Para restablecer el brillo a la configuración predeterminada, haz clic en el ícono Ajustar brillo .

Cómo hacer acercamientos en períodos de tiempo y rangos de claves

Cuando abres un mapa de calor, se muestran los valores del período incluido en el análisis y el rango de claves activas en tu base de datos. Si observas un problema durante un período específico o en un rango de claves específico, puedes acercar la imagen para examinar el problema con más detalle.

Hay varias formas de acercar o alejar la imagen:

  • Desplázate hacia arriba o hacia abajo en el mapa de calor.
  • Haz clic en el botón de Zoom rectangular ; luego haz clic y arrastra para seleccionar el área que desees ampliar.
  • Mantén presionada la tecla Shift, luego haz clic y arrastra para seleccionar el área que desees ampliar.
  • Para volver al área anterior del mapa de calor, presiona la tecla Backspace o Delete.
  • Para alejar la imagen y ver toda la tabla, haz clic en el botón de Restablecer zoom o presiona la tecla R.

Cómo desglosar por prefijo de clave

En la siguiente sección, se describe cómo desglosar con un análisis de clave de entidad como ejemplo. En el caso de las claves de índice, el prefijo cambia al grupo de claves de índice.

En el lado izquierdo de un mapa de calor, Key Visualizer organiza las claves según la jerarquía de tu base de datos. Puedes usar esto para desglosar los datos de rangos específicos de claves.

Sigue estos pasos para desglosar los datos del mapa de calor de un grupo de claves que comparten un prefijo común:

  1. Mueve el cursor sobre uno de los niveles de la jerarquía de la clave que aparece a la izquierda del mapa de calor.

    Key Visualizer destaca el área del mapa de calor que muestra este nivel de jerarquía. También muestra el prefijo de clave para todas las claves en este nivel.

    Ejemplo de un área destacada en un mapa de calor de un grupo de claves

  2. Haz clic en el nivel de la jerarquía de claves que deseas examinar.

    Key Visualizer acerca la imagen en este nivel de jerarquía.

    Ejemplo de acercamiento en un nivel de la jerarquía de claves

  3. Haz clic en otro nivel de la jerarquía de claves para acercar la imagen o presiona las teclas Backspace o Delete a fin de volver al área anterior.

Cómo fijar detalles sobre una métrica

A medida que mueves tu cursor sobre un mapa de calor, Key Visualizer muestra información sobre la herramienta que contiene detalles sobre la métrica que se encuentra bajo el cursor. Si haces clic sobre el mapa de calor, puedes fijar esta información en él. La información sobre la herramienta que ha sido fijada muestra más detalles sobre la métrica. Si fijas la información, será más fácil tomar una captura de pantalla o copiar los datos que contiene.

Cambia métricas

De forma predeterminada, cuando abres un análisis de Key Visualizer, se muestra la métrica Operaciones/s para las claves de entidad, lo que te brinda una descripción general de tu patrón de uso. Para cambiar a una métrica diferente, haz clic en la lista desplegable Métrica que se encuentra sobre el mapa de calor y, luego, haz clic en la métrica que deseas ver.

En el caso de las claves de índice, muestra la métrica Operaciones de escritura de índice/s que ofrece una descripción general del uso de las claves de índice.

Para ver descripciones de cada métrica, consulta Métricas de Key Visualizer.

Encuentra conexiones entre diferentes métricas para las claves de entidad

En Key Visualizer puedes ver varias métricas al mismo tiempo cuando quieras comparar métricas o encontrar correlaciones entre ellas. Por ejemplo, es posible que quieras ver si los hotspots en tu mapa de calor de Ops/s se correlacionan con la latencia alta en tu mapa de calor de latencia de escritura promedio.

Para ver varias métricas y sus respectivos valores al mismo tiempo, haz clic en Mostrar panel de información cerca de la esquina superior derecha. Aparecerá una lista de métricas en un panel a la derecha del análisis.

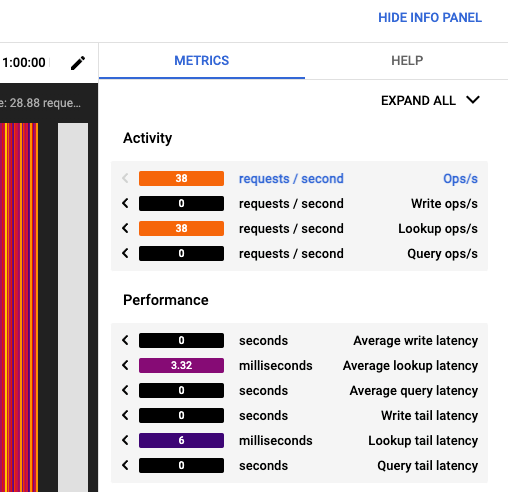

Ejemplo que muestra el panel multimétrico for_a_scan

Para examinar varias métricas a la vez, usa las siguientes herramientas en el panel multimétrico:

  • Haz clic en Expand All o Collapse All en la parte superior derecha, si deseas ocultar o mostrar mapas de calor en miniatura para todas las métricas.

  • Haz clic en el nombre de la métrica para mostrar su mapa de calor individual.

  • Haz clic nuevamente en el nombre de la métrica, para ocultar su mapa de calor individual.

  • Para mostrar el mapa de calor de una métrica en la ventana principal, haz clic en la flecha sólida ubicada en el borde izquierdo de la barra de nombre de la métrica.

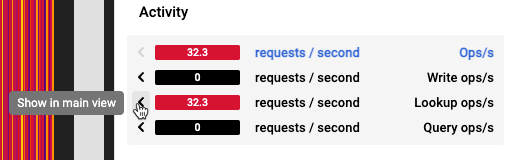

    La flecha izquierda muestra una métrica en la ventana principal

  • Desplázate sobre un mapa de calor en miniatura para ver la actividad correspondiente en la vista principal.

Para comparar métricas diferentes de un bucket de claves en un mismo momento determinado, puedes fijar un valor en el análisis y, luego, cambiar a una métrica diferente en el mismo momento:

  1. Apunta la posición que te interesa en el mapa de calor grande de la ventana principal.
  2. Haz clic para fijar la información. Los valores del panel lateral permanecen fijos en el bucket de claves y en el momento determinado en el que los fijaste.
  3. Para mostrar una métrica en el mapa de calor grande, haz clic en la flecha sólida situada a la izquierda de esa métrica. La información sobre la herramienta de la ventana principal te muestra datos detallados de esa métrica.
