確認連接線是否接好

本頁說明如何驗證 Google Distributed Cloud (GDC) 氣隙式裝置的網路線路，以及如何連線開機程式裝置。

請參閱下列圖片，並按照指示操作。

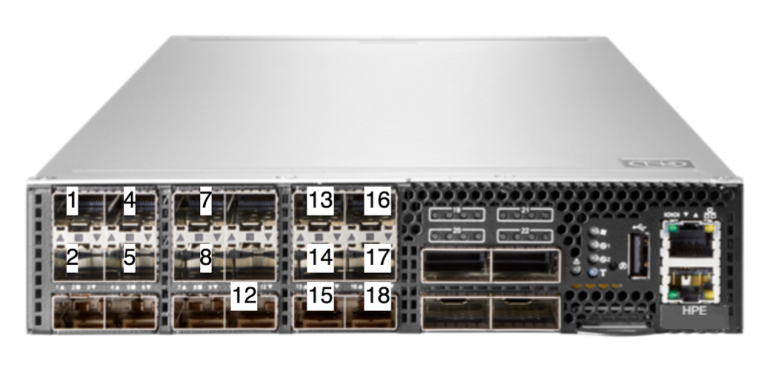

圖 1. TOR 交換器，附有標示通訊埠。

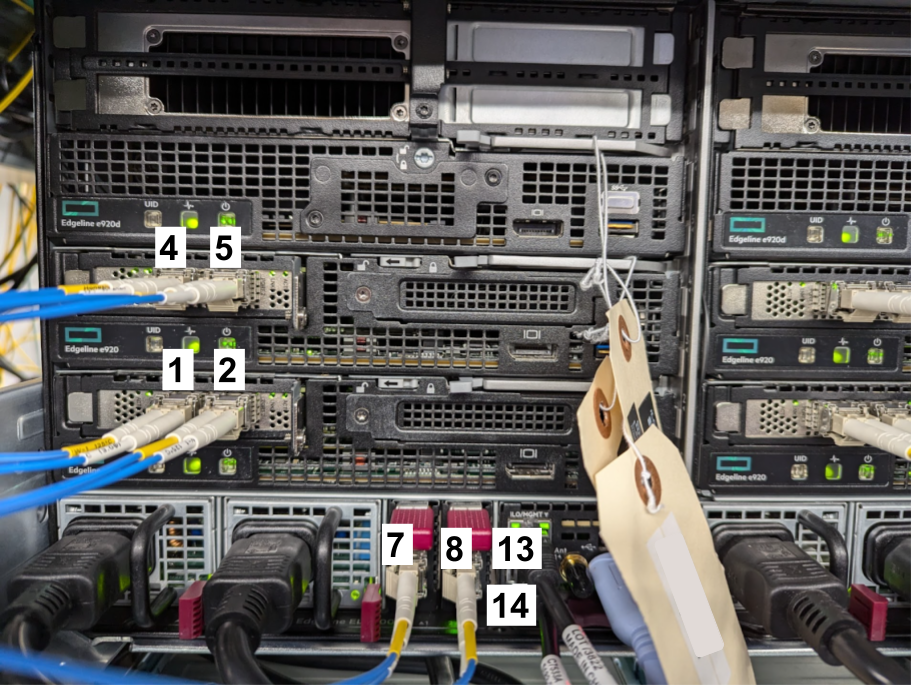

圖 2：機箱和裸機節點，附有標示的連接埠。

確認線路

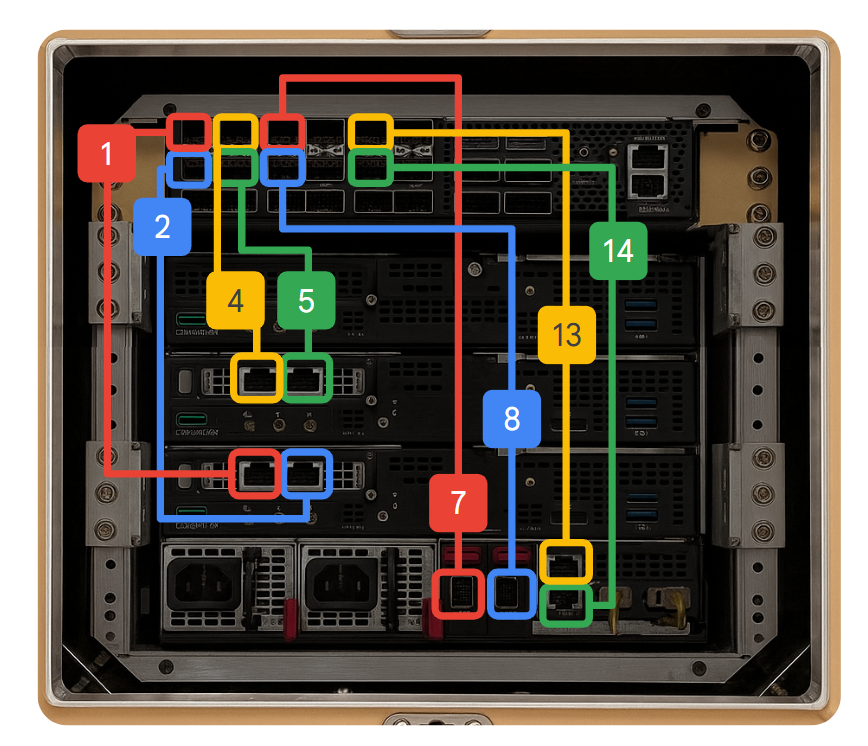

1. 確認 TOR 交換器上標示為「1」的通訊埠 (圖 1) 已連線至機箱和節點中標示為「1」的通訊埠 (圖 2)。
2. 繼續處理 TOR 交換器 (圖 1) 上的連接埠 2、4、5、7、8、13 和 14，確認每個連接埠都已連接至機箱或節點上對應編號的連接埠 (圖 2)。
3. 確認先前步驟中驗證的所有連接埠，其連結燈號都顯示綠色。

TOR 交換器的通訊埠 16 和 17 用於連線至客戶的網路。
