验证数据线连接

本页介绍了如何验证 Google Distributed Cloud (GDC) 气隙式设备的网络布线，以及如何连接引导加载程序设备。

请在按照说明操作时参考以下图片。

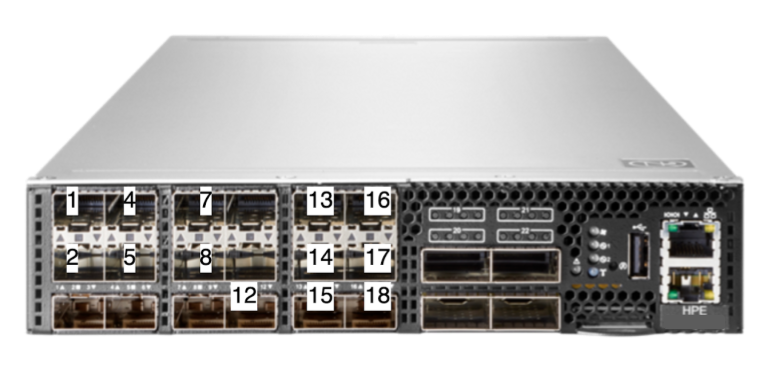

图 1. 带有标记端口的 TOR 交换机。

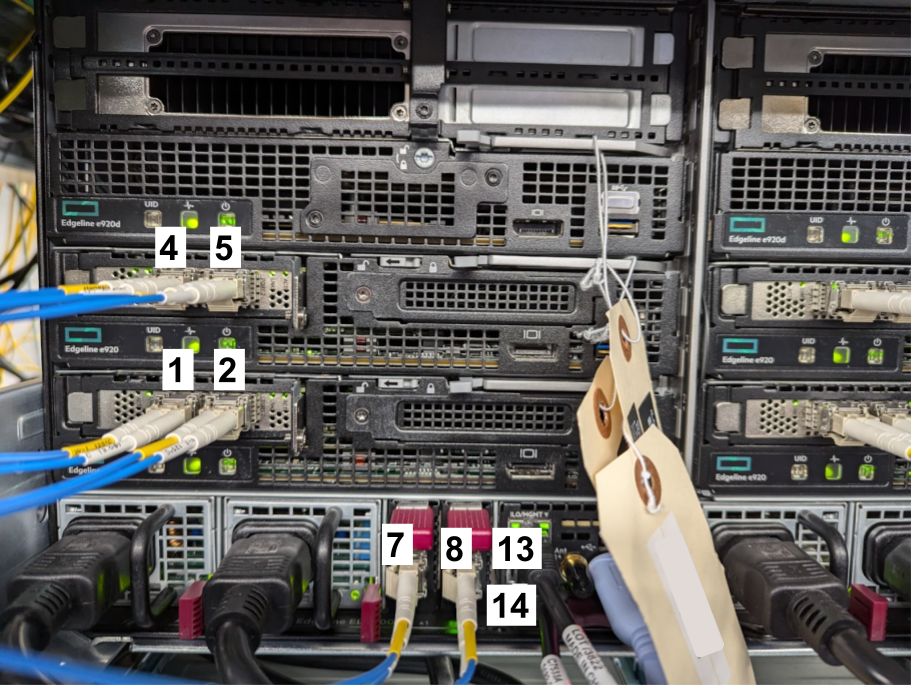

图 2. 机箱和裸金属节点，带有标记的端口。

验证布线

1. 验证 TOR 交换机（图 1）上标记为“1”的端口是否已连接到机箱和节点（图 2）中标记为“1”的端口。
2. 继续对 TOR 交换机上的端口 2、4、5、7、8、13 和 14（图 1）执行此过程，验证每个端口是否已连接到机箱或节点上相应编号的端口（图 2）。
3. 验证您在之前的步骤中验证的所有端口的链路指示灯是否显示为绿色。

TOR 交换机的端口 16 和 17 用于连接到客户的网络。
