Kabelverbindungen prüfen

Auf dieser Seite wird beschrieben, wie Sie die Netzwerkverkabelung für die Air-Gap-Appliance von Google Distributed Cloud (GDC) überprüfen und das Bootstrapper-Gerät anschließen.

Sehen Sie sich die folgenden Bilder an, während Sie der Anleitung folgen.

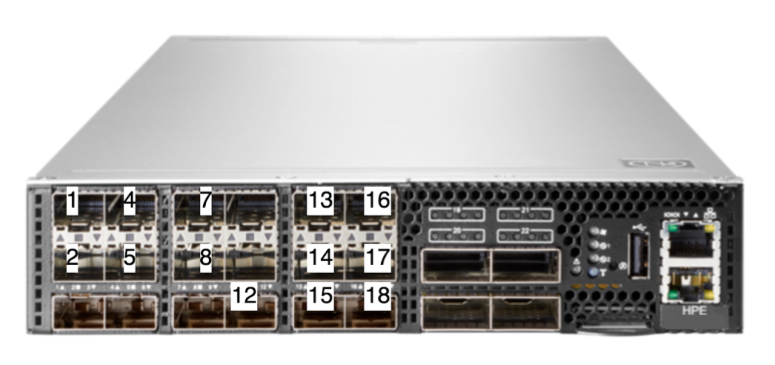

Abbildung 1. Der TOR-Switch mit beschrifteten Ports.

TOR-Switch mit Nummern zur Identifizierung bestimmter Ports

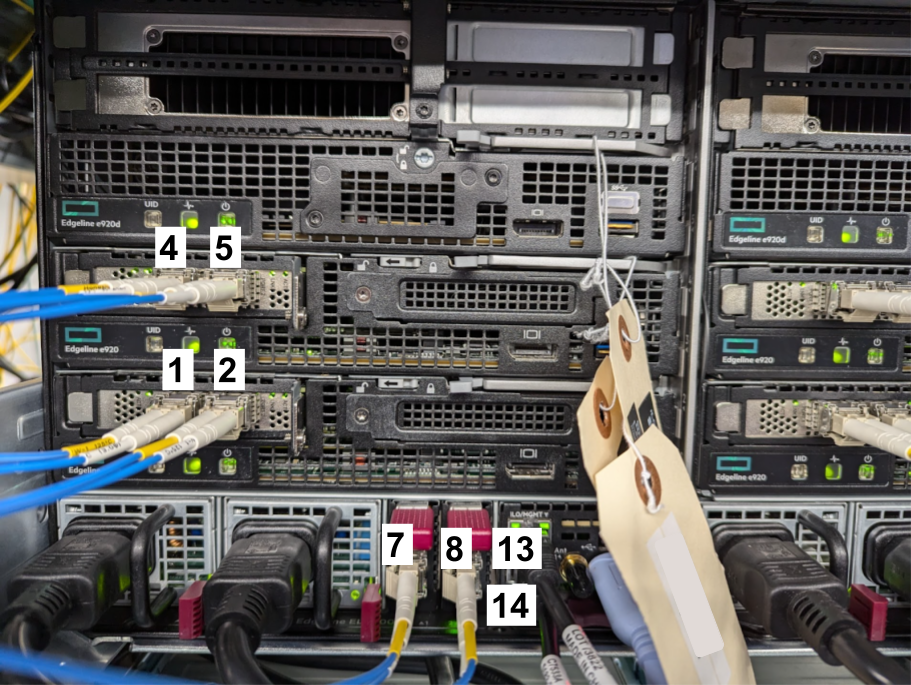

Abbildung 2. Das Gehäuse und die Bare-Metal-Knoten mit beschrifteten Ports.

Gehäuse und Knoten mit Nummern, die bestimmte Ports angeben

Verkabelung prüfen

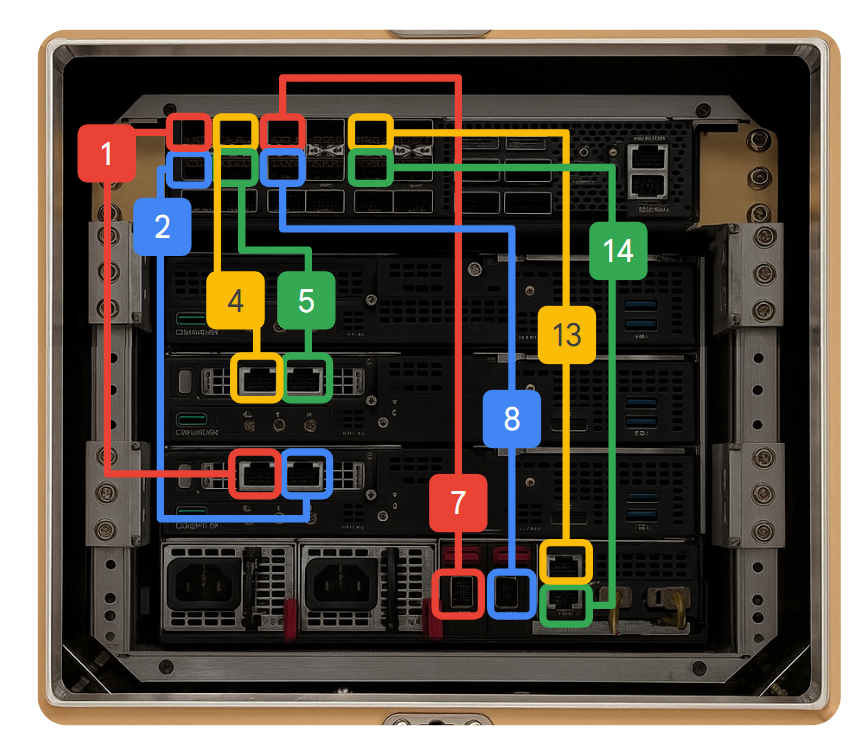

  1. Prüfen Sie, ob der mit „1“ gekennzeichnete Port am TOR-Switch (Abbildung 1) mit dem mit „1“ gekennzeichneten Port am Chassis und den Knoten (Abbildung 2) verbunden ist.
  2. Setzen Sie den Vorgang für die Ports 2, 4, 5, 7, 8, 13 und 14 auf dem TOR-Switch (Abbildung 1) fort und prüfen Sie, ob jeder Port mit dem entsprechenden nummerierten Port auf dem Gehäuse oder den Knoten (Abbildung 2) verbunden ist.
  3. Prüfen Sie, ob die Link-LEDs für alle Ports, die Sie in den vorherigen Schritten überprüft haben, grün leuchten.

Die Ports 16 und 17 des TOR-Switches dienen zur Verbindung mit dem Netzwerk des Kunden.
