使用 Service Extensions 自定义 GKE 网关流量

Autopilot Standard

本页面介绍了 Google Kubernetes Engine (GKE) 如何使用 Service Extensions 将自定义逻辑添加到 Cloud Load Balancing。

本页面适用于需要使用 Service Extensions 配置自定义流量管理逻辑的 GKE 身份和账号管理员及开发者。

在阅读本页面之前，请确保您熟悉以下内容：

概览

GKE 使用 Service Extensions 将自定义逻辑添加到 Cloud Load Balancing。扩展程序会附加到 Gateway，并引用 Service 或 GoogleAPIServiceName。GCPTrafficExtensions 仅支持 GoogleAPIServiceName。

您可以修改请求和响应的 HTTP 标头和载荷，或者控制流量路由，而不会影响后端服务选择或安全政策。您可以使用 Service Extensions 执行高级流量分配、自定义身份验证或请求日志记录等任务。

GKE Gateway Controller 支持以下 Service Extensions：

GCPRoutingExtension：此扩展程序可将自定义逻辑添加到 Cloud Load Balancing，以控制流量路由。区域级外部应用负载均衡器和区域级内部应用负载均衡器支持此功能。

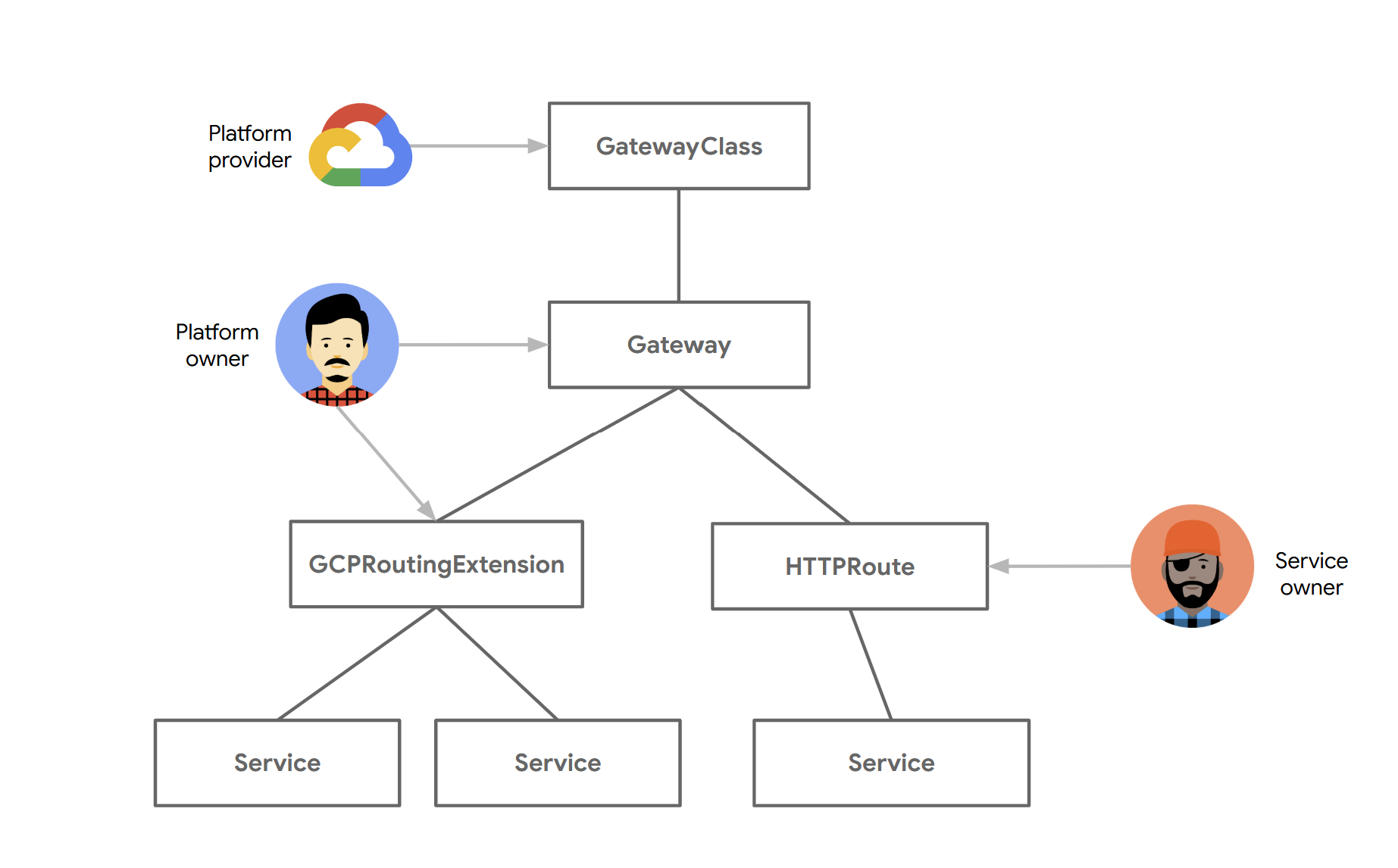

图：GCPRoutingExtension 如何与网关搭配使用
GCPTrafficExtension：此扩展程序可将自定义逻辑插入到 Cloud Load Balancing。它允许扩展程序服务更改请求和响应的标头和载荷。GCPTrafficExtension 不会影响后端服务选择或后端服务安全政策。

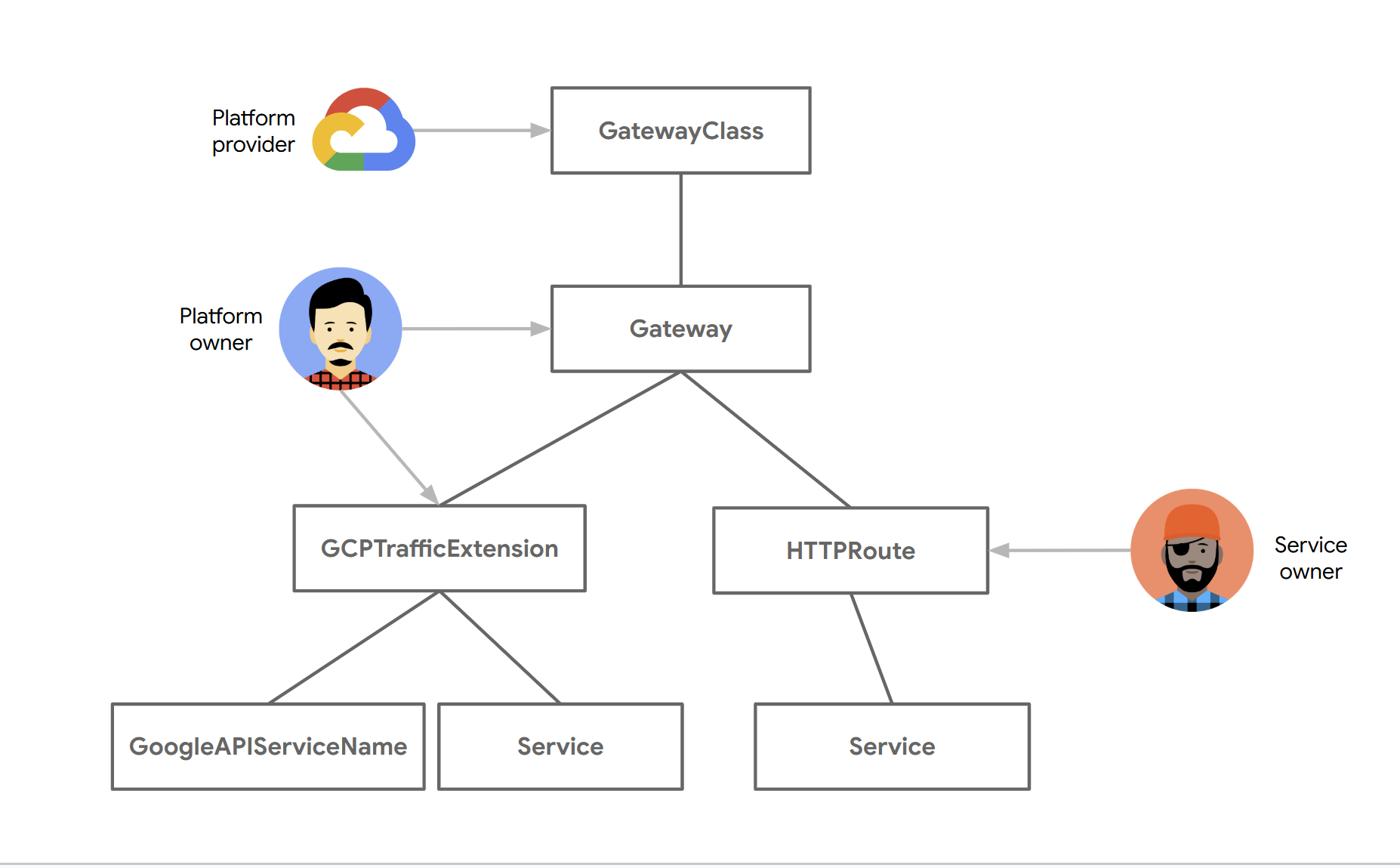

图：GCPTrafficExtension 如何与网关搭配使用

Google Cloud Service Extension 与 GatewayClasses 的兼容性

下表介绍了 Google Cloud Service Extensions 与不同 GatewayClasses 的兼容性：

GatewayClass	`GCPRoutingExtension`	`GCPTrafficExtension`
`gke-l7-rilb`	支持	支持
`gke-l7-regional-external-managed`	支持	支持
`gke-l7-global-external-managed`	不支持	支持

准备工作

在开始之前，请确保您已执行以下任务：

启用 Google Kubernetes Engine API。

启用 Google Kubernetes Engine API

如果您要使用 Google Cloud CLI 执行此任务，请安装并初始化 gcloud CLI。如果您之前安装了 gcloud CLI，请运行 gcloud components update 以获取最新版本。
注意：对于现有 gcloud CLI 安装，请务必设置 compute/region 和 compute/zone 属性。通过设置默认位置，您可以避免 gcloud CLI 中出现以下错误：One of [--zone, --region] must be supplied: Please specify location。

根据需要启用 Compute Engine API、Network Services API 和 Model Armor API。

前往启用对 API 的访问，然后按照说明操作。
如需详细了 Google Cloud Service Extensions 的价格，请参阅价格。
在 Service Extensions 访问权限控制中查看所需的角色和权限。
熟悉 Service Extensions 配额中的配额和限制。
如果您打算使用通用表达式语言 (CEL) 匹配器，请查看 CEL 匹配器语言参考文档中支持的属性和运算符。

注意：不支持 request.backend_service_name 和 request.backend_service_project_number 请求属性。
查看 Service Extensions 的限制和局限。

GKE Gateway Controller 要求

您的集群必须使用 GKE 1.33 版或更高版本。
集群必须已启用 Gateway API。
您必须已配置网关资源。
您必须具有已配置的 HTTPRoute 资源。

限制和局限

下表列出了与 GKE 中网关 Service Extensions 的配置关联的限制：

类别	限制和局限
负载均衡器	`GCPRoutingExtension` 仅受区域级外部应用负载均衡器和区域级内部应用负载均衡器（`gke-l7-regional-external-managed` 和 `gke-l7-rilb` 网关类）支持，不受 `gke-l7-global-external-managed` 网关类支持。
扩展程序链和规范	对于 `GCPTrafficExtension`，每个 `ExtensionChain` 最多可以有 3 个 `Extensions`。对于 `GCPRoutingExtension`，每个 `ExtensionChain` 限制为 1 个 `Extension`。一个 `GCPTrafficExtensionSpec` 和一个 `GCPRoutingExtensionSpec` 各最多可以有 5 个 `ExtensionChains`。
时间安排和匹配	扩展程序中数据流上每一条消息的超时必须介于 10 毫秒到 1,000 毫秒之间。此 1 秒限制适用于路由和流量扩展程序。 `ExtensionChain` 中的每个 `MatchCondition` 最多只能包含 10 个 `CELExpressions`。发送给 GCE 的 `MatchCondition` 字符串的字符数限制为 512。 `CELExpression` 中的 `CELMatcher` 字符串的长度上限为 512 个字符，且必须遵循特定模式。我们不支持 `CELExpression` 中的 `BackendRefs` 字段。
标头和元数据	`Extension` 中的 `ForwardHeaders` 列表最多可包含 50 个 HTTP 标头名称。 `Extension` 中的 `Metadata` 映射最多可以有 16 个属性。 `Metadata` 映射中的键的长度必须介于 1 到 63 个字符之间。 `Metadata` 映射内值的长度必须介于 1 到 1,023 个字符之间。
事件	对于 `GCPRoutingExtension`，如果未设置 `requestBodySendMode`，则 `supportedEvents` 列表只能包含 `RequestHeaders` 事件。对于 `GCPRoutingExtension`，如果 `requestBodySendMode` 设置为 `FullDuplexStreamed`，则 `supportedEvents` 列表只能包含 `RequestHeaders`、`RequestBody` 和 `RequestTrailers` 事件。
`GCPTrafficExtension`	只有 `GCPTrafficExtension` 支持 `responseBodySendMode` 字段。只有 `GCPTrafficExtension` 支持 `googleAPIServiceName` 字段。
`googleAPIServiceName` 和 `backendRef`	在扩展程序中引用使用 `backendRef` 的服务时，您必须满足以下条件：必须使用 HTTP2 作为其 `appProtocol`。必须与扩展程序和扩展程序所引用的网关位于同一命名空间中。无法使用 IAP。无法使用 Google Cloud Armor 安全政策（`GCPBackendPolicyConfig` 中的 `securityPolicy` 字段）。无法使用 Cloud CDN。必须为 `Extension` 设置 `backendRef` 或 `googleAPIServiceName` 中的一个。如果设置了 `backendRef`，则必须设置 `authority`。如果设置了 `googleAPIServiceName`，则必须设置 `authority`。仅使用 `backendRef` 为扩展程序配置 `requestBodySendMode`。仅使用 `backendRef` 为扩展程序配置 `responseBodySendMode`。

配置 GKE Service Extensions

您可以通过配置 GKE Service Extensions 来自定义流量路由、修改请求或响应载荷，以及与外部服务集成。默认情况下，网关没有 Service Extensions。

如需配置 GKE Service Extensions，请执行以下操作：

部署网关：如需配置 GKE Service Extensions，您必须先部署网关，该网关可将外部流量定向到您的集群。可以是全球外部应用负载均衡器、区域级外部应用负载均衡器或区域级内部应用负载均衡器网关。

如需详细了解如何部署网关，请参阅部署网关。
部署后端调用服务：创建 Kubernetes 服务，用于表示执行自定义逻辑的后端服务。负载均衡器会调用此服务。
配置 Service Extensions：根据负载均衡器类型和要求配置相应的 Service Extensions。
1. 适用于区域级网关的 GCPRoutingExtension：将此扩展程序用于区域级外部应用负载均衡器和区域级内部应用负载均衡器，以在区域内实现自定义路由逻辑。
2. 适用于全球外部网关、区域级外部网关和内部网关的 GCPTrafficExtension：将此扩展程序用于全球外部应用负载均衡器、区域级外部应用负载均衡器和区域级内部应用负载均衡器，以执行流量操纵，例如跨各种负载均衡器类型进行标头修改或载荷检查。

部署后端调用服务

调用服务可在 GKE 中实现网关 Service Extensions 的自定义逻辑。网关会根据 GCPTrafficExtension 或 GCPRoutingExtension 配置调用这些后端应用，以修改或路由流量。

您可以部署调用服务，以向网关添加自定义逻辑。此独立服务可处理自定义处理，例如标头操纵、载荷转换或流量路由。

如需部署可作为网关调用的后端服务，请执行以下步骤：

（可选）为 TLS 创建 Secret：此命令会创建一个 TLS 类型的 Kubernetes Secret，其中包含您的 TLS 证书和私钥。

如需为调用服务创建 TLS Secret，请替换以下内容：
- SECRET_NAME：您的调用服务的 Secret 名称
- path-to-cert：您的证书的文件路径
- path-to-key：您的密钥的文件路径
如需验证是否已添加 Secret，请运行以下命令：
```
kubectl get secrets SECRET_NAME
```
将 SECRET_NAME 替换为调用服务的 Secret 名称。

输出应类似如下所示：
```
NAME            TYPE                DATA   AGE
SECRET_NAME     kubernetes.io/tls   2      12s
```

定义 Deployment 和 Service 资源。

您必须定义以下内容：

Deployment：用于管理包含 Service Extensions 自定义逻辑的应用 Pod。
服务：用于将由 Deployment 管理的应用 Pod 公开为网络服务。

创建包含 Deployment 和 Service 定义的示例清单 extension-service-app.yaml：

apiVersion: apps/v1
kind: Deployment
metadata:
name: extension-service-app
spec:
selector:
    matchLabels:
      app: store
  replicas: 1
  template:
    metadata:
      labels:
        app: store
    spec:
      containers:
      - name: serviceextensions
        image: us-docker.pkg.dev/service-extensions-samples/callouts/python-example-basic:main
        ports:
        - containerPort: 8080
        - containerPort: 443
        volumeMounts:
        - name: certs
          mountPath: "/etc/certs/"
          readOnly: true
        env:
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        - name: TLS_SERVER_CERT
          value: "/etc/certs/path-to-cert"
        - name: TLS_SERVER_PRIVKEY
          value: "/etc/certs/path-to-key"
          resources:
          requests:
            cpu: 10m
      volumes:
      - name: certs
        secret:
          secretName: SECRET_NAME
          optional: false
---
apiVersion: v1
kind: Service
metadata:
  name: extension-service
spec:
  ports:
  - port: 443
    targetPort: 443
    appProtocol: HTTP2
  selector:
    app: store

应用 extension-service-app.yaml 清单：

kubectl apply -f extension-service-app.yaml

验证配置：

验证是否已部署应用：

kubectl get pod --selector app=store

应用开始运行后，输出类似于以下内容：

NAME                                     READY   STATUS    RESTARTS   AGE
extension-service-app-85f466bc9b-b5mf4   1/1     Running   0          7s

验证是否已部署 Service：

kubectl get service extension-service

输出类似于以下内容，其中显示了每个存储区 Deployment 的 Service：

NAME                TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
extension-service   ClusterIP   34.118.225.9   <none>        443/TCP   2m40s

配置 Service Extensions

您可以配置 GCPRoutingExtension 或 GCPTrafficExtension 来自定义流量。

为区域级网关配置 `GCPRoutingExtension`

您可以使用 GCPRoutingExtension 重新路由流量。如需配置 GCPRoutingExtension，请更新 HTTPRoute 以指定 service-extensions.com 主机的请求。

更新 HTTPRoute。修改 HTTPRoute 以包含将触发路由扩展程序的主机名或路径。

将以下示例清单保存为 store-route.yaml 文件：

kind: HTTPRoute
apiVersion: gateway.networking.k8s.io/v1
metadata:
  name: store
spec:
  parentRefs:
  - kind: Gateway
    name:GATEWAY_NAME
  hostnames:
  - "store.example.com"
  - "service-extensions.example.com"
  rules:
  - backendRefs:
    - name: store-v1
      port: 8080
  - matches:
    - headers:
      - name: env
        value: canary
    backendRefs:
    - name: store-v2
      port: 8080
  - matches:
    - path:
        value: /de
    backendRefs:
    - name: store-german
      port: 8080

将 GATEWAY_NAME 替换为您的网关名称。

应用 store-route.yaml 清单：
```
kubectl apply -f store-route.yaml
```

定义 GCPRoutingExtension。

将 GCPRoutingExtension 配置保存在示例 gcp-routing-extension.yaml 文件中：

kind: GCPRoutingExtension
apiVersion: networking.gke.io/v1
metadata:
  name: my-gateway-extension
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.contains("serviceextensions")
    extensions:
    - name: ext1
      authority: "myext.com"
      timeout: 1s
        backendRef:
          group: ""
        kind: Service
        name: extension-service
        port: 443

将 GATEWAY_NAME 替换为您的网关名称。

将示例清单应用到您的集群：

kubectl apply -f gcp-routing-extension.yaml

验证 GCPRoutingExtension 的配置及其与网关的绑定。

检查 GCPRoutingExtension 部署：

kubectl describe gcproutingextension my-gateway-extension

输出类似于以下内容：

Name:         my-gateway-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPRoutingExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:    myext.com
      Backend Ref:
        Group:
        Kind: Service
        Name: extension-service
        Port: 443
      Name:       ext1
      Timeout:    1s
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

输出显示了默认命名空间中名为 my-gateway-extension 的 GCPRoutingExtension 的详细信息。输出显示了 Spec 字段，其中包含扩展程序的行为方式定义。

验证网关绑定：

确认 GCPRoutingExtension 已绑定到网关。这可能需要几分钟时间：

kubectl describe gateway GATEWAY_NAME

输出类似于以下内容：

Name:         GATEWAY_NAME
Namespace:    default
Labels:       none
Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
              networking.gke.io/backend-services:
                /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
              networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
              networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
              networking.gke.io/health-checks:
                /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
              networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
              networking.gke.io/lb-route-extensions:
                /projects/1234567890/locations/us-central1/lbRouteExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
              networking.gke.io/lb-traffic-extensions:
              networking.gke.io/ssl-certificates:
              networking.gke.io/target-http-proxies:
                /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
              networking.gke.io/target-https-proxies:
              networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
  gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
...

输出显示了注解，GKE 使用这些注解来存储网关与底层Google Cloud 资源之间的链接。networking.gke.io/lb-route-extensions 注解会确认网关与 GCPRoutingExtension 的绑定。

通过确认 GCPRoutingExtension 具有 Reconciled 状态和 ReconciliationSucceeded 原因来检查扩展程序状态。此命令可能需要几分钟时间。

kubectl describe gcproutingextension my-gateway-extension

输出类似于以下内容：

Name:         my-gateway-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPRoutingExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:          1
  Resource Version:    31284378
  UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:  myext.com
      Backend Ref:
        Group:
        Kind:   Service
        Name:   extension-service
        Port:   443
      Name:     ext1
      Timeout:  1s
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   GATEWAY_NAME
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       GATEWAY_NAME
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                ReconciliationSucceeded
      Status:                True
      Type:                  Reconciled
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                From                   Message
  ----    ------  ----               ----                   -------
  Normal  ADD     2m31s              sc-gateway-controller  default/my-gateway-extension
Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "GATEWAY_NAME",
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "GATEWAY_NAME",
SectionName: nil,
Port:        nil} was a success

Status.Conditions 字段显示了 Status: True 和 Reason: ReconciliationSucceeded 的 Reconciled 条件。

True 和 Reason：ReconciliationSucceeded。此信息确认已成功应用扩展程序。

将流量发送到应用。

在集群中部署网关、路由和应用后，您可以将流量传递到您的应用。
1. 如需访问您的应用，您需要查找网关的 IP 地址。

  在终端中，使用以下命令：
```
kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"
```
  将 GATEWAY_NAME 替换为您的网关名称。

  此命令会输出网关的 IP 地址。在后续命令中，将 GATEWAY_IP_ADDRESS 替换为输出中的 IP 地址。
2. 通过前往位于 store.example.com/serviceextensions 的 serviceextensions 版本的存储区服务来测试路径更新：
```
curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v
```
  输出类似于以下内容：
```
{
"cluster_name": "gke1",
"host_header": "service-extensions.com",
"metadata": "store-v1",
"pod_name": "store-v1-5d9554f847-cvxpd",
"pod_name_emoji": "💇🏼‍♀️",
"project_id": "gateway-demo",
"timestamp": "2025-03-15T12:00:00",
"zone": "us-central1-c"
}
```

配置 `GCPTrafficExtension`

您可以使用 GCPTrafficExtension 在 Google Cloud 环境中使用高级流量管理功能。您可以跨全球外部应用负载均衡器、区域级外部应用负载均衡器和区域级内部应用负载均衡器配置此扩展程序。您可以使用 GCPTrafficExtension 实施自定义请求和响应逻辑、复杂的路由、转换和安全政策。

更新 HTTPRoute。修改 HTTPRoute 以包含将触发流量扩展程序的主机名或路径。

将以下示例清单保存为 store-route.yaml 文件：

kind: HTTPRoute
apiVersion: gateway.networking.k8s.io/v1
metadata:
  name: store
spec:
  parentRefs:
  - kind: Gateway
    name: GATEWAY_NAME
  hostnames:
  - "store.example.com"
  - "service-extensions.example.com"
  rules:
  - backendRefs:
    - name: store-v1
      port: 8080
  - matches:
    - headers:
      - name: env
        value: canary
    backendRefs:
    - name: store-v2
      port: 8080
  - matches:
    - path:
        value: /de
    backendRefs:
    - name: store-german
      port: 8080

将 GATEWAY_NAME 替换为网关的名称，例如 internal-http、external-http 或 global-external-http。

将 store-route.yaml 清单应用到您的集群：
```
kubectl apply -f store-route.yaml
```

定义 GCPTrafficExtension。

将 GCPTrafficExtension 配置保存到示例 gcp-traffic-extension.yaml 文件中：

kind: GCPTrafficExtension
apiVersion: networking.gke.io/v1
metadata:
  name: my-traffic-extension
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.contains("serviceextensions")
    extensions:
    - name: ext1
      authority: "myext.com"
      timeout: 1s
      backendRef:
        group: ""
        kind: Service
        name: extension-service
        port: 443

将 GATEWAY_NAME 替换为您的网关的名称，例如 internal-http、external-http 或 global-external-http。

将示例清单应用到您的集群：

kubectl apply -f gcp-traffic-extension.yaml

验证 GCPTrafficExtension 的配置及其与网关的绑定。

检查 GCPTrafficExtension 部署：

kubectl describe gcptrafficextension my-traffic-extension

输出类似于以下内容：

Name:         my-traffic-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:    myext.com
      Backend Ref:
        Group:
        Kind: Service
        Name: extension-service
        Port: 443
      Name:       ext1
      Timeout:    1s
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

输出会显示默认命名空间中名为 my-traffic-extension 的 GCPTrafficExtension 的详细信息。它显示了 Spec 字段，其中包含扩展程序的行为方式定义。

验证网关绑定：

确认 GCPTrafficExtension 已绑定到网关。此命令可能需要几分钟时间才能完成：

kubectl describe gateway GATEWAY_NAME

输出类似于以下内容：

Name:         GATEWAY_NAME
Namespace:    default
Labels:       <none>
Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
              networking.gke.io/backend-services:
                /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
              networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
              networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
              networking.gke.io/health-checks:
                /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
              networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
              networking.gke.io/lb-traffic-extensions:
                /projects/1234567890/locations/us-central1/lbTrafficExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
              networking.gke.io/ssl-certificates:
              networking.gke.io/target-http-proxies:
                /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
              networking.gke.io/target-https-proxies:
              networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
    gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
...

输出显示了注解，GKE 使用这些注解来存储网关与底层 Google Cloud 资源之间的链接。networking.gke.io/lb-traffic-extensions 注解会确认绑定。

检查扩展程序状态：

确认 GCPTrafficExtension 具有 Reconciled 状态和 ReconciliationSucceeded 原因。此命令可能需要几分钟时间才能完成。

kubectl describe gcptrafficextension my-traffic-extension

输出类似于以下内容：

Name:         my-traffic-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:          1
  Resource Version:    31284378
  UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:  myext.com
      Backend Ref:
        Group:
        Kind:   Service
        Name:   extension-service
        Port:   443
      Name:     ext1
      Timeout:  1s
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   GATEWAY_NAME
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       GATEWAY_NAME
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                ReconciliationSucceeded
      Status:                True
      Type:                  Reconciled
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                From                   Message
  ----    ------  ----               ----                   -------
  Normal  ADD     2m31s              sc-gateway-controller  default/my-traffic-extension
  Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
  Kind:        "Gateway",
  Namespace:   "default",
  Name:        "GATEWAY_NAME",
  SectionName: nil,
  Port:        nil} was a success
  Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPTrafficExtension "default/my-traffic-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
  Kind:        "Gateway",
  Namespace:   "default",
  Name:        "GATEWAY_NAME",
  SectionName: nil,
  Port:        nil} was a success

Status.Conditions 字段显示了 Status: True 和 Reason: ReconciliationSucceeded 的 Reconciled 条件。此信息确认已成功应用扩展程序。

将流量发送到应用。

在集群中部署网关、路由和应用后，您可以将流量传递到您的应用。
1. 如需访问您的应用，您需要查找网关的 IP 地址。

  在终端中，使用以下命令：
```
kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"
```
  将 GATEWAY_NAME 替换为您的网关名称。

  此命令会输出网关的 IP 地址。在后续命令中，将 GATEWAY_IP_ADDRESS 替换为输出中的 IP 地址。
2. 通过前往位于 store.example.com/serviceextensions 的 serviceextensions 版本的存储区服务来测试路径更新：
```
curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v
```
  输出类似于以下内容：
```
{
*   Request completely sent off
< HTTP/1.1 200 OK
< server: Werkzeug/2.3.7 Python/3.11.3
< date: Sun, 02 Mar 2025 16:58:10 GMT
< content-type: application/json
< access-control-allow-origin: *
< hello: service-extensions
< via: 1.1 google
< transfer-encoding: chunked
}
```

排查网关上的流量扩展程序问题

本部分提供有关在网关上配置流量扩展程序的问题排查提示。

找不到网关

以下错误表示 GCPTrafficExtension 或 GCPRoutingExtension 资源的 targetRefs 字段中指定的网关资源不存在：

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.gatewayRef: gateway "my-gateway" not found in namespace "default"

如需解决此问题，请确保 GCPTrafficExtension 或 GCPRoutingExtension 资源的 targetRefs 字段中指定的网关资源存在于指定的命名空间中。

未找到服务或服务端口

以下错误表示 GCPTrafficExtension 或 GCPRoutingExtension 资源的 backendRef 字段中指定的 Service 或 Service 端口不存在：

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: service "callout-service" not found in namespace "default"

如需解决此问题，请确保 GCPTrafficExtension 或 GCPRoutingExtension 资源的 backendRef 字段中指定的 Service 和 Service 端口存在于指定的命名空间中。

NEG 中没有网络端点

以下错误表示 NEG 中没有网络端点与 GCPTrafficExtension 或 GCPRoutingExtension 资源的 backendRef 字段中指定的 Service 关联：

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: no network endpoints found for service "callout-service"

如需解决此问题，请确保 GCPTrafficExtension 或 GCPRoutingExtension 资源的 backendRef 字段中指定的 Service 具有网络端点。

发送请求时未回复或回复出错

如果您没有收到回复，或者在发送请求时收到包含错误的回复，这可能表明调用服务无法正常运行。

如需解决此问题，请检查调用服务的日志中是否有任何错误。

JSON 载荷中的错误代码 404

以下错误表示找不到调用服务或调用服务未响应请求：

{
  "error": {
    "code": 404,
    "message": "Requested entity was not found.",
    "status": "NOT_FOUND"
  }
}

如需解决此问题，请确保调用服务正在运行，正在监听正确的端口，并且已在 GCPTrafficExtension 或 GCPRoutingExtension 资源中正确配置该服务。

JSON 载荷中的错误代码 500

以下错误表示调用服务遇到了内部服务器错误：

{
  "error": {
    "code": 500,
    "message": "Internal server error.",
    "status": "INTERNAL"
  }
}

如需解决此问题，请检查调用服务的日志，以确定内部服务器错误的原因。

使用 Service Extensions 自定义 GKE 网关流量 使用集合让一切井井有条 根据您的偏好保存内容并对其进行分类。

概览

准备工作

GKE Gateway Controller 要求

限制和局限

配置 GKE Service Extensions

部署后端调用服务

配置 Service Extensions

为区域级网关配置 GCPRoutingExtension

配置 GCPTrafficExtension

排查网关上的流量扩展程序问题

找不到网关

未找到服务或服务端口

NEG 中没有网络端点

发送请求时未回复或回复出错

JSON 载荷中的错误代码 404

JSON 载荷中的错误代码 500

后续步骤

使用 Service Extensions 自定义 GKE 网关流量

为区域级网关配置 `GCPRoutingExtension`

配置 `GCPTrafficExtension`
