Verifique as ligações dos cabos

Esta página descreve como validar o cablagem de rede para o dispositivo isolado do Google Distributed Cloud (GDC) e ligar o dispositivo de arranque.

Consulte as imagens seguintes enquanto segue as instruções.

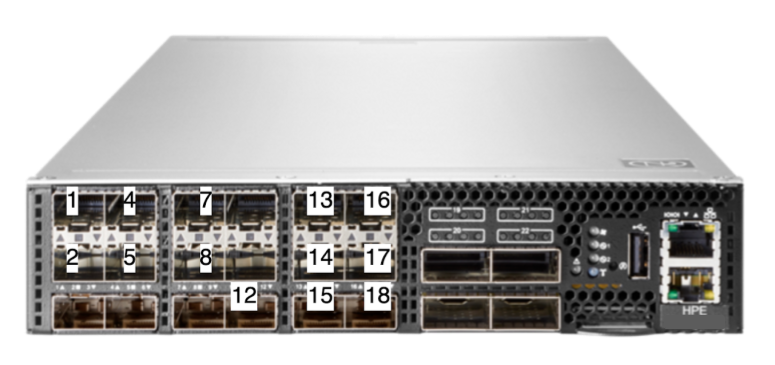

Figura 1. O comutador TOR, com portas etiquetadas.

Comutador TOR com números que identificam determinadas portas

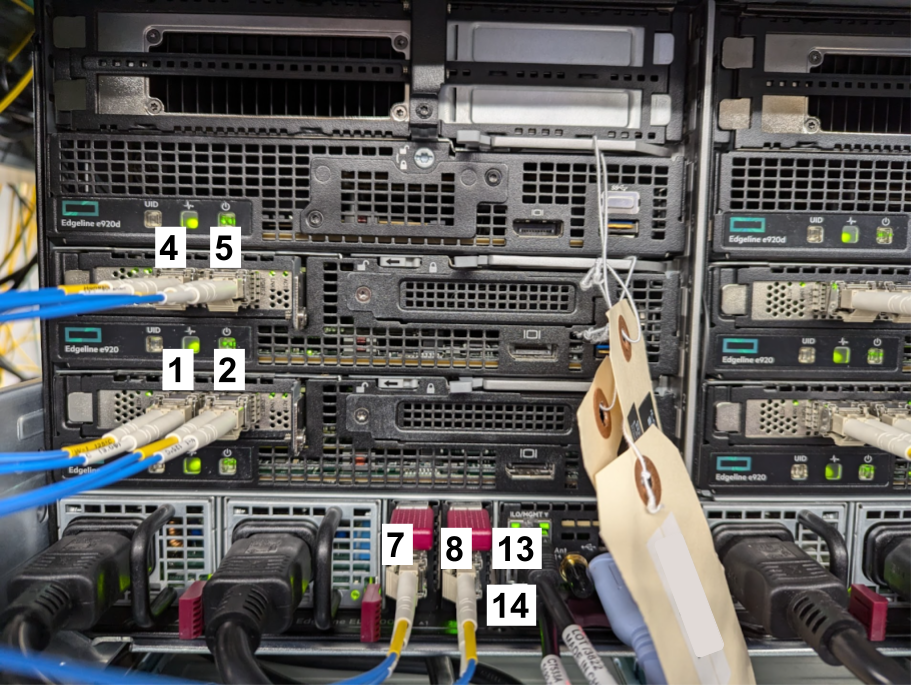

Figura 2. O chassis e os nós de metal sem revestimento, com portas etiquetadas.

Chassis e nós com números que indicam determinadas portas

Valide o cablagem

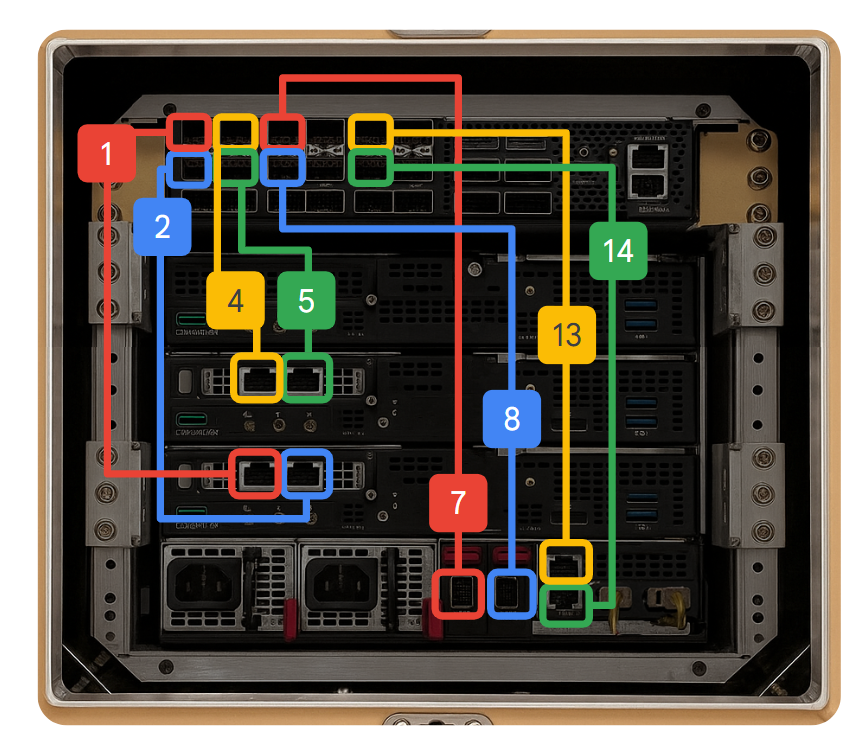

  1. Verifique se a porta etiquetada como "1" no comutador TOR (Figura 1) está ligada à porta etiquetada como "1" no chassis e nos nós (Figura 2).
  2. Continue o processo para as portas 2, 4, 5, 7, 8, 13 e 14 no comutador TOR (Figura 1), verificando se cada uma está ligada à porta numerada correspondente no chassis ou nos nós (Figura 2).
  3. Verifique se as luzes de ligação mostram verde para todas as portas que validou nos passos anteriores.

As portas 16 e 17 do comutador TOR destinam-se à ligação à rede do cliente.
