케이블 연결 확인

이 페이지에서는 Google Distributed Cloud (GDC) 오프라인 어플라이언스의 네트워크 케이블 연결을 확인하고 부트스트래퍼 기기를 연결하는 방법을 설명합니다.

안내를 따르는 동안 다음 이미지를 참고하세요.

그림 1. 라벨이 지정된 포트가 있는 TOR 스위치

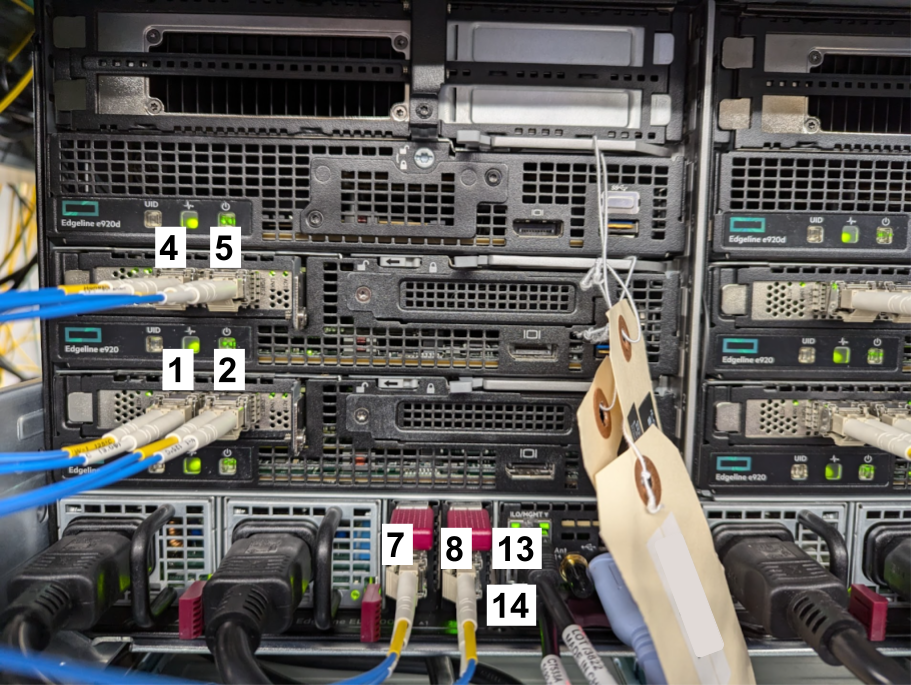

그림 2. 섀시와 베어메탈 노드(포트 라벨 포함)

케이블 연결 확인

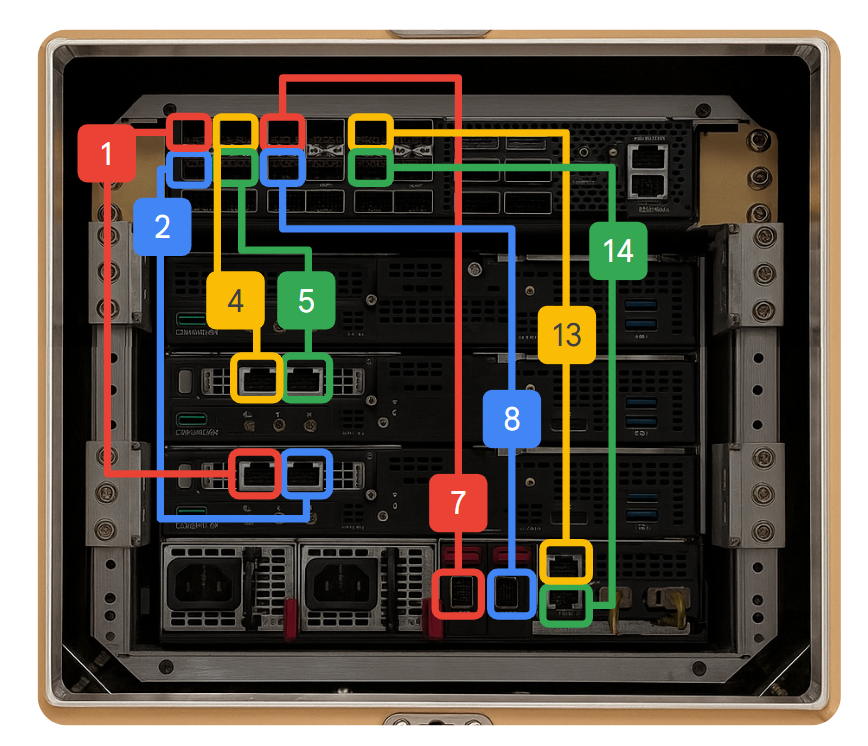

1. TOR 스위치 (그림 1)의 '1' 포트가 섀시 및 노드 (그림 2)의 '1' 포트에 연결되어 있는지 확인합니다.
2. TOR 스위치 (그림 1)의 포트 2, 4, 5, 7, 8, 13, 14에 대해 프로세스를 계속 진행하여 각 포트가 섀시 또는 노드 (그림 2)의 해당 번호가 매겨진 포트에 연결되어 있는지 확인합니다.
3. 이전 단계에서 확인한 모든 포트의 링크 표시등이 녹색으로 표시되는지 확인합니다.

TOR 스위치의 포트 16과 17은 고객 네트워크에 연결하기 위한 것입니다.
