Verifica i collegamenti dei cavi

Questa pagina descrive come verificare il cablaggio di rete per l'appliance air-gapped Google Distributed Cloud (GDC) e connettere il dispositivo di bootstrap.

Fai riferimento alle seguenti immagini mentre segui le istruzioni.

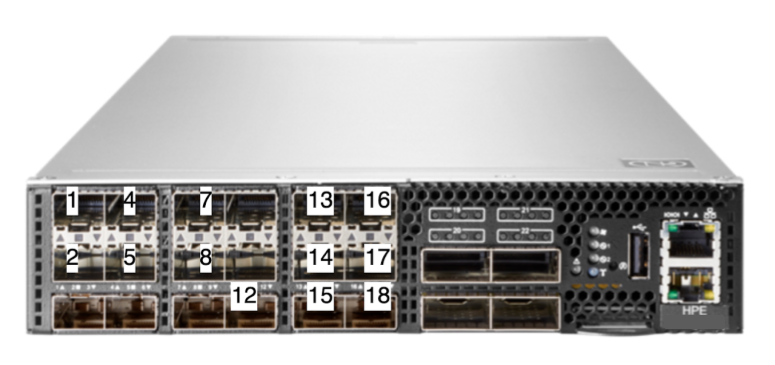

Figura 1. Lo switch TOR, con le porte etichettate.

Switch TOR con numeri che identificano determinate porte

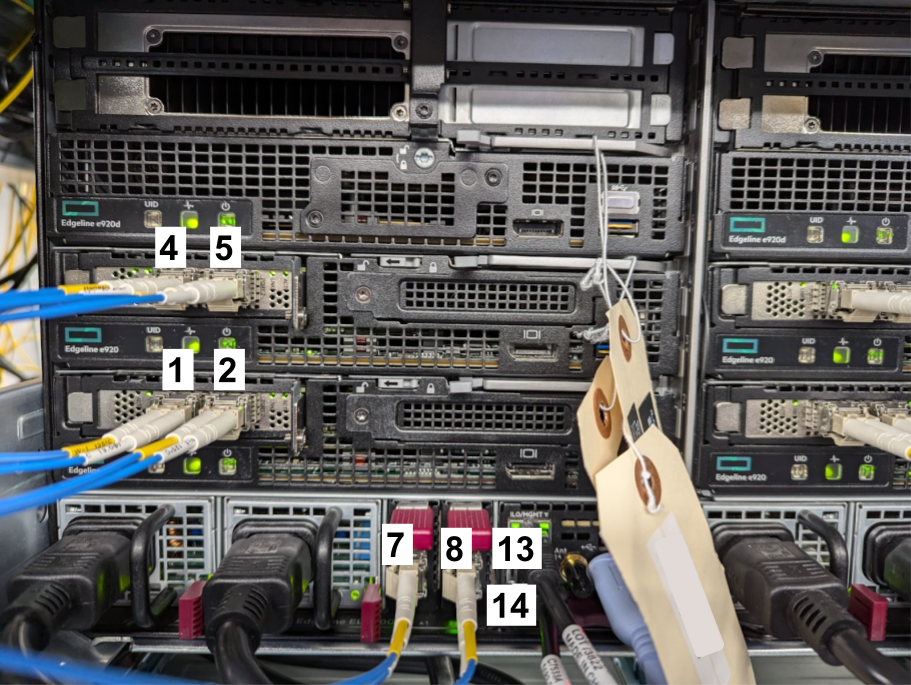

Figura 2. Lo chassis e i nodi bare metal, con le porte etichettate.

Chassis e nodi con numeri che indicano determinate porte

Verificare il cablaggio

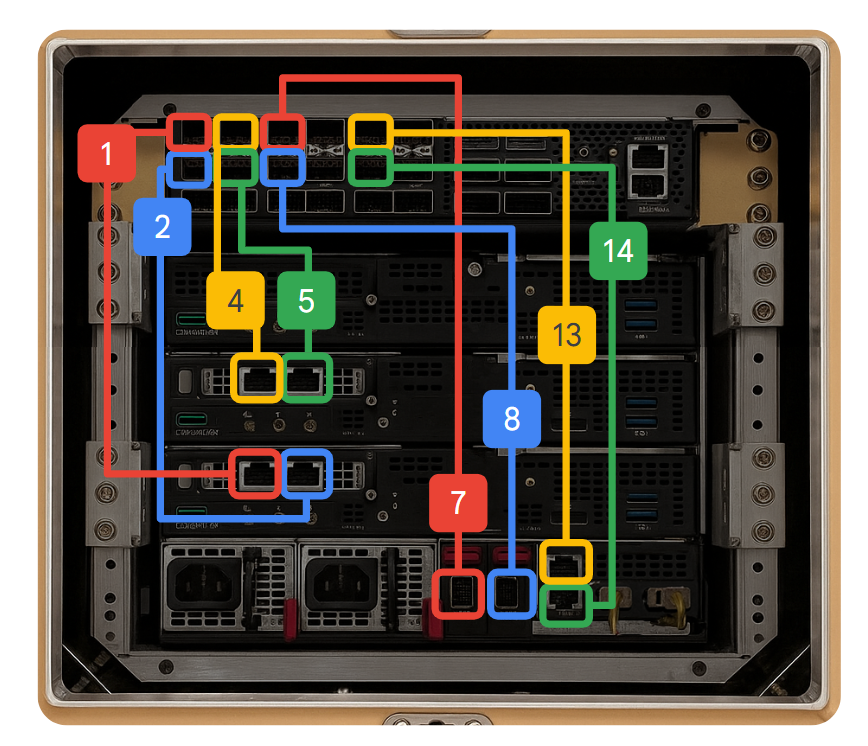

  1. Verifica che la porta etichettata "1" sullo switch TOR (Figura 1) sia collegata alla porta etichettata "1" nello chassis e nei nodi (Figura 2).
  2. Continua la procedura per le porte 2, 4, 5, 7, 8, 13 e 14 dello switch TOR (Figura 1), verificando che ciascuna sia collegata alla porta numerata corrispondente sullo chassis o sui nodi (Figura 2).
  3. Verifica che le spie di collegamento siano verdi per tutte le porte che hai verificato nei passaggi precedenti.

Le porte 16 e 17 dello switch TOR sono per la connessione alla rete del cliente.
