Memverifikasi koneksi kabel

Halaman ini menjelaskan cara memverifikasi kabel jaringan untuk perlengkapan air-gapped Google Distributed Cloud (GDC), dan menghubungkan perangkat bootstrapper.

Lihat gambar berikut saat mengikuti petunjuk.

Gambar 1. Switch TOR, dengan port berlabel.

Tombol TOR dengan angka yang mengidentifikasi port tertentu

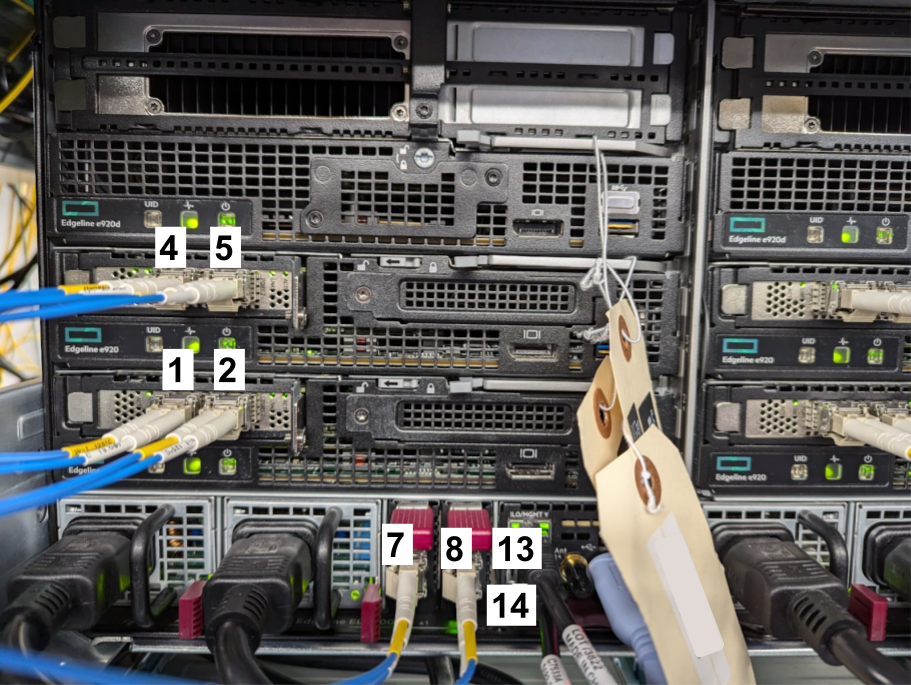

Gambar 2. Chassis dan node bare metal, dengan port berlabel.

Chassis dan node dengan angka yang menunjukkan port tertentu

Memverifikasi pengkabelan

  1. Pastikan port berlabel "1" pada switch TOR (Gambar 1) terhubung ke port berlabel "1" di Chassis dan Node (Gambar 2).
  2. Lanjutkan proses untuk port 2, 4, 5, 7, 8, 13, dan 14 di switch TOR (Gambar 1), dengan memverifikasi bahwa setiap port terhubung ke port bernomor yang sesuai di sasis atau node (Gambar 2).

  3. Hubungkan port 16 dan 17 switch TOR ke jaringan Anda.

    Port Switch ToR (xx-aa-tesw01) Perangkat yang Terhubung Port Perangkat Catatan
    eth1/1 Server 1 (bm01) s1p1 Data
    eth1/2 Server 1 (bm01) s1p2 Data
    eth1/4 Server 2 (bm02) s1p1 Data
    eth1/5 Server 2 (bm02) s1p2 Data
    eth1/7 Server 3 (bm03) s1p1 Data
    eth1/8 Server 3 (bm03) s1p2 Data
    eth1/13 Sasis (chs01) iLO Pengelolaan (HPE iLO)
    eth1/14 Sasis (chs01) LOM1 Pengelolaan (LAN di Motherboard)

    Penjelasan istilah:

    • tesw01: Switch Top of Rack.
    • ethx/xx: Nomor port di switch.
    • bm0x: Server bare metal (misalnya, bm01 adalah Server 1).
    • s1p1, s1p2: Port jaringan di server.
    • chs01: Sasis.
    • iLO: Port HPE Integrated Lights-Out untuk pengelolaan di luar band.
    • LOM1: Port LAN di motherboard pada sasis.

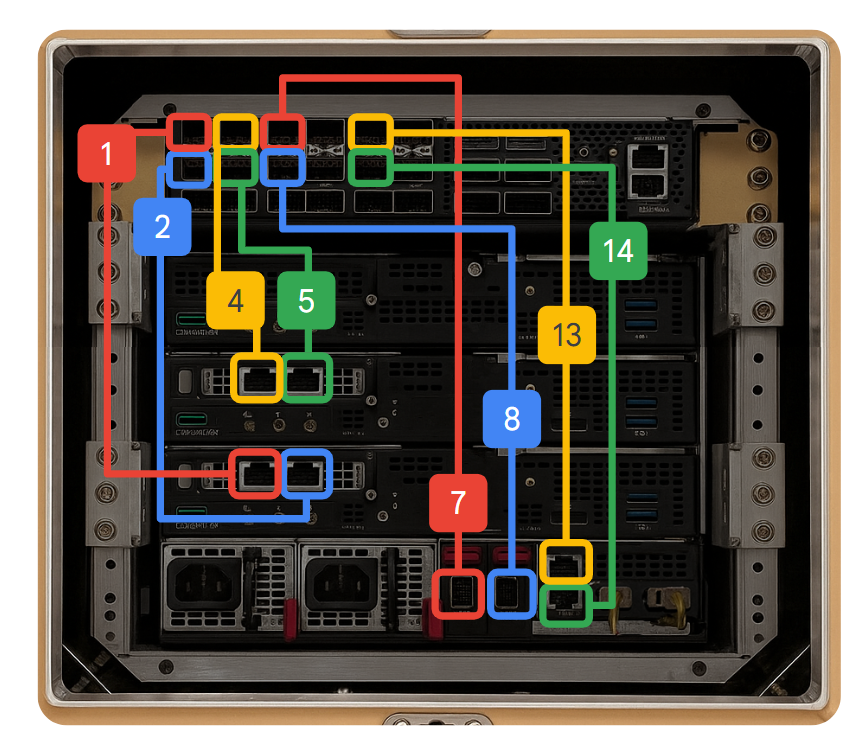

    Gambar 3. Koneksi antara port.

    Koneksi antara switch dan sasis serta node

  4. Pastikan lampu link berwarna hijau untuk semua port yang telah Anda verifikasi pada langkah-langkah sebelumnya.

    Jika lampu link tetap berwarna kuning atau merah, coba lagi dengan kabel atau hardware yang berbeda sebelum membuka kasus dukungan.
