Vérifier les connexions des câbles

Cette page explique comment vérifier le câblage réseau de l'appliance Google Distributed Cloud (GDC) isolée et comment connecter l'appareil bootstrap.

Reportez-vous aux images suivantes en suivant les instructions.

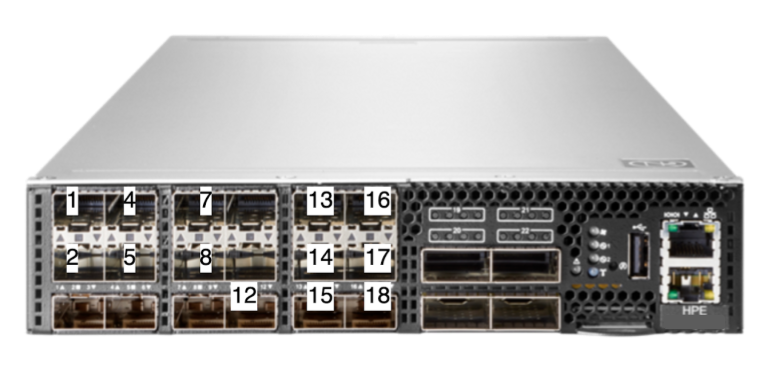

Figure 1 : Commutateur TOR, avec ports étiquetés.

Bouton bascule TOR avec des numéros identifiant certains ports

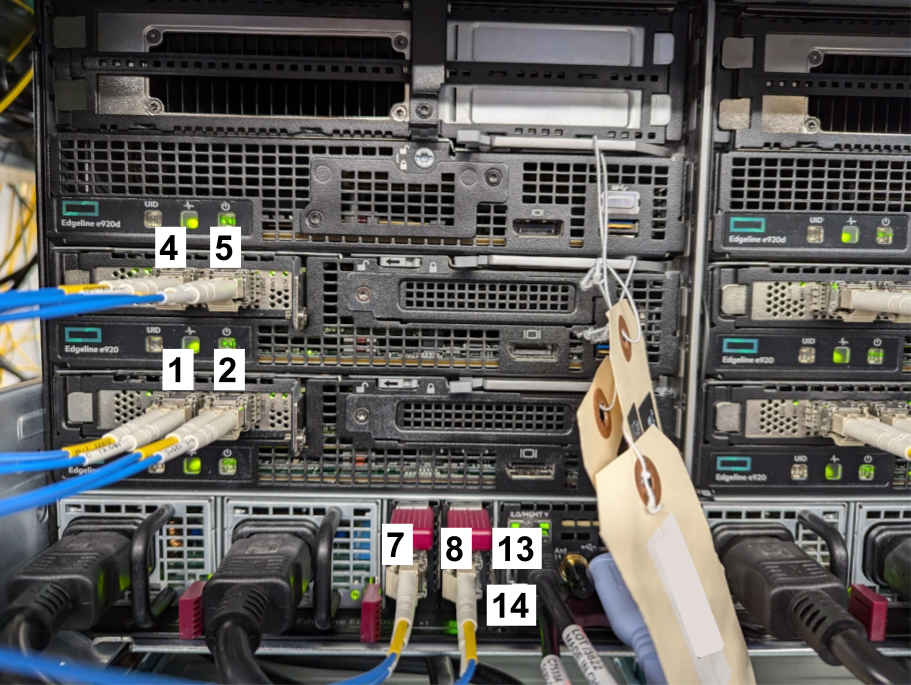

Figure 2. Châssis et nœuds Bare Metal, avec ports étiquetés.

Châssis et nœuds avec des numéros indiquant certains ports

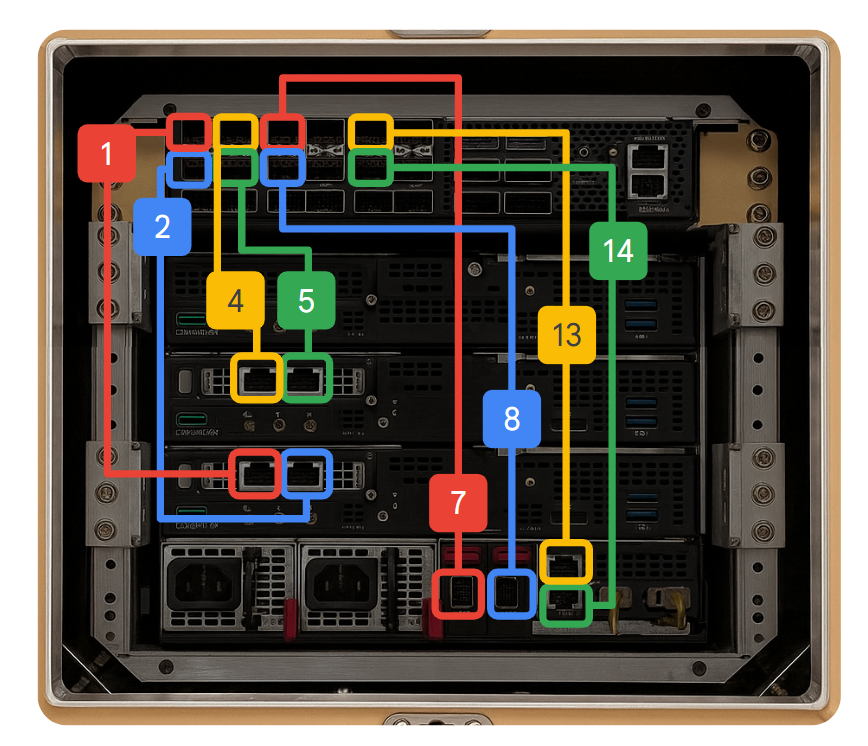

Vérifier le câblage

  1. Vérifiez que le port 1 du commutateur TOR (figure 1) est connecté au port 1 du châssis et des nœuds (figure 2).
  2. Répétez la procédure pour les ports 2, 4, 5, 7, 8, 13 et 14 du commutateur TOR (figure 1), en vérifiant que chacun est connecté au port numéroté correspondant sur le châssis ou les nœuds (figure 2).
  3. Vérifiez que les voyants de connexion sont verts pour tous les ports que vous avez vérifiés lors des étapes précédentes.

Les ports 16 et 17 du commutateur TOR sont destinés à la connexion au réseau du client.
