En esta página, se describe cómo verificar el cableado de red del dispositivo aislado de Google Distributed Cloud (GDC) y conectar el dispositivo de arranque.
Consulta las siguientes imágenes mientras sigues las instrucciones.
Figura 1. El interruptor TOR, con puertos etiquetados.

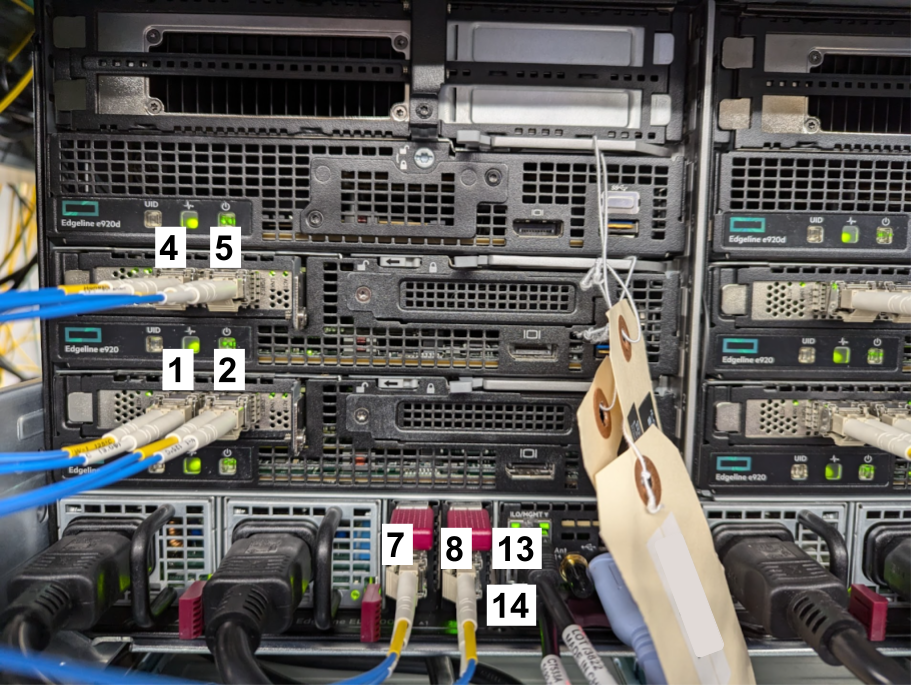

Figura 2. El chasis y los nodos de metal desnudo, con puertos etiquetados.

Verifica el cableado
- Verifica que el puerto etiquetado como "1" en el interruptor TOR (figura 1) esté conectado al puerto etiquetado como "1" en el chasis y los nodos (figura 2).
- Continúa el proceso para los puertos 2, 4, 5, 7, 8, 13 y 14 del conmutador TOR (figura 1), y verifica que cada uno esté conectado al puerto numerado correspondiente del chasis o los nodos (figura 2).
Conecta los puertos 16 y 17 del conmutador TOR a tu red.
Puerto del conmutador ToR (xx-aa-tesw01) Dispositivo conectado Puerto del dispositivo Notas eth1/1Servidor 1 (bm01) s1p1Datos eth1/2Servidor 1 (bm01) s1p2Datos eth1/4Servidor 2 (bm02) s1p1Datos eth1/5Servidor 2 (bm02) s1p2Datos eth1/7Servidor 3 (bm03) s1p1Datos eth1/8Servidor 3 (bm03) s1p2Datos eth1/13Chasis (chs01) iLOAdministración (HPE iLO) eth1/14Chasis (chs01) LOM1Administración (LAN en la placa madre) Explicación de los términos:
- tesw01: Es el conmutador de la parte superior del rack.
- ethx/xx: Es el número de puerto del conmutador.
- bm0x: Servidor bare metal (p.ej., bm01 es el servidor 1).
- s1p1, s1p2: Son los puertos de red de los servidores.
- chs01: Chasis.
- iLO: Puerto de Integrated Lights-Out de HPE para la administración fuera de banda.
- LOM1: Puerto LAN en la placa madre del chasis.

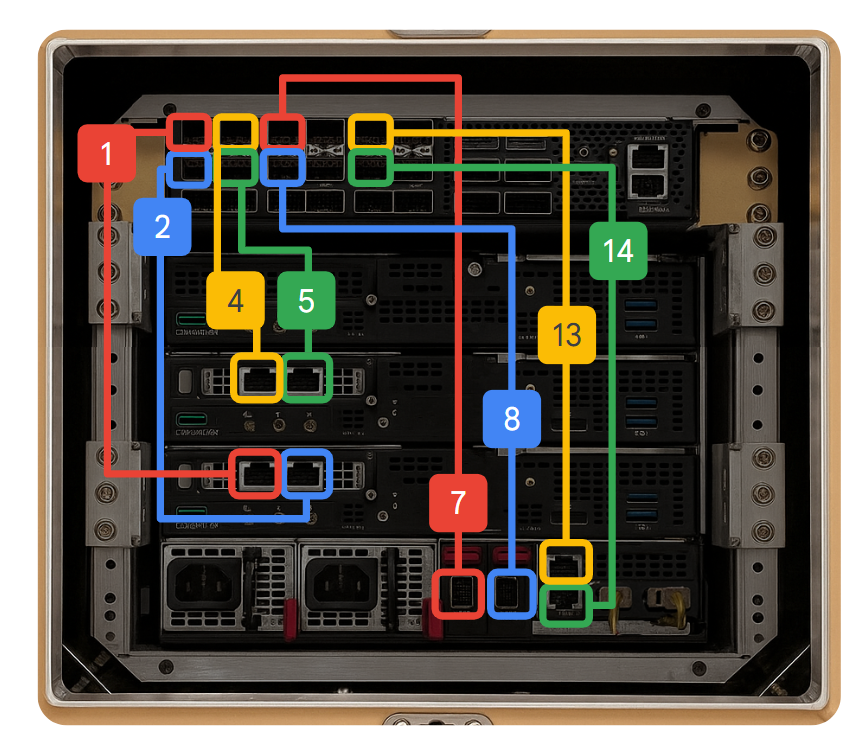

Figura 3. Las conexiones entre los puertos

Verifica que las luces de vínculo muestren el color verde en todos los puertos que verificaste en los pasos anteriores.
Si las luces de vínculo permanecen amarillas o rojas, vuelve a intentarlo con otros cables o hardware antes de abrir un caso de asistencia.
