Verifica las conexiones de los cables

En esta página se describe cómo verificar el cableado de red del dispositivo aislado de Google Distributed Cloud (GDC) y cómo conectar el dispositivo de arranque.

Consulta las siguientes imágenes mientras sigues las instrucciones.

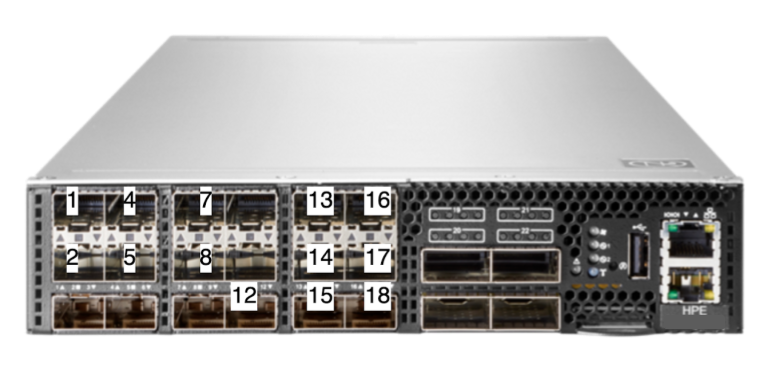

Imagen 1. El interruptor TOR, con los puertos etiquetados.

Interruptor TOR con números que identifican determinados puertos

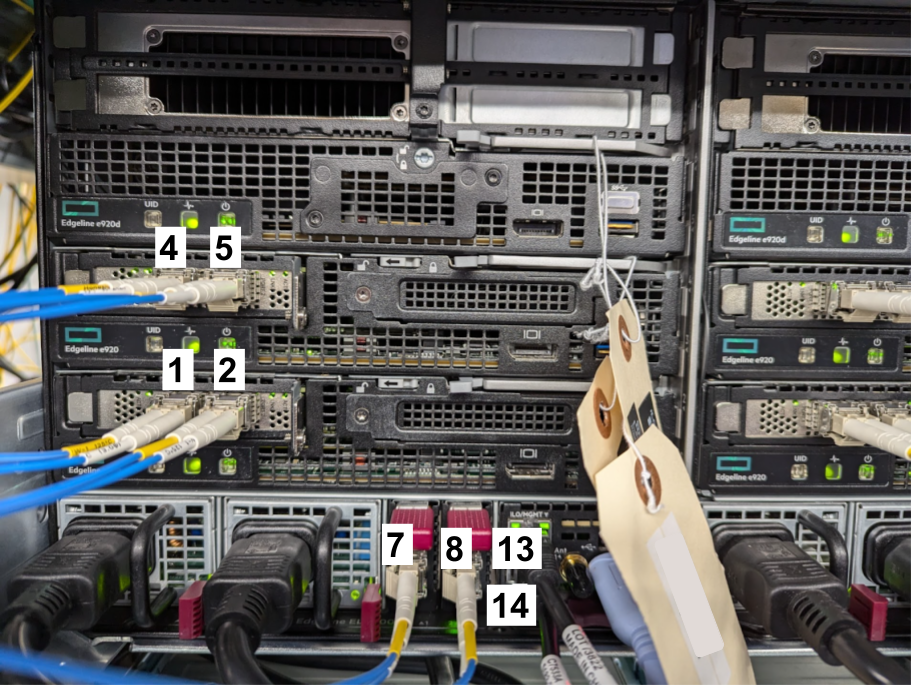

Imagen 2. El chasis y los nodos de hardware, con los puertos etiquetados.

Chasis y nodos con números que indican determinados puertos

Verifica el cableado

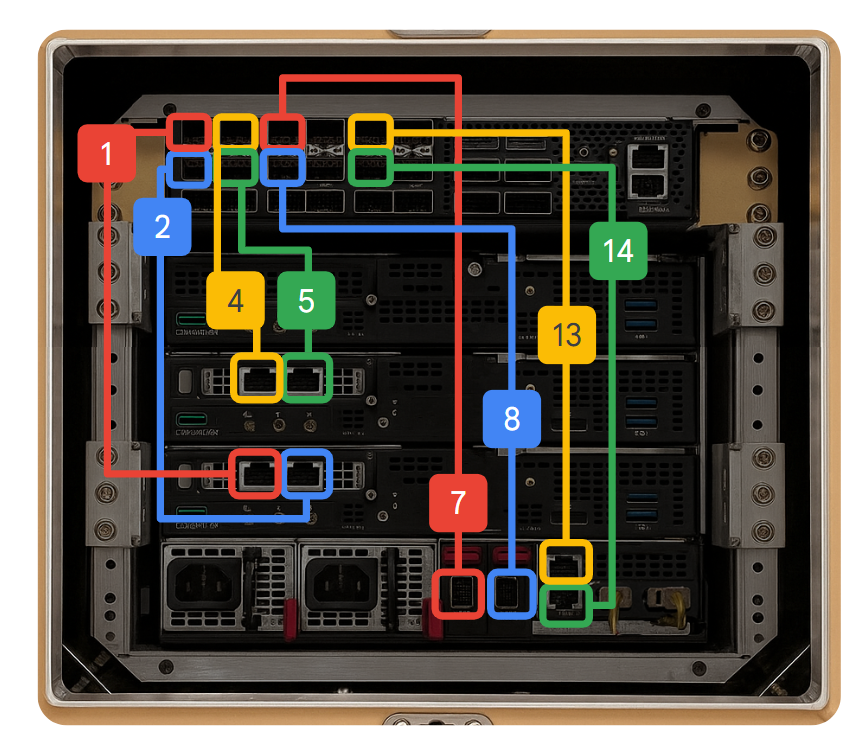

  1. Verifica que el puerto etiquetado como "1" del interruptor TOR (figura 1) esté conectado al puerto etiquetado como "1" del chasis y los nodos (figura 2).
  2. Continúa con el proceso para los puertos 2, 4, 5, 7, 8, 13 y 14 del conmutador TOR (figura 1) y comprueba que cada uno de ellos esté conectado al puerto numerado correspondiente del chasis o los nodos (figura 2).
  3. Comprueba que las luces de enlace estén en verde en todos los puertos que has verificado en los pasos anteriores.

Los puertos 16 y 17 del conmutador TOR se utilizan para conectarse a la red del cliente.
