Configurare i pod di Google Kubernetes Engine utilizzando l'inserimento automatico di Envoy

Panoramica

Nota: questa guida supporta solo Cloud Service Mesh con le API Google Cloud e non supporta le API Istio. Per maggiori informazioni, consulta Panoramica di Cloud Service Mesh.

In un mesh di servizi, non è necessario che il codice dell'applicazione sia a conoscenza della configurazione di rete. Le applicazioni comunicano invece su un piano dati, che è configurato da un piano di controllo che gestisce il networking di servizi. In questa guida, Cloud Service Mesh è il tuo piano di controllo e i proxy sidecar di Envoy sono il tuo piano dati.

L'injector sidecar di Envoy semplifica l'aggiunta di proxy sidecar di Envoy ai pod di Google Kubernetes Engine. Quando l'iniettore collaterale di Envoy aggiunge un proxy, lo imposta anche per gestire il traffico delle applicazioni e connettersi a Cloud Service Mesh per la configurazione.

Questa guida ti accompagna attraverso una semplice configurazione di Cloud Service Mesh con Google Kubernetes Engine. Questi passaggi forniscono le basi che puoi estendere a casi d'uso avanzati, ad esempio un mesh di servizi che si estende su più cluster di Google Kubernetes Engine e, potenzialmente, VM di Compute Engine. Puoi usare queste istruzioni anche se stai configurando Cloud Service Mesh con un VPC condiviso.

La procedura di configurazione prevede:

1. Creazione di un cluster GKE per i carichi di lavoro.
2. Installazione dell'iniettore del sidecar Envoy e attivazione dell'iniezione in corso.
3. Deployment di un client di esempio e verifica dell'inserimento.
4. Deployment di un servizio Kubernetes per i test.
5. configurare Cloud Service Mesh con i componenti di Cloud Load Balancing per instradare il traffico al servizio di test.
6. Verifica la configurazione inviando una richiesta dal client di esempio al servizio di test.

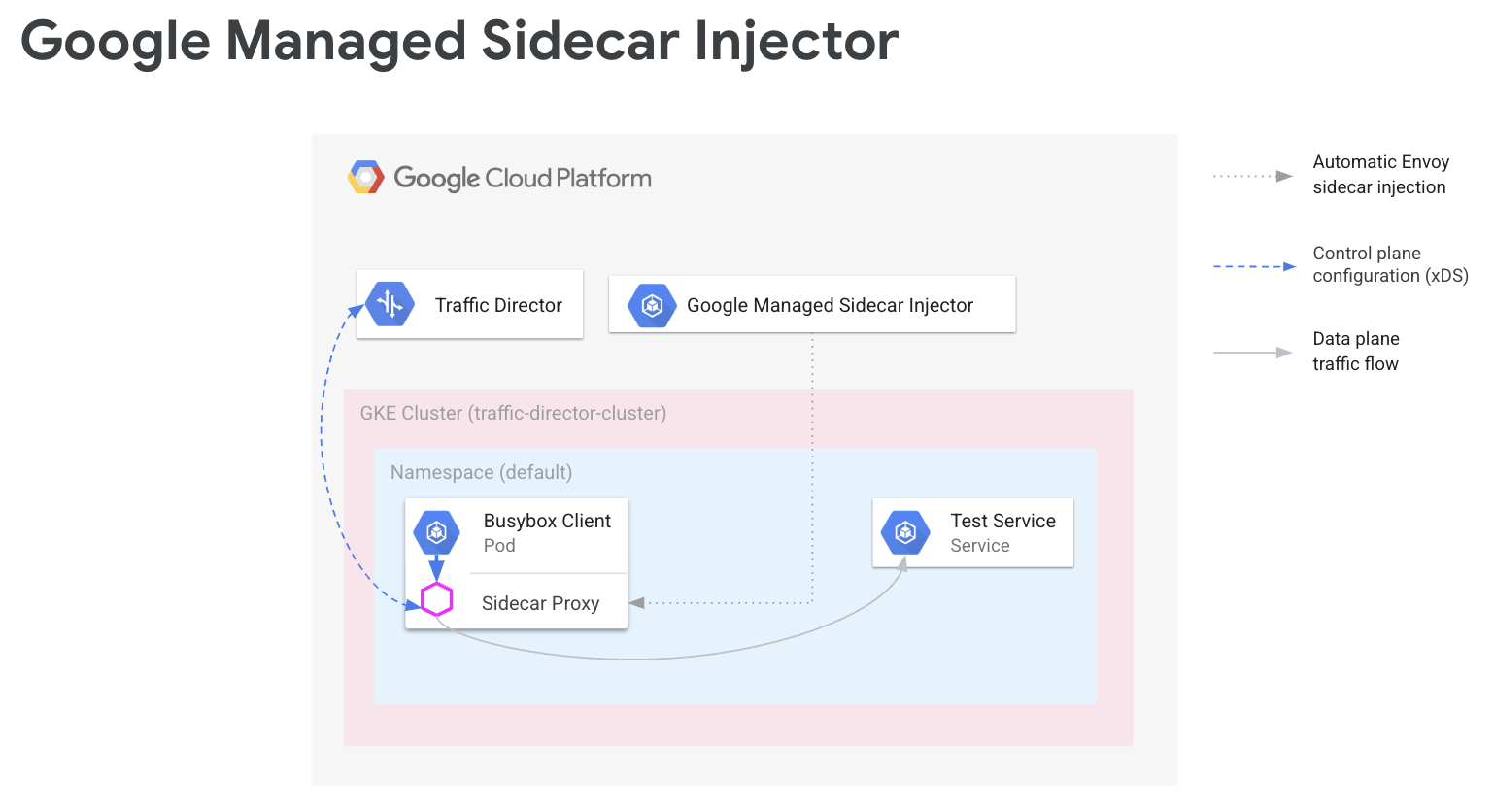

Panoramica dei componenti di cui è stato eseguito il deployment nell'ambito di questa guida alla configurazione (fai clic per ingrandire)

Prerequisiti

Prima di seguire le istruzioni di questa guida, consulta Preparazione per la configurazione di Cloud Service Mesh e assicurati di aver completato le attività preliminari descritte nel documento.

Per informazioni sulla versione di Envoy supportata, consulta le note di rilascio di Cloud Service Mesh.

Nota: l'injector del sidecar e il proxy inserito si basano sull'injector sidecar di Istio. Non installare l'injector del sidecar Envoy se hai già eseguito il deployment di Istio nel tuo cluster GKE, perché questo potrebbe causare conflitti nel comportamento di injection.

Prerequisiti aggiuntivi con il VPC condiviso

Se stai configurando Cloud Service Mesh in un ambiente VPC condiviso, verifica quanto segue.

• Disponi delle autorizzazioni e dei ruoli corretti per il VPC condiviso.
• Hai configurato i progetti e la fatturazione corretti.
• Hai abilitato la fatturazione nei progetti.
• Hai abilitato le API Cloud Service Mesh e GKE in ogni progetto, incluso quello host.
• Avere configurato gli account di servizio corretti per ogni progetto.
• Hai creato una rete VPC e delle subnet.
• Hai abilitato il VPC condiviso.

Per maggiori informazioni, vedi VPC condiviso.

Configura i ruoli IAM

Questo esempio di configurazione del ruolo IAM presuppone che il progetto host per il VPC condiviso abbia due subnet e che nel VPC condiviso esistano due progetti di servizio.

1. In Cloud Shell, crea una cartella di lavoro (WORKDIR) in cui crei i file associati a questa sezione:

   mkdir -p ~/td-shared-vpc
   cd ~/td-shared-vpc
   export WORKDIR=$(pwd)


2. Configura le autorizzazioni IAM nel progetto host in modo che i progetti di servizio possano utilizzare le risorse nel VPC condiviso.

   In questo passaggio, configurerai le autorizzazioni IAM in modo che subnet-1 sia accessibile dal progetto di servizio 1 e subnet-2 sia accessibile dal progetto di servizio 2. Assegnerai il ruolo IAM Utente di rete Compute (roles/compute.networkUser) sia all'account di servizio predefinito Compute Engine di Compute Engine sia all'account di servizio API Google Cloud in ciascun progetto di servizio per ogni subnet.

   1. Per il progetto di servizio 1, configura le autorizzazioni IAM per subnet-1:

      export SUBNET_1_ETAG=$(gcloud beta compute networks subnets get-iam-policy subnet-1 --project ${HOST_PROJECT} --region ${REGION_1} --format=json | jq -r '.etag')

      cat > subnet-1-policy.yaml <<EOF
      bindings:
      - members:
        - serviceAccount:${SVC_PROJECT_1_API_SA}
        - serviceAccount:${SVC_PROJECT_1_GKE_SA}
        role: roles/compute.networkUser
      etag: ${SUBNET_1_ETAG}
      EOF

      gcloud beta compute networks subnets set-iam-policy subnet-1 \
      subnet-1-policy.yaml \
          --project ${HOST_PROJECT} \
          --region ${REGION_1}


   2. Per il progetto di servizio 2, configura le autorizzazioni IAM per subnet-2:

      export SUBNET_2_ETAG=$(gcloud beta compute networks subnets get-iam-policy subnet-2 --project ${HOST_PROJECT} --region ${REGION_2} --format=json | jq -r '.etag')

      cat > subnet-2-policy.yaml <<EOF
      bindings:
      - members:
        - serviceAccount:${SVC_PROJECT_2_API_SA}
        - serviceAccount:${SVC_PROJECT_2_GKE_SA}
        role: roles/compute.networkUser
      etag: ${SUBNET_2_ETAG}
      EOF

      gcloud beta compute networks subnets set-iam-policy subnet-2 \
      subnet-2-policy.yaml \
          --project ${HOST_PROJECT} \
          --region ${REGION_2}


3. Per ogni progetto di servizio, devi concedere il ruolo IAM Utente Agente di servizio host Kubernetes Engine (roles/container.hostServiceAgentUser) all'account di servizio GKE nel progetto host:

   gcloud projects add-iam-policy-binding ${HOST_PROJECT} \
       --member serviceAccount:${SVC_PROJECT_1_GKE_SA} \
       --role roles/container.hostServiceAgentUser

   gcloud projects add-iam-policy-binding ${HOST_PROJECT} \
       --member serviceAccount:${SVC_PROJECT_2_GKE_SA} \
       --role roles/container.hostServiceAgentUser


   Questo ruolo consente all'account di servizio GKE del progetto di servizio di utilizzare l'account di servizio GKE del progetto host per configurare risorse di rete condivise.

4. Per ogni progetto di servizio, concedi all'account di servizio predefinito di Compute Engine il ruolo IAM Visualizzatore di rete Compute (roles/compute.networkViewer) nel progetto host.

   gcloud projects add-iam-policy-binding ${SVC_PROJECT_1} \
       --member serviceAccount:${SVC_PROJECT_1_COMPUTE_SA} \
       --role roles/compute.networkViewer

   gcloud projects add-iam-policy-binding ${SVC_PROJECT_2} \
       --member serviceAccount:${SVC_PROJECT_2_COMPUTE_SA} \
       --role roles/compute.networkViewer


   Quando il proxy sidecar di Envoy si connette al servizio xDS (API Traffic Director), utilizza l'account di servizio dell'host della macchina virtuale (VM) Compute Engine o dell'istanza del nodo GKE. L'account di servizio deve disporre dell'autorizzazione IAM a livello di progetto compute.globalForwardingRules.get. Il ruolo Visualizzatore di rete Compute è sufficiente per questo passaggio.

Creazione di un cluster GKE per i carichi di lavoro

Per supportare Cloud Service Mesh, i cluster GKE devono soddisfare i seguenti requisiti:

• Il supporto dei gruppi di endpoint di rete deve essere abilitato. Per ulteriori informazioni ed esempi, consulta Gruppi di endpoint di rete autonomi.
• L'account di servizio per nodi/pod GKE deve avere l'autorizzazione per accedere all'API Cloud Service Mesh. Per ulteriori informazioni sulle autorizzazioni richieste, consulta la pagina relativa all'abilitazione dell'account di servizio per l'accesso all'API Cloud Service Mesh.

Creazione del cluster GKE

Crea un cluster GKE denominato traffic-director-cluster nella tua zona preferita, ad esempio us-central1-a.

gcloud container clusters create traffic-director-cluster \
  --zone ZONE \
  --scopes=https://www.googleapis.com/auth/cloud-platform \
  --enable-ip-alias

Il comando kubectl punta al cluster appena creato.

Cambia il contesto attuale per kubectl nel cluster appena creato inviando il seguente comando:

gcloud container clusters get-credentials traffic-director-cluster \
    --zone ZONE

Installazione dell'iniettore del sidecar Envoy

Le sezioni seguenti forniscono istruzioni per l'installazione dell'iniettore collaterale di Envoy. Quando l'injector sidecar è abilitato, esegue automaticamente il deployment dei proxy sidecar per i carichi di lavoro di Google Kubernetes Engine nuovi ed esistenti. Poiché l'injector collaterale di Envoy viene eseguito all'interno del tuo cluster GKE, devi installarlo una volta in ciascun cluster se utilizzi Cloud Service Mesh per supportare un mesh di servizi multi-cluster.

Download dell'iniettore collaterale in corso...

Scarica ed estrai l'iniettore del sidecar di Envoy.

wget https://storage.googleapis.com/traffic-director/td-sidecar-injector-xdsv3.tgz
tar -xzvf td-sidecar-injector-xdsv3.tgz
cd td-sidecar-injector-xdsv3

Configurazione dell'iniettore collaterale

Se utilizzi le API precedenti, configura l'injector collaterale modificando il file specs/01-configmap.yaml in:

• Per compilare TRAFFICDIRECTOR_GCP_PROJECT_NUMBER, sostituisci YOUR_PROJECT_NUMBER_HERE con il numero di progetto del tuo progetto. Il numero del progetto è un identificatore numerico del progetto. Per informazioni su come ottenere un elenco di tutti i progetti, consulta Identificazione dei progetti.
• Compila TRAFFICDIRECTOR_NETWORK_NAME sostituendo YOUR_NETWORK_NAME_HERE con il nome della rete Virtual Private Cloud di Google Cloud che vuoi utilizzare con Cloud Service Mesh. Prendi nota del nome di questa rete VPC, perché ne avrai bisogno durante la configurazione di Cloud Service Mesh.

Se utilizzi le nuove API di routing dei servizi, attualmente in anteprima:

• Compila TRAFFICDIRECTOR_MESH_NAME sostituendo "" con il nome del mesh di servizi per ottenere la configurazione per un mesh di servizi.
  • Tieni presente che se stai configurando un Gateway, non utilizzare l'iniettore collaterale. Esegui il deployment di un proxy Envoy come pod.

Ad esempio, il file potrebbe avere il seguente aspetto:

$ cat specs/01-configmap.yaml

   apiVersion: v1
   kind: ConfigMap
   metadata:
     name: injector-mesh
     namespace: istio-control
   data:
     mesh: |-
       defaultConfig:
         discoveryAddress: trafficdirector.googleapis.com:443

         # Envoy proxy port to listen on for the admin interface.
         proxyAdminPort: 15000

         proxyMetadata:
           # Google Cloud Project number where Cloud Service Mesh resources are configured.
           # This is a numeric identifier of your project (e.g. "111222333444").
           # You can get a list of all your projects with their corresponding numbers by
           # using "gcloud projects list" command or looking it up under "Project info"
           # section of your Google Cloud console.
           # If left empty, configuration will be attempted to be fetched for the Google Cloud
           # project associated with service credentials.
           # Leaving empty is not recommended as it is not guaranteed to work in future
           # releases.
           TRAFFICDIRECTOR_GCP_PROJECT_NUMBER: "YOUR_PROJECT_NUMBER_HERE"

           # Google Cloud VPC network name for which the configuration is requested (This is the VPC
           # network name referenced in the forwarding rule in Google Cloud API). If left empty,
           # configuration will be attempted to be fetched for the VPC network over which
           # the request to Cloud Service Mesh (trafficdirector.googleapis.com) is sent out.
           # Leaving empty is not recommended as it is not guaranteed to work in future
           # releases.
           TRAFFICDIRECTOR_NETWORK_NAME: "default"

Nota: se hai una configurazione di un VPC condiviso, sostituisci TRAFFICDIRECTOR_NETWORK_NAME con il nome della rete configurata nel progetto host.

Facoltativamente, puoi anche abilitare il logging e il tracciamento per ogni proxy inserito automaticamente. Per saperne di più su queste configurazioni, consulta Configurare attributi aggiuntivi per i proxy sidecar. Quando utilizzi l'injector collaterale, il valore di TRAFFICDIRECTOR_ACCESS_LOG_PATH può essere impostato solo su un file nella directory /etc/envoy/. Ad esempio, la directory /etc/envoy/access.log è una posizione valida.

Tieni presente che TRAFFICDIRECTOR_INTERCEPTION_PORT non deve essere configurato in questo ConfigMap, perché è già configurato dall'iniettore collaterale.

Configurazione di TLS per l'iniettore sidecar

Questa sezione mostra come configurare TLS per l'iniettore collaterale.

L'injector collaterale utilizza un webhook di ammissione mutante di Kubernetes per inserire i proxy quando vengono creati nuovi pod. Questo webhook è un endpoint HTTPS, quindi devi fornire una chiave e un certificato per TLS.

Puoi creare una chiave privata e un certificato autofirmato utilizzando openssl per proteggere l'iniettore collaterale.

Facoltativamente, se hai la tua chiave privata e un certificato firmato da un'autorità di certificazione (CA) attendibile, puoi saltare questo passaggio successivo.

CN=istio-sidecar-injector.istio-control.svc

openssl req \
  -x509 \
  -newkey rsa:4096 \
  -keyout key.pem \
  -out cert.pem \
  -days 365 \
  -nodes \
  -subj "/CN=${CN}" \
  -addext "subjectAltName=DNS:${CN}"

cp cert.pem ca-cert.pem

Questo comando openssl di esempio restituisce una chiave RSA privata a 4096 bit in key.pem e un certificato autofirmato in formato X.509 in cert.pem. Poiché il certificato è autofirmato, viene copiato in ca-cert.pem e considerato anche il certificato della CA di firma. Il certificato rimane valido per 365 giorni e non richiede una passphrase. Per ulteriori informazioni sulla creazione e sulla firma dei certificati, consulta la documentazione di Kubernetes sulle richieste di firma del certificato.

I passaggi in questa sezione devono essere ripetuti ogni anno per rigenerare e applicare nuovamente nuove chiavi e certificati prima che scadano.

Dopo aver ottenuto la chiave e i certificati, devi creare un secret Kubernetes e aggiornare il webhook dell'iniettore collaterale.

1. Crea lo spazio dei nomi in cui deve essere creato il secret Kubernetes:

   kubectl apply -f specs/00-namespaces.yaml


2. Crea il secret per l'iniettore collaterale.

   kubectl create secret generic istio-sidecar-injector -n istio-control \
     --from-file=key.pem \
     --from-file=cert.pem \
     --from-file=ca-cert.pem


3. Modifica caBundle del webhook di inserimento del file collaterale denominato istio-sidecar-injector-istio-control in specs/02-injector.yaml:

   CA_BUNDLE=$(cat cert.pem | base64 | tr -d '\n')
   sed -i "s/caBundle:.*/caBundle:\ ${CA_BUNDLE}/g" specs/02-injector.yaml


Installazione del sidecar injector nel cluster GKE in corso...

1. Esegui il deployment dell'iniettore del sidecar.

   kubectl apply -f specs/


2. Verifica che l'iniettore collaterale sia in esecuzione.

   kubectl get pods -A | grep sidecar-injector


   In questo modo viene restituito un output simile al seguente:

   istio-control   istio-sidecar-injector-6b475bfdf9-79965  1/1 Running   0   11s
   istio-control   istio-sidecar-injector-6b475bfdf9-vntjd  1/1 Running   0   11s


Nota: sia l'injector che il proxy inserito si basano sulle implementazioni di Istio, quindi i componenti basati su Istio sono presenti nei tuoi cluster. Non è necessario installare altri componenti Istio. Questa guida illustra tutte le configurazioni necessarie per Cloud Service Mesh.

Apertura della porta richiesta su un cluster privato in corso...

Se stai seguendo le istruzioni in Configurare la sicurezza del servizio Cloud Service Mesh con Envoy, puoi saltare questa sezione e passare alla sezione successiva, Attivare l'inserimento di file collaterali.

Se installi l'injector del sidecar Envoy su un cluster privato, devi aprire la porta TCP 9443 nella regola del firewall nei nodi master affinché il webhook funzioni correttamente.

I passaggi seguenti spiegano come aggiornare la regola firewall richiesta. Tieni presente che il comando update sostituisce la regola firewall esistente, quindi devi assicurarti di includere le porte predefinite 443 (HTTPS) e 10250 (kubelet), nonché la nuova porta che vuoi aprire.

1. Trova l'intervallo di origine (master-ipv4-cidr) del cluster. Nel comando seguente, sostituisci CLUSTER_NAME con il nome del tuo cluster, ad esempio traffic-director-cluster:

   FIREWALL_RULE_NAME=$(gcloud compute firewall-rules list \
    --filter="name~gke-CLUSTER_NAME-[0-9a-z]*-master" \
    --format="value(name)")


2. Aggiorna la regola firewall per aprire la porta TCP 9443 per abilitare l'inserimento automatico:

   gcloud compute firewall-rules update ${FIREWALL_RULE_NAME} \
    --allow tcp:10250,tcp:443,tcp:9443


Attivazione dell'inserimento di file collaterali

Il seguente comando abilita l'inserimento per lo spazio dei nomi default. L'injector collaterale inserisce i container collaterali nei pod creati in questo spazio dei nomi:

kubectl label namespace default istio-injection=enabled

Puoi verificare che lo spazio dei nomi default sia abilitato correttamente eseguendo questo comando:

kubectl get namespace -L istio-injection

Dovrebbe essere restituito:

NAME              STATUS   AGE     ISTIO-INJECTION
default           Active   7d16h   enabled
istio-control     Active   7d15h
istio-system      Active   7d15h

Se stai configurando la sicurezza del servizio per Cloud Service Mesh con Envoy, torna alla sezione Configurazione di un servizio di test nella guida alla configurazione.

Deployment di un client di esempio e verifica dell'inserimento

Questa sezione mostra come eseguire il deployment di un pod di esempio che esegue Busybox, che fornisce un'interfaccia semplice per raggiungere un servizio di test. In un deployment reale, eseguirai il deployment della tua applicazione client.

kubectl create -f demo/client_sample.yaml

Il pod Busybox è composto da due container. Il primo container è il client basato sull'immagine Busybox e il secondo container è il proxy Envoy inserito dall'injector del sidecar. Puoi ottenere maggiori informazioni sul pod eseguendo il comando seguente:

kubectl describe pods -l run=client

Dovrebbe essere restituito:

…
Init Containers:
# Istio-init sets up traffic interception for the pod.
  Istio-init:
…
Containers:
# busybox is the client container that runs application code.
  busybox:
…
# Envoy is the container that runs the injected Envoy proxy.
  envoy:
…

Deployment di un servizio Kubernetes per i test

Le sezioni seguenti forniscono istruzioni per configurare un servizio di test che utilizzerai più avanti nella guida per fornire la verifica end-to-end della tua configurazione.

Configurazione di servizi GKE con NEG

I servizi GKE devono essere esposti tramite gruppi di endpoint di rete (NEG) in modo da poterli configurare come backend di un servizio di backend Cloud Service Mesh. Aggiungi l'annotazione NEG alla specifica del servizio Kubernetes e scegli un nome (sostituendo NEG-NAME nell'esempio di seguito) in modo da poterla trovare facilmente in seguito. Devi avere il nome quando colleghi il NEG al servizio di backend Cloud Service Mesh. Per ulteriori informazioni sull'annotazione dei NEG, consulta Denominazione dei NEG.

Nota: il pacchetto trafficdirector_service_sample.yaml fornito in questa guida alla configurazione utilizza il nome del NEG service-test-neg.

...
metadata:
  annotations:
    cloud.google.com/neg: '{"exposed_ports": {"80":{"name": "service-test-neg"}}}'
spec:
  ports:
  - port: 80
    name: service-test
    protocol: TCP
    targetPort: 8000

Questa annotazione crea un NEG autonomo contenente endpoint corrispondenti agli indirizzi IP e alle porte dei pod del servizio. Per ulteriori informazioni ed esempi, consulta Gruppi di endpoint di rete autonomi.

Il seguente servizio di esempio include l'annotazione NEG. Il servizio gestisce il nome host su HTTP sulla porta 80. Usa questo comando per recuperare il servizio ed eseguirne il deployment nel cluster GKE.

wget -q -O - \
https://storage.googleapis.com/traffic-director/demo/trafficdirector_service_sample.yaml \
| kubectl apply -f -

Verifica che il nuovo servizio sia stato creato e che il pod dell'applicazione sia in esecuzione:

kubectl get svc

L'output dovrebbe essere simile al seguente:

NAME             TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
service-test     ClusterIP   10.71.9.71   none          80/TCP    41m
[..skip..]

Verifica che il pod dell'applicazione associato a questo servizio sia in esecuzione:

kubectl get pods

Viene restituito:

NAME                        READY     STATUS    RESTARTS   AGE
app1-6db459dcb9-zvfg2       2/2       Running   0          6m
busybox-5dcf86f4c7-jvvdd    2/2       Running   0          10m
[..skip..]

Nota: poiché l'injector del sidecar è abilitato nello spazio dei nomi predefinito, i proxy sidecar vengono inseriti anche nel pod del servizio di test al momento della creazione. Lo strumento Sidecar Injector configura solo l'intercettazione per il traffico in uscita, pertanto il proxy sidecar del servizio di test non è coinvolto nella gestione del traffico in entrata dal client di esempio.

Salvataggio del nome del NEG

Trova il NEG creato dall'esempio precedente e registrane il nome per la configurazione di Cloud Service Mesh nella sezione successiva.

gcloud compute network-endpoint-groups list

Viene restituito quanto segue:

NAME                       LOCATION            ENDPOINT_TYPE       SIZE
service-test-neg           ZONE     GCE_VM_IP_PORT      1

Salva il nome del NEG nella variabile NEG_NAME:

NEG_NAME=$(gcloud compute network-endpoint-groups list \
| grep service-test | awk '{print $1}')

Nota: se hai denominato il NEG, come descritto in Configurazione di servizi GKE con NEG, dovresti vedere che il nome del NEG corrisponde a quello fornito nella specifica dei servizi Kubernetes. Se non hai assegnato un nome al NEG, ne viene generato automaticamente uno.

Configurazione di Cloud Service Mesh con i componenti di Cloud Load Balancing

Questa sezione configura Cloud Service Mesh utilizzando le risorse di bilanciamento del carico di Compute Engine. Ciò consente al proxy sidecar del client di esempio di ricevere la configurazione da Cloud Service Mesh. Le richieste in uscita dal client di esempio vengono gestite dal proxy sidecar e instradate al servizio di test.

Devi configurare i seguenti componenti:

• Un controllo di integrità. Per maggiori informazioni sui controlli di integrità, leggi Concetti sul controllo di integrità e Creazione di controlli di integrità.
• Un servizio di backend. Per ulteriori informazioni sui servizi di backend, consulta Servizi di backend.
• Una mappa di regole di routing. Ciò include la creazione di una regola di forwarding, un proxy HTTP di destinazione e una mappa URL. Per ulteriori informazioni, consulta Utilizzo delle regole di forwarding per Cloud Service Mesh, Utilizzo dei proxy di destinazione per Cloud Service Mesh e Utilizzo delle mappe URL.

Creazione del controllo di integrità e della regola firewall in corso...

Utilizza le istruzioni riportate di seguito per creare un controllo di integrità e la regola firewall necessari per i probe del controllo di integrità. Per maggiori informazioni, consulta Regole firewall per i controlli di integrità.

Console

1. Vai alla pagina Controlli di integrità nella console Google Cloud.
   Vai alla pagina Controlli di integrità
2. Fai clic su Crea controllo di integrità.
3. Come nome, inserisci td-gke-health-check.
4. Come protocollo, seleziona HTTP.

5. Fai clic su Crea.

6. Vai alla pagina Criteri firewall nella console Google Cloud.
   Vai alla pagina Criteri firewall

7. Fai clic su Crea regole firewall.

8. Nella pagina Crea una regola firewall, fornisci le seguenti informazioni:

   • Nome: specifica un nome per la regola. Per questo esempio, utilizza fw-allow-health-checks.
   • Rete: scegli una rete VPC.
   • Priorità: inserisci un numero per la priorità. I numeri più bassi hanno priorità più alte. Assicurati che la regola firewall abbia una priorità più alta rispetto ad altre regole che potrebbero negare il traffico in entrata.
   • Direzione del traffico: scegli In entrata.
   • Azione in caso di corrispondenza: seleziona Consenti.
   • Destinazioni: scegli Tutte le istanze nella rete.
   • Filtro di origine: scegli il tipo di intervallo IP corretto.
   • Intervalli IP di origine: 35.191.0.0/16,130.211.0.0/22
   • Filtro di destinazione: seleziona il tipo di IP.
   • Protocolli e porte: fai clic su Porte e protocolli specificati, quindi seleziona tcp. TCP è il protocollo sottostante per tutti i protocolli per il controllo di integrità.
   • Fai clic su Crea.

gcloud

1. Crea il controllo di integrità.

   gcloud compute health-checks create http td-gke-health-check \
     --use-serving-port


2. Crea la regola firewall per consentire gli intervalli di indirizzi IP del controllo di integrità.

   gcloud compute firewall-rules create fw-allow-health-checks \
     --action ALLOW \
     --direction INGRESS \
     --source-ranges 35.191.0.0/16,130.211.0.0/22 \
     --rules tcp


Creazione del servizio di backend

Crea un servizio di backend globale con uno schema di bilanciamento del carico di INTERNAL_SELF_MANAGED. Nella console Google Cloud, lo schema di bilanciamento del carico è impostato in modo implicito. Aggiungi il controllo di integrità al servizio di backend.

Console

1. Vai alla pagina Cloud Service Mesh nella console Google Cloud.

   Vai alla pagina di Cloud Service Mesh

2. Nella scheda Servizi, fai clic su Crea servizio.

3. Fai clic su Continua.

4. Come nome del servizio, inserisci td-gke-service.

5. Seleziona Rete che hai configurato nel ConfigMap di Cloud Service Mesh.

6. In Tipo di backend, seleziona Gruppi di endpoint di rete.

7. Seleziona il gruppo di endpoint di rete che hai creato.

8. Imposta Numero massimo di RPS su 5.

9. Imposta Modalità di bilanciamento su Tariffa.

10. Fai clic su Fine.

11. In Controllo di integrità, seleziona td-gke-health-check, ovvero il controllo di integrità che hai creato.

12. Fai clic su Continua.

gcloud

1. Creare il servizio di backend e associare il controllo di integrità al servizio di backend.

   gcloud compute backend-services create td-gke-service \
    --global \
    --health-checks td-gke-health-check \
    --load-balancing-scheme INTERNAL_SELF_MANAGED


2. Aggiungi il NEG creato in precedenza come backend del servizio di backend. Se configuri Cloud Service Mesh con un proxy TCP di destinazione, devi utilizzare la modalità di bilanciamento UTILIZATION. Se utilizzi un proxy di destinazione HTTP o HTTPS, puoi utilizzare la modalità RATE.

   gcloud compute backend-services add-backend td-gke-service \
    --global \
    --network-endpoint-group ${NEG_NAME} \
    --network-endpoint-group-zone ZONE \
    --balancing-mode [RATE | UTILIZATION] \
    --max-rate-per-endpoint 5


Creazione della mappa di regole di routing

La mappa di regole di routing definisce il modo in cui Cloud Service Mesh instrada il traffico nella tua mesh. Nell'ambito della mappa di regole di routing, devi configurare un indirizzo IP virtuale (VIP) e un insieme di regole di gestione del traffico associate, ad esempio il routing basato su host. Quando un'applicazione invia una richiesta al VIP, il proxy sidecar Envoy collegato esegue queste operazioni:

1. Intercetta la richiesta.
2. La valuta in base alle regole di gestione del traffico nella mappa URL.
3. Seleziona un servizio di backend in base al nome host nella richiesta.
4. Sceglie un backend o un endpoint associato al servizio di backend selezionato.
5. Invia il traffico al backend o all'endpoint.

Console

Nella console, il proxy di destinazione è combinato con la regola di forwarding. Quando crei la regola di forwarding, Google Cloud crea automaticamente un proxy HTTP di destinazione e lo collega alla mappa URL.

La regola di route è composta dalla regola di forwarding e dalle regole relative a host e percorso (nota anche come mappa URL).

1. Vai alla pagina Cloud Service Mesh nella console Google Cloud.

   Vai alla pagina di Cloud Service Mesh

2. Fai clic su Mappe di regole di routing

3. Fai clic su Crea regola di routing.

4. Inserisci td-gke-url-map come Nome della mappa URL.

5. Fai clic su Aggiungi regola di forwarding.

6. Come nome della regola di forwarding, inserisci td-gke-forwarding-rule.

7. Seleziona la tua rete.

8. Seleziona il tuo IP interno.

9. Fai clic su Salva.

10. Se vuoi, puoi aggiungere regole host e percorso personalizzate o lasciare le regole del percorso come predefinite.

11. Imposta l'host su service-test.

12. Fai clic su Salva.

gcloud

1. Crea una mappa URL che utilizzi td-gke-service come servizio di backend predefinito.

   gcloud compute url-maps create td-gke-url-map \
      --default-service td-gke-service


2. Crea un matcher del percorso della mappa degli URL e una regola host per instradare il traffico verso il tuo servizio in base al nome host e a un percorso. Questo esempio utilizza service-test come nome del servizio e un matcher di percorso predefinito che corrisponde a tutte le richieste di percorso per questo host (/*).

   gcloud compute url-maps add-path-matcher td-gke-url-map \
      --default-service td-gke-service \
      --path-matcher-name td-gke-path-matcher

   gcloud compute url-maps add-host-rule td-gke-url-map \
      --hosts service-test \
      --path-matcher-name td-gke-path-matcher


3. Crea il proxy HTTP di destinazione.

   gcloud compute target-http-proxies create td-gke-proxy \
      --url-map td-gke-url-map


4. Crea la regola di forwarding.

   gcloud compute forwarding-rules create td-gke-forwarding-rule \
     --global \
     --load-balancing-scheme=INTERNAL_SELF_MANAGED \
     --address=0.0.0.0 \
     --target-http-proxy=td-gke-proxy \
     --ports 80 --network default


A questo punto, Cloud Service Mesh configura i tuoi proxy sidecar per instradare richieste che specificano il nome host service-test ai backend di td-gke-service. In questo caso, questi backend sono endpoint nel gruppo di endpoint di rete associato al servizio di test Kubernetes di cui hai eseguito il deployment in precedenza.

Nota: poiché hai configurato un servizio predefinito (td-gke-service) per la mappa degli URL, qualsiasi richiesta in uscita gestita da un proxy sidecar viene instradata ai backend associati a questo servizio predefinito.

Verifica della configurazione in corso...

Questa sezione mostra come verificare che il traffico inviato dal client Busybox di esempio venga instradato al tuo servizio Kubernetes service-test. Per inviare una richiesta di test, puoi accedere a una shell su uno dei container ed eseguire questo comando di verifica. Un pod service-test dovrebbe restituire il nome host del pod in uso.

# Get the name of the pod running Busybox.
BUSYBOX_POD=$(kubectl get po -l run=client -o=jsonpath='{.items[0].metadata.name}')

# Command to execute that tests connectivity to the service service-test at
# the VIP 10.0.0.1. Because 0.0.0.0 is configured in the forwarding rule, this
# can be any VIP.
TEST_CMD="wget -q -O - 10.0.0.1; echo"

# Execute the test command on the pod.
kubectl exec -it $BUSYBOX_POD -c busybox -- /bin/sh -c "$TEST_CMD"

Ecco come viene verificata la configurazione:

• Il client di esempio ha inviato una richiesta che specificava il nome host service-test.
• Il client di esempio ha un proxy sidecar Envoy inserito dall'iniettore sidecar di Envoy.
• Il proxy sidecar ha intercettato la richiesta.
• Utilizzando la mappa URL, Envoy ha abbinato il nome host service-test al servizio Cloud Service Mesh di td-gke-service.
• Envoy ha scelto un endpoint dal gruppo di endpoint di rete associato a td-gke-service.
• Envoy ha inviato la richiesta a un pod associato al servizio Kubernetes service-test.

Passaggi successivi

• Scopri di più sulla gestione avanzata del traffico.
• Scopri di più sulla sicurezza del servizio Cloud Service Mesh.
• Scopri come configurare l'osservabilità con Envoy.
• Scopri come risolvere i problemi dei deployment di Cloud Service Mesh.
• Scopri di più sulle opzioni di configurazione dei pod di Google Kubernetes Engine con inserimento Envoy automatico.
